انواع کانکتور؛ راهنمای کامل شناخت، انتخاب و خرید

اگر تا به حال وسط یک پروژه از خودتان پرسیده‌اید «این پین باید کجا وصل شود؟» یا «کدام فیش با این جک سازگار است؟»، احتمالاً می‌دانید انتخاب کانکتور مناسب چقدر در سرعت، هزینه و عملکرد پروژه اهمیت دارد. کانکتور وظیفه اتصال دو بخش از یک مدار الکتریکی یا الکترونیکی را بر عهده دارد؛ از اتصال سیم به سیم و سیم به برد گرفته تا اتصال برد به برد. با توجه به تفاوت در شکل، تعداد پین، جنس، نحوه اتصال و کاربرد، کانکتورها انواع مختلفی دارند و انتخاب درست آن‌ها نقش مهمی در ایجاد یک اتصال مطمئن و پایدار دارد.

انتخاب کانکتور مناسب فقط یک تصمیم فنی کوچک نیست. کانکتوری که برای فضای باز طراحی نشده، در معرض رطوبت زودتر خراب می‌شود. کانکتوری که Pitch یا فاصله پین‌هایش با سوکت مقابل نمی‌خواند، اصلاً وصل نمی‌شود. و کانکتوری که جریان کافی را تحمل نمی‌کند، می‌تواند منبع داغ شدن یا آسیب مدار باشد. به همین دلیل شناخت تفاوت انواع کانکتور، پیش از خرید، به‌اندازه شناخت خود مدار اهمیت دارد.

در این مقاله پنج دسته اصلی کانکتور را با هم بررسی می‌کنیم: کانکتور ضد آب، کانکتور پلاستیکی و فلزی، فیش آداپتور، باکس هدر و IDC، و ترمینال پیچی و فونیکس. هدف این نیست که شما را با اصطلاحات فنی خسته کنیم، بلکه این است که با یک نگاه روشن، بدانید کدام کانکتور برای کدام کار ساخته شده و از کجا باید شروع کنید.

کانکتور چیست و چه کاربردی دارد؟

کانکتور به هر قطعه‌ای گفته می‌شود که وظیفه‌اش برقراری یا قطع یک اتصال الکتریکی بین دو بخش از یک سیستم است، بدون اینکه نیاز به لحیم‌کاری دائمی باشد. این ویژگی «قابل جدا شدن بودن» همان چیزی است که کانکتورها را از یک اتصال لحیمی ساده متمایز می‌کند: می‌توانید دستگاه را تعمیر، تعویض قطعه یا آپدیت سخت‌افزار انجام دهید، بدون اینکه مجبور باشید کل سیم‌کشی را دوباره باز کنید.

تفاوت کانکتور، فیش، سوکت و ترمینال:

در بازار و در مکالمه روزمره، این چهار کلمه گاهی به‌جای هم استفاده می‌شوند، اما هرکدام معنای دقیق‌تری دارند:

• کانکتور: اصطلاح عمومی است و هر نوع اتصال‌دهنده قابل‌جدا شدن را شامل می‌شود.
• فیش و جک: معمولاً به زوج نری و مادگی یک کانکتور سیمی اشاره دارند؛ مثل فیش و جک آداپتور DC.
• سوکت: بیشتر به سمت مادگی یک اتصال گفته می‌شود، جایی که پین یا فیش نری در آن قرار می‌گیرد.
• ترمینال: به کانکتوری گفته می‌شود که سیم به‌صورت مستقیم (با پیچ، فشار یا پرس) به آن وصل می‌شود، بدون اینکه سر سیم از قبل به شکل استاندارد پین یا فیش درآمده باشد؛ ترمینال پیچی و ترمینال فونیکس نمونه‌های رایج این گروه‌اند.

چرا انتخاب کانکتور مناسب اهمیت دارد؟

هر کانکتور برای یک ترکیب مشخص از عوامل طراحی شده: میزان جریان و ولتاژی که باید تحمل کند، محیطی که در آن قرار می‌گیرد، تعداد دفعاتی که قرار است وصل و جدا شود، و فضایی که در برد یا دستگاه برایش در نظر گرفته شده. وقتی این عوامل را نادیده بگیرید، حتی اگر کانکتور در ظاهر جا بیفتد، ممکن است در عمل دچار اتصال شل، گرم شدن بیش از حد، یا خرابی زودهنگام شود. به همین دلیل، پیش از خرید کانکتور، بهتر است بدانید در کدام دسته اصلی قرار می‌گیرد و چه محدودیت‌هایی دارد.

انواع کانکتور کدام‌اند؟

در ادامه پنج دسته اصلی کانکتورهای موجود در فروشگاه پیشرو تلاشگران را، بررسی و معرفی می‌کنیم.

کانکتور ضد آب

کانکتور ضد آب، کانکتوری است که علاوه بر برقراری اتصال الکتریکی، در برابر نفوذ رطوبت، آب و گاهی گردوغبار هم مقاوم طراحی شده است. تفاوت اصلی‌اش با کانکتور معمولی در آب‌بندی بدنه است: معمولاً از رینگ‌های لاستیکی (O-Ring)، واشرهای سیلیکونی یا بدنه‌های قفل‌شونده استفاده می‌شود تا مسیر ورود آب یا رطوبت به داخل کانکتور بسته بماند.

میزان مقاومت این کانکتورها معمولاً با استاندارد بین‌المللی IP (Ingress Protection) بیان می‌شود که بر اساس سند IEC 60529 تعریف شده است. کد IP از دو رقم تشکیل می‌شود: رقم سمت چپ درجه حفاظت در برابر ذرات جامد و گردوغبار را نشان می‌دهد و رقم سمت راست میزان حفاظت در برابر نفوذ آب را مشخص می‌کند. هرچه این ارقام بزرگ‌تر باشند، سطح حفاظت بالاتر است.

درباره تفاوت دقیق IP67 و IP68 باید محتاط بود؛ منابع مختلف بسته به نوع محصول (موبایل، چراغ، کانکتور صنعتی) اعداد متفاوتی برای عمق و زمان تست ذکر می‌کنند و این اعداد استاندارد ثابتی برای «همه محصولات» نیستند، بلکه بسته به آزمایش هر سازنده تعیین می‌شوند. به همین دلیل، مشخصات دقیق IP هر کانکتور را باید از دیتاشیت یا صفحه محصول همان مدل بررسی کرد، نه از یک قاعده کلی.

نکته مهم دیگر این است که درجه IP یک ضمانت مطلق نیست. یک کانکتور با درجه بالا در شرایط آزمایشگاهی تست می‌شود؛ در دنیای واقعی، عواملی مثل فشار مداوم آب، مواد شیمیایی، یا نصب نادرست می‌توانند عملکرد واقعی را پایین بیاورند. پس بهتر است بگوییم کانکتور ضد آب، احتمال آسیب ناشی از رطوبت را به‌شدت کاهش می‌دهد، نه اینکه در هر شرایطی صد‌درصد ضد آب است.

قیمت کانکتور ضد آب

کانکتورهای ضد آب برای چه محیط‌هایی مناسب هستند؟

این نوع کانکتور معمولاً در تابلوهای برق بیرون از ساختمان، روشنایی محوطه، دوربین‌های مداربسته نصب‌شده در فضای باز، تجهیزات کشاورزی، خودرو و ماشین‌آلات صنعتی که در معرض شست‌وشو یا باران قرار می‌گیرند، استفاده می‌شود. اگر پروژه شما در فضای بسته و خشک قرار دارد، معمولاً نیازی به این سطح از حفاظت نیست و می‌توانید از کانکتورهای معمولی‌تر و مقرون‌به‌صرفه‌تر استفاده کنید.

معرفی چند مدل از کانکتورهای ضد آب موجود در فروشگاه پیشرو تلاشگران:

• کانکتور ضد آب چهار پین مدل OJ-M20S
• کانکتور ضد آب 3 پین مدل JH-M20-3T-IP67
• کانکتور پلاستیکی ضد آب 7 پین نری و مادگی
• کانکتور پلاستیکی ضد آب 8 پین نری و مادگی

هنگام خرید کانکتور ضد آب بهتر است این موارد را بررسی کنید:

• درجه IP دقیق مدل، طبق دیتاشیت
• تعداد پین و جریان/ولتاژ نامی
• جنس بدنه و مقاومت آن در برابر UV در صورت نصب در معرض نور مستقیم خورشید
• نوع قفل یا مکانیزم بستن (پیچی، قفل فشاری ، قفل اهرمی ، قفل ضامن دار)

کانکتور پلاستیکی و فلزی

یکی از اولین تصمیم‌هایی که هنگام انتخاب کانکتور می‌گیرید، جنس بدنه است: پلاستیکی یا فلزی. این تصمیم روی وزن، دوام، هزینه و حتی ظاهر نهایی پروژه اثر می‌گذارد.

کانکتورهای پلاستیکی معمولاً از پلیمرهایی مثل نایلون یا PBT ساخته می‌شوند. مزیت اصلی‌شان سبک بودن، قیمت پایین‌تر و عایق بودن ذاتی در برابر جریان الکتریکی است؛ به همین دلیل در بیشتر کاربردهای عمومی الکترونیک، مثل اتصال داخلی برد یا پروژه‌های DIY، انتخاب رایج‌تری هستند. مثل کانکتور پلاستیکی ضد آب 6 پین نری و مادگی یا کانکتور پلاستیکی ضد آب 3 پین نری و مادگی .

کانکتورهای فلزی استحکام مکانیکی بیشتری دارند و در برابر ضربه، فشار و دمای بالا مقاوم‌تر عمل می‌کنند. در کاربردهایی که نویز الکترومغناطیسی اهمیت دارد یا نیاز به شیلدینگ (Shielding) هست، بدنه فلزی می‌تواند نقش محافظتی هم ایفا کند. در مقابل، معمولاً سنگین‌تر و گران‌تر از نمونه پلاستیکی هستند. مثل کانکتور فلزی نظامی 6 پین نری مدل WS20 یا کانکتور فلزی 4 پین GX16 یا کانکتور فلزی 10 پین GX16 .

تفاوت کانکتور پلاستیکی و فلزی در یک نگاه

مهم است تأکید کنیم که این جدول یک راهنمای کلی است، نه یک قانون قطعی؛ عملکرد واقعی هر کانکتور به طراحی دقیق، آلیاژ یا نوع پلیمر و مشخصات اعلام‌شده توسط سازنده بستگی دارد. دو کانکتور فلزی از دو برند می‌توانند مقاومت متفاوتی داشته باشند، همان‌طور که دو کانکتور پلاستیکی می‌توانند از نظر کیفیت پلیمر خیلی متفاوت باشند.

فیش آداپتور

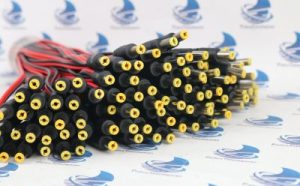

فیش آداپتور (که به آن جک DC هم گفته می‌شود) کانکتوری است که معمولاً برای انتقال برق DC بین منبع تغذیه یا آداپتور و دستگاه استفاده می‌شود. این نوع کانکتور را زیاد در پشت روترها، مودم‌ها، لپ‌تاپ‌ها، رباتیک و پروژه‌های آردوینو دیده‌اید.

فیش آداپتور معمولاً از دو بخش تشکیل می‌شود:

• فیش نری که یک پین مرکزی و بدنه استوانه‌ای دارد و به سمت آداپتور یا کابل برق وصل است،
• جک یا سوکت مادگی که روی برد یا دستگاه نصب می‌شود و فیش نری در آن قرار می‌گیرد.

اندازه فیش با دو عدد مشخص می‌شود: قطر داخلی (مربوط به پین مرکزی) و قطر خارجی (مربوط به بدنه استوانه‌ای). رایج‌ترین سایز آداپتورهای موجود در بازار، پین مرکزی با قطر داخلی حدود ۲.۱ میلی‌متر و قطر خارجی حدود ۵.۵ میلی‌متر است، اما سایزهای دیگری مثل ۲ میلی‌متر یا ۳.۵ میلی‌متر هم در بازار وجود دارند و لزوماً با هم قابل تعویض نیستند.

نکته مهمی که خیلی وقت‌ها نادیده گرفته می‌شود این است: شبیه بودن ظاهری دو فیش، به معنای سازگاری قطعی آن‌ها نیست. حتی اختلاف چند دهم میلی‌متر در قطر داخلی می‌تواند باعث اتصال شل، قطع‌وصل ناخواسته یا حتی آسیب به دستگاه شود. اگر مطمئن نیستید سایز دقیق فیش دستگاهتان چیست، بهتر است قبل از خرید، اندازه‌گیری کنید یا از مشخصات فنی دستگاه اصلی کمک بگیرید.

هنگام خرید فیش آداپتور به چه نکاتی توجه کنیم؟

• قطر داخلی و خارجی دقیق فیش موجود یا جک روی دستگاه
• قطبیت (Polarity)؛ اینکه پین مرکزی مثبت است یا منفی
• جریان و توان قابل تحمل، متناسب با آداپتور یا منبع تغذیه
• نوع نصب: سیم‌دار، روی‌بردی یا روپنلی، بسته به محل استفاده

معرفی چند مدل از فیش آداپتورهای موجود در فروشگاه:

• جک آداپتوری مادگی مشکی استاندارد مدل DC-005 قطر پین 2.0mm
• جک آداپتور روپنلی مدل DC-022 رنگ مشکی
• جک آداپتور مادگی به همراه کابل
• فیش آداپتور نری به همراه کابل

باکس هدر و IDC

این دو اصطلاح معمولاً با هم دیده می‌شوند، اما دقیقاً یک چیز نیستند.

باکس هدر (Box Header) یک کانکتور نری روی‌بردی است که با فاصله پین استاندارد (معمولاً 2.54 میلی‌متر) و دارای قاب برای محافظت و اتصال بهتر طراحی می‌شود. باکس هدر روی PCB لحیم می‌شود و برای بیرون کشیدن و اتصال پایه‌های برد به بیرون استفاده می‌شود.

IDC مخفف Insulation Displacement Connection یا اتصال جابجایی عایق است. این عبارت به روش اتصال اشاره دارد که در آن کانکتور بدون نیاز به لخت کردن سر سیم، مستقیماً به رسانای داخل کابل عایق‌دار متصل می‌شود. یعنی IDC یک فناوری اتصال است، نه صرفاً نام یک شکل خاص از کانکتور؛ به همین دلیل نباید IDC و باکس هدر را دو محصول کاملاً جدا و بی‌ربط به هم در نظر گرفت، بلکه معمولاً IDC به‌عنوان سمت مادگی سیم‌دار در کنار باکس هدر به‌عنوان سمت نری روی‌بردی به کار می‌رود.

رابطه این دو با کابل ریبون (Flat Cable) هم از همین‌جا شکل می‌گیرد: کانکتور IDC روی کابل فلت پرس می‌شود و بدون لحیم‌کاری، به تمام رشته‌های داخل کابل متصل می‌شود؛ سپس این مجموعه روی باکس هدر نصب‌شده روی برد قرار می‌گیرد.

تفاوت باکس هدر و IDC چیست؟

در مورد Pitch یا فاصله بین مرکز دو پین مجاور، پرکاربردترین فاصله در باکس هدر و IDCهای رایج ۲.۵۴ میلی‌متر است، اما این عدد باید برای هر محصول خاص از صفحه محصول یا دیتاشیت تأیید شود، چون در برخی مدل‌های صنعتی یا فشرده، Pitchهای دیگری هم استفاده می‌شود. تعداد پین هم مستقیماً روی تعداد رشته کابلی که می‌توانید انتقال دهید اثر می‌گذارد؛ برای پروژه‌هایی که چند سیگنال یا داده به‌صورت موازی منتقل می‌شود (مثل کابل‌های داده قدیمی‌تر رایانه‌ای)، باکس هدر و IDC انتخاب رایجی بوده‌اند.

تفاوت دیگری که باید در نظر داشت، تفاوت بین اتصال سیم به برد و اتصال برد به برد است: باکس هدر و IDC بیشتر برای اتصال سیم/کابل به برد استفاده می‌شوند، در حالی که برای اتصال مستقیم دو برد به هم، معمولاً از هدرهای پین مستقیم یا کانکتورهای مخصوص برد به برد استفاده می‌شود.

معرفی چند مدل از  باکس هدر و IDCهای موجود در فروشگاه:

• باکس هدر 2*5 صاف
• باکس هدر 4*2 رایت
• آی دی سی IDC 2*4
• آی دی سی IDC 2*8
• آی دی سی SMD IDC 2*7

ترمینال پیچی و فونیکس

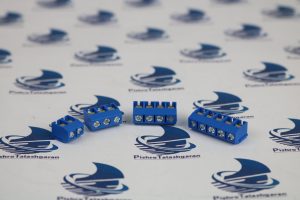

ترمینال پیچی کانکتوری است که سیم لخت‌شده مستقیماً زیر یک پیچ قرار می‌گیرد و با سفت کردن پیچ، اتصال برقرار می‌شود. این نوع ترمینال به‌صورت مستقیم روی برد نصب می‌شود و سیم توسط پیچ روی آن محکم می‌شود. مزیت اصلی‌اش سادگی، قابلیت استفاده مجدد و اتصال محکم مکانیکی است، بدون نیاز به ابزار پرس یا لحیم‌کاری تخصصی. مثل ترمینال پیچی 4 پین KF301 یا ترمینال پیچی 2 پین KF301

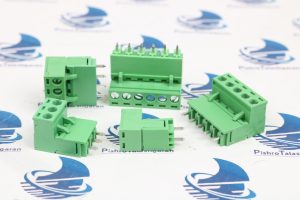

ترمینال فونیکس اصطلاحی است که در بازار ایران معمولاً به نوعی ترمینال دو یا چندتکه اشاره دارد که بخش سیم‌گیر آن از بدنه اصلی روی برد جدا می‌شود. این نوع ترمینال معمولاً برای اتصال ولتاژهای بالاتر به مدار استفاده می‌شود و با فاصله پین رایج نزدیک به ۵.۰۸ میلی‌متر عرضه می‌شود؛ گرچه گام‌های دیگری هم در بازار موجود است. ویژگی «قابل جدا شدن» این نوع ترمینال به این معناست که برای تعمیر یا سرویس، لازم نیست کل ترمینال را از برد باز کنید؛ فقط بخش سیم‌گیر را جدا می‌کنید. مثل ترمینال فونیکس 3 پین صاف یا ترمینال فونیکس 2 پین رایت .

نام «فونیکس» در اصل به برند آلمانی Phoenix Contact برمی‌گردد که یکی از تولیدکنندگان شناخته‌شده این نوع ترمینال‌هاست، اما در بازار به‌مرور به یک اصطلاح عمومی برای این ساختار تبدیل شده است؛ به همین دلیل، اگر محصول اصل برند مدنظرتان است، حتماً نام برند و کد فنی دقیق را بررسی کنید.

ترمینال پیچی بهتر است یا فونیکس؟

انتخاب بین این دو به شرایط پروژه بستگی دارد: اگر ترمینال قرار است به‌ندرت باز و بسته شود و بودجه محدود است، ترمینال پیچی ساده معمولاً کافی است. اگر پروژه نیاز به تعمیر، تعویض یا سرویس مکرر دارد، یا می‌خواهید بدون باز کردن پیچ‌های روی برد سیم‌ها را جدا کنید، ترمینال فونیکس دوتکه گزینه مناسب‌تری است. در هر دو مورد، جریان و ولتاژ نامی و تعداد پین باید متناسب با مصرف واقعی مدار انتخاب شود؛ این اعداد باید از دیتاشیت مدل موردنظر بررسی شوند، چون بین مدل‌های مختلف تفاوت محسوسی دارند.

کانکتور XH

کانکتور XH یکی از رایج‌ترین کانکتورهای ریز «سیم به برد» (Wire-to-Board) در الکترونیک است که در بازار ایران با نام‌های «کانکتور دزدگیری» یا «کانکتور مخابراتی» هم شناخته می‌شود. این کانکتور در اصل از سری JST XH ساخت شرکت ژاپنی JST گرفته شده و امروزه توسط برندهای مختلف با همین استاندارد ابعادی تولید می‌شود.

کانکتورهای XH با فاصله ۲.۵ میلی‌متر بین پین‌ها، از انواع پرکاربرد کانکتورهای سیم به برد هستند. این کانکتور معمولاً از سه بخش اصلی تشکیل می‌شود: سوکت مادگی متصل به سیم، هدر نری قابل لحیم روی برد و پین‌های فلزی پرس‌شده روی سیم که داخل سوکت مادگی قرار می‌گیرند.

نکته مهم: مقادیر جریان، ولتاژ و محدوده دمایی می‌توانند بین مدل‌ها و سازندگان مختلف متفاوت باشند؛ بنابراین برای انتخاب دقیق، مشخصات دیتاشیت همان مدل را بررسی کنید.

به دلیل ابعاد جمع‌وجور، وزن کم و اتصال قابل‌اطمینان، کانکتور XH برای انتقال سیگنال یا تغذیه کم‌مصرف در فضای محدود برد مناسب است. این کانکتور در دستگاه‌های مخابراتی، سیستم‌های دزدگیری، ماژول‌های کوچک الکترونیکی، لوازم خانگی و پروژه‌های هابی مثل آردوینو و رباتیک کاربرد گسترده‌ای دارد.

کانکتور XH چه کاربردی دارد و چه نکاتی هنگام خرید مهم است؟

هنگام خرید کانکتور XH بهتر است این موارد را بررسی کنید:

• نوع نصب نری روی برد: به‌صورت صاف یا رایت‌انگل (زاویه‌دار ۹۰ درجه) عرضه می‌شود؛ بسته به فضای نصب و جهت خروج کابل انتخاب کنید.
• تعداد پین: معمولاً از ۲ تا ۲۰ پین متغیر است و باید دقیقاً با تعداد سیگنال یا سیم موردنیازتان یکی باشد.
• نیاز به قفل مکانیکی: در صورت لرزش یا جابه‌جایی مکرر دستگاه، نسخه قفل‌دار این کانکتور (که با پارت‌نامبر XHB شناخته می‌شود) گزینه مطمئن‌تری است.
• سازگاری سرسیم: سرسیم (Crimp Terminal) باید دقیقاً با همین سری XH سازگار باشد؛ سرسیم‌های سری‌های دیگر مثل PH یا VH با آن جفت نمی‌شوند، حتی اگر ظاهر مشابهی داشته باشند.

معرفی چند مدل از کانکتورهای XH موجود در فروشگاه:

• کانکتور XH نری رایت 3 پین
• کانکتور XH نری رایت 6 پین
• کانکتور XH نری صاف 2 پین
• کانکتور XH نری صاف 8 پین

جدول مقایسه انواع کانکتور

چگونه کانکتور مناسب را انتخاب کنیم؟

انتخاب کانکتور، تصمیمی است که بهتر است پیش از خرید و نه بعد از رسیدن قطعه انجام شود؛ چون بازگرداندن یک کانکتور اشتباه، وقت پروژه را تلف می‌کند. برای انتخاب درست، این معیارها را به ترتیب بررسی کنید:

بررسی جریان، ولتاژ و تعداد پین

اولین سوالی که باید از خودتان بپرسید این است: این کانکتور قرار است چه میزان جریان و ولتاژ را عبور دهد؟ کانکتوری که برای جریان پایین طراحی شده، در مصرف بالا داغ می‌کند یا آسیب می‌بیند. تعداد پین هم باید دقیقاً با تعداد سیگنال یا سیم موردنیاز شما، به‌علاوه هر پین اضافی برای زمین یا کنترل، تطبیق داشته باشد. Pitch یا فاصله پین‌ها هم باید با سوکت مقابل یکسان باشد، وگرنه اصلاً جفت نمی‌شوند.

بررسی جنس بدنه و شرایط محیطی

بعد از مشخصات الکتریکی، نوبت شرایط محیطی است: آیا کانکتور در معرض رطوبت، گردوغبار، دمای بالا یا لرزش قرار می‌گیرد؟ آیا فضای نصب محدود است؟ آیا نیاز به قفل مکانیکی دارید تا در اثر لرزش از جا در نیاید؟ و اینکه قرار است چند بار وصل و قطع شود؛ کانکتورهایی که برای اتصال دائمی طراحی شده‌اند، معمولاً عمر مفید کمتری در برابر اتصال و قطع مکرر دارند نسبت به کانکتورهایی که برای این کار ساخته شده‌اند.

در نهایت، سازگاری با کانکتور مقابل و بودجه پروژه دو فیلتر نهایی هستند. حتی اگر یک کانکتور از نظر فنی عالی باشد، اگر با سمت مقابلش (سوکت، فیش یا برد) جور نباشد، به‌کارتان نمی‌آید.

راهنمای خرید کانکتور

برای خرید مطمئن کانکتور، این مسیر ساده را دنبال کنید:

1. ابتدا مشخص کنید کانکتور برای کدام یک از پنج دسته اصلی است: ضد آب، پلاستیکی/فلزی، فیش آداپتور، باکس هدر/IDC یا ترمینال پیچی/فونیکس.
2. مشخصات فنی موردنیاز (جریان، ولتاژ، تعداد پین، Pitch) را از روی مدار یا دستگاه خودتان یادداشت کنید.
3. شرایط محیطی نصب را در نظر بگیرید و در صورت نیاز، دسته کانکتور ضد آب را بررسی کنید.
4. قبل از پرداخت، دیتاشیت یا مشخصات صفحه محصول را با نیاز پروژه‌تان تطبیق دهید.
5. در صورت هرگونه ابهام درباره سایز یا سازگاری، پیش از خرید از فروشنده سوال بپرسید یا اندازه‌گیری دقیق انجام دهید.

سوالات متداول FAQ درباره انواع کانکتور

کانکتور چیست و چه کاربردی دارد؟

کانکتور قطعه‌ای است که دو بخش از یک مدار یا دستگاه را به‌صورت قابل‌جدا شدن به هم وصل می‌کند و امکان انتقال برق، داده یا سیگنال را فراهم می‌کند.

تفاوت کانکتور، فیش، سوکت و ترمینال چیست؟

کانکتور اصطلاح عمومی است؛ فیش/جک به زوج نری-مادگی گفته می‌شود؛ سوکت بیشتر به سمت مادگی اشاره دارد؛ و ترمینال به کانکتوری گفته می‌شود که سیم مستقیماً (با پیچ یا پرس) به آن متصل می‌شود.

تفاوت درجه حفاظت IP67 و IP68 در کانکتور ضد آب چیست؟

هر دو رقم دوم استاندارد IP، سطح مقاومت در برابر نفوذ آب را نشان می‌دهند و عدد بالاتر معمولاً به معنای سطح حفاظت بیشتر است؛ اما مقدار دقیق عمق و زمان تست بین محصولات مختلف فرق دارد، بنابراین برای هر مدل باید دیتاشیت آن بررسی شود.

کانکتور پلاستیکی بهتر است یا فلزی؟

به کاربرد بستگی دارد. برای الکترونیک عمومی و پروژه‌های سبک، کانکتور پلاستیکی سبک‌تر و مقرون‌به‌صرفه‌تر است. برای محیط‌های صنعتی خشن یا نیاز به شیلدینگ، کانکتور فلزی معمولاً استحکام بیشتری دارد.

فیش آداپتور چیست و چگونه سایز آن را تشخیص دهیم؟

فیش آداپتور کانکتوری برای انتقال برق DC است که با دو عدد قطر داخلی و خارجی مشخص می‌شود. برای تشخیص دقیق سایز، بهتر است اندازه‌گیری واقعی انجام شود، چون شباهت ظاهری همیشه به معنای یکسان بودن اندازه نیست.

IDC چیست و چه رابطه‌ای با باکس هدر دارد؟

IDC مخفف اتصال جابجایی عایق است، یعنی روشی برای اتصال کانکتور به کابل بدون نیاز به لخت کردن سیم. IDC معمولاً روی کابل فلت پرس می‌شود و در کنار باکس هدر که روی برد لحیم می‌شود، یک اتصال کامل را تشکیل می‌دهد.

ترمینال پیچی و ترمینال فونیکس چه تفاوتی دارند؟

ترمینال پیچی ساختاری یک‌تکه دارد و سیم مستقیماً زیر پیچ روی برد محکم می‌شود. ترمینال فونیکس معمولاً دوتکه و قابل‌جدا شدن است و برای پروژه‌هایی که نیاز به سرویس یا تعویض مکرر دارند، مناسب‌تر است.

کانکتور XH چیست و در چه پروژه‌هایی کاربرد دارد؟

کانکتور XH یک کانکتور ریز سیم به برد با فاصله پین ۲.۵ میلی‌متر است که در مدارهای مخابراتی، سیستم‌های دزدگیری، ماژول‌های کوچک الکترونیکی و پروژه‌های آردوینو و رباتیک برای انتقال سیگنال یا تغذیه کم‌مصرف استفاده می‌شود.

هنگام خرید کانکتور چه مشخصاتی را باید بررسی کرد؟

جریان و ولتاژ نامی، تعداد پین و Pitch، جنس بدنه، شرایط محیطی نصب، نوع اتصال (پیچی، پرسی، لحیمی) و سازگاری با کانکتور یا سوکت مقابل، مهم‌ترین مواردی هستند که باید پیش از خرید بررسی شوند.

جمع بندی

انتخاب کانکتور مناسب، ترکیبی از شناخت کاربرد پروژه و بررسی چند مشخصه فنی ساده است: جریان، ولتاژ، تعداد پین، Pitch، جنس بدنه و شرایط محیطی. کانکتور ضد آب برای محیط‌های مرطوب، تفاوت جنس پلاستیکی و فلزی برای دوام و شرایط نصب، فیش آداپتور برای اتصال منابع تغذیه DC، باکس هدر و IDC برای اتصال سریع کابل فلت به برد، و ترمینال پیچی یا فونیکس برای اتصال قابل‌سرویس سیم به مدار؛ هرکدام برای یک نیاز مشخص طراحی شده‌اند. با در نظر گرفتن این راهنما، می‌توانید مستقیم به زیر‌دسته مرتبط بروید و کانکتور دقیق موردنیاز پروژه‌تان را پیدا کنید.
