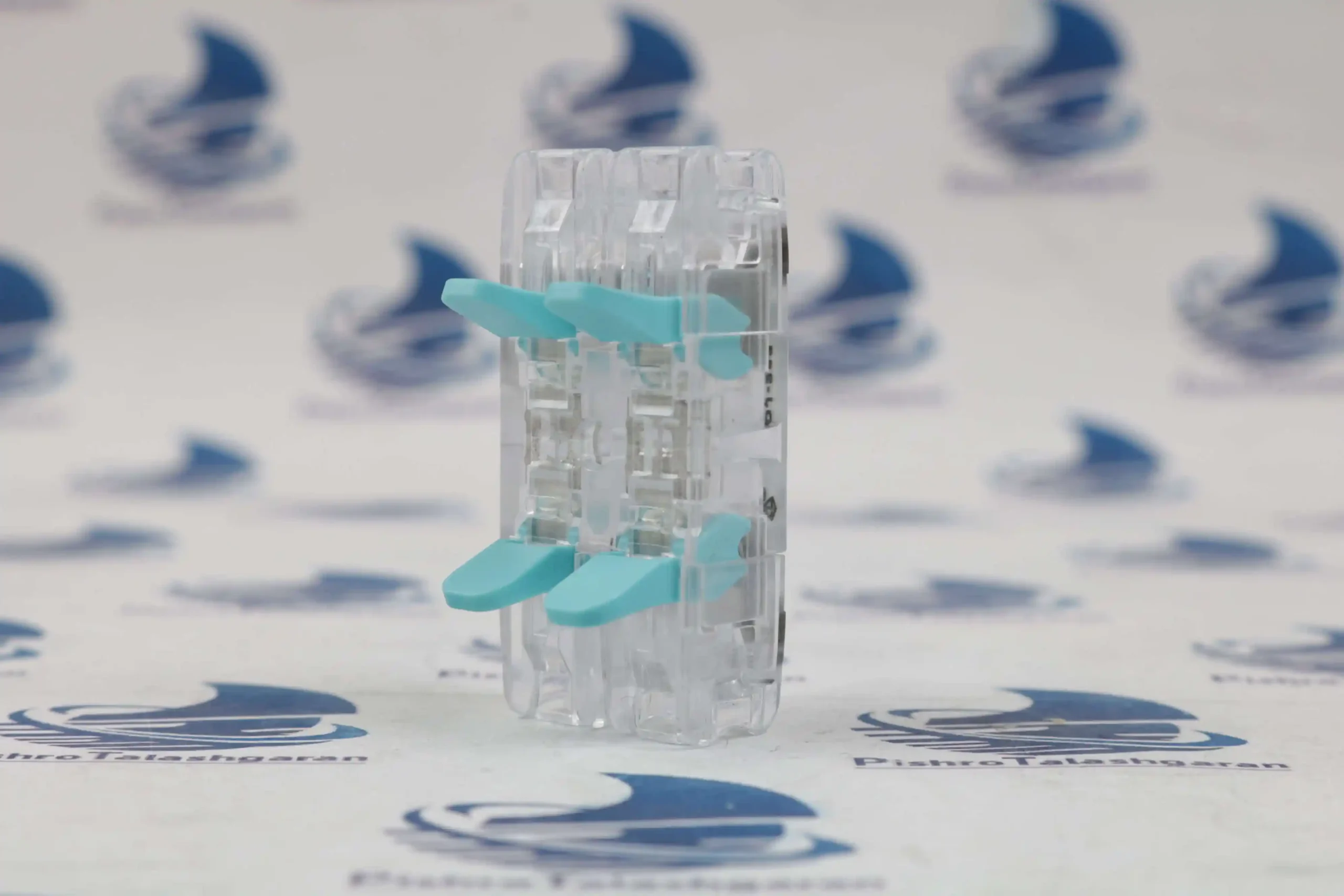

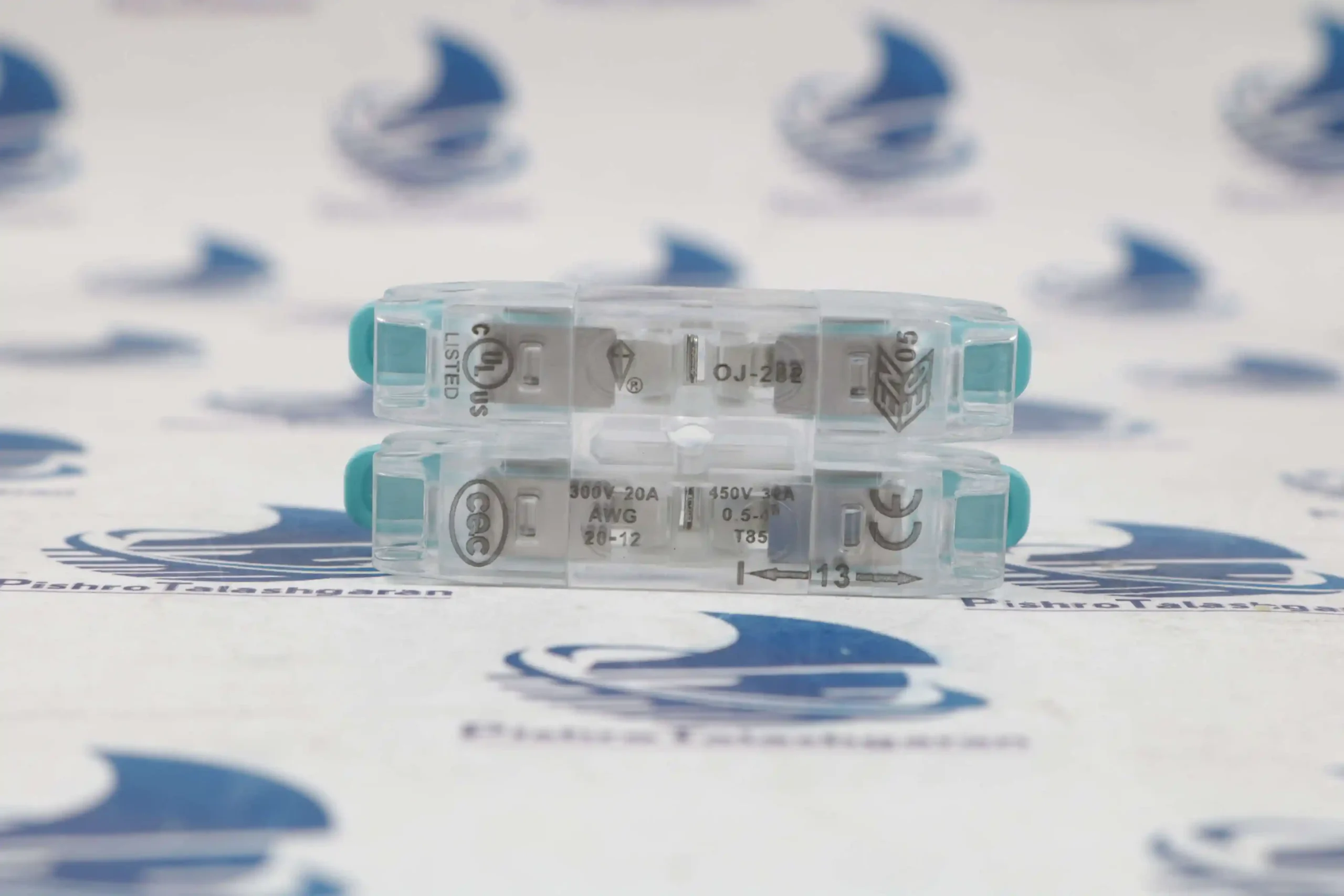

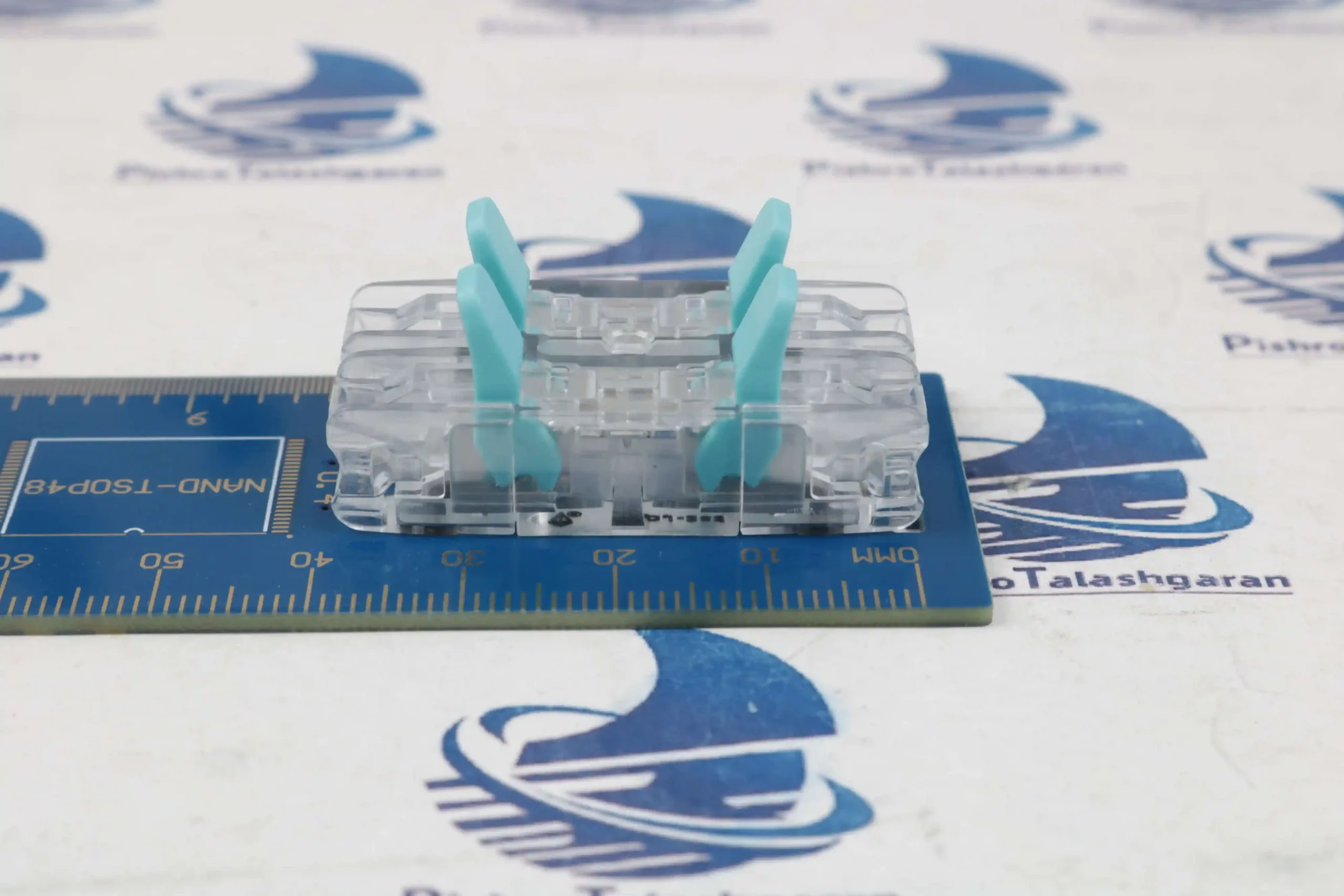

ترمینال فشاری 2 به 2 مدل OJ-282 (که در بازار با نامهای ترمینال وایرفیکس، کانکتور اهرمی سریع یا بلوک ترمینال SPL-2 نیز شناخته میشود)، یک قطعهی اتصالدهندهی نوآورانه و فوقالعاده ایمن است که برای همیشه شما را از دردسرهای استفاده از چسب برق و ترمینالهای پیچی سنتی بینیاز میکند.
این ترمینال کانکتور با بهرهگیری از مکانیزم فنر و اهرم (Lever-Nut)، اتصالی فوقالعاده محکم، استاندارد و برگشتپذیر را برای سیمهای برق فراهم میکند. مدل OJ-282 دارای ۲ ورودی و ۲ خروجی است که آن را برای انشعابگیری موازی یا امتداد دادن خطوط فاز و نول به صورت همزمان، به گزینهای ایدهآل تبدیل کرده است.
ویژگیهای کلیدی ترمینال فشاری 2 به 2 مدل OJ-282:
مغزی داخلی این ترمینال فشاری شفاف از جنس مس با روکش قلع ساخته شده است که در کنار فنرهای فولادی ضد زنگ، رسانایی بینقص و اتصالی مادامالعمر را تضمین میکند.
| پارامتر فنی | مشخصات / مقدار | اهمیت در سیمکشی و طراحی |
| تعداد پین (مسیر) | ۲ ورودی / ۲ خروجی (2-Pole) | امکان اتصال همزمان فاز و نول در یک بلوک بدون اتصال کوتاه. |
| ولتاژ کاری نامی | تا ۲۵۰ ولت (پیک تا ۴۰۰ ولت AC/DC) | پشتیبانی ایمن از برق شهری (۲۲۰ ولت) و مدارهای روشنایی. |
| جریان نامی قابل تحمل | ۳۲ آمپر (32A) | توانایی عبور جریان برای تجهیزات پرمصرف (تا حدود ۷۰۰۰ وات). |
| سطح مقطع سیم مجاز | ۰.۰۸ تا ۴.۰ میلیمتر مربع (AWG 28-12) | پشتیبانی از انواع سیمهای بسیار نازک تا کابلهای استاندارد ساختمانی. |
| انواع سیم سازگار | مفتولی (Solid)، افشان (Stranded) و نیمهافشان | سازگاری کامل با تمامی استانداردهای کابلکشی. |
| جنس قاب بدنه | پلیکربنات (PC) یا پلیآمید نسوز (PA66) | مقاومت در برابر شعله، حرارت بالا و جلوگیری از آتشسوزی. |
| دمای کاری ایمن | ۴۰- تا ۱۰۵+ درجه سانتیگراد | پایداری فرم بدنه در جعبهتقسیمهای گرم و محیطهای صنعتی. |
کاربردهای اصلی ترمینال کانکتور اهرمی 2 به 2:
سرعت نصب بالا و ابعاد جمعوجور، ترمینال OJ-282 را به استانداردی جدید در پروژههای برقکاری تبدیل کرده است:
- نورپردازی و نصب هالوژنها: اتصال سریع و ایمن سیمهای برق سقف کاذب به درایورهای LED، پنلهای توکار و لوسترها.
- جعبهتقسیمهای ساختمان: جایگزینی کامل با چسب برق جهت انشعابگیری تمیز، کمحجم و استاندارد در قوطیکلیدها و جعبهتقسیمها.
- سیستمهای هوشمندسازی (BMS): سیمکشی ماژولهای خانه هوشمند، رلههای کنترلر و سنسورها که نیازمند اتصالات ظریف و مطمئن هستند.
- تابلو برقهای صنعتی: توزیع سریع ولتاژهای کنترلی (مثل ۱۲ یا ۲۴ ولت DC) بین قطعات مختلف تابلو برق.
- تعمیرات و پروژههای DIY: اتصال سریع سیمهای قطعشده در لوازم خانگی یا ساخت نمونههای اولیه پروژههای الکترونیکی بدون نیاز به هویه.
ویژگیهای مهم و مزایای رقابتی ترمینال انشعابی دو به دو:
-
نصب بدون نیاز به ابزار (Tool-Free): برای کار با این ترمینال اهرمی فشاری به هیچ ابزاری جز سیملختکن نیاز ندارید. کافیست اهرم نارنجیرنگ را به بالا بکشید، سیم لختشده (به طول حدود ۱۰ میلیمتر) را وارد سوراخ کرده و اهرم را ببندید. صدای “کلیک” بسته شدن اهرم، نشاندهنده یک اتصال بینقص است.
-
قابلیت استفاده مجدد (Reusable): برخلاف ترمینالهای فشاری یکبارمصرف یا چسب برق، شما میتوانید هزاران بار اهرم این ترمینال را باز کرده، سیم را خارج کنید و مدار خود را تغییر دهید بدون آنکه به ترمینال یا سیم آسیبی برسد.
-
تست پوینت (Test Point): بر روی بدنه این ترمینال سوراخهای کوچکی تعبیه شده است که به تکنسین اجازه میدهد بدون باز کردن اهرمها یا خارج کردن سیم، نوک پراب مولتیمتر یا فازمتر را وارد کرده و وجود ولتاژ را تست کند.
-
ایمنی در برابر کشش: فنرهای فولادی داخلی به گونهای طراحی شدهاند که با وارد شدن نیروی کششی به سیم، چنگکها بیشتر در مس فرو میروند و سیم به هیچوجه از ترمینال خارج نمیشود.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت ترمینال فشاری مدل OJ-282 مراجعه کنید.
