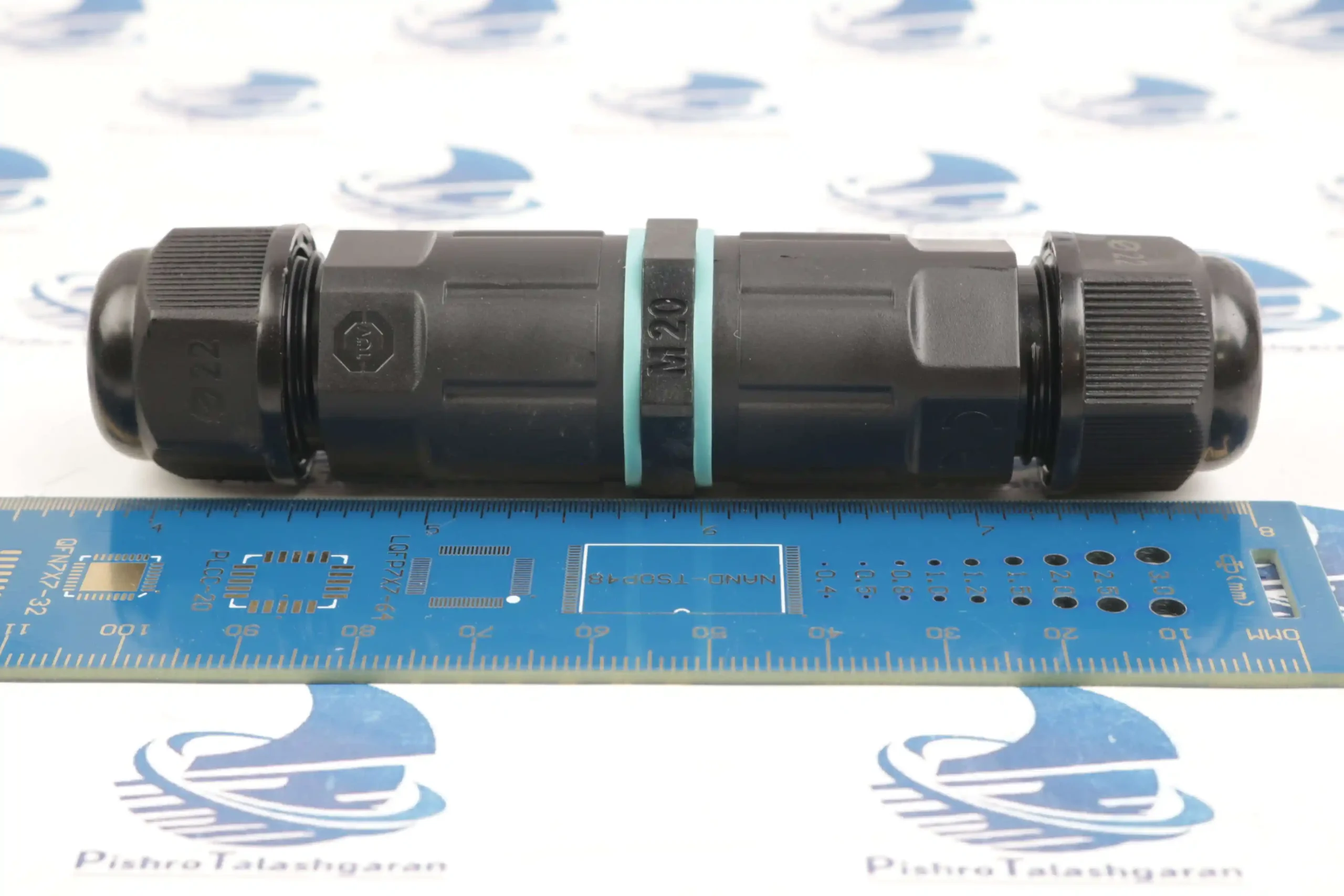

کانکتور ضد آب چهار پین مدل OJ-M20S (که در بازار الکترونیک با نامهای کانکتور پیچی، بینراهی یا I-Type نیز شناخته میشود)، یکی از مطمئنترین و پرکاربردترین تجهیزات الکتریکال برای اتصال ایمن سیمها در محیطهای بیرونی (Outdoor) و صنعتی است.
این کانکتور ضد آب (waterproof) با بهرهگیری از گلندهای قدرتمند در دو سر خود، وظیفه دارد اتصال دو کابل برق را به صورت کاملاً ایزوله در برابر نفوذ آب، رطوبت، گرد و غبار و فشارهای مکانیکی حفظ کند و جایگزینی کاملاً استاندارد برای چسب برق یا آپارات در محیطهای مرطوب محسوب میشود.
ویژگیهای کلیدی کانکتور ضد آب چهار پین مدل OJ-M20S:
در ساخت این کانکتور از متریالهای صنعتی با طول عمر بالا استفاده شده است تا در شرایط سخت جوی دچار پوسیدگی، ترکخوردگی یا افت کیفیت نشود.
| پارامتر فنی | مشخصات / مقدار | اهمیت در پروژههای فنی |
| درجه حفاظتی (IP) | IP68 | مقاومت کامل در برابر غوطهوری در آب و نفوذ ریزترین ذرات گرد و غبار. |
| ولتاژ و جریان نامی | تا ۴۵۰ ولت / ۲۴ آمپر | پشتیبانی ایمن از برق شبکه (۲۲۰ ولت) و تجهیزات پرمصرف صنعتی. |
| جنس بدنه (Housing) | پلاستیک فشرده PA66 | مقاوم در برابر شعله (استاندارد 94-V2) و مقاوم در برابر اشعه ماوراء بنفش (UV). |
| نوع اتصال داخلی | ترمینال پیچی (Screw Terminal) | مونتاژ سریع در محل پروژه بدون نیاز به دستگاه هویه و لحیمکاری. |
| واشرهای آببندی | سیلیکون نسوز | حفظ خاصیت ارتجاعی و آببندی در دماهای بسیار سرد یا بسیار گرم. |
| محدوده دمای کاری | ۴۰- تا ۱۰۵+ درجه سانتیگراد | پایداری در تابستانهای داغ و زمستانهای یخبندان بدون تغییر فرم بدنه. |
| قطر کابل پشتیبانیشده | معمولاً ۶ تا ۱۲ میلیمتر | سازگاری با طیف وسیعی از کابلهای برق افشان و مفتولی استاندارد. |
کاربردهای اصلی کانکتور ضد آب 4 پین نری و مادگی:
با توجه به ساختار چهار پین (مناسب برای فاز و نول در برق AC یا مثبت و منفی در برق DC) و مقاومت محیطی بسیار بالا، این قطعه در پروژههای زیر نقش حیاتی ایفا میکند:
- نورپردازی فضای باز و نمای ساختمان: اتصال کابلِ پروژکتورهای نما، والواشرها، چراغهای خیابانی و تابلوهای تبلیغاتی (LED/SMD) که دائماً در معرض بارش باران و برف قرار دارند.
- تجهیزات استخری و آبنماها: ایجاد مفصلهای کاملاً ایمن برای چراغهای توکار استخر، پمپهای آب و سیستمهای تصفیه که خطر برقگرفتگی در آنها به شدت بالاست.
- سیستمهای انرژی خورشیدی و بادی: برقراری ارتباط بین پنلهای خورشیدی (Solar Panels) و خطوط انتقال به اینورترها در فضاهای باز با تابش شدید آفتاب.
- تاسیسات کشاورزی و گلخانهها: اتصال سیستمهای آبیاری، موتورهای الکتریکی و سنسورهای محیطی در فضاهایی که رطوبت هوا (شرجی بودن) تا مرز ۱۰۰ درصد میرسد.
ویژگیهای مهم و مزایای ساختاری کانکتور چهار پین پلاستیکی:
-
مونتاژ میدانی (Field Assembly): برخلاف کانکتورهای پرسشده و آماده کارخانهای، مدل OJ-M20S به تکنسینها اجازه میدهد تا کابلها را دقیقاً به اندازه نیاز در محل پروژه برش داده و تنها با یک پیچگوشتی ساده به یکدیگر متصل کنند.
-
گلندهای ضد کشش (Strain Relief): مهرههای انتهای کانکتور به همراه واشرهای سیلیکونی یکپارچه، کابل را به شدت فشرده کرده و در جای خود قفل میکنند. این مکانیزم باعث میشود در صورت کشیده شدن تصادفی کابل، هیچگونه فشاری به ترمینالهای مسی داخلی وارد نشود و اتصال قطع نگردد.
-
ابعاد جمعوجور و طراحی ارگونومیک: طراحی خطی و استوانهای (I-Shape) باعث میشود این کانکتور به راحتی در داکتها، لولههای فلکسیبل، سینیهای کابل یا پشت تجهیزات پنهان شود و نمای بصری پروژه را مخدوش نکند.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت کانکتور ضد آب OJ-M20S مراجعه کنید.
