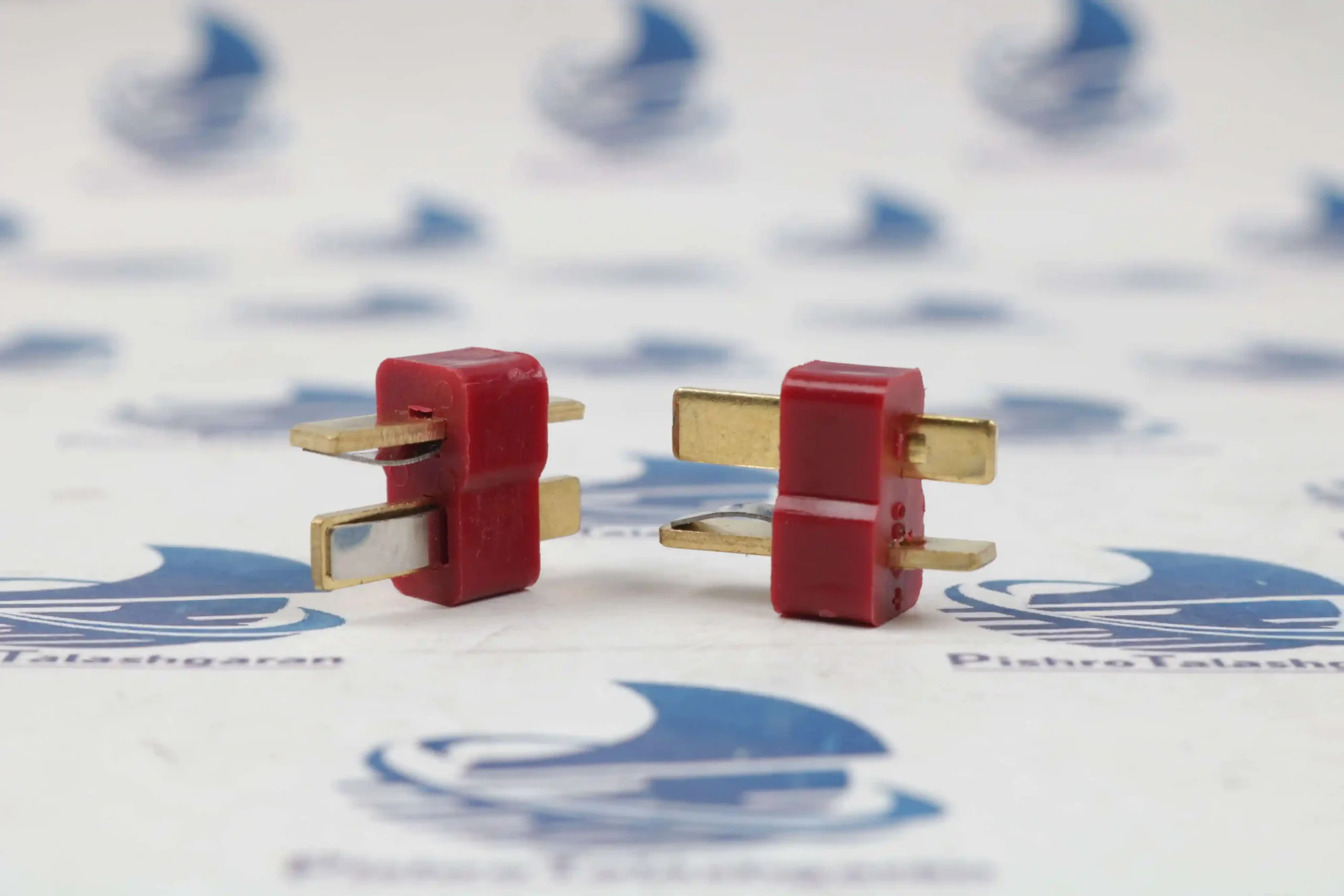

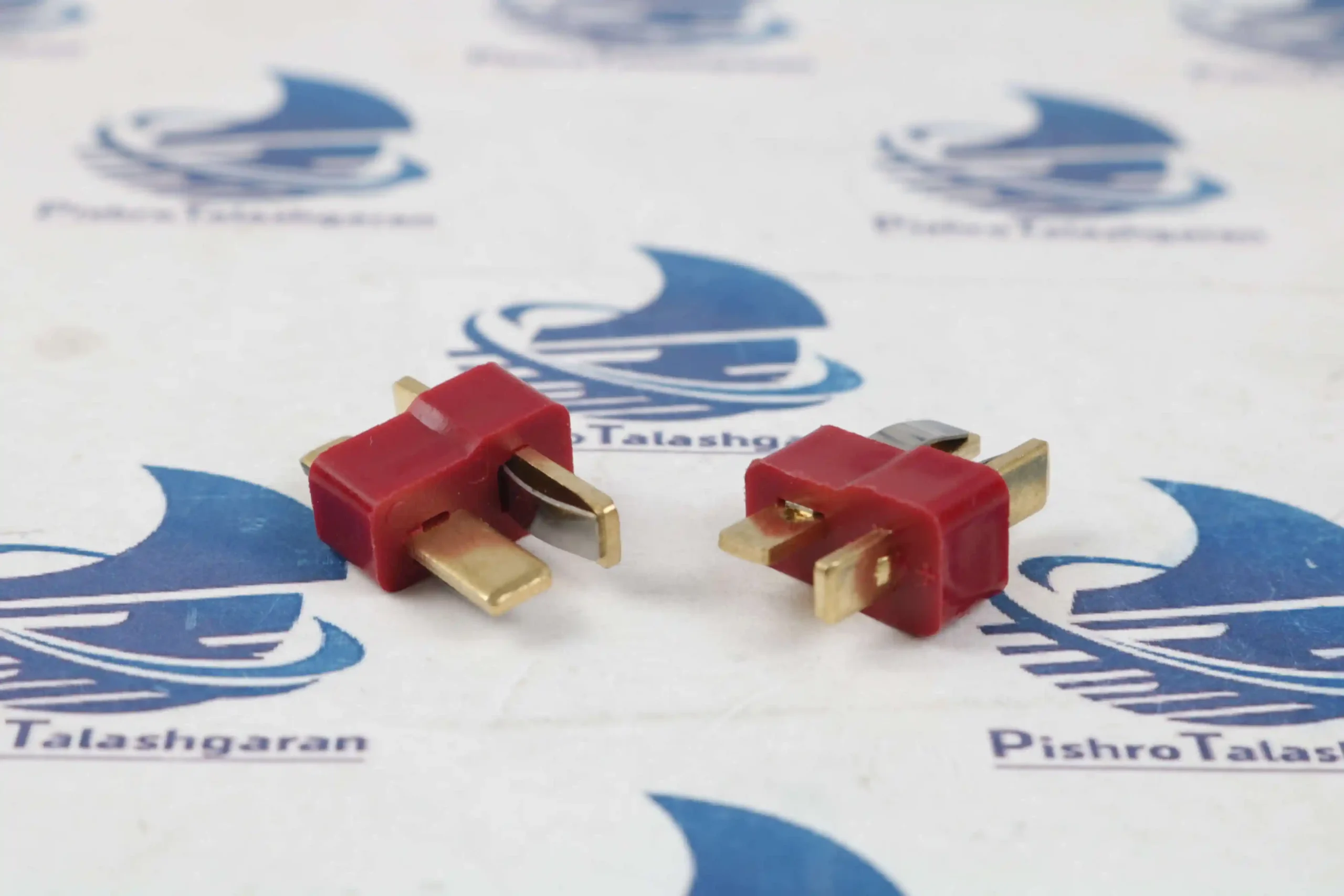

کانکتور T نری مدل AM1015 (که در دنیای الکترونیک و رباتیک به نام کانکتور دینز – Deans Plug نیز شناخته میشود)، یکی از استانداردترین، مینیاتوریترین و مطمئنترین کانکتورهای قدرت برای انتقال جریانهای بالا در ولتاژهای پایین است.
طراحی منحصربهفرد این کانکتور (T Connector) به شکل حرف T انگلیسی، مانع از اتصال معکوس (اشتباه زدن مثبت و منفی) میشود. این قطعه به دلیل مقاومت ناچیز در برابر عبور جریان و بدنه بسیار مقاومش، انتخاب اول برای اتصال باتریهای لیتیوم-پلیمر (Li-Po) به بردهای کنترل و موتورها در صنایع پهپادی و رباتیک است.
ویژگیهای کلیدی کانکتور T نری مدل AM1015:
مدل AM1015 معمولاً توسط شرکتهای معتبری همچون Amass تولید میشود که به کیفیت بالای متریال و تحمل حرارت بالا در حین لحیمکاری شهرت دارند.
| پارامتر فنی | مشخصات / مقدار استاندارد | اهمیت در طراحی و عملکرد |
| مدل تجاری | AM1015 (Male / نری) | نسخه نری (دارای دو تیغه فلزی عمود بر هم). |
| حداکثر جریان مداوم | ۳۰ آمپر (30A) | توانایی انتقال جریان بدون افت ولتاژ در مدارهای میانرده. |
| حداکثر جریان لحظهای (Peak) | ۵۰ آمپر (50A) | تحمل جریانهای هجومی لحظه استارت موتورها. |
| جنس پینهای رسانا | برنج با آبکاری طلای ضخیم | کاهش مقاومت تماسی به حداقل ممکن و جلوگیری از اکسیداسیون. |
| جنس روکش بدنه | پلاستیک با گرید حرارتی بالا (PA) | عدم تغییر شکل یا ذوب شدن در برابر حرارت هویه حین لحیمکاری سیمهای ضخیم. |
| محدوده دمای کاری | ۲۰- تا ۱۲۰+ درجه سانتیگراد | پایداری کامل در شرایط سخت کاری و جریانکشیهای طولانی. |
ویژگیهای مهم و مزایای ساختاری کانکتور اتصال سریع t شکل:
-
سیستم ضد اتصال معکوس (Polarity Protection): شکل قرارگیری دو تیغه فلزی به صورت عمود بر هم (شکل T) به گونهای است که فیش مادگی تنها از یک جهت مشخص وارد آن میشود. این موضوع احتمال اتصال کوتاه یا برعکس زدن قطبهای مثبت و منفی باتری را که منجر به سوختن فوری مدارهای گرانقیمت میشود، به صفر میرساند.
-
آبکاری طلا و افت ولتاژ نزدیک به صفر: در جریانهای بالا، کوچکترین مقاومت در محل اتصال کانکتور باعث تولید گرما و افت ولتاژ شدید میشود. آبکاری طلای این کانکتور عبور جریان را کاملاً روان و بدون اتلاف انرژی تضمین میکند.
-
اتصال محکم و اصطکاکی: پینهای این کانکتور تی مجهز به فنرهای تخت کوچکی هستند که پس از ورود به بخش مادگی، اصطکاک شدیدی ایجاد میکنند. این ویژگی باعث میشود سوکت T در اثر لرزشهای شدید پهپاد یا ماشینهای کنترل از راه دور، به هیچ وجه از هم جدا نشود.
کاربردهای اصلی کانکتور T نر و مادگی ویژه باتری و منبع تغذیه:
جثه کوچک در کنار توانایی عبور جریان بالا، کانکتور T باتری قرمز مدل AM1015 را به قطعهای کلیدی در صنایع زیر تبدیل کرده است:
باتریهای لیتیومی پهپادها و کوادکوپترها (Drone & RC Planes): خروجی اصلی بردهای توزیع برق (PDB) پهپادها برای اتصال به باتریهای ۲ سل تا ۴ سل لیتیومی.
ماشینها و قایقهای رادیو کنترل (RC Cars / Boats): کابل رابط بین اسپیدکنترلر (ESC) و موتورهای براشلس جریان بالا در اتومبیلهای کنترلی مسابقهای.
پکهای باتری دستساز (Custom Battery Packs): خروجی ولتاژ در پاوربانکهای قدرتمند، تجهیزات پرتابل آزمایشگاهی و سیستمهای خورشیدی کوچک کارگاهی.
تفنگهای ایرسافت الکترونیکی (Airsoft Guns): کانکتور استاندارد برای ارتقا و تعویض کابلهای تغذیه تفنگهای ساچمهای برقی جهت نرخ شلیک بالاتر.
نکات حیاتی در لحیمکاری و استفاده کانکتور اتصال به باطری T:
-
استفاده از وارنیش (شیرینک حرارتی): پس از لحیم کردن سیمهای مثبت و منفی به پشت کانکتور نری، حتماً محل اتصال را با استفاده از وارنیش حرارتی سایز مناسب کاملاً عایق کنید تا احتمال برخورد دو قطب به یکدیگر از بین برود.
-
تکنیک لحیمکاری سریع: اگرچه بدنه نایلونی کانکتور t شکل به حرارت مقاوم است، اما نگه داشتن طولانیمدت نوک هویه روی پینها میتواند پین داخلی را کمی جابجا کند. توصیه میشود هنگام لحیمکاری کانکتور نری، آن را به یک کانکتور مادگی موقت متصل کنید تا پینها در جای خود کاملاً فیکس بمانند.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت کانکتور T نری مدل AM1015 مراجعه کنید.
