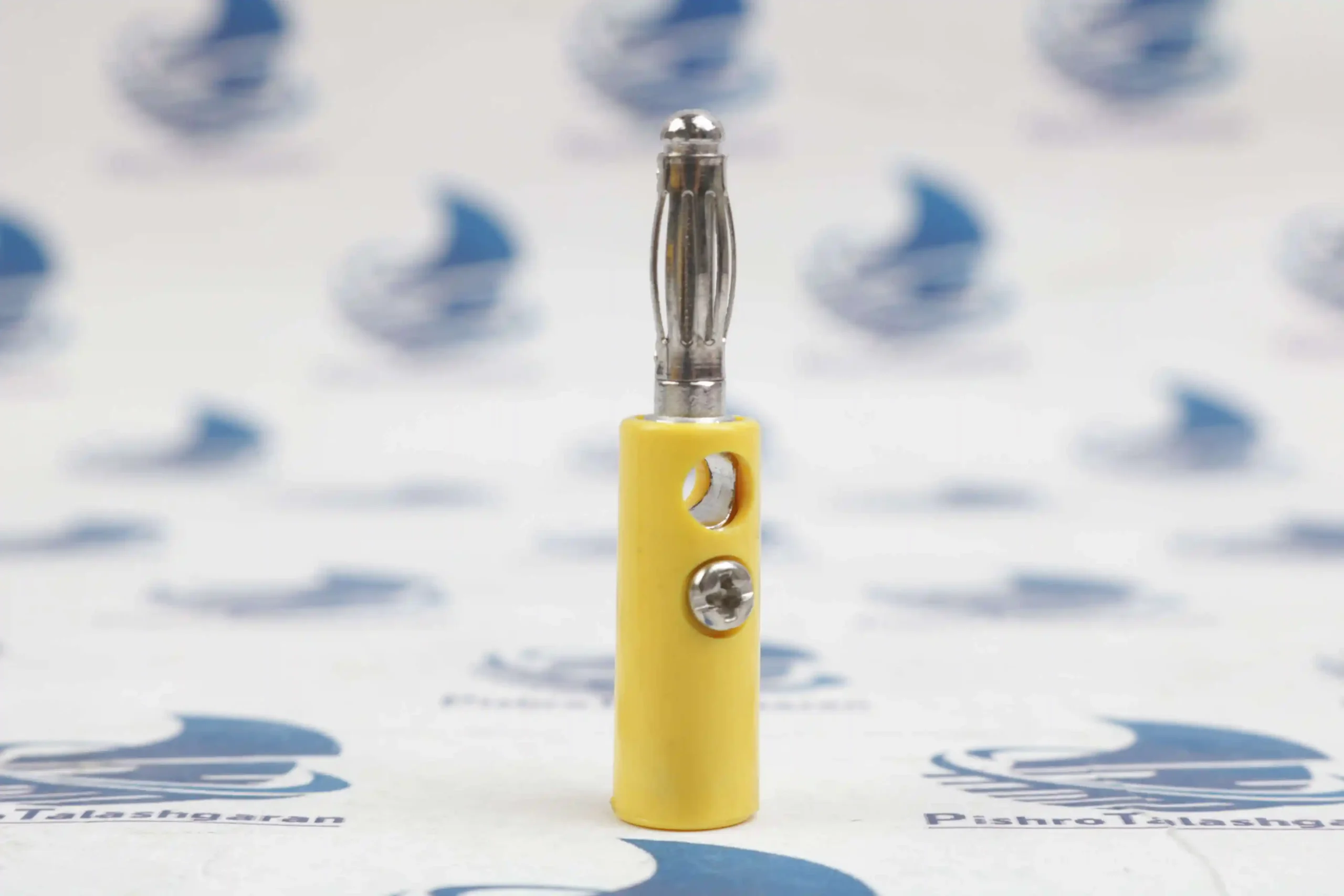

فیش موزی نری زرد ۴ میلیمتری (4mm Yellow Male Banana Plug)، یک کانکتور استاندارد بینالمللی و بسیار باکیفیت برای ساخت کابلهای تست، پروبهای مولتیمتر و خطوط انتقال سیگنال و قدرت در آزمایشگاههای الکترونیک است.
نامگذاری «موزی» برای این فیشها به دلیل وجود پرههای فنری فلزی و برآمده روی مغزی آن است که شباهت ظاهری کمی به موز دارد. این پرههای انعطافپذیر به سمت بیرون فشار میآورند و یک اتصال الکتریکی بسیار محکم، بدون لرزش و کمافت را درون فیش مادگی ایجاد میکنند.
رنگ زرد این فیش به طراحان و تکنسینها کمک میکند تا خطوط مختلف ولتاژ، سیگنال یا کانالهای مجزا را در سیستمهای پیچیده بهراحتی از یکدیگر تفکیک کنند.
ویژگیهای کلیدی فیش موزی نری زرد:
این فیشها معمولاً به دو صورت پیچی (بدون نیاز به لحیمکاری) یا لحیمی طراحی میشوند که مدل پیچی سرعت کار در آزمایشگاهها را به شدت افزایش میدهد.
| پارامتر فنی | مشخصات / مقدار استاندارد | اهمیت در طراحی و کاربرد |
|---|---|---|
| قطر مغزی کانکتور | ۴ میلیمتر (4mm) | سایز استاندارد بینالمللی برای تمام مولتیمترها و منابع تغذیه. |
| جنس بخش رسانا | برنج با روکش نیکل یا طلا | تضمین رسانایی عالی، جلوگیری از اکسیداسیون و زنگزدگی پین. |
| جنس روکش عایق | پلاستیک فشرده (ABS / PVC) | عایقبندی کامل در برابر آرک و برقگرفتگی دست کاربر. |
| حداکثر جریان مجاز | ۱۰ الی ۱۵ آمپر (بسته به گرید ساخت) | توانایی عبور جریانهای بالا در تستهای آزمایشگاهی بدون داغ شدن. |
| ولتاژ کاری نامی | ۳۰ ولت AC تا ۶۰ ولت DC (تا ۵۰۰ ولت در مدلهای ایزوله) | ایمنی بالا در محدودههای ولتاژی مختلف الکترونیک. |
| نوع اتصال سیم | سوراخ پیچی جانبی یا انتهای لحیمی | سهولت در تعویض سیم یا ساخت کابلهای تست سفارشی. |
کاربردهای اصلی فیش موزی نری زرد ساده:
ابعاد استاندارد ۴ میلیمتری باعث شده تا این سوکت موزی خروجی و ورودی پیشفرض بسیاری از دستگاههای اندازهگیری باشد:
- کابلهای رابط منابع تغذیه آزمایشگاهی: اتصال مستقیم به خروجی مثبت، منفی یا خطوط ولتاژ متغیر منابع تغذیه DC جهت برقرسانی به بردهای در حال تست.
- پروبهای مولتیمتر و اسیلوسکوپ: ساخت یا تعمیر سیمهای رابط مولتیمترهای رومیزی و دستی، کلمپمترها و لوگرهای آزمایشگاهی.
- صنایع صوتی و آمپلیفایرهای حرفهای: در خروجی آمپلیفایرهای مونو و استریو قدرت و پشت بلندگوهای بزرگ صنعتی، از فیشهای موزی برای اتصال سریع و مطمئن کابل باند استفاده میشود.
- میزهای تست و تجهیزات آموزشی دانشگاهها: در آزمایشگاههای برق و الکترونیک، برای بستن سریع مدارهای آموزشی روی بردهای آزمایشی (تستباکسها) کاربرد وسیعی دارد.
- باکسهای کالیبراسیون و جعبه مقاومت:اتصال دقیق دستگاههای استاندارد کالیبراسیون به تجهیزات تحت تست بدون ایجاد مقاومت تماسی ناخواسته.
ویژگیهای مهم و مزایای ساختاری فیش موزی نری کوچک 4 میلی متری:
-
کدگذاری رنگی (Color Coding): در سیستمهای چندکاناله، استفاده از رنگ زرد در کنار رنگهای مشکی، قرمز، آبی و سبز به اپراتور اجازه میدهد تا خطوط سیگنال خاص (مانند کانالهای فرکانسی، خطوط دیتا یا ولتاژهای خاص مثل ۱۲+ ولت) را فوراً شناسایی کند و مانع از اتصال اشتباه و سوختن بردها شود.
-
اتصال سریع (Quick Disconnect): برخلاف اتصالات پیچی سنتی یا فیشهای مخابراتی، فیش موزی تنها با یک فشار دست جا میرود و با یک کشش خارج میشود که این ویژگی سرعت کار را در خطوط تولید و تست به حداکثر میرساند.
-
امکان اتصال متوالی (Stackable): بسیاری از مدلهای فیش موزی در قسمت انتهایی خود دارای یک سوراخ مادگی ۴ میلیمتری دیگر هستند. این طراحی هوشمندانه به شما اجازه میدهد چندین فیش موزی را به صورت طبقاتی روی هم سوار کنید و از یک خروجی، چند انشعاب مجزا بگیرید.
نکات مهم در نصب و استفاده آداپتور کانکتور پین بلندگو موزی 4 میلی متری:
-
سفت کردن صحیح پیچ داخلی: در مدلهای پیچی، هنگام قرار دادن سیم مسی لخت درون فیش، مطمئن شوید که مغزی سیم کاملاً زیر پیچ قرار گرفته و پیچ را محکم کنید. سست بودن این اتصال باعث ایجاد جرقه، افت ولتاژ شدید و ذوب شدن روکش پلاستیکی فیش در جریانهای بالا میشود.
-
جلوگیری از اتصال کوتاه: از آنجا که پین فلزی فیشهای موزی معمولی عایقبندی بیرونی ندارد، هنگام اتصال آنها به منابع تغذیه دقت کنید که سرِ لخت فیشها با یکدیگر یا با شاسی فلزی دستگاهها برخورد نکند
