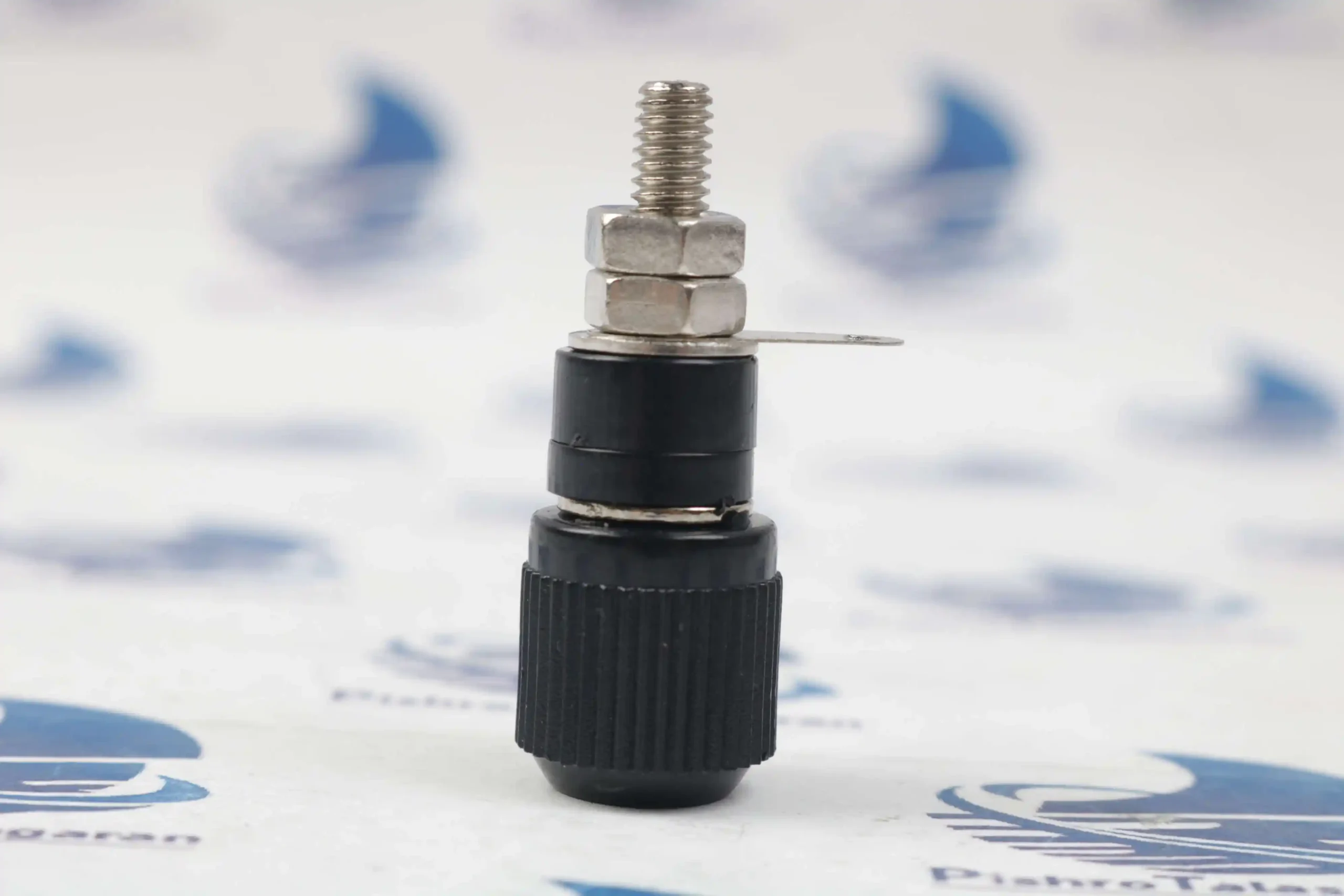

فیش موزی مادگی متوسط مشکی مدل JS-910B (که در بازار به عنوان ترمینال منبع تغذیه یا فیش خرمایی پانلی نیز شناخته میشود)، یکی از پرمصرفترین قطعات ارتباطی در تابلوها، کیسهای آزمایشگاهی و بردهای الکترونیکی است. این کانکتور موزی (Banana Socket) به عنوان واسط روی بدنه (پنل) دستگاه پیچ میشود تا کاربر بتواند خروجی یا ورودی مدار را به راحتی از طریق فیش موزی نری یا حتی سیم لخت متصل کند.
ویژگیهای کلیدی فیش موزی مادگی متوسط مشکی:
مدل JS-910B به دلیل ابعاد متوسط و بهینه خود، تعادل خوبی بین تحمل جریان و اشغال فضای پنل ایجاد میکند. ساختار آن شامل یک مغزی رزوه شده فلزی، مهرههای تثبیتکننده و واشرهای عایق پلاستیکی است.
| پارامتر فنی | مشخصات / مقدار استاندارد | اهمیت در طراحی و مونتاژ |
| مدل تجاری | JS-910B | کد استاندارد برای ترمینالهای پانلی متوسط. |
| قطر ورودی فیش | ۴ میلیمتر (4mm) | سازگاری کامل با تمام فیشهای موزی نری استاندارد. |
| رنگ روکش | مشکی (BLACK) | شناسایی فوری قطب مثبت و جلوگیری از اتصال معکوس. |
| قطر رزوه پیچ پانل | حدود ۶ میلیمتر (M6) | اندازه سایز سوراخکاری مورد نیاز روی بدنه دستگاه. |
| حداکثر جریان مجاز | ۵ الی ۱۰ آمپر (بسته به کیفیت مغزی) | مناسب برای منابع تغذیه آزمایشگاهی میانرده و بارهای نیمهسنگین. |
| قابلیت اتصال | دوگانه (فیش موزی + سیم لخت) | انعطافپذیری بالا در تست و راهاندازی مدارها. |
| جنس بخش رسانا | آلیاژ برنج با روکش نیکل/کروم | مقاومت در برابر اکسیداسیون و افت ولتاژ تماسی. |
ویژگیهای مهم و مزایای ساختاری فیش موزی منبع تغذیه:
-
عملکرد دو منظوره (Binding Post): این فیش موزی مرغوب علاوه بر پذیرش فیش موزی نری ۴ میلیمتری از روبرو، دارای یک سوراخ عرضی روی مغزی فلزی خود است. کاربر میتواند کلاهک پلاستیکی مشکی رنگ را کمی شل کرده، سیم لخت یا کابلشو را داخل سوراخ عرضی قرار دهد و با سفت کردن کلاهک، یک اتصال محکم بدون نیاز به فیش نری ایجاد کند.
-

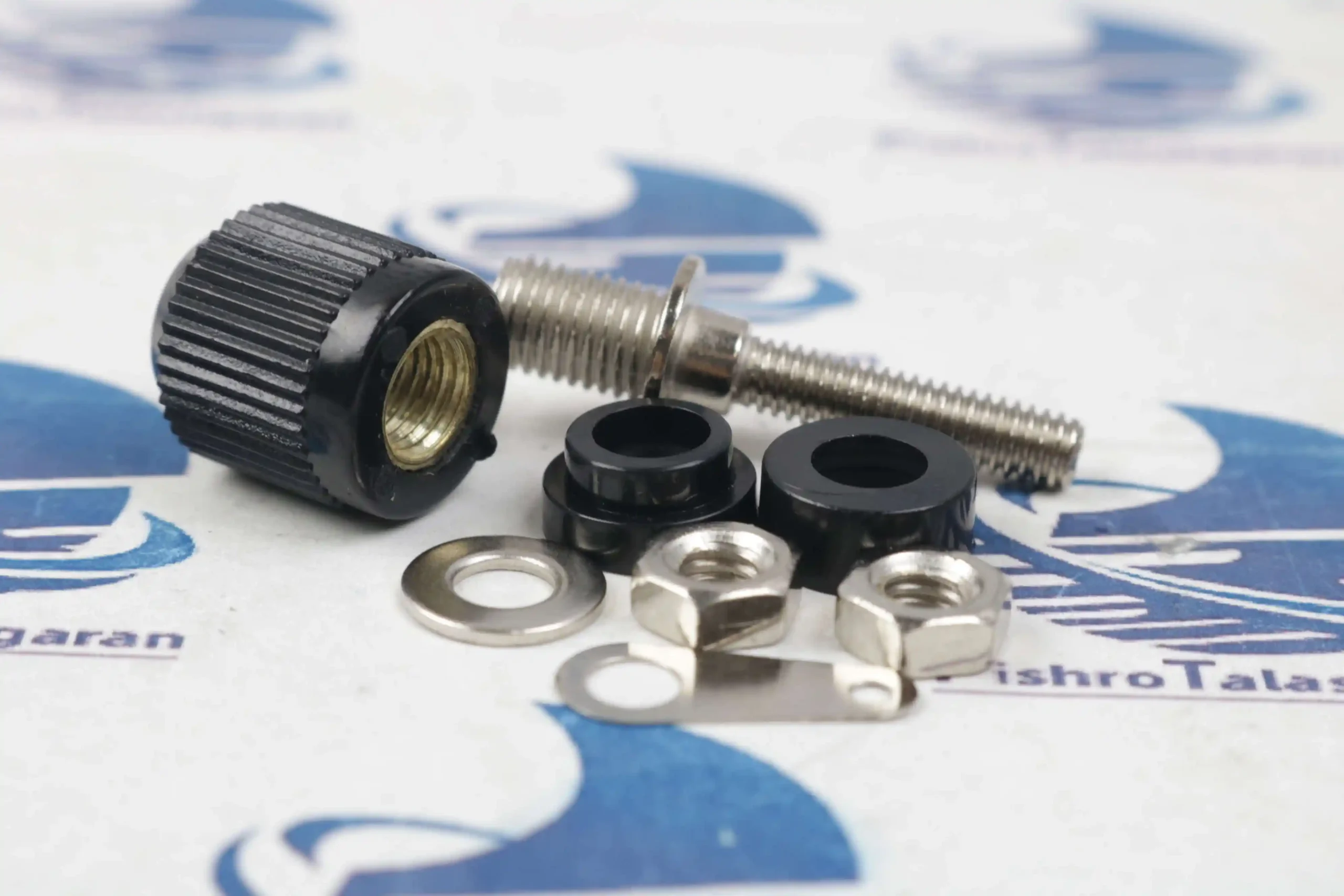

کیت کامل عایق پنل: مدل JS-910B همراه با واشرهای پلاستیکی پلهدار مخصوص ارائه میشود. این واشرها مانع از اتصال مغزی فلزی برقدار به بدنه (در صورتی که شاسی یا جعبه دستگاه فلزی باشد) میشوند و ایمنی کامل را فراهم میکنند.
-
انتهای ترمینال کاربردی: انتهای پین فلزی این سوکت موزی هم دارای رزوه برای بستن مهره (جهت اتصال کابلشو) است و هم شیاری برای لحیمکاری مستقیم سیمهای داخلی دستگاه دارد.
کاربردهای اصلی فیش موزی مادگی پنلی سیاه مدل JS-910B:
به دلیل طراحی صنعتی و نصب آسان، این ترمینال در طیف وسیعی از تجهیزات به عنوان درگاه خروجی/ورودی استفاده میشود:
- منابع تغذیه خطی و سوئیچینگ کارگاهی: خروجی قطب مثبت (+) در منابع تغذیه متغیر آزمایشگاهی که دائم در حال تغییر اتصالات هستند.
- جعبههای پروژه و تسترها (Project Boxes): قرارگیری روی بدنه گجتهای دستساز، دایورهای موتور و کالیبراتورها جهت اعمال ولتاژ ورودی به بورد داخلی.
- سیستمهای صوتی و آمپلیفایرها: به عنوان ترمینال خروجی بلندگو در پشت آمپلیفایرهای صوتی برای انتقال سیگنال تقویتشده به باندها.
- لودهای الکترونیکی و تجهیزات اندازهگیری: بخش ورودی دستگاههای تست باتری و لودهای مصرفکننده جریان.
- بردهای آموزشی و دانشگاهی: نصب روی ترانسفورماتورها و بوردهای آموزشی مدارس و دانشگاهها برای بستن سریع مدارهای الکتریکی.
نکات حیاتی در نصب و بهرهبرداری فیش موزی مادگی سوکتی:
-
سوراخکاری دقیق پانل: برای نصب این فیش پنلی، سوراخی با قطر دقیق روی بدنه ایجاد کنید. اگر بدنه فلزی است، مطمئن شوید لبههای تیز سوراخ، واشر پلاستیکی عایق را زخمی نکنند؛ زیرا اتصال مغزی به بدنه فلزی باعث اتصال کوتاه شدید خواهد شد.
-
رعایت محدوده جریان: در جریانهای نزدیک به ۱۰ آمپر، مطمئن شوید سیمهای متصل به پشت فیش به خوبی لحیم شده یا مهره آن کاملاً محکم است. شل بودن اتصالات در آمپراژ بالا باعث تولید گرما و ذوب شدن کلاهک پلاستیکی قطعه میشود.
