میکروکنترلر قلب تپنده دنیای الکترونیک هوشمند
در عصر دیجیتال کنونی، دستگاههایی که ما روزانه از آنها استفاده میکنیم – از ماشین لباسشویی ساده گرفته تا پیچیدهترین تجهیزات پزشکی – همگی توسط نوعی “مغز” کنترل میشوند. این مغز کوچک و حیاتی چیزی نیست جز میکروکنترلر (Microcontroller). این قطعه کوچک، اما قدرتمند، نقش یک کامپیوتر مینیاتوری را ایفا میکند که وظیفه اجرای کدهای برنامهریزی شده و کنترل عملکردهای خاص یک سیستم را بر عهده دارد. در این مقاله جامع، به طور کامل با این اجزای کلیدی آشنا میشویم، تفاوت آن را با میکروپروسسور درک میکنیم و نقش حیاتی آن را در صنایع مختلف بررسی خواهیم کرد.
تعریف کامل میکروکنترلر: کامپیوتر تکتراشهای
میکروکنترلر چیست؟ تعریف ساده
به زبان ساده، میکروکنترلر یک کامپیوتر کامل است که روی یک تراشه کوچک (IC) جمعآوری شده است. وظیفه اصلی آن خواندن ورودیها، پردازش دادهها طبق برنامهریزی و سپس کنترل دستگاهها یا فرآیندها از طریق خروجیها است.
تعریف تخصصی میکروکنترلر
به لحاظ فنی، میکروکنترلر یک سیستم روی تراشه (SoC) است که شامل سه جزء اصلی هر کامپیوتر است:
-
واحد پردازش مرکزی (CPU/Processor Core): برای اجرای دستورالعملهای برنامه.
-
حافظه (Memory): شامل حافظه برنامه (ROM/Flash) برای ذخیره کد و حافظه داده (RAM) برای متغیرهای در حال اجرا.
-
تجهیزات جانبی ورودی/خروجی (I/O Peripherals): مانند پورتهای دیجیتال و آنالوگ، تایمرها، شمارندهها، مبدلهای آنالوگ به دیجیتال (ADC) و رابطهای ارتباطی (مانند UART، SPI، I2C) که میکروکنترلر را قادر میسازند با دنیای خارج تعامل داشته باشد.
این یکپارچگی باعث میشود میکروکنترلر برای سیستمهای کنترل تعبیه شده (Embedded Systems) بسیار ایدهآل باشد.
تفاوت میکروکنترلر و میکروپروسسور (CPU)
اغلب مفاهیم میکروکنترلر (Microcontroller) و میکروپروسسور (Microprocessor/CPU) با هم اشتباه گرفته میشوند، اما هدف و ساختار آنها کاملاً متفاوت است.
میکروپروسسور (CPU)
میکروپروسسور (مانند Intel Core i7 یا AMD Ryzen) تنها شامل واحد پردازش مرکزی (CPU) است. برای کار کردن، به تراشههای خارجی جداگانه برای رم، رام، و پورتهای ورودی/خروجی (I/O) نیاز دارد. تمرکز آن بر عملکرد بالا و قدرت پردازش برای کارهایی مانند اجرای سیستمعاملهای پیچیده و نرمافزارهای سنگین است.
تفاوتهای کلیدی
میکروکنترلر طراحی شده است تا یک کار خاص را به صورت کارآمد، کممصرف و مستقل انجام دهد، در حالی که میکروپروسسور طراحی شده است تا چندین کار پیچیده را با سرعت بالا اجرا کند.
| ویژگی | میکروکنترلر (Microcontroller – MCU) | میکروپروسسور (Microprocessor – MPU/CPU) |
| یکپارچگی | CPU، رم، رام، I/O و تجهیزات جانبی در یک تراشه | فقط واحد پردازش مرکزی (CPU) |
| هدف اصلی | کنترل فرآیندها در سیستمهای تعبیهشده | محاسبات عمومی، اجرای سیستمعامل، پردازش بالا |
| سرعت کلاک | نسبتاً پایین (معمولاً تا چند صد مگاهرتز) | بسیار بالا (چند گیگاهرتز) |
| مصرف انرژی | بسیار کم، مناسب برای دستگاههای باتریدار | بالا |
| هزینه سیستم | پایین | بالا (با احتساب تراشههای جانبی) |
| مثال کاربرد | ریموت کنترل، ماشین لباسشویی، سنسورهای IoT | کامپیوتر شخصی، سرورها |
کاربردهای میکروکنترلر در صنایع مختلف
میکروکنترلرها به دلیل اندازه کوچک، هزینه کم و انعطافپذیری بالا، ستون فقرات بسیاری از دستگاههای الکترونیکی مدرن هستند.
کاربردهای روزمره
-
لوازم خانگی: ماشین لباسشویی، یخچالهای هوشمند، مایکروویو، کنترل دمای کولر گازی.
-
لوازم شخصی: ریموت کنترلها، اسباببازیهای الکترونیکی، مسواک برقی، ساعتهای هوشمند.
-
خودرو: سیستمهای کنترل موتور (ECU)، ABS، کنترل کروز، داشبورد و سنسورهای پارک.
کاربردهای صنعتی و تخصصی
-
اینترنت اشیاء (IoT): گرههای سنسوری کممصرف، هابهای خانگی هوشمند، مانیتورینگ صنعتی.
-
اتوماسیون صنعتی: سیستمهای کنترل فرآیند، رباتیک، کنترلکنندههای منطقی قابل برنامهریزی (PLC).
-
پزشکی: تجهیزات مانیتورینگ بیمار، دستگاههای قابل کاشت، پمپهای تزریق هوشمند.
-
امنیت: سیستمهای کنترل دسترسی، دوربینهای امنیتی، آلارمها.

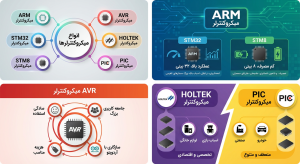

انواع میکروکنترلرها: آشنایی با خانوادههای اصلی
میکروکنترلرها بر اساس معماری و کاربرد، به خانوادههای مختلفی تقسیم میشوند. انتخاب نوع مناسب وابسته به نیازهای پروژه (قدرت پردازش، مصرف انرژی، هزینه و I/O) است.
| خانواده | معماری/مثال | ویژگیهای کلیدی | کاربرد متداول |
| AVR | 8 بیتی (مانند ATmega328P) | محبوب برای مبتدیان، معماری RISC، قیمت مناسب، استفاده در آردوینو | پروژههای DIY، الکترونیک آموزشی، ابزارهای کوچک |
| PIC | 8 تا 32 بیتی (Microchip) | قدیمیتر، مقرون به صرفه، دارای حافظه EEPROM برای دادهها | کنترلرهای صنعتی، خودرو، لوازم خانگی |
| ARM | 32 و 64 بیتی (مانند Cortex-M) | پرکاربردترین معماری، عملکرد بالا، کممصرف، طیف گستردهای از تولیدکنندگان | تلفنهای هوشمند، تجهیزات پزشکی، سیستمهای پیچیده IoT |
| Holtek | 8 و 32 بیتی | حالتهای چندگانه کارکرد (NORMAL, SLOW, IDLE, SLEEP) برای بهینهسازی مصرف | دستگاههای الکترونیکی ساده و کنترلهای از راه دور |
میکروکنترلرهای AVR (Atmel/Microchip)
AVR یک خانواده از میکروکنترلرهای ۸ بیتی است که در ابتدا توسط شرکت Atmel توسعه داده شد و اکنون تحت مالکیت Microchip است.
ویژگیهای کلیدی میکروکنترلر AVR:
-
معماری: از معماری RISC (رایانه با مجموعه دستورالعملهای کاهشیافته) با کارایی بالا استفاده میکنند، به این معنی که اکثر دستورات در یک سیکل کلاک اجرا میشوند.
-
فلش (Flash): دارای حافظه فلش با قابلیت برنامهریزی مجدد درون تراشه (In-System Programming) هستند.
-
شهرت: به دلیل داشتن نسبت خوبی از کارایی به مصرف توان و قیمت مناسب، به ویژه در پروژههای مبتدی و نیمهحرفهای محبوب هستند.
-
پلتفرم آردوینو: ستون فقرات پلتفرمهای پرطرفدار Arduino را تشکیل میدهند.
مثالها
-
ATmega328P: پرکاربردترین مثال، که هسته مرکزی بورد Arduino Uno است.
- ATMEGA16A-PU: دارای پروتکلهای ارتباطی UART، SPI و I2C برای ارتباط سریال و سرعت 16 مگاهرتز برای عملکرد سریع و کارآمد
-
ATtiny Series: تراشههای بسیار کوچک و کمپین برای کاربردهای بسیار ساده و کممصرف.
میکروکنترلرهای ARM (Advanced RISC Machine)
ARM در واقع نام یک معماری و یک شرکت (ARM Holdings) است که طراحی هسته پردازنده را انجام میدهد و لایسنس آن را به شرکتهای مختلف مانند STMicroelectronics، NXP، Microchip و Texas Instruments میفروشد. این معماری در حال حاضر استاندارد جهانی در پردازندههای موبایل و سیستمهای تعبیهشده پیچیده است.
ویژگیهای کلیدی میکروکنترلر ARM:
-
معماری: در نسخههای ۳۲ بیتی و ۶۴ بیتی موجود هستند و بر کارایی بالا و مصرف توان بهینه تمرکز دارند.
-
سریالهای متنوع: دارای سریهای مختلف برای کاربردهای متفاوت، از دستگاههای کوچک IoT (اینترنت اشیا) گرفته تا گوشیهای هوشمند.
-
Cortex-M: برای میکروکنترلرها (MCU) و سیستمهای تعبیهشده که نیاز به کارایی بالا دارند (مانند کنترلرها و حسگرهای پیشرفته).
-
Cortex-A: برای پردازندههای کاربردی (مانند تبلتها و گوشیهای هوشمند).
-
-
عملکرد: سرعت کلاک بالاتر، کش (Cache) داخلی و توان محاسباتی بسیار بیشتر نسبت به PIC و AVR.
مثالها
-
خانواده STM32: یکی از محبوبترین خانوادههای میکروکنترلر بر اساس هسته ARM Cortex-M (مانند STM32G0B0RET6 یا STM32F103CBT6).
-
خانواده STM8: یک خانواده از میکروکنترلرهای ۸ بیتی مقرون به صرفه است که توسط شرکت STMicroelectronics تولید میشود و برای کاربردهای حساس به هزینه و کممصرف، مانند لوازم خانگی و کنترلهای صنعتی ساده، طراحی شده است.(مانند STM8S003K3T6C یا STM8L051F3P6)
-
NXP Kinetis: میکروکنترلرهای مبتنی بر Cortex-M از NXP.
-
پردازندههای Raspberry Pi: اغلب از هستههای ARM Cortex-A (مانند بردهای پیشرفتهتر Raspberry Pi) استفاده میکنند.
میکروکنترلرهای PIC (Peripheral Interface Controller)
PIC خانوادهای از میکروکنترلرها از شرکت Microchip Technology است که به خاطر ساختار ساده، قیمت پایین، و ابزارهای توسعه آسان شناخته میشوند.
ویژگیهای کلیدی میکروکنترلر PIC :
-
معماری: در نسخههای ۸ بیتی (مانند PIC16 و PIC18)، ۱۶ بیتی و ۳۲ بیتی عرضه میشوند.
-
حافظه و کارایی: معمولاً دارای حافظه کمتری نسبت به AVR هستند، اما برای کاربردهای کنترل و زمانبندی ساده (مانند لوازم خانگی یا اسباببازیها) بسیار مؤثرند.
-
معماری هاروارد: اغلب از معماری هاروارد استفاده میکنند که مسیرهای جداگانهای برای حافظه داده و حافظه برنامه دارد و به اجرای سریعتر دستورالعملها کمک میکند.
-
صنعتی: در بسیاری از کاربردهای صنعتی و تجاری که نیاز به یک راهحل ساده و مقرونبهصرفه دارند، رایج هستند.
مثالها
-
PIC16F887: یک تراشه ۸ بیتی قدیمی و بسیار معروف که اغلب برای یادگیری و پروژههای ساده استفاده میشد.
-
خانواده PIC18: میکروکنترلرهای ۸ بیتی پیشرفتهتر با حافظه فلش بیشتر.
-
خانواده PIC32: میکروکنترلرهای ۳۲ بیتی که از هستههای ARM یا MIPS استفاده میکنند و رقیب STM32 هستند.
میکروکنترلرهای Holtek (Holtek Semiconductor)
Holtek یک شرکت نیمههادی تایوانی است که در زمینه طراحی و تولید میکروکنترلرهای با کاربری عمومی و تخصصی فعالیت میکند و بیشتر بر بازارهای لوازم الکترونیکی مصرفی و کممصرف تمرکز دارد.
ویژگیهای کلیدی میکروکنترلر Holtek :
-
تمرکز بازار: اغلب در محصولات حجم بالا و کمهزینه مانند کنترلهای از راه دور، دستگاههای اندازهگیری دما، فشار خون و ترازوهای دیجیتال دیده میشوند.
-
مصرف توان پایین: طراحیهای آنها اغلب برای کار در حالت باتریخور و کممصرف بهینه شده است.
-
تخصص: دارای خانوادههای تراشه با عملکردهای ویژه و مجتمع، مانند تراشههایی برای کاربردهای RF (فرکانس رادیویی) و سنسورهای لمسی خازنی.
مثالها
-
خانواده HT66Fxxx: میکروکنترلرهای ۸ بیتی مبتنی بر فلش برای کاربردهای عمومی و لوازم خانگی.(مانند HT66F0021)
-
HT45Fxxx Series: میکروکنترلرهای تخصصی برای کاربردهای پزشکی (مانند دماسنجها).
-
تراشههای سنسور لمسی: محصولات تخصصی برای پیادهسازی کلیدهای لمسی خازنی در رابطهای کاربری.
ویژگیها و مزایای میکروکنترلرها
-
کوچکی و یکپارچگی: تمام قطعات ضروری در یک تراشه واحد قرار دارند، که منجر به کاهش اندازه و پیچیدگی مدار میشود.
-
مصرف انرژی پایین: طراحی شده برای کارایی انرژی، که آنها را برای دستگاههای باتریدار ایدهآل میسازد.
-
هزینه کم: در مقادیر بالا بسیار ارزانتر از سیستمهای مبتنی بر میکروپروسسور هستند.
-
عملکرد بلادرنگ (Real-Time): توانایی پاسخگویی سریع و قابل پیشبینی به وقایع خارجی، که برای کنترل سیستمها حیاتی است.
معایب احتمالی میکروکنترلرها
-
منابع محدود: دارای حافظه و سرعت پردازشی بسیار کمتری نسبت به کامپیوترهای شخصی هستند.
-
نیاز به ابزار برنامهریزی: برای برنامهریزی و دیباگ کردن (اشکالزدایی)، به سختافزار و نرمافزار خاص (IDE و پروگرمر) نیاز دارند.
-
پیچیدگی برنامهنویسی: برنامهنویسی سطح پایین (مانند زبان C یا Assembly) برای استفاده بهینه از منابع، اغلب مورد نیاز است.
بخش آموزشی: مهمترین نکات انتخاب میکروکنترلر مناسب
انتخاب میکروکنترلر مناسب برای یک پروژه، مرحلهای حیاتی است. در اینجا چند نکته کلیدی آورده شده است:
ارزیابی نیازهای سختافزاری
-
قدرت پردازش (Bit Depth/Clock Speed):
-
برای کارهای ساده (مثل کنترل LED): 8 بیتی (AVR/PIC) کافی است.
-
برای شبکهسازی، پردازش سیگنال یا گرافیک: 32 بیتی (ARM/ESP32) ضروری است.
-
-
حافظه (Memory):
-
RAM: برای متغیرها و پشته – آیا دادههای موقت زیادی نیاز دارید؟
-
Flash/ROM: برای کد برنامه – چقدر کد طولانی و پیچیده است؟
-
-
تجهیزات جانبی (Peripherals):
-
چند پین I/O نیاز دارید؟ آیا به ارتباطات خاصی (مثل CAN Bus، اترنت، Wi-Fi) یا مبدلهای آنالوگ به دیجیتال با دقت بالا نیاز دارید؟
-
-
مصرف انرژی: اگر دستگاه با باتری کار میکند، مدلهای کممصرف (مانند سری Cortex-M0/M4) را انتخاب کنید.
-
هزینه و در دسترس بودن: هزینهی تراشه در حجم بالا و همچنین موجود بودن آن در بازار، مهم است.
توجه به اکوسیستم
-
ابزارهای توسعه: دسترسی به کامپایلرها، دیباگرها و محیط توسعه یکپارچه (IDE) کاربرپسند. پلتفرمهایی مانند آردوینو (بر پایه AVR/ESP32) ابزارهای بسیار سادهای دارند.
-
پشتیبانی جامعه: وجود انجمنها، آموزشها و مثالهای فراوان میتواند فرآیند توسعه را بسیار تسریع کند. (خانوادههای ARM و ESP32 از پشتیبانی گستردهای برخوردارند).
پرسشهای متداول (FAQ)
1. زبان برنامهنویسی اصلی میکروکنترلرها چیست؟
زبان C (سی) رایجترین و استانداردترین زبان برای برنامهنویسی میکروکنترلرها است، اگرچه زبانهایی مانند C++ و پایتون (MicroPython) نیز برای برخی مدلهای پیشرفتهتر استفاده میشوند.
2. آیا آردوینو یک میکروکنترلر است؟
خیر. آردوینو یک برد توسعه است که حول یک میکروکنترلر (معمولاً خانواده AVR یا ESP32) ساخته شده است. آردوینو کار برنامهنویسی میکروکنترلر را برای مبتدیان آسانتر میکند.
3. منظور از معماری RISC و CISC در میکروکنترلر چیست؟
-
RISC (Reduced Instruction Set Computer): دارای تعداد دستورالعملهای ساده و محدود است که سریع اجرا میشوند. (مانند ARM و AVR)
-
CISC (Complex Instruction Set Computer): دارای دستورالعملهای پیچیدهتر با قابلیت انجام چندین عملیات در یک گام است. (مانند x86 در CPUها).
4. وظیفه اصلی ADC در میکروکنترلر چیست؟
ADC (Analog-to-Digital Converter) یا مبدل آنالوگ به دیجیتال، ولتاژهای آنالوگ (مانند خروجی سنسورها) را به دادههای دیجیتال تبدیل میکند تا توسط CPU میکروکنترلر پردازش شوند.
جمعبندی
میکروکنترلر بیشک یکی از حیاتیترین اجزای دنیای الکترونیک مدرن است. این کامپیوترهای تکتراشهای کوچک و کارآمد، فرآیندهای پشت صحنه تقریباً هر دستگاه هوشمند و سیستم تعبیهشدهای را مدیریت میکنند. از کنترل دقیق موتور خودروها و تجهیزات پزشکی تا سادهترین لوازم خانگی، قدرت و انعطافپذیری میکروکنترلرها امکان توسعه بیوقفه فناوری را فراهم میآورد. با درک صحیح تفاوت آنها با میکروپروسسورها و انتخاب هوشمندانه خانواده مناسب (از AVR و PIC ساده تا ARM و Holtek)، میتوان در دنیای طراحی و مهندسی الکترونیک گامهای بزرگی برداشت.
