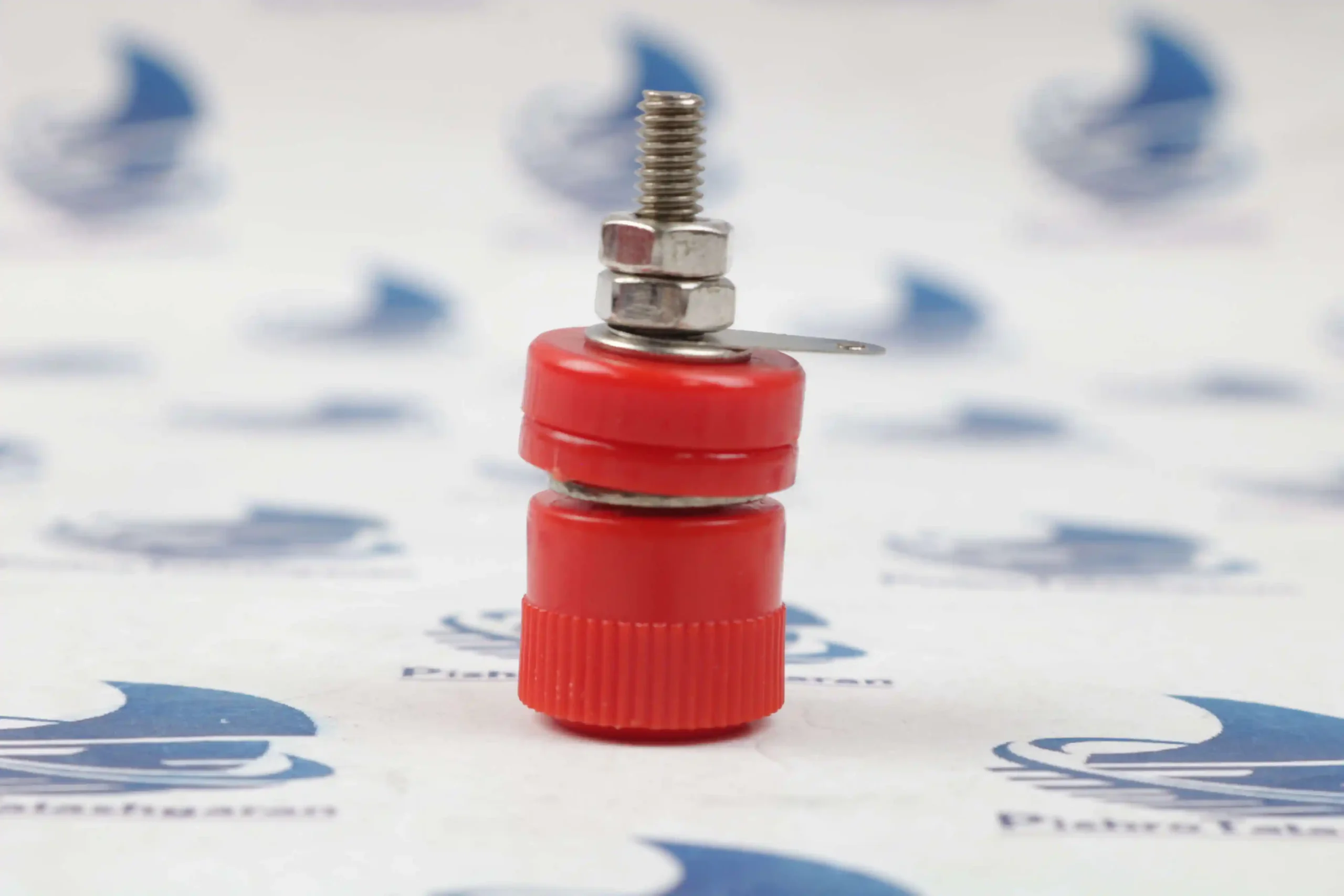

تفاوت اصلی مدل JS-999B با مدلهای کوچکتر (مانند JS-910B)، در ابعاد بزرگتر، ضخامت بیشتر شمش رزوه فلزی و کلاهک پلاستیکی عایقتر آن است. این ویژگیها به قطعه اجازه میدهند تا جریانهای بسیار بالاتر (تا حدود ۳۰ آمپر) را بدون افت ولتاژ یا داغ شدن تحمل کند. رنگ قرمز این فیش نیز طبق استانداردهای بینالمللی، نشاندهنده قطب مثبت (VCC) یا خطوط جریان اصلی است.
ویژگیهای کلیدی فیش موزی مادگی بزرگ قرمز:
ساختار این کانکتور موزی مادگی به گونهای طراحی شده است که بیشترین سطح تماس الکتریکی را با کمترین مقاومت اِهمی ایجاد کند تا از تلفات حرارتی در آمپراژ بالا جلوگیری شود.
| پارامتر فنی | مشخصات / مقدار استاندارد | اهمیت در طراحی و مونتاژ مدارهای قدرت |
| مدل تجاری | JS-999B | کد استاندارد بینالمللی برای ترمینالهای پانلی سایز بزرگ. |
| قطر ورودی فیش | ۴ میلیمتر | پذیرش انواع فیش موزی نری استاندارد و پروبهای صنعتی. |
| حداکثر جریان مجاز | ۲۰ الی ۳۰ آمپر | ایدهآل برای منابع تغذیه آمپر بالا، کلاچهای برقی و اینورترها. |
| ولتاژ کاری نامی | تا ۱۰۰۰ ولت | عایقبندی ضخیم پلاستیکی جهت جلوگیری از آرک زدن در ولتاژهای بالا. |
| نوع اتصال ورودی | چندگانه (فیش موزی، کابلشو، سیم لخت) | انعطافپذیری فوقالعاده بالا برای اتصالات موقت یا دائم. |
| جنس مغزی و پیچ | آلیاژ برنج با آبکاری ضخیم نیکل | رسانایی الکتریکی عالی و مقاومت ۱۰۰٪ در برابر زنگزدگی. |
| سیستم ایزولاسیون | واشرهای پلهدار عایق دوتایی | تفکیک کامل مغزی برقدار از بدنه و شاسیهای فلزی دستگاه. |
کاربردهای اصلی فیش موزی مادگی 4mm قرمز مدل JS-999B:
جثه بزرگ و ساختار صنعتی مدل JS-999B آن را به انتخاب اول برای بخش خروجی دستگاههای توانبالا تبدیل کرده است:
- منابع تغذیه ترانسی و سوئیچینگ آمپر بالا: استفاده به عنوان ترمینال خروجی اصلی قطب مثبت در پاورهای صنعتی مجهز به جریانهای بالای ۱۵ آمپر.
- تجهیزات شارژ و تست باتریهای صنعتی: نصب روی دیسشارژرها، تسترها و شارژرهای باتریهای خودرویی، لیتیومی بزرگ و بانکهای باتری (UPS).
- میزهای تست و تابلوهای آزمایشگاهی فشار قوی: بکارگیری در آزمایشگاههای برق قدرت، کارگاههای سیمپيچی و تابلوهای تست موتورهای الکتریکی.
- دستگاههای جوش و برش (تغذیه کمکی): استفاده در بخشهای کنترل و خروجیهای فرعی دستگاههای جوشکاری اینورتری.
- سیستمهای صوتی و آمپلیفایرهای مسابقاتی: ترمینال خروجی سابووفرها و آمپلیفایرهای بسیار قدرتمند خودرویی و استیجی جهت جلوگیری از افت کیفیت صدا.
ویژگیهای مهم و مزایای ساختاری فیش موزی مادگی پنلی قطر ۴ میلیمتر قرمز:
-
طراحی دو منظوره ترمینالی (Binding Post): این قطعه از روبرو فیش موزی ۴ میلیمتری را میپذیرد. همچنین با باز کردن کلاهک پلاستیکی، یک سوراخ عرضی بزرگ روی پین فلزی نمایان میشود که میتوان سیمهای ضخیم لخت را درون آن قرار داد و با دست محکم کرد.
-

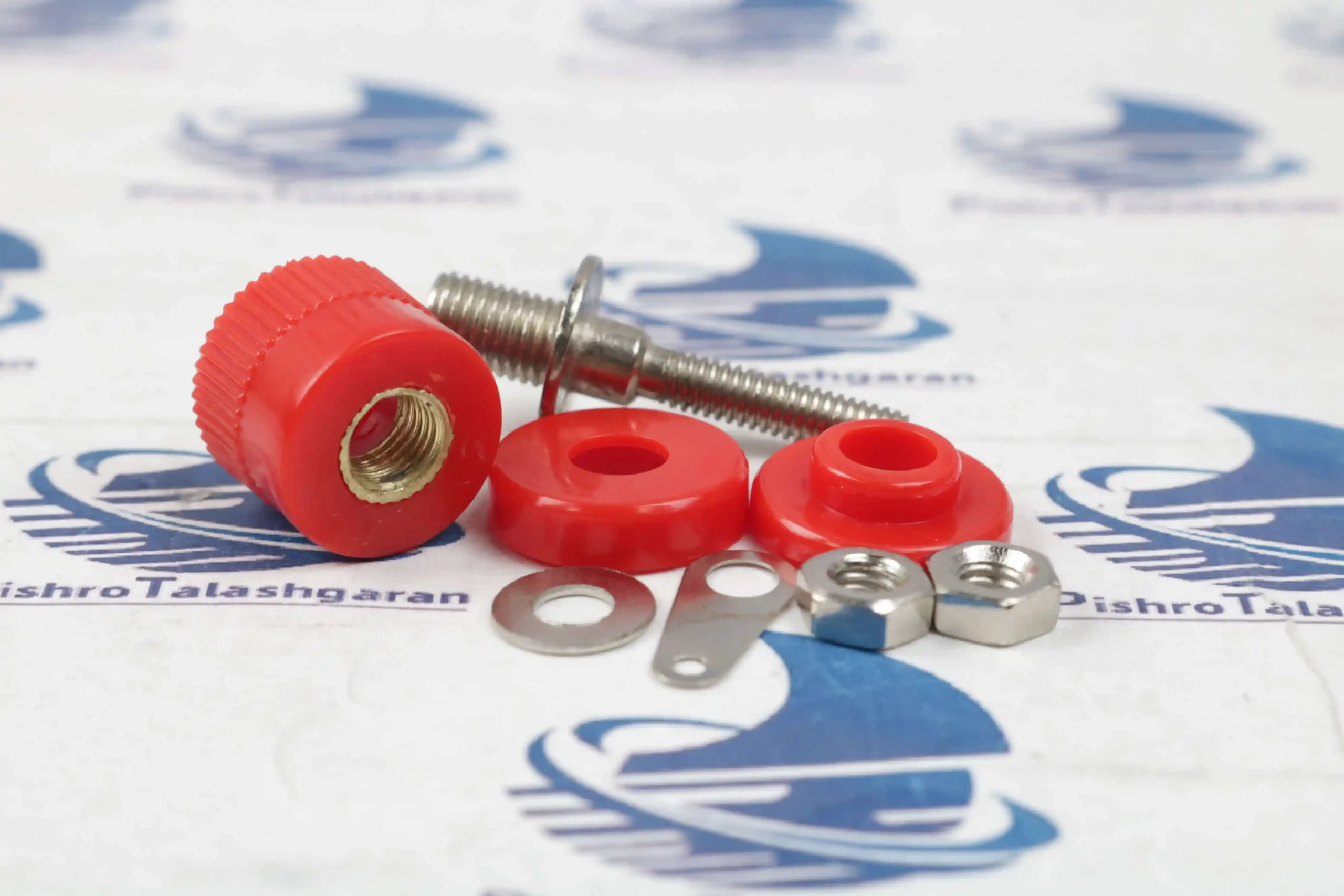

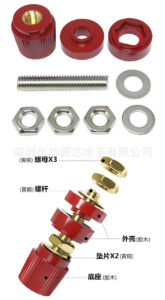

اتصال محکم در پشت پانل: انتهای این فیش دارای دو عدد مهره فلزی محکم و یک واشر خورشیدی است. این ساختار به شما اجازه میدهد سیمهای داخلی دستگاه را با استفاده از کابلشو حلقهای سایز بزرگ به ترمینال پیچ کنید که ایمنترین روش برای جریانهای بالا است (امکان لحیمکاری مستقیم نیز وجود دارد).
-
کلاهک پلاستیکی ارگونومیک: جنس پلاستیک کلاهک از نوع عایق، مقاوم در برابر حرارت و دارای شیارهای عمیق است تا تکنسین بتواند حتی با دستکش صنعتی، پیچ ترمینال را به راحتی و با بیشترین گشتاور سفت کند.
نکات مهم در نصب و سیمکشی صنعتی فیش موزی منبع تغذیه:
-
سوراخکاری دقیق شاسی: به دلیل ضخامت پیچ مدل JS-999B، قطر سوراخ بدنه باید دقیقاً مطابق با پلهی واشر عایق پلاستیکی ایجاد شود. در صورت عدم استفاده از واشرهای پلاستیکی همراه قطعه روی بدنه فلزی، شاسی دستگاه فوراً برقدار شده و خطر اتصال کوتاه یا برقگرفتگی شدید وجود دارد.
-
استفاده از کابلشو: برای سیمکشیهای پشت این فیش در جریانهای بالای ۱۵ آمپر، توصیه میشود حتماً از کابلشوهای برنجی یا مسی مرغوب استفاده کرده و مهرهها را با آچار کاملاً سفت کنید تا پدیده لقی و در نتیجه داغ شدن ترمینال رخ ندهد.
