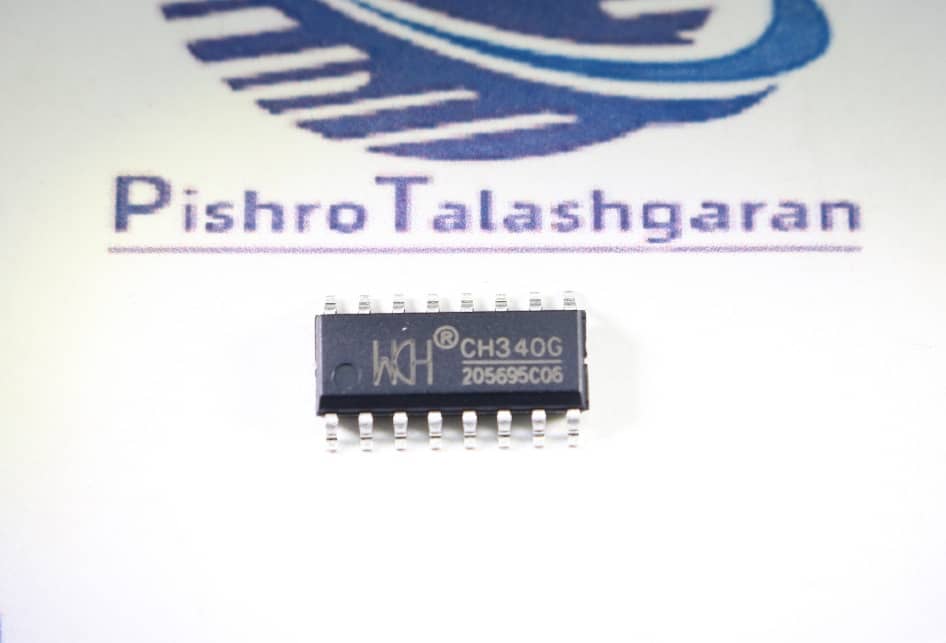

آی سی مبدل USB به سریال CH340G پکیج SOP-16 یکی از شناختهشدهترین، اقتصادیترین و پرکاربردترین قطعات در دنیای الکترونیک برای برقرار ارتباط میان کامپیوتر و میکروکنترلرها است. این آی سی usb به عنوان یک مبدل usb به ttl ch340g عمل کرده و سیگنالهای گذرگاه USB کامپیوتر را به ارتباط سریال استاندارد (UART TTL) تبدیل میکند.
بسیاری از بردهای توسعه معروف مانند آردوینو (Arduino Uno R3 و Nano نسخه CH340) و بردهای اینترنت اشیاء (ESP8266 و ESP32) برای برنامهریزی و ارسال داده به کامپیوتر از این ایسی ch340g بهره میبرند. پکیج ۱۶ پایه SOP-16 در این مدل، مونتاژ آن را روی بردهای مدار چاپی (PCB) بسیار راحت و مطمئن میسازد.
مشخصات فنی آی سی مبدل USB به سریال CH340G پکیج SOP-16:
پکیج SOP-16 این مبدل ch340 نیاز به کریستال ۱۲ مگاهرتز خارجی دارد و عملکرد بسیار پایداری در تبادل داده ارائه میدهد.
| پارامتر فنی | مشخصات / مقدار استاندارد | نقش و اهمیت در مدار |
| مدل کامل و پکیج | CH340G (SOP-16 / SMD) | پکیج ۱۶ پایه استاندارد نصب سطحی. |
| نوع قطعه | مبدل یو اس بی به سریال (USB to UART Bridge) | تبدیل گذرگاه USB به پایه RXD/TXD سریال. |
| ولتاژ کاری (V_{\text{CC}}) | ۳.۳ الی ۵.۰ ولت DC | سازگاری کامل با سیستمهای ۵ ولتی (AVR) و ۳.۳ ولتی (ARM / ESP). |
| فرکانس کریستال مورد نیاز | ۱۲ مگاهرتز (12MHz External Crystal) | اتصال کریستال خارجی به پایههای XI و XO برای تولید کلاک دقیق. |
| سرعت تبادل داده (Baud Rate) | ۵۰ bps تا ۲ Mbps | پشتیبانی از طیف وسیعی از سرعتهای ارتباط سریال. |
| پشتیبانی از سیگنالهای کنترلی | DTR, RTS, CTS, DSR, RI, DCD | امکان ریست خودکار میکروکنترلر هنگام آپلود کد (مثل آردوینو). |
| استاندارد USB | USB 2.0 Full Speed (12Mbps) | اتصال مستقیم به تمام پورتهای USB کامپیوتر و لپتاپ. |
| جریان مصرفی | کمتر از ۱۲ میلیآمپر (کمتر از ۱۰۰uA در حالت Standby) | مصرف توان بسیار پایین در حالت فعال و خواب. |
ویژگیهای مهم و مزایای ساختاری آی سی USB CH340G:
-
قیمت بسیار اقتصادی: نسبت به رقبای قدیمیتر مثل FT232RL یا CP2102، این مبدل یو اس بی قیمت بسیار پایینتری دارد و هزینه تمامشده برد را بهشدت کاهش میدهد.
-
پشتیبانی کامل از سیگنالهای مودم (Modem Control Signals): وجود پایه DTR و RTS باعث میشود پلتفرمهایی مانند آردوینو و NodeMCU بتوانند بدون نیاز به دکمه دستی، میکروکنترلر را هنگام پروگرام کردن ریست نمایند.
-
سازگاری گسترده با سیستمعاملها: با نصب درایور رسمی (CH341SER)، این آیسی در ویندوزهای 7, 8, 10, 11، لینوکس، مک (macOS) و حتی اندروید شناسایی میشود.
-
رگولاتور داخلی ۳.۳ ولت: پایه V3 آیسی امکان کار در دو سطح ولتاژ ۵V و ۳.۳V را فراهم کرده و پایداری سیگنالهای منطقی را حفظ میکند.
کاربردهای اصلی تراشه مبدل USB به سریال CH340G پکیج SOP-16:
تراشه CH340G در طیف وسیعی از بردهای الکترونیکی و ابزارهای عیبیابی نقش اصلی را ایفا میکند:
- بردهای توسعه میکروکنترلری (Arduino & ESP): برنامهریزی و اشکالزدایی (Debug) بردهای آردوینو، ESP8266 ،ESP32 و بردهای STM32.
- ماژولهای ارتباطی و سنسورها: اتصال ماژولهای GSM (مانند SIM800L)، ماژولهای GPS، بلوتوث و Wi-Fi به کامپیوتر جهت تست دستی با دستورات AT-Command.
- دیبرگ و آنبریک تجهیزات شبکه و الکترونیکی: اتصال به پورت کنسول (TTL) مودمها، روترها، گیرندههای دیجیتال و پرینترها جهت رفع اشکالات نرمافزاری.
- تجهیزات اندازهگیری و صنعتی: ساخت کابلهای رابط USB به RS232 یا RS485 جهت اتصال تجهیزات صنعتی به رایانه.
سوالات متداول (FAQ)
پرسش ۱: تفاوت اصلی ایسی ch340g با مدلهای CH340C و CH340N چیست؟
-
پاسخ: آیسی CH340G (پکیج SOP-16) نیازمند یک کریستال ۱۲ مگاهرتز خارجی روی برد است. اما مدلی مانند CH340C دارای کریستال داخلی بوده و نیازی به نوسانساز خارجی ندارد. مدل CH340N نیز نسخه کوچکتر ۸ پایه (SOP-8) با کریستال داخلی است.
پرسش ۲: چطور سطح منطقی (3.3V یا 5V) را در مبدل usb به ttl ch340g تنظیم کنیم؟
-
پاسخ: برای تغذیه ۵ ولت: پایهV_{\text{CC}} را به ۵ ولت متصل کرده و پایه V3 را با یک خازن ۱۰۰ نانوفاراد به زمین (GND) وصل کنید. برای تغذیه ۳.۳ ولت: پایه V_{\text{CC}} و پایه V3 را به یکدیگر متصل کرده و ولتاژ ۳.۳ ولت را به آنها اعمال کنید.
پرسش ۳: علت عدم شناسایی (Unknown Device) آی سی CH340G در ویندوز چیست؟
-
پاسخ: این مشکل معمولاً دو علت دارد: ۱. عدم نصب درایور CH341SER که با یک جستجوی ساده و نصب فایل EXE حل میشود. ۲. خرابی یا متصل نبودن کریستال ۱۲ مگاهرتز خارجی و خازنهای بارآن (۲۲ پیکوفاراد) روی مدار CH340G.
پرسش ۴: آیا این آیسی قابلیت جایگزینی مستقیم با FT232 یا CP2102 را دارد؟
-
پاسخ: از نظر عملکردی بله، دادههای سریال را کاملاً مشابه منتقل میکند. اما از نظر ترتیب پایهها (Pinout) یکسان نیستند و برای استفاده از CH340G باید مدار PCB متناسب با پایه های آن طراحی شود.
جمع بندی:
اگر در طراحی بردهای الکترونیکی یا سیستمهای میکروکنترلری به یک آی سی usb مطمئن، کمهزینه و پرسرعت نیاز دارید، ایسی ch340g بهترین گزینه است. این مبدل usb به ttl ch340g با پشتیبانی از پروتکل USB 2.0 و نرخ تبادل داده تا ۲ مگابیت بر ثانیه، ارتباط سریال میان رایانه و انواع میکروکنترلرهای AVR، STM32 و ESP را برقرار میسازد. وجود پایههای کنترلی DTR/RTS، پشتیبانی از سیستمعاملهای مختلف و ولتاژ کاری ۳.۳ تا ۵ ولت، این مبدل ch340 را به انتخابی اول در ساخت بردهای توسعه تبدیل کرده است. ما در فروشگاه پیشرو تلاشگران، آیسی CH340G اورجینال را با کیفیت تستشده و عملکرد پایداری عالی، برای تولیدکنندگان و طراحان صنعتی عرضه میکنیم.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت آی سی CH340G مراجعه کنید.
