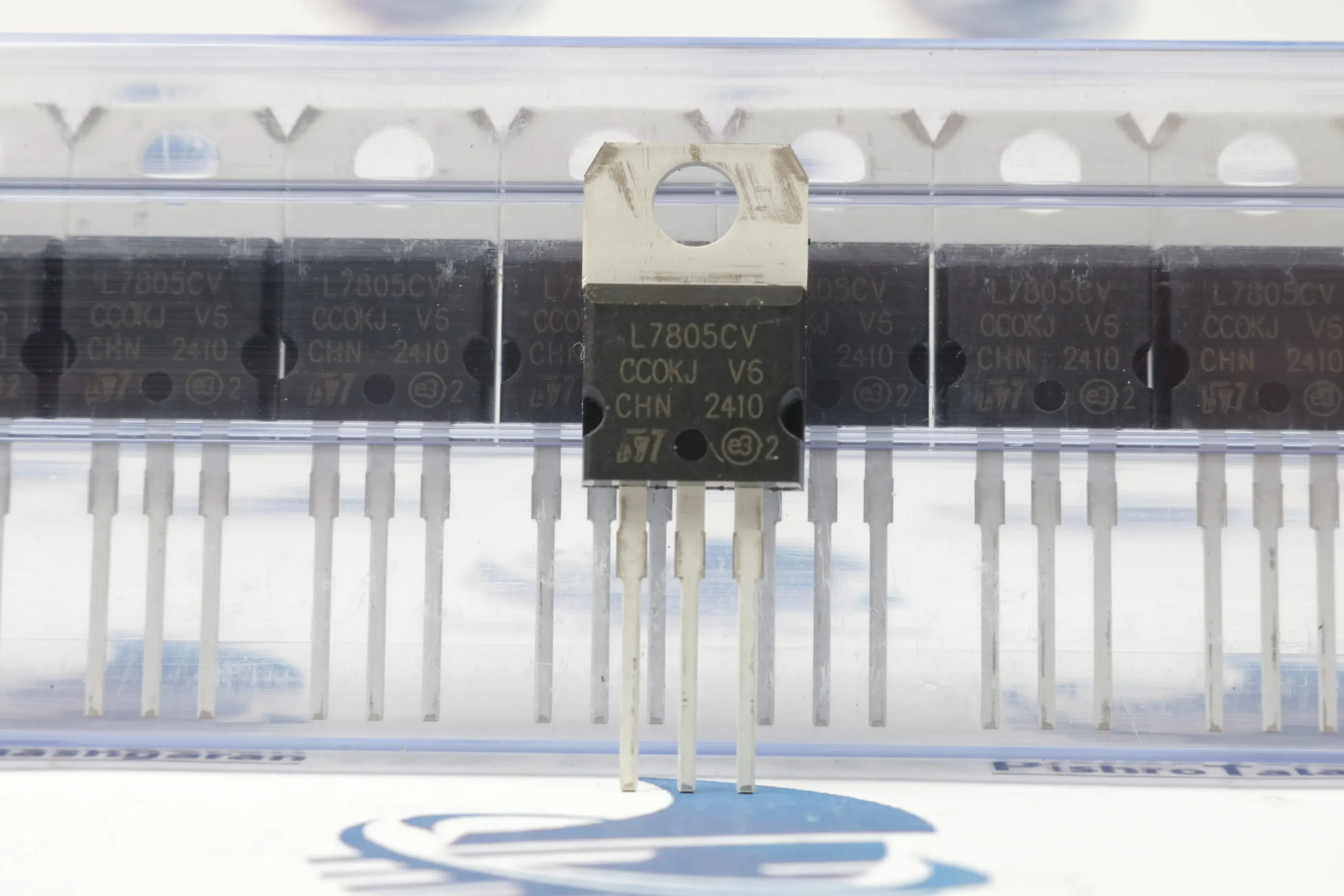

این رگولاتور انتخابی استاندارد برای تغذیه انواع میکروکنترلرها، سنسورها و پروژه‌های دیجیتال است. طراحی پکیج TO-220 نصب آسان هیت‌سینک را جهت پایداری در جریان‌های بالا تضمین می‌کند.

ویژگی‌های کلیدی و فنی رگولاتور 5 ولت 7805:

این رگولاتور به دلیل سادگی در استفاده و پایداری بالا، به استاندارد طلایی منابع تغذیه تبدیل شده است.

کاربردهای اصلی رگولاتور 7805:

رگولاتور 7805 در تقریباً هر مداری که نیاز به ولتاژ دیجیتال پایدار دارد، دیده می‌شود:

1. تغذیه میکروکنترلرها: تأمین ولتاژ دقیق 5 ولت برای بردهای Arduino، تراشه‌های AVR، PIC و سایر مدارهای منطقی.

2. شارژرهای USB: ساخت شارژرهای ساده برای موبایل و گجت‌هایی که با پورت USB کار می‌کنند.

3. منابع تغذیه خطی: تبدیل ولتاژ ترانسفورماتور و پل‌دیود به یک خروجی صاف و بدون نوسان.

4. تجهیزات تست و اندازه‌گیری: استفاده در مولتی‌مترها و اسیلوسکوپ‌ها به عنوان ولتاژ مرجع.

5. مدارهای صوتی: به دلیل نویز بسیار کمتر نسبت به رگولاتورهای سوئیچینگ، در بخش‌های حساس صوتی کاربرد دارد.

مزایای استفاده از آی سی رگولاتور L7805CV:

• ارزانی و فراوانی: در هر فروشگاه قطعات الکترونیکی به راحتی و با قیمت بسیار کم یافت می‌شود.

• سادگی مدار: برای راه‌اندازی فقط به دو خازن کوچک نیاز دارد.

• خروجی تمیز: برخلاف ماژول‌های کاهنده سوئیچینگ، نویز فرکانس بالا (EM) تولید نمی‌کند.

• دوام بالا: به دلیل سیستم‌های محافظتی داخلی، در برابر خطاهای انسانی (مثل اتصال کوتاه موقت) بسیار مقاوم است.

نکات مهم در طراحی:

1. اتلاف حرارت (Heat Dissipation): رگولاتورهای خطی مثل 7805 مابه‌تفاوت ولتاژ ورودی و خروجی را به صورت گرما تلف می‌کنند. توان تلفاتی از فرمول زیر محاسبه می‌شود:

   P = (V_{in} – V_{out}) \times I_{out}

   به عنوان مثال اگر ورودی 12 ولت و خروجی 1 آمپر باشد، 7 وات گرما تولید می‌شود که بدون هیت‌سینک بزرگ، آی‌سی در چند ثانیه می‌سوزد.

2. ولتاژ ورودی بهینه: بهترین ولتاژ برای ورودی بین 7 تا 9 ولت است. ورودی‌های بالاتر (مثل 24 ولت) باعث داغ شدن شدید قطعه می‌شوند.

3. خازن‌های بای‌پس: حتماً یک خازن 0.33\mu F در ورودی و یک خازن 0.1\mu F در خروجی (نزدیک به پین‌ها) قرار دهید تا از نوسان (Oscillation) جلوگیری شود.

جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت رگولاتور 7805 مراجعه کنید.
