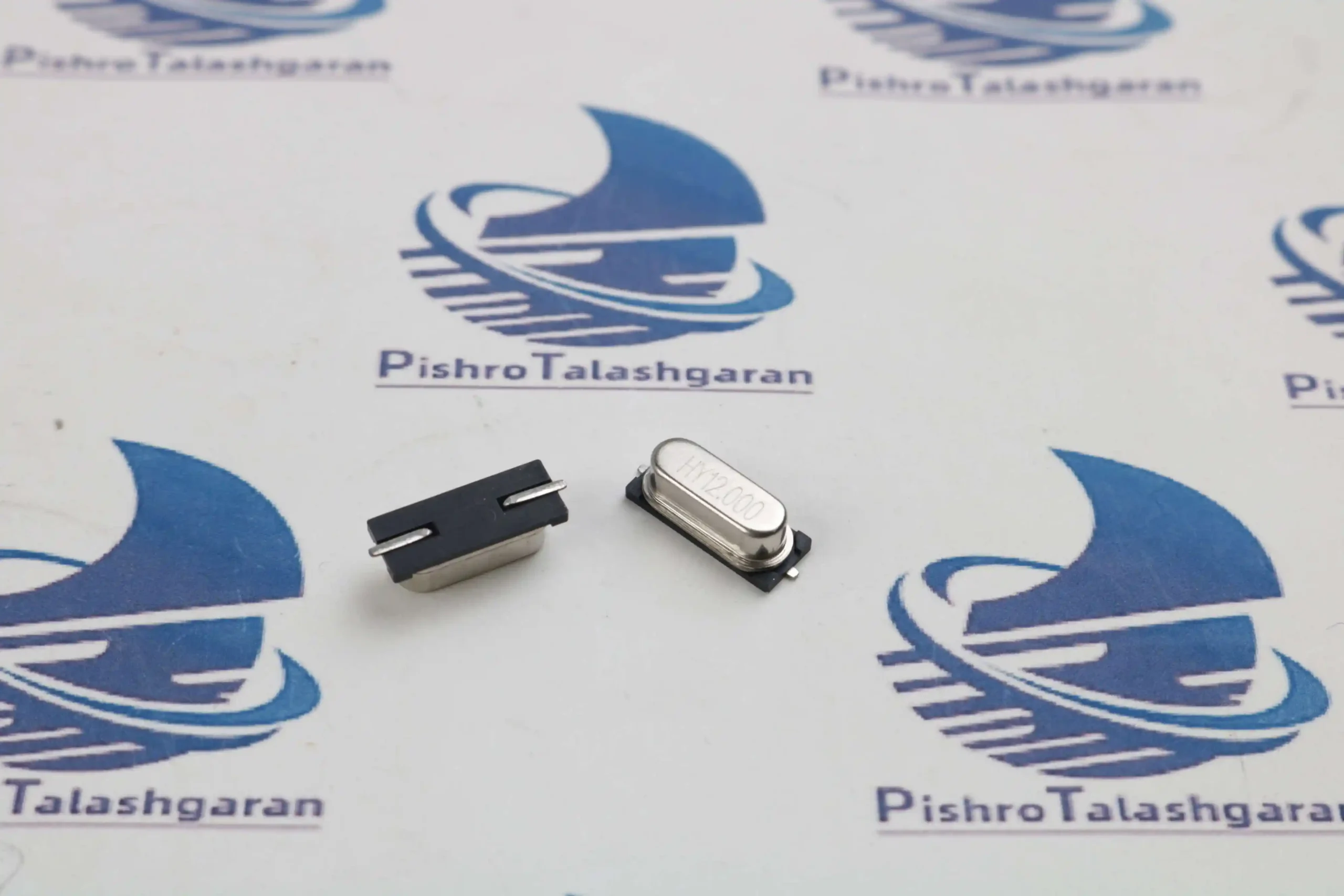

کریستال ۱۲ مگاهرتز SMD با دقت 10PPM، یک نوسان ساز الکتریسیته-مکانیکی (Quartz Crystal) بسیار دقیق و مینیاتوری است که به عنوان «قلب تپنده» یا منبع کلاک اصلی در مدارهای دیجیتال، میکروکنترلرها و تراشههای فرکانسی عمل میکند.
عبارت 10PPM (Parts Per Million) نشاندهنده خطای بسیار ناچیز و پایداری فرکانسی فوقالعاده بالای این کریستال است (تنها ۱۰ واحد خطا در هر میلیون واحد فرکانسی). این ویژگی در کنار بستهبندی سطحی (SMD)، این قطعه را به انتخابی بینقص برای مدارهای الکترونیکی مدرن و فشرده تبدیل کرده است که نیاز به سنکرونسازی دقیق دادهها دارند.
ویژگیهای کلیدی کریستال 12 مگاهرتز SMD:
این کریستال (CRYSTAL 12MHz SMD 10PPM) در پکیجهای استاندارد SMD (مانند ۲ پین یا ۴ پین در ابعاد 3.2×2.5 یا 5.0×3.2 میلیمتر) تولید میشود و به دلیل استفاده از کوارتز مرغوب، مقاومت بسیار بالایی در برابر تغییرات محیطی دارد.
| پارامتر فنی | مشخصات / مقدار | اهمیت در طراحی مدار و PCB |
| فرکانس نامی | 12.000 MHz (۱۲ مگاهرتز) | فرکانس پایهای استاندارد برای بسیاری از پردازندهها و پروتکلهای USB. |
| تلرانس/دقت فرکانس | 10PPM± (در دمای ۲۵ درجه) | خطای فوقالعاده کم؛ حیاتی برای پایداری ارتباطات سریال و وایرس. |
| نوع نصب (Mounting) | SMD (نصب سطحی) | کاهش فضای اشغالشده روی برد و مناسب برای مونتاژ اتوماتیک (Pick & Place). |
| ظرفیت خازن بار (C_L) | معمولاً 12pF تا 20pF | تعیینکننده مقدار خازنهای عدسی جانبی کریستال برای نوسانسازی پایدار. |
| مقاومت سری معادل (ESR) | حداکثر ۴۰ تا ۶۰ اهم | مقاومت داخلی پایین که سبب راهاندازی سریعتر کریستال و مصرف توان کمتر میشود. |
| محدوده دمای کاری | کریستال ۱۲ مگاهرتز | گرید صنعتی؛ حفظ پایداری فرکانسی در محیطهای گرم صنعتی. |
کاربردهای اصلی کریستال 12MHz SMD:
فرکانس ۱۲ مگاهرتز یکی از کلیدیترین فرکانسها در دنیای دیجیتال است. زیرا به راحتی میتوان با استفاده از ضربکنندههای فرکانسی داخلی (PLL)، آن را به فرکانسهای استاندارد دیگر (مثل ۴۸ مگاهرتز برای USB) تبدیل کرد:
- آیسیهای مبدل USB به سریال (USB-to-UART): اصلیترین کاربرد این کریستال smd در راهاندازی تراشههای معروفی مانند CH340G، CP2102 و FT232 است. از آنجا که پروتکل USB به شدت به زمانبندی حساس است. استفاده از دقت 10PPM مانع از قطع شدن ارتباط (Disconnect) یا خطا در ارسال دیتا (بیتارور) میشود.
- میکروکنترلرهای ARM و AVR: تأمین کلاک خارجی سیستم برای میکروکنترلرهای خانواده STM32، آیسیهای ATmega (مانند برد آردوینو نانو SMD) و سری LPC جهت اجرای دقیق و پایدار دستورات برنامه.
- تجهیزات اینترنت اشیاء (IoT) و ماژولهای وایرلس: استفاده در فرستنده-گیرندههای رادیویی، ماژولهای بلوتوث و وایفای که ارتباط پایدار آنها مستقیماً به کلاک بسیار دقیق بستگی دارد.
- تجهیزات صوتی و تصویری دیجیتال: در رسیورها، پردازندههای سیگنال دیجیتال (DSP) و کارتهای صدا برای هماهنگسازی (Sync) دقیق سیگنالهای صوتی و تصویری.
ویژگیهای مهم و مزایای رقابتی کریستال اسیلاتور smd:
-
دقت عالی در برابر مدلهای سنتی: کریستالهای معمولی بازار معمولاً دارای دقت 20PPM یا 30PPM هستند. دقت 10PPM این محصول تضمین میکند که مدار شما در طولانیمدت و با تغییرات دمایی، دچار شیفت فرکانسی (Drift) نشده و دقت ساعت یا تایمرهای داخلی میکروکنترلر حفظ میشود.
-
مقاومت در برابر شوک مکانیکی: ساختار داخلی کریستالهای SMD نسبت به مدلهای پایهدار (دیپ مانند HC-49S) در برابر لرزشهای شدید مکانیکی و ضربه بسیار مقاومتر است و اتصال آنها به برد سست نمیشود.
-
ابعاد بهینه و کاهش نویز الکترومغناطیسی (EMI): به دلیل حذف پایههای بلند در تکنولوژی SMD، مسیر سیگنال روی کلاک بسیار کوتاه شده و این امر انتشار نویزهای مغناطیسی مزاحم را در اطراف مدار به حداقل میرساند.
نکات مهم در طراحی و لحیمکاری
- محل قرارگیری روی PCB: کریستال باید در نزدیکترین فاصله ممکن به پایههای کلاک (OSC_IN و OSC_OUT) میکروکنترلر یا آیسی مربوطه قرار گیرد و دور آن خط زمین (GND) کشیده شود تا از خطوط دیگر نویز جذب نکند.
- انتخاب دقیق خازنهای بار: برای کارکرد دقیق کریستال در فرکانس ۱۲ مگاهرتز، حتماً خازنهای عدسی متصل به پایههای آن را بر اساس فرمول ظرفیت بار ($C_L$) دیتاشیت آیسی (معمولاً بین ۱۲ تا ۲۲ پیکوفاراد) انتخاب کنید.
