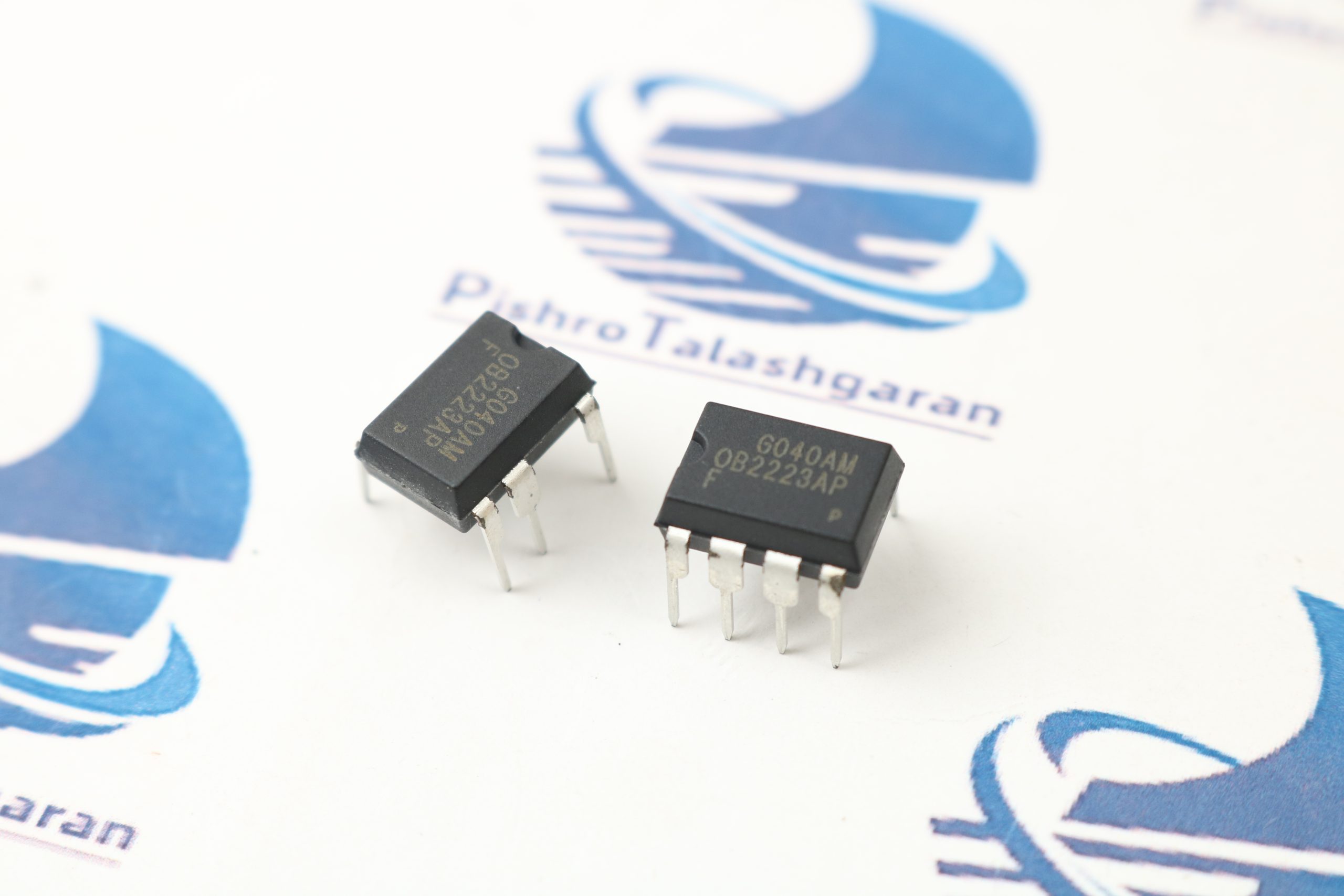

آیسی OB2223AP یک سوییچ آفلاین (Offline Switcher) با کارایی بالا و قیمت اقتصادی است که به طور اختصاصی برای طراحی منابع تغذیه سوییچینگ (SMPS) غیرایزوله با توان پایین طراحی شده است. این آی سی محصول شرکت On-Bright بوده و به دلیل حذف نیاز به اپتوکوپلر و ترانسفورماتورهای پیچیده، در دستگاههای کوچک بسیار محبوب است.
در واقع این آی سی یک کنترلر آفلاین با ماسفت داخلی قدرت است که برای ساخت منابع تغذیه کاهنده (Buck) غیرایزوله طراحی شده است. این IC با حذف اپتوکوپلر و قطعات جانبی متعدد، هزینه و حجم مدار را به حداقل میرساند. با بهرهگیری از سیستمهای حفاظتی کامل (جریان، حرارت و ولتاژ) و مصرف توان بسیار ناچیز در حالت انتظار، OB2223AP انتخابی ایدهآل برای بردهای لوازم خانگی، کلیدهای هوشمند و درایورهای LED کوچک است.
ویژگیهای کلیدی و مشخصات فنی آی سی OB2223AP:
این آیسی در دسته کنترلرهای Buck (کاهنده) یا Buck-Boost قرار میگیرد و با پکیج DIP-8 عرضه میشود.
| ویژگی فنی | توضیح | مزیت طراحی |
| ولتاژ ورودی | تا ۵۰۰ ولت DC | تحمل مستقیم ولتاژ یکسوشده برق شهر (220V AC). |
| ساختار داخلی | تراشه + MOSFET | ماسفت قدرت داخلی برای سادهسازی مدار و کاهش فضا. |
| نوع کنترل | Primary Side Control | حذف نیاز به اپتوکوپلر و مدار فیدبک ثانویه. |
| فرکانس سوییچینگ | ثابت و داخلی | کاهش نویز الکترومغناطیسی (EMI) و طراحی آسان فیلتر. |
| توان خروجی | تا ۲۰۰ میلیآمپر | مناسب برای بردهای کنترلر و نمایشگرهای کممصرف. |
| مصرف توان در حالت انتظار | کمتر از ۱۰۰ میلیوات | تطابق با استانداردهای مصرف انرژی بهینه. |
کاربردهای اصلی آی سی OB2223:
آی سی OB2223AP در وسایلی که نیاز به ولتاژ پایین (مثل ۵ یا ۱۲ ولت) دارند اما ایزولاسیون برقی (جدایی کامل از برق شهر) در اولویت اول نیست، به کار میرود:
لوازم خانگی کوچک: تغذیه بردهای کنترلر در پلوپز، مایکروویو، ماشین لباسشویی و ظرفشویی.
خانه هوشمند: تغذیه داخلی کلیدهای لمسی هوشمند، ماژولهای وایفای و رلههای تابلویی.
تجهیزات روشنایی: درایورهای LED کوچک و سنسورهای حرکتی مادون قرمز (PIR).
آداپتورهای دیواری ساده: منابع تغذیه بسیار ارزانقیمت که برای شارژرهای کمتوان استفاده میشوند.
ویژگیهای مهم و سیستمهای حفاظتی OB2223AP:
یکی از دلایل استفاده گسترده از OB2223AP، امنیت بالای آن در مقابل خطاهای مدار است:
Soft Start: جلوگیری از جهش ولتاژ در لحظه روشن شدن دستگاه.
OCP (حفاظت در برابر جریان بیش از حد): قطع جریان در صورت بروز اضافه بار.
OTP (حفاظت حرارتی): خاموش شدن خودکار آیسی در صورت بالا رفتن غیرمجاز دما.
VCC Under Voltage Lockout: اطمینان از اینکه آیسی فقط در ولتاژ صحیح شروع به کار میکند.
نکات حیاتی در طراحی و تعمیرات آی سی:
- ایمنی (Non-Isolated): به دلیل اینکه این آیسی در توپولوژی Buck استفاده میشود، خروجی آن نسبت به برق شهر ایزوله نیست. یعنی هنگام تست مدار روشن، خطر برقگرفتگی شدید در خروجی وجود دارد.
- سلف خروجی: کیفیت سلف (Choke) در این مدار بسیار مهم است. اشباع شدن سلف میتواند باعث سوختن آنی آیسی شود.
- تعمیرات: در صورتی که این آیسی در یک برد سوخته باشد، حتماً دیودهای یکسوساز و مقاومت فیوزی ورودی را چک کنید؛ زیرا معمولاً سوختن این آیسی با اتصال کوتاه همراه است.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت OB2223 مراجعه کنید.
