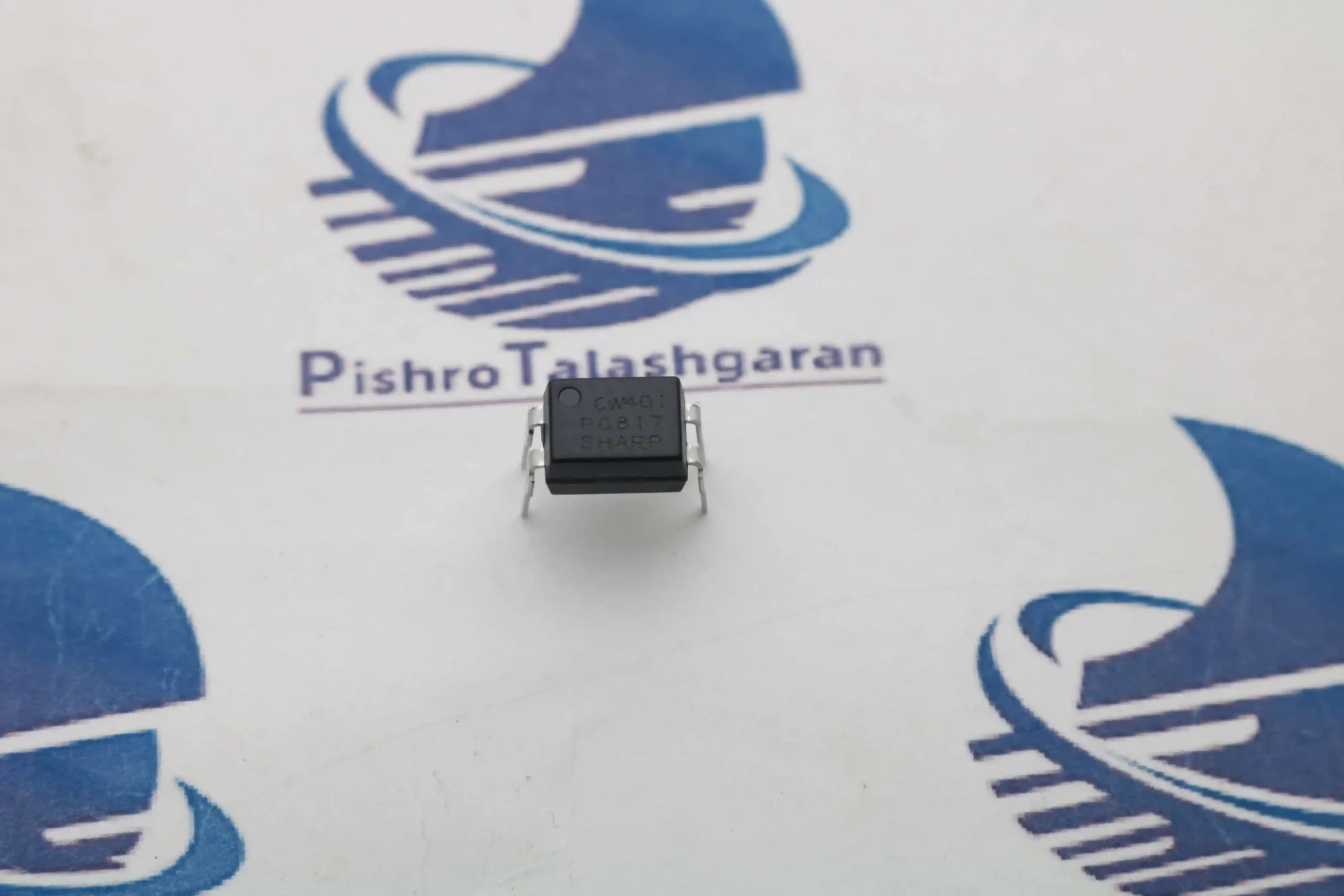

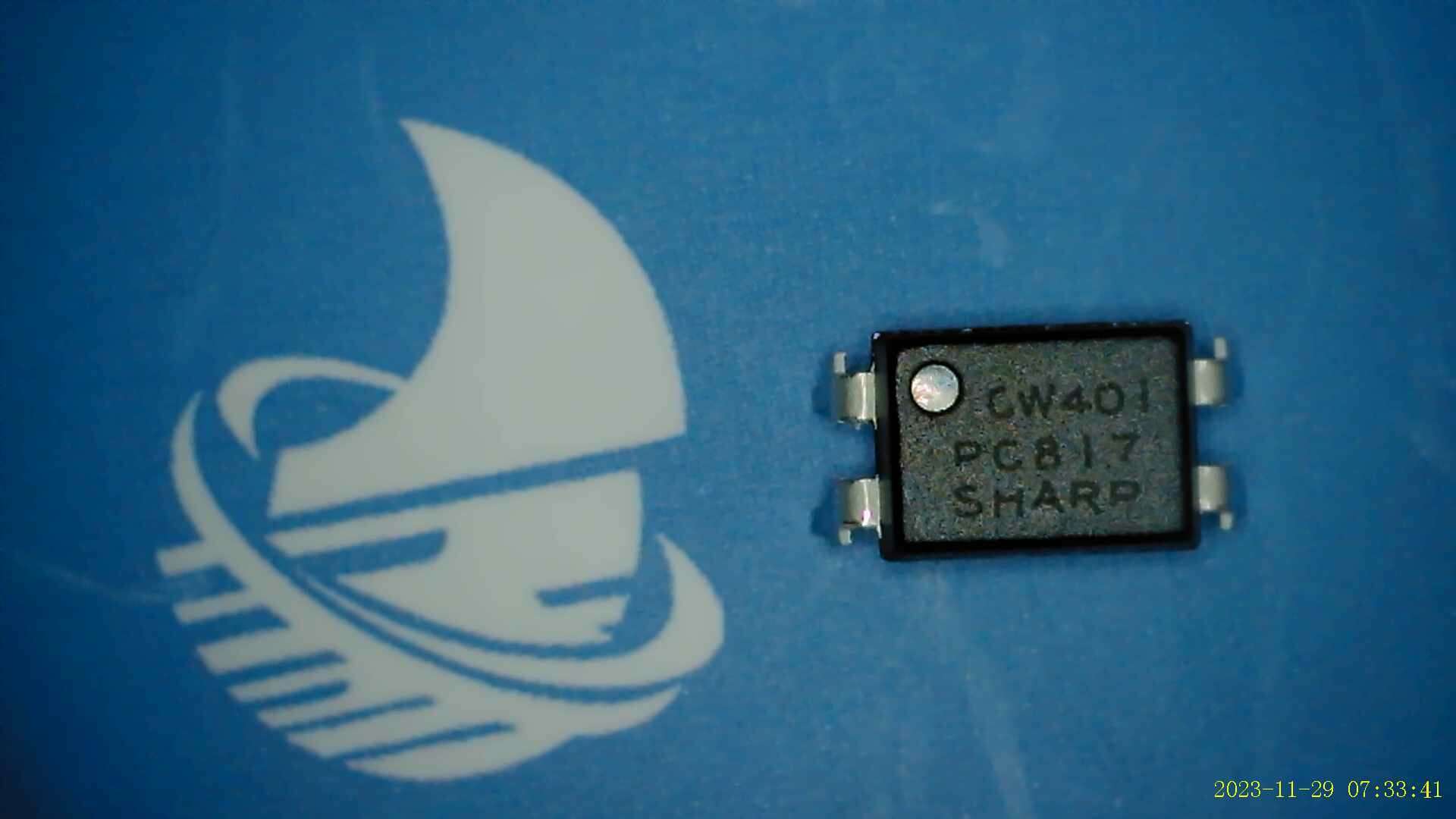

برای پاسخ به سوال اپتوکوپلر pc817 چیست باید گفت این آی سی یک ایزولاتور نوری 4 پایه با پکیج DIP-4 است که سیگنال‌های الکتریکی را از طریق نور مادون قرمز بین دو مدار مجزا منتقل می‌کند تا از بردهای حساس در برابر نوسانات ولتاژ و نویز محافظت کند.
مشخصات فنی و ویژگی‌های اصلی اپتوکوپلر PC817 پکیج DIP:
| مشخصه فنی | مقدار / توضیحات |
| مدل و پکیج | PC817 (پکیج DIP-4 پایه) |
| ولتاژ ایزولاسیون (Isolation Voltage) | 5000 ولت موثر (Vrms) |
| حداکثر ولتاژ کلکتور-امیتر (Vceo) | 80 ولت |
| حداکثر جریان مستقیم ورودی (IF) | 50 میلی‌آمپر |
| حداکثر جریان کلکتور خروجی (IC) | 50 میلی‌آمپر |
| نسبت انتقال جریان (CTR) | 50% تا 600% |
| زمان پاسخ‌گویی (Response Time) | 3 تا 18 میکروثانیه |
-
ایزولاسیون کامل الکتریکی: قطع ارتباط مستقیم الکتریکی بین ورودی و خروجی جهت جلوگیری از انتقال ولتاژهای بالا و شوک‌های الکتریکی.
-
ابعاد استاندارد DIP-4: قابلیت مونتاژ آسان روی فیبرهای مدار چاپی تک‌لایه و دولایه و همچنین استفاده راحت روی بردبورد.
-
حفاظت از میکروکنترلرها: جداسازی خطوط کنترل از بارهای سلفی یا پرمصرف مانند رله‌ها و موتورها.
-
مصرف انرژی ناچیز: راه‌اندازی فرستنده مادون قرمز داخلی با جریان‌های بسیار پایین.
کاربردهای اصلی تراشه اپتوکوپلر PC817 پکیج DIP:
پیاده‌سازی مدار اپتوکوپلر pc817 در پروژه‌ها و تجهیزات زیر بسیار پرکاربرد است:
-
منابع تغذیه سوئیچینگ (SMPS): جداسازی و انتقال سیگنال فیدبک از سمت خروجی ولتاژ بالا به بخش کنترل ولتاژ پایین.
-
واسط میکروکنترلر و تجهیزات صنعتی: اتصال ایمن خروجی آردوینو، ARM یا PLC به تریاک‌ها، رله‌ها و درایورها.
-
حذف نویز و ایزولاسیون زمین (Ground Loop Isolation): جلوگیری از تداخل نویزهای صنعتی در خطوط انتقال داده و سیگنال‌های آنالوگ/دیجیتال.
-
کارت‌های ورودی/خروجی صنعتی: ایزوله کردن سیستم‌های جمع‌آوری داده و حسگرهای خارجی در اتوماسیون صنعتی.
سوالات متداول (FAQ)
۱. اپتوکوپلر pc817 چیست و پایه‌های آن چگونه کار می‌کنند؟
این آی‌سی دارای 4 پایه است؛ پایه‌های 1 (آند) و 2 (کاتد) به دیود نورافشان (LED) مادون قرمز ورودی متصل هستند. پایه‌های 3 (امیتر) و 4 (کلکتور) نیز خروجی ترانزیستور نوری را تشکیل می‌دهند. با عبور جریان از دیود ورودی، نور مادون قرمز ساطع شده و پایه کلکتور را به امیتر متصل (روشن) می‌کند.
۲. مقاومت ورودی سری با LED در مدار اپتوکوپلر pc817 چگونه محاسبه می‌شود؟
دیود ورودی این آی‌سی افت ولتاژی حدود 1.2 ولت دارد و جریان مناسب برای عملکرد مطمئن آن بین 10 تا 20 میلی‌آمپر است. با استفاده از فرمول ساده زیر میتوانید مقاومت مناسب را محاسبه کنید:
مقاومت (اهم) = (ولتاژ ورودی – 1.2) / جریان ورودی به آمپر
یا به فرم انگلیسی: R = (Vin – 1.2) / IF
(به عنوان مثال برای ولتاژ ورودی 5 ولت و جریان 10 میلی‌آمپر، استفاده از یک مقاومت 330 اهم مناسب است).
۳. تفاوت پکیج DIP و SMD در این آی‌سی چیست؟
پکیج DIP دارای پایه‌های سیمی برای مونتاژ درون سوراخ‌های برد (Through-Hole) یا نصب روی سوکت است. پکیج SMD (مانند PC817S) ابعاد کوچک‌تری دارد و روی سطح برد لحیم می‌شود. مشخصات الکتریکی و کاربرد هر دو پکیج کاملاً یکسان است.
۴. آیا از PC817 می‌توان در مدارهای با فرکانس بالا (High-Speed) استفاده کرد؟
خیر؛ زمان پاسخ‌گویی این قطعه در حد چند میکروثانیه است و برای سیگنال‌های فرکانس پایین و متوسط (تا چند ده کیلوهرتز) مناسب است. برای کاربردهای سرعت بالا یا پروتکل‌های ارتباطی پرسرعت، باید از مدل‌هایی مانند 6N137 یا 6N136 استفاده شود.
جهت کسب اطلاعات بیشتر میتوانید در قسمت دیتاشیت اپتوکوپلر PC817، به موارد مورد نیاز خود دسترسی داشته باشید.
