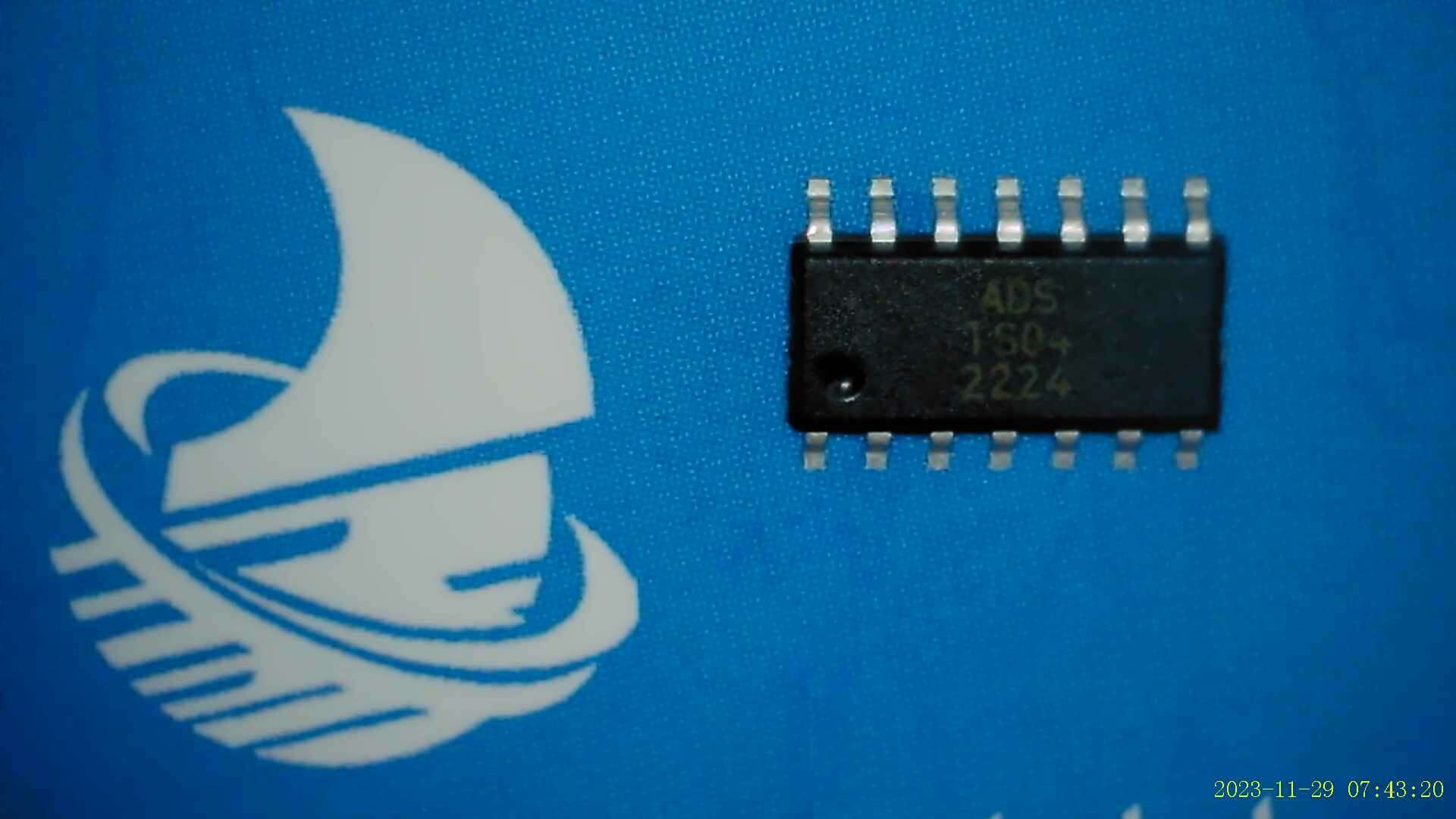

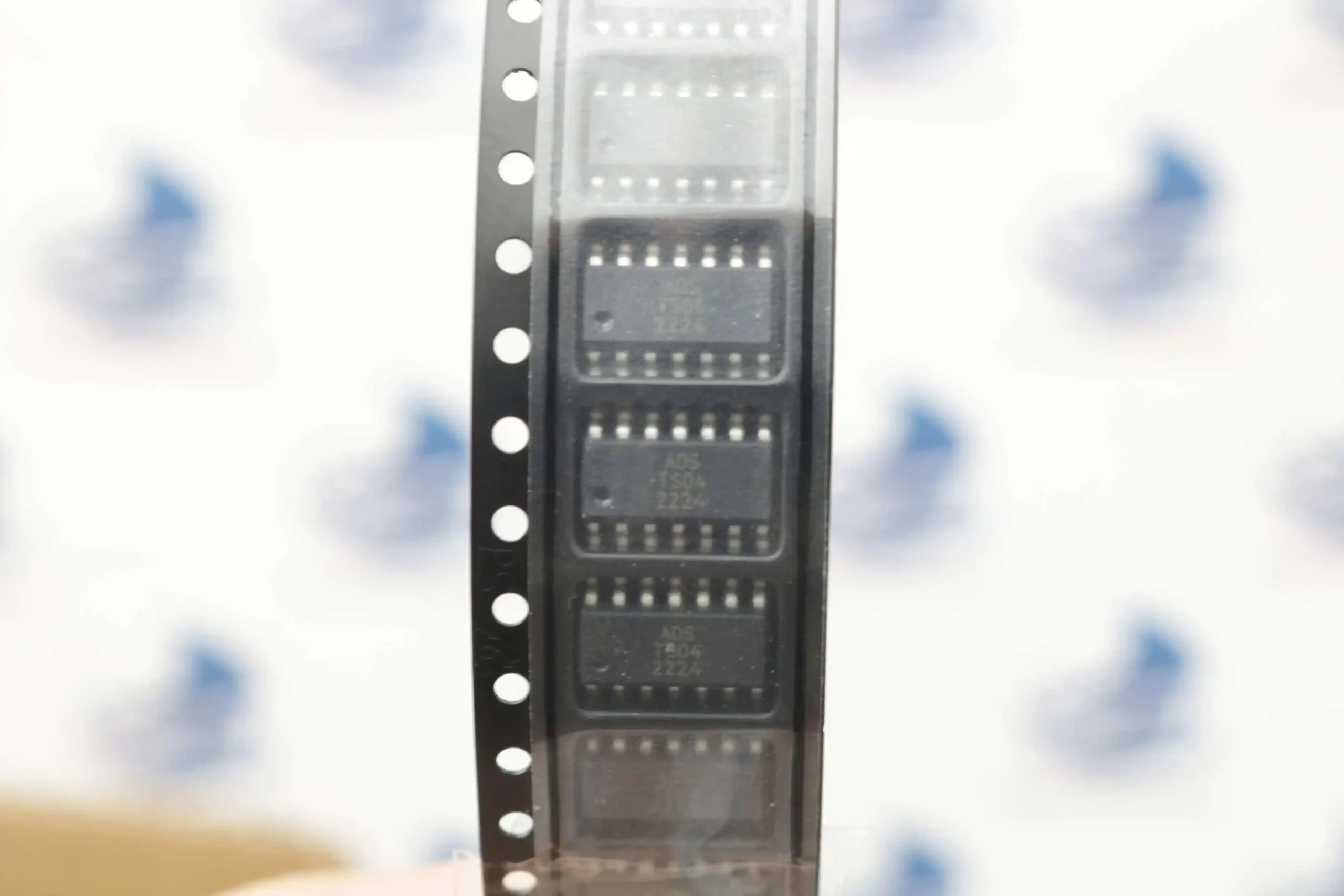

آی سی تاچ خازنی TS04 یک درایور و کنترلر لمسی ۴ کاناله است که برای جایگزینی کلیدهای مکانیکی در پنل‌های کنترل الکترونیکی استفاده می‌شود. تراشه درایور تاچ خازنی TS04 پکیج SOP-14 با بهره‌گیری از فناوری سنجش خازنی و پایداری بالا در برابر نویزهای محیطی، امکان پیاده‌سازی سریع کلیدهای لمسی را روی انواع سطوح عایق فراهم می‌سازد.
مشخصات فنی و ویژگی‌های کلیدی آی سی تاچ خازنی TS04:
| پارامتر فنی | مقدار / مشخصات |
| مدل آی‌سی | TS04 |
| تعداد کانال‌های لمسی | 4 کانال مستقل |
| نوع پکیج | SOP-14 (نصب سطحی / SMD) |
| ولتاژ کاری (تغذیه) | 2.5V تا 5.0V DC |
| روش تنظیم حساسیت | از طریق خازن‌های خارجی (Sense Capacitors) |
| خروجی‌ها | خروجی‌های دیجیتال متناظر با هر کانال لمسی |
| دمای کاری | -40°C تا +85°C |
ویژگی‌های برجسته آی سی تاچ TS04:
-
پشتیبانی از ۴ کانال مجزا: مدیریت هم‌زمان ۴ کلید لمسی بدون تداخل یا ایجاد خطای متقابل.
-
کالیبراسیون خودکار: دارای سیستم داخلی جهت انطباق خودکار با تغییرات دما، رطوبت و شرایط محیطی.
-
مقاومت بالا در برابر نویز: ایمنی مناسب در برابر نویزهای الکترومغناطیسی (EMI) و نوسانات خط تغذیه.
-
عملکرد از پشت سطوح عایق: تشخیص لمس از پشت دیواره‌های شیشه‌ای، پلاستیکی، پلکسی‌گلاس و چوبی.
-
مصرف انرژی بسیار پایین: ایده‌آل برای استفاده در تجهیزات شارژی و پرتابل که مدیریت مصرف باتری اهمیت دارد.
کاربردهای اصلی تراشه درایور تاچ خازنی TS04 پکیج SOP-14:
این ای سی تاچ در صنایع مختلف الکترونیک و اتوماسیون کاربرد گسترده‌ای دارد:
-
لوازم خانگی هوشمند: ساخت پنل‌های لمسی در هود، اجاق‌گاز، فر، یخچال، ماشین لباسشویی و مایکروویو.
-
کلید و پریزهای هوشمند: طراحی کلیدهای لمسی مدرن دیواری و تجهیزات خانه هوشمند (Smart Home).
-
تجهیزات صنعتی و پزشکی: ساخت پنل‌های ایزوله و ضدآب که نیاز به شستشو و ضدعفونی مداوم دارند.
-
سیستم‌های کنترل دسترسی (Access Control): استفاده در کیپدهای لمسی، آیفون‌های تصویری و قفل‌های دیجیتال.
-
اسباب‌بازی‌ها و گجت‌های هوشمند: جایگزینی کلیدهای برجسته و مکانیکی جهت افزایش زیبایی و طول عمر دستگاه.
سوالات متداول (FAQ)
۱. حساسیت کلیدها در این تراشه چگونه تنظیم می‌شود؟
حساسیت هر کانال به صورت سخت‌افزاری و با تغییر ظرفیت خازن‌های خارجی متصل به پین‌های کالیبراسیون تنظیم می‌شود. انتخاب خازن با ظرفیت بالاتر، حساسیت سنسور به لمس را افزایش می‌دهد.
۲. آیا این آی‌سی می‌تواند لمس را از پشت شیشه یا پلاستیک ضخیم تشخیص دهد؟
بله؛ TS04 قادر است تغییرات ظرفیت خازنی را از پشت سطوح عایق غیرفلزی (مانند شیشه و پلاستیک) تا ضخامت چند میلی‌متر به‌دقت تشخیص دهد.
۳. تفاوت آی‌سی TS04 با مدل‌های تک‌کاناله مانند TTP223 چیست؟
تراشه TS04 یک درایور ۴ کاناله مجزاست و امکان کنترل ۴ کلید لمسی را به صورت هم‌زمان در یک پکیج واحد SOP-14 ارائه می‌دهد، در حالی که مدل‌هایی مانند TTP223معمولاً فقط یک کانال خروجی دارند.
۴. برای جلوگیری از تحریک کاذب و نویز در مدار چه راهکاری پیشنهاد می‌شود؟
استفاده از خازن بای‌پاس (Decoupling) مناسب در نزدیک‌ترین فاصله به پین تغذیه (VCC و GND) آی‌سی و همچنین رعایت اصول طراحی صفحه زمین (Ground Plane) در فیبر مدار چاپی، نویز را به حداقل می‌رساند.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت آی سی TS04N مراجعه کنید.
