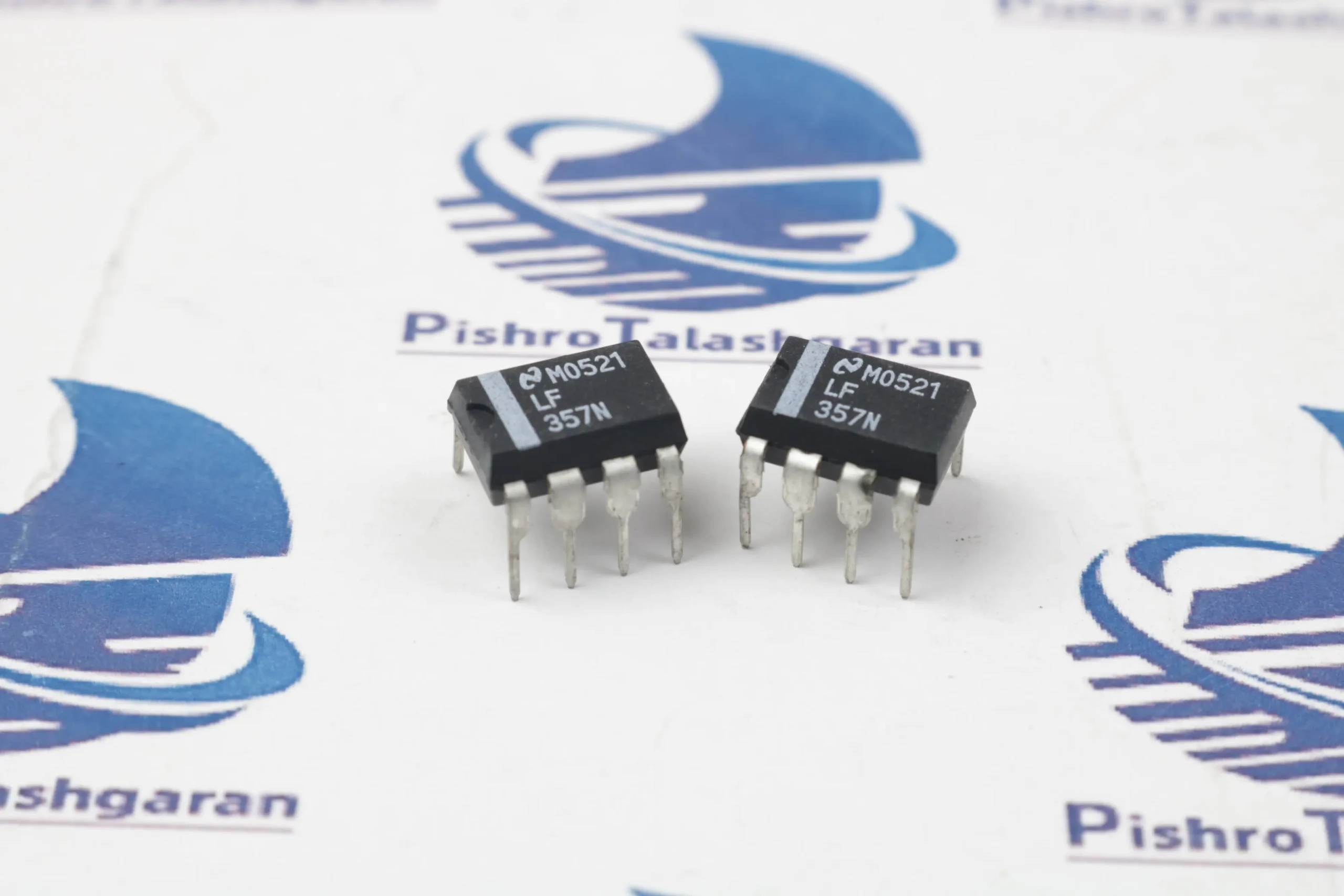

آی سی LF357N یک تقویتکننده عملیاتی (Op-Amp) تککاناله با سرعت بسیار بالا و ورودی JFET است. این قطعه در پکیج DIP-8 به دلیل ترکیب ویژگیهایی چون پهنای باند عریض و جریان آفست ورودی بسیار کم، به عنوان یک انتخاب ایدهآل برای پروژههای ابزار دقیق و تقویت سیگنالهای سریع شناخته میشود.
ویژگیهای کلیدی و مشخصات فنی:
آی سی LF357 در واقع نسخه بهبودیافته و سریعتر LF356 است که برای پایداری در بهرههای بالاتر (حداقل بهره ۵) بهینه شده است.
| ویژگی فنی | مقدار / توضیح | اهمیت در طراحی |
| نوع ورودی | JFET | امپدانس ورودی بسیار بالا (10^{12} \Omega) که بارگذاری روی سنسور را به صفر میرساند. |
| سرعت پاسخ (Slew Rate) | 50 V/μs | سرعت بسیار بالا در تغییرات ولتاژ خروجی (مناسب برای سیگنالهای پالس). |
| پهنای باند (Gain Bandwidth) | 20 MHz | امکان تقویت سیگنالهای فرکانس بالا با دقت زیاد. |
| جریان آفست ورودی | بسیار ناچیز (30pA) | جلوگیری از خطای اندازهگیری در مدارات انتگرالگیر و حساس. |
| ولتاژ تغذیه | ±5V تا ±18V | بازه گسترده ولتاژ برای استفاده در منابع تغذیه متقارن. |
| پکیج | DIP-8 | مناسب برای بردهای آموزشی، سوراخدار و تعمیرات آسان. |
کاربردهای اصلی آی سی LF357N:
این آیسی در مداراتی که نیاز به دقت و سرعت همزمان دارند، میدرشد:
مبدلهای جریان به ولتاژ (I-V Converters): به دلیل جریان ورودی ناچیز، بهترین گزینه برای تقویت سیگنال فوتودیودها و سنسورهای نوری است.
تقویتکنندههای پهنباند (Wideband Amplifiers): استفاده در سیستمهای صوتی Hi-Fi و پیشتقویتکنندههای ویدئویی با نویز کم.
مدارات نمونهبردار و نگهدار (Sample and Hold): سرعت بالای این قطعه اجازه میدهد ولتاژ در زمان بسیار کوتاهی ذخیره شود.
فیلترهای فعال سریع: طراحی فیلترهای پایینگذر و بالاگذر با فرکانس قطع بالا و دقت زیاد.
انتگرالگیرهای دقیق: به دلیل جریان نشت بسیار کم ورودی، از دریفت (Drift) خروجی در زمانهای طولانی جلوگیری میکند.
ویژگیهای متمایز و نکات طراحی آی سی LF357N پکیج DIP-8:
پایداری در بهره بالا: توجه داشته باشید که LF357 برخلاف مدل LF355، برای بهرههای کمتر از ۵ (مثل بافر ولتاژ) طراحی نشده است. اگر به بهره ۱ نیاز دارید، باید از LF356 استفاده کنید.
نویز ولتاژ پایین: این قطعه دارای نویز بسیار کمی است که آن را برای تقویت سیگنالهای ضعیف سنسورها عالی میکند.
تنظیم آفست (Offset Null): پینهای ۱ و ۵ برای اتصال یک پتانسیومتر جهت صفر کردن دقیق ولتاژ آفست خروجی تعبیه شدهاند.
نکات حیاتی برای استفاده از آی سی:
- خازن بایپس: به دلیل سرعت بالای این آیسی (50 V/μs)، حتماً از خازنهای سرامیکی 100nF در نزدیکترین فاصله به پینهای تغذیه (+V و -V) استفاده کنید تا از نوسان (Oscillation) جلوگیری شود.
- جدا بودن مسیرهای سیگنال: در طراحی PCB، مسیر ورودیهای حساس را از مسیر خروجی و تغذیه دور نگه دارید تا اثر تزویج خازنی کاهش یابد.
- تغذیه متقارن: برای عملکرد بهینه، این آیسی نیاز به ولتاژ مثبت و منفی دارد (مثلاً +15V و -15V).
