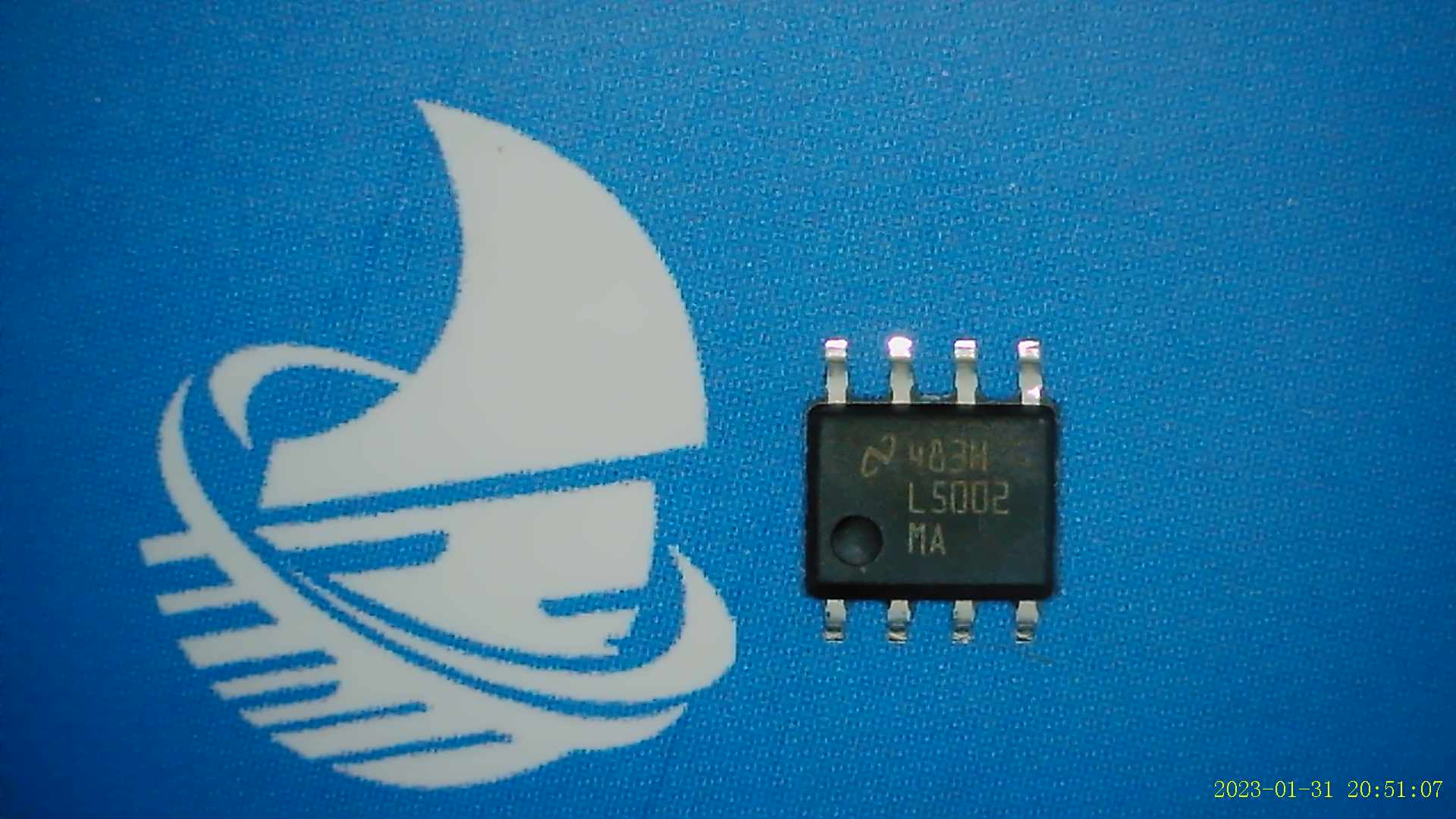

آی سی LM5002MAX پکیج 8-SOIC یک رگولاتور سوئیچینگ Step-Down (Buck) ولتاژ بالا و چندمنظوره (High Voltage Switch Mode Regulator) از شرکت Texas Instruments است که به دلیل انعطافپذیری بالا، در توپولوژیهای مختلفی از جمله Boost (افزاینده)، Flyback، Forward و SEPIC مورد استفاده قرار میگیرد. این تراشه شامل درایور داخلی Gate برای راهاندازی ماسفت خارجی بوده و مناسب منابع تغذیه صنعتی و سیستمهای پرقدرت است.
این قطعه در پکیج 8-SOIC عرضه میشود و برای سیستمهایی که نیاز به تبدیل ولتاژ با راندمان بالا در فضای محدود دارند، انتخابی ایدهآل است.
ویژگیهای کلیدی و اصلی LM5002MAX
این آی سی به دلیل تحمل ولتاژ بالا و داشتن سوئیچ داخلی قدرتمند، از رقبای خود متمایز است:
| ویژگی فنی | مقدار / توضیح | اهمیت در طراحی |
| ولتاژ ورودی (V_{IN}) | ۳.۱ ولت تا ۷۵ ولت | بازه ورودی بسیار گسترده، مناسب برای سیستمهای مخابراتی و صنعتی. |
| ولتاژ سوئیچ داخلی | تا ۹۵ ولت | تحمل ولتاژ بسیار بالا که نیاز به قطعات محافظ خارجی را کاهش میدهد. |
| جریان سوئیچ خروجی | ۰.۵ آمپر (۵۰۰ میلیآمپر) | توانایی مدیریت بارهای متوسط در پکیجی کوچک. |
| فرکانس سوئیچینگ | قابل تنظیم تا ۱.۵ مگاهرتز | امکان استفاده از سلف و خازنهای کوچکتر برای کاهش ابعاد برد. |
| قابلیت استارت نرم (Soft Start) | داخلی | جلوگیری از جهش ناگهانی جریان (Inrush Current) هنگام روشن شدن مدار. |
| مدارهای حفاظتی | قطع حرارتی و محدودکننده جریان | افزایش ضریب اطمینان و طول عمر مدار در شرایط کاری سخت. |
| پکیج | 8-SOIC | پکیج استاندارد و محبوب با نصب آسان و دفع حرارتی مناسب. |
کاربردهای آی سی LM5002MAX پکیج 8-SOIC
به دلیل پشتیبانی از توپولوژیهای مختلف، این IC در طیف وسیعی از صنایع کاربرد دارد:
تجهیزات مخابراتی (Telecom):
تولید ولتاژهای مورد نیاز بخشهای مختلف از خطوط تغذیه ۴۸ ولتی استاندارد مخابراتی.
تجهیزات توزیع برق صنعتی:
تبدیل ولتاژهای بالا در سیستمهای اتوماسیون صنعتی به ولتاژهای پایینتر برای میکروکنترلرها.
تامین تغذیه از باتریهای سری شده:
در سیستمهایی که از چندین باتری لیتیومی سری استفاده میکنند و ولتاژ ورودی بالایی دارند.
مبدلهای ایزوله (Flyback):
استفاده در منابع تغذیهای که نیاز به جداسازی الکتریکی (Isolation) بین ورودی و خروجی دارند.
درایورهای LED ولتاژ بالا:
تامین جریان ثابت برای رشتههای طولانی LED که نیاز به ولتاژ خروجی بالایی دارند.
ساختار و شماتیک پایه LM5002
در طراحی با LM5002، شما میتوانید با تغییر چیدمان قطعات خارجی (سلف، دیود و خازن)، عملکرد آن را تعیین کنید. برای مثال در حالت Boost، ولتاژ خروجی همیشه بزرگتر از ورودی خواهد بود.
نکات مهم در طراحی و راه اندازی
فرکانس کاری: فرکانس سوئیچینگ توسط یک مقاومت خارجی تعیین میشود. فرکانس بالاتر به معنی قطعات کوچکتر اما تلفات سوئیچینگ بیشتر است.
خنکسازی: اگرچه پکیج SOIC-8 کوچک است، اما در جریانهای بالا میتواند گرم شود. طراحی مناسب لایه مسی (Copper Pour) زیر آیسی به انتقال حرارت کمک میکند.
خازنهای ورودی/خروجی: از خازنهای با مقاومت سری معادل (ESR) پایین (مانند سرامیکی X7R) استفاده کنید تا ریپل ولتاژ به حداقل برسد.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت LM5002MAX مراجعه کنید.
