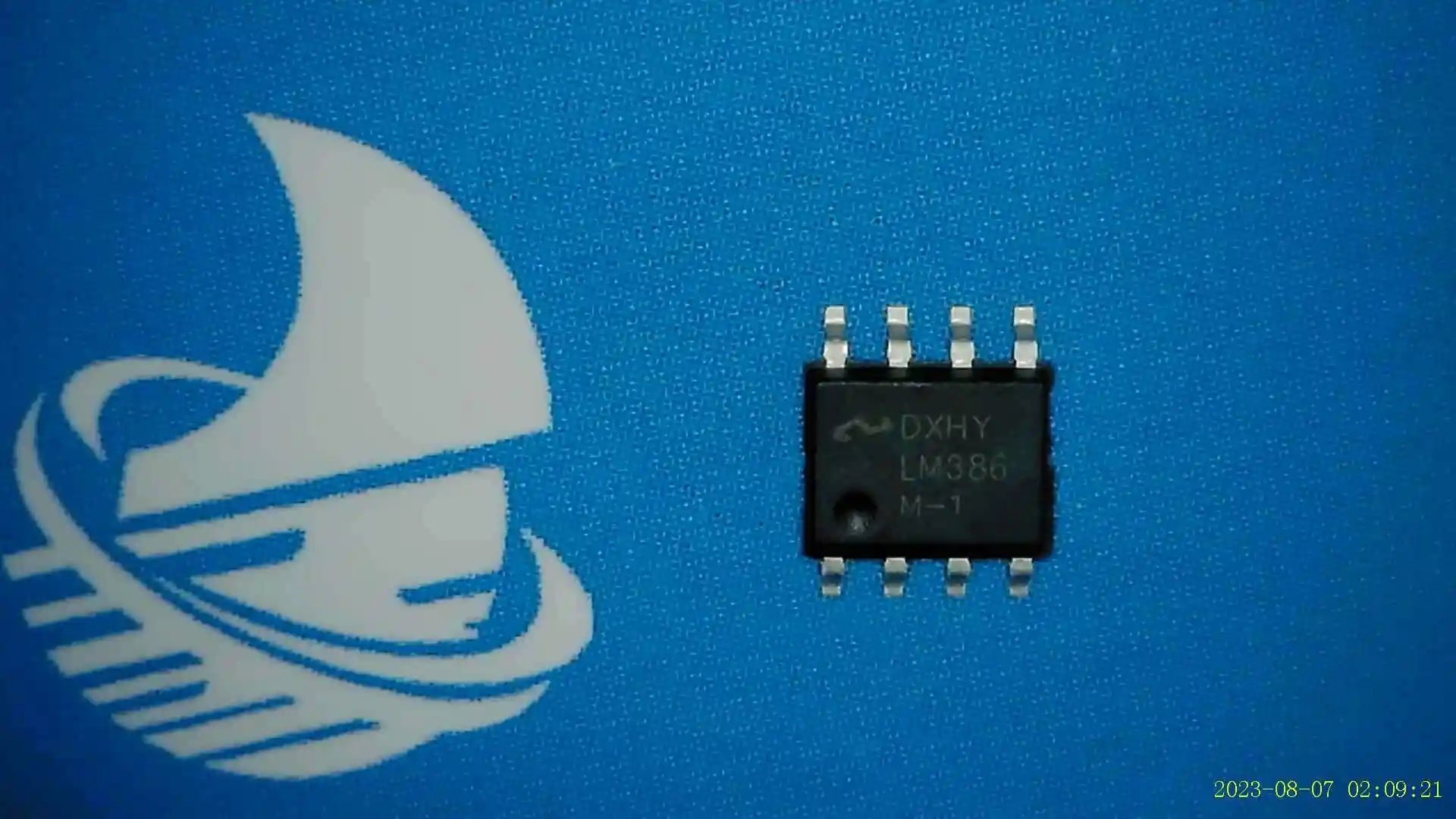

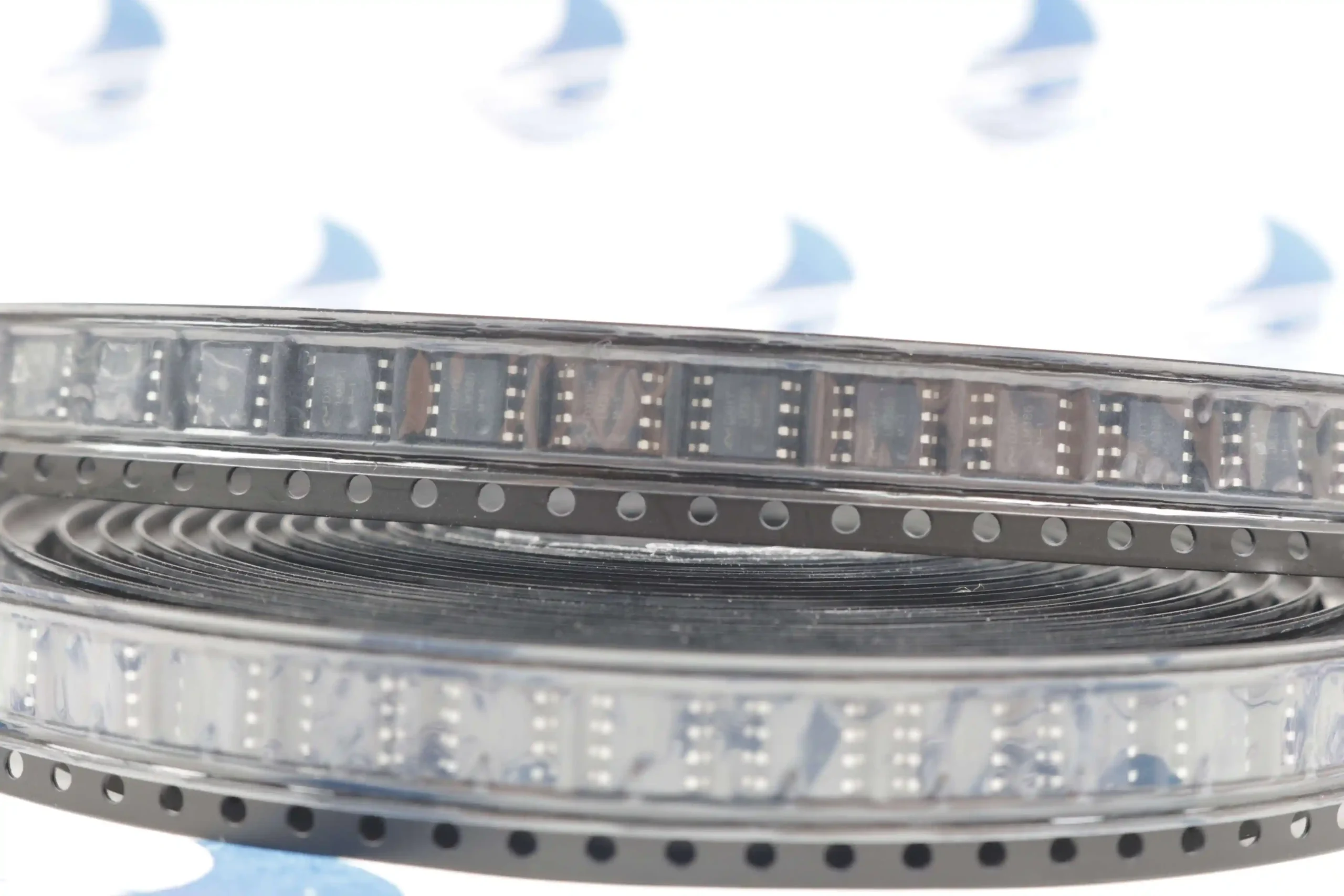

آی سی تقویت کننده ولتاژ پایین صوتی LM386 پکیج SOP-8 یک تقویتکننده عملیاتی قدرت (Power Amplifier) است که به طور اختصاصی برای استفاده در کاربردهای صوتی با ولتاژ پایین و مصرف باتری بهینه طراحی شده است. پکیج SOP-8 شکل مینیاتوری و نصب سطحی (SMD) این آی سی محبوب است که به طراحان اجازه میدهد مدارات صوتی فوقالعاده کوچکی را روی بردهای الکترونیکی پیادهسازی کنند.
ویژگیهای کلیدی آی سی تقویت کننده ولتاژ پایین صوتی LM386 پکیج SOP-8:
بزرگترین مزیت تراشه LM386 این است که برای راهاندازی به حداقل قطعات جانبی نیاز دارد و بهره (Gain) آن به طور پیشفرض در داخل تراشه تنظیم شده است.
| ویژگی فنی | مقدار / توضیح | اهمیت در طراحی |
| ولتاژ تغذیه | ۴ تا ۱۲ ولت DC (مدل استاندارد) | ایدهآل برای کار با باتریهای کتابی ۹ ولتی، لیتیمی یا USB ۵ ولت. |
| جریان مصرفی استاتیک | بسیار ناچیز (حدود ۴ میلیآمپر) | صرفهجویی بالا در مصرف انرژی و افزایش طول عمر باتری. |
| بهره صوتی (Gain) | قابل تنظیم از ۲۰ تا ۲۰۰ | بدون قطعه جانبی بهره ۲۰ است و با یک خازن خارجی تا ۲۰۰ بالا میرود. |
| توان خروجی | حدود ۳۰۰ تا ۷۰۰ میلیوات | قدرت کافی برای درایو کردن بلندگوهای کوچک ۸ اهمی. |
| میزان اعوجاج (THD) | بسیار پایین (حدود ۰.۲٪) | ارائه صدای شفاف و بدون نویز در حجمهای صدای استاندارد. |
| پکیج | SOP-8 (SMD) | ابعاد بسیار کوچک برای مدارهای فشرده و مدرن. |
کاربردهای اصلی تراشه تقویت کننده ولتاژ پایین صوتی LM386:
هر کجا که نیاز به بلند کردن صدای یک سیگنال ضعیف و پخش آن از یک بلندگوی کوچک باشد، LM386 حضور دارد:
-
رادیوهای AM/FM جیبی: تقویت نهایی سیگنال دریافتی از دمدولاتور رادیو و فرستادن آن به بلندگو.
-
پیشتقویتکننده (Pre-Amplifier) میکروفون: افزایش دامنه سیگنالهای ضعیف دریافتی از میکروفونهای خازنی جهت پردازش توسط میکروکنترلرها.
-
پخشکنندههای صوتی پرتابل: استفاده در برد ماژولهای پخش صوتی کوچک (مثل MP3 پلیرهای جیبی و ماژولهای سخنگو).
-
سیستمهای اینترکام و آیفونهای تصویری: مدارات مکالمه دوطرفه در درب بازکنها و سیستمهای پیجینگ کوچک.
-
سازهای الکترونیکی و اسباببازیها: مدار پخش صدای عروسکها، بازیهای الکترونیکی دستساز و مینیگیتارهای تمرینی.
ویژگیهای مهم و متمایز آی سی LM386:
-
تغذیه تککاناله (Single Supply): برخلاف بسیاری از اپامپهای سنتی که نیاز به تغذیه متقارن (مثلاً \pm15V) دارند، این آیسی با یک ولتاژ مثبت ساده و زمین (GND) بهخوبی کار میکند.
-
زمین خودکار ورودی: ورودیهای این آیسی به طور داخلی نسبت به زمین مرجعگذاری شدهاند، بنابراین سیگنال ورودی میتواند مستقیماً و بدون نیاز به بایاس کردن، به آیسی متصل شود.
-
پین Bypass (پایه ۷): با متصل کردن یک خازن از این پایه به زمین، میتوان نویزهای ناشی از منبع تغذیه را به شدت کاهش داد و به صدایی شفافتر دست یافت.
نکات حیاتی در طراحی مدار صوتی توسط آی سی آمپلی فایر صوتی LM386:
-
جلوگیری از خودنوسانی (Oscillation): به دلیل فرکانس بالای آیسی، حتماً باید یک شبکه زوبل (شامل یک خازن 0.05\mu F و یک مقاومت ۱۰ اهم به صورت سری) در خروجی (پایه ۵) قرار گیرد تا از سوختن آیسی یا ایجاد صدای سوت جلوگیری شود.
-
خازن کوپلاژ خروجی: جریان خروجی حاوی ولتاژ DC است؛ بنابراین حتماً باید یک خازن الکترولیتی بزرگ (مثلاً $250\mu F$) بین پایه خروجی و بلندگو قرار گیرد تا فقط سیگنال صوتی (AC) به بلندگو برسد.
-
نزدیکی خازن تغذیه: خازن صافی منبع تغذیه باید در نزدیکترین فاصله ممکن به پایه ۶ (Vcc) لحیم شود تا نویز سوئیچینگ محیط روی صدا تأثیر نگذارد.
جهت کسب اطلاعات بیشتر میتوانید در قسمت دیتاشیت آی سی آمپلی فایر صوتی LM386، به موارد مورد نیاز خود دسترسی داشته باشید.
