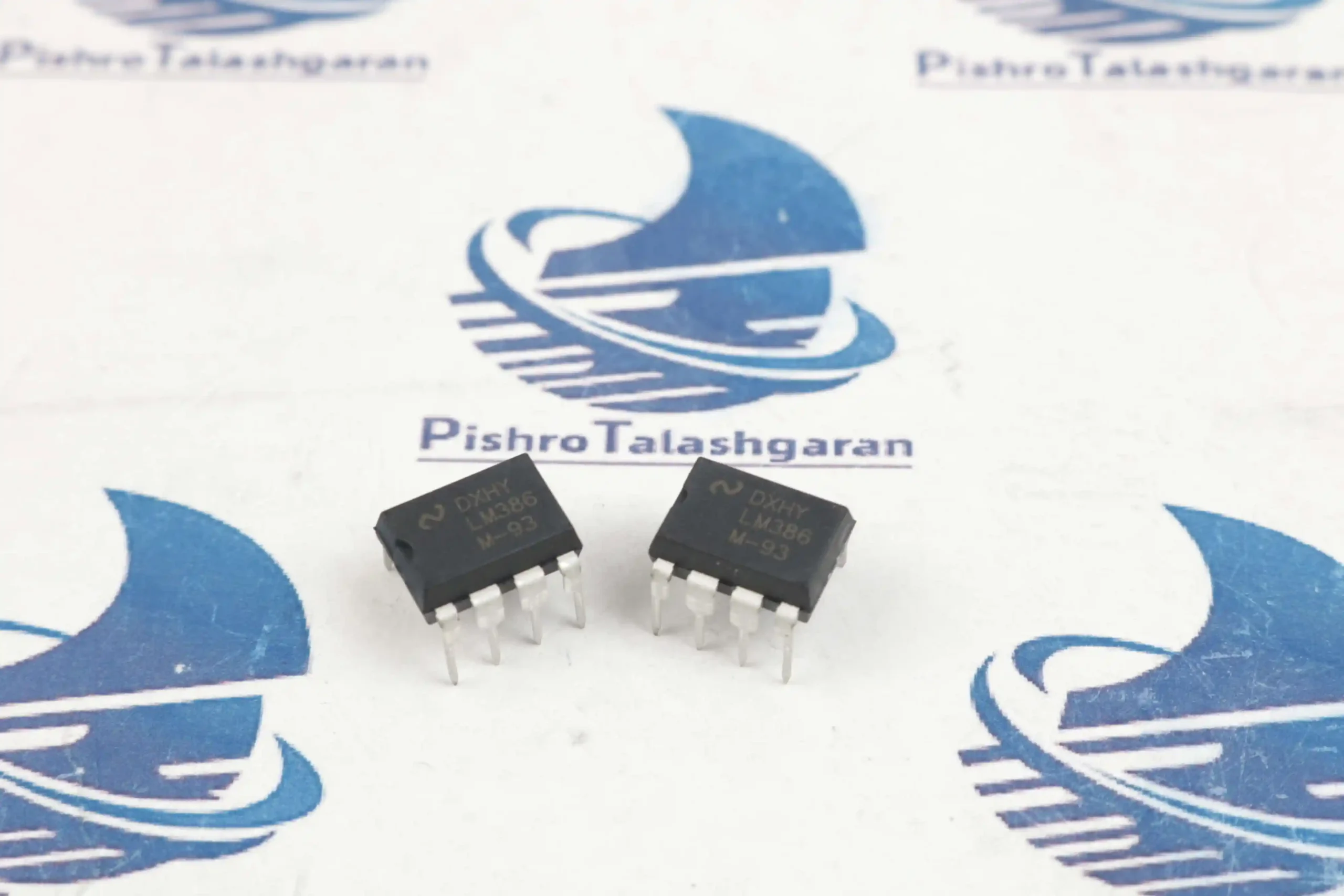

آی سی آمپلی فایر LM386 پکیج DIP یک تقویت‌کننده قدرت صوتی (Audio Power Amplifier) بسیار محبوب، ارزان و ساده است که دهه‌هاست به دلیل سادگی در راه‌اندازی و تعداد کم قطعات جانبی، اولین انتخاب برای پروژه‌های صوتی کوچک و آموزشی محسوب می‌شود. این آی سی در پکیج DIP-8 عرضه می‌شود و به دلیل ابعاد کوچک و کارکرد با ولتاژ پایین، برای ساخت آمپلی‌فایرهای پرتابل بسیار ایده‌آل است.درواقع آی سی LM386 یک تقویت‌کننده عملیاتی (Op-Amp) مخصوص صوت است که می‌تواند سیگنال‌های صوتی ضعیف را دریافت کرده و تا حدی تقویت کند که بتواند یک بلندگوی کوچک (معمولاً 4 یا 8 اهم) را درایو کند.

کاربردهای اصلی آی سی آمپلی فایر LM386 پکیج DIP :

• اسپیکرهای کوچک و قابل حمل: ساخت آمپلی‌فایرهای کوچک باتری‌خور برای موبایل یا MP3 پلیر.
• پروژه‌های آموزشی و آزمایشگاهی: برای درک اصول اولیه تقویت‌کننده‌های صوتی.
• سیستم‌های اینترکام و پیجینگ ساده: در تجهیزات مخابراتی کوچک.
• ساخت گیتار آمپلی‌فایر کوچک: بسیار محبوب بین علاقه‌مندان به موسیقی برای ساخت مینی‌آمپ‌های گیتار (مانند “Ruby Amp”).
• تقویت‌کننده هدفون: برای درایو کردن هدفون‌های معمولی.
• آلارم‌ها و سیستم‌های هشدار: برای تقویت صدا در مدارهای هشداردهنده صوتی.
• کاربردهای دیگر: تقویت صدای اسپیکر، پروژه‌های صوتی، آمپلی‌فایر کوچک، مدارهای آموزشی و DIY

ویژگی‌های مهم و فنی آی سی LM386:

• ولتاژ کاری وسیع: از 4 ولت تا 12 ولت (ایده‌آل برای استفاده با باتری‌های کتابی 9 ولت یا باتری‌های لیتیمی).
• تعداد قطعات جانبی بسیار کم: برای راه‌اندازی، تنها به چند خازن و مقاومت ساده نیاز دارد.
• خروجی متصل به زمین (Ground Referenced): خروجی مستقیماً به بلندگو متصل می‌شود (معمولاً با یک خازن کوپلینگ).
• توان خروجی مناسب: در ولتاژ 9 ولت و بار 8 اهم، توانی در حدود 0.5 تا 1 وات ارائه می‌دهد که برای یک اتاق کوچک کافی است.
• پکیج DIP-8: به راحتی روی بردبورد (Breadboard) یا بردهای سوراخ‌دار نصب می‌شود.
• مصرف جریان پایین در حالت سکون: حدود 4 میلی‌آمپر (مناسب برای دستگاه‌های باتری‌خور).

نکته کلیدی برای استفاده از آی سی:

اگر می‌خواهید صدای باکیفیت و “های‌فای” (Hi-Fi) داشته باشید، LM386 گزینه مناسبی نیست، زیرا در ولوم‌های بالا کمی اعوجاج (Distortion) تولید می‌کند. اما اگر به دنبال یک مدار ساده، سریع، ارزان برای پروژه‌های DIY هستید، هیچ گزینه‌ای بهتر از LM386 نیست!

جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت ای سی lm386 مراجعه کنید.
