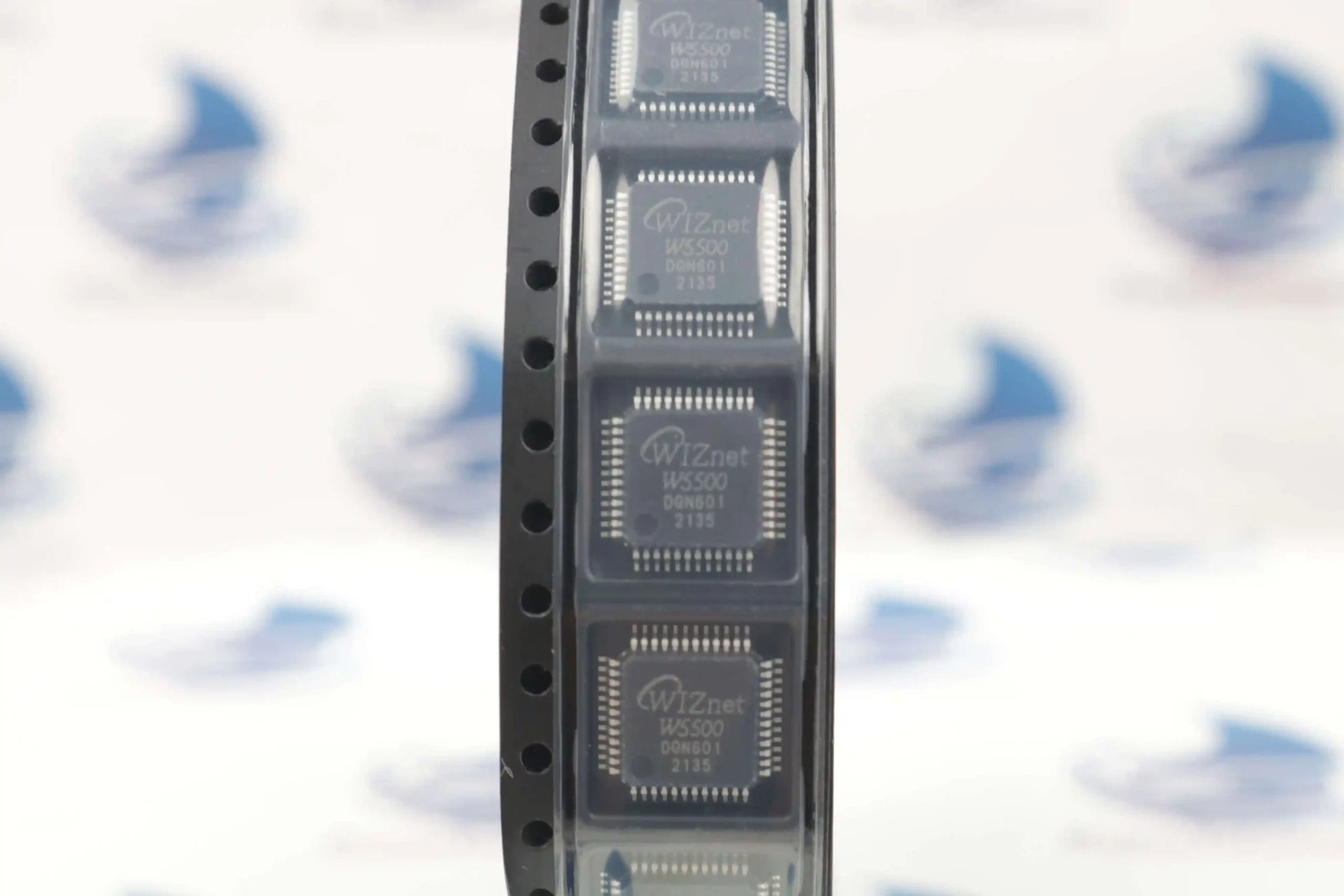

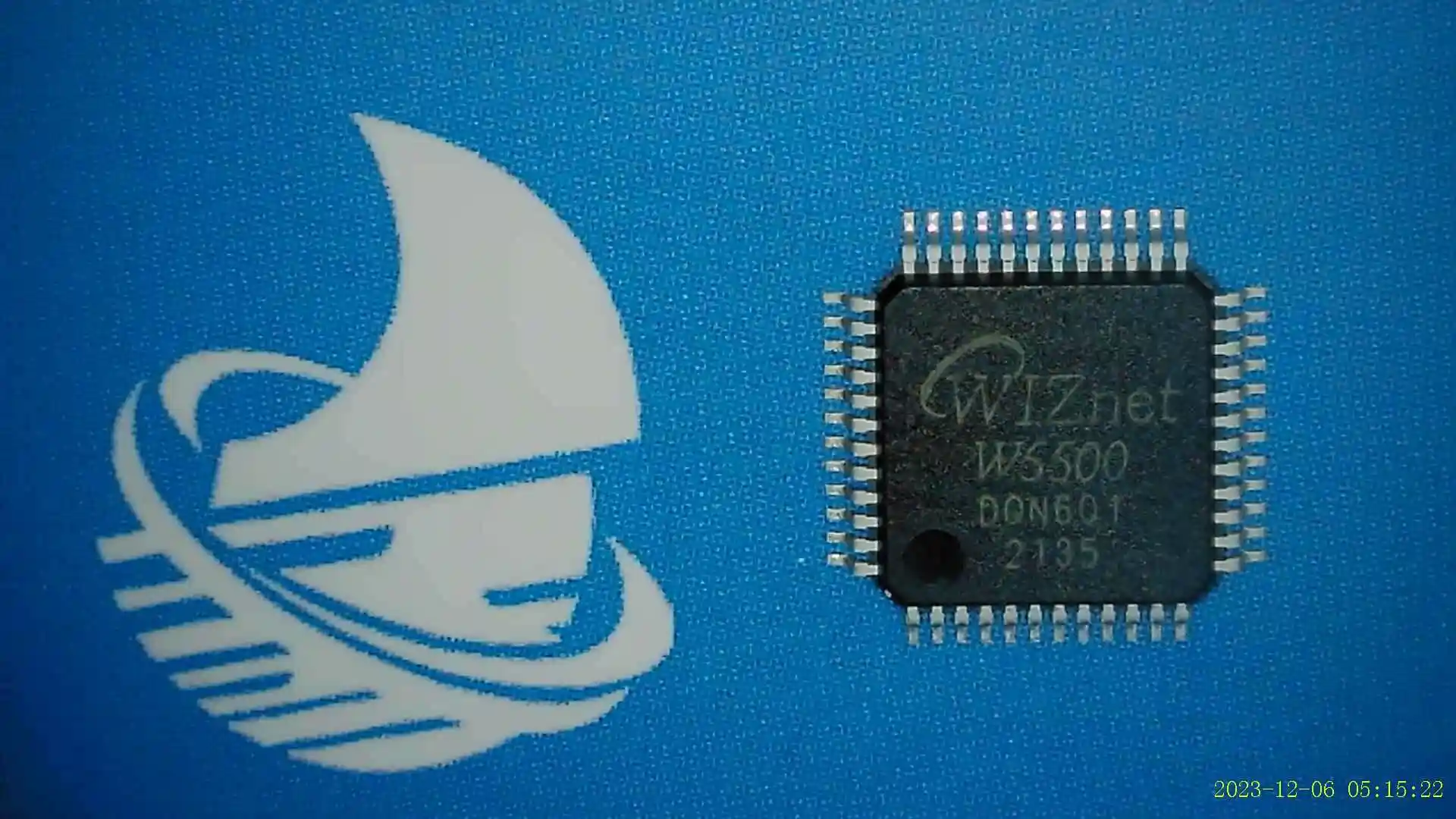

آی سی کنترلر شبکه SMD W5500 ساخت شرکت WIZnet، یک تراشه کنترل اترنت سختافزاری با پکیج LQFP-48 است که برای افزودن ارتباط اترنت (Ethernet 10/100 Mbps) به میکروکنترلرها و سیستمهای نهفته طراحی شده است. این ای سی شبکه با دارا بودن پشته سختافزاری کامل TCP/IP (شامل لایههای Network و Transport) و لایه فیزیکی (PHY) داخلی، بار پردازش پروتکلهای شبکه را به کلی از روی دوش پردازنده اصلی برمیدارد و ارتباطی سریع و پایدار را از طریق گذرگاه SPI فراهم میکند.
مشخصات فنی آی سی کنترلر شبکه SMD W5500:
| مشخصه فنی | مقدار / شرایط کاری (مطابق دیتاشیت) |
| تراشه و سازنده | W5500 / WIZnet |
| نوع پکیج | LQFP-48 (نصب سطحی SMD) |
| رابط ارتباطی با میکروکنترلر | SPI (پشتیبانی از Mode 0 و Mode 3 تا فرکانس ۸۰ مگاهرتز) |
| پوتکلهای سختافزاری (Hardwired) | TCP, UDP, IPv4, ICMP, ARP, IGMP, PPPoE |
| حافظه بافر داخلی | ۳۲ کیلوبایت (مشترک برای بافرهای TX/RX) |
| تعداد سوکتهای همزمان | ۸ سوکت مستقل |
| لایه فیزیکی (PHY) | 10BaseT / 100BaseTX داخلی با پشتیبانی از Auto-Negotiation |
| ولتاژ تغذیه کاری | ۳.۳ ولت مستقیم (DC) |
| تحمل ولتاژ پایههای I/O | 5V Tolerant (سازگار با سطح منطقی ۵ ولت) |
| حالتهای کاهش مصرف انرژی | Power Down و Wake on LAN (از طریق بستههای UDP) |
ویژگیهای برجسته آی سی شبکه W5500 پکیج SMD:
-
پشته شبکه سختافزاری کامل: عدم نیاز به پیادهسازی پشتههای سنگین مانند LwIP در میکروکنترلر، که باعث صرفهجویی شدید در حافظه Flash و RAM پردازنده میشود.
-
گذرگاه SPI بسیار پرسرعت: پشتیبانی از فرکانس clock تا ۸۰ مگاهرتز و امکان استفاده از فریمهای متغیر برای انتقال سریعتر دادهها.
-
مدیریت انعطافپذیر بافر: قابلیت تخصیص حافظه بافر بین سوکتها (از ۰ تا ۱۶ کیلوبایت برای هر سوکت) تا سقف مجموع ۳۲ کیلوبایت.
-
مصرف انرژی و تولید حرارت پایین: نسبت به نسلهای قبلی خود (مانند W5100) توان مصرفی کمتر و بازدهی بالاتری دارد.
فرمولهای محاسباتی مربوط به تراشه:
جهت جلوگیری از بهمریختگی متن هنگام کپی، فرمولها به صورت متنی ساده ارائه شدهاند:
۱. شرط تخصیص حافظه بافر سوکتها:
مجموع حافظه تخصیصیافته به بافرهای ارسال (Tx) و دریافت (Rx) تمامی ۸ سوکت نباید از کل ظرفیت حافظه داخلی (۳۲ کیلوبایت) تجاوز کند:
Total_Buffer = Sum(Tx_Buffer_Size_n + Rx_Buffer_Size_n) <= 32 KB
(در این فرمول n شماره سوکت از 0 تا 7 است و مقدار بافر هر سوکت میتواند 0، 1، 2، 4، 8 یا 16 کیلوبایت انتخاب شود).
۲. محاسبه حداکثر نرخ انتقال نظری روی گذرگاه SPI:
Max_SPI_Throughput = SPI_Clock_Frequency * Bus_Efficiency
(که در آن SPI_Clock_Frequency حداکثر ۸۰ مگاهرتز بوده و Bus_Efficiency با توجه به Overhead فریمهای آدرس و کنترل معمولاً بین ۶۰٪ تا ۸۰٪ قرار میگیرد).
کاربردهای اصلی آی سی شبکه W5500:
-
تجهیزات اینترنت اشیاء (IoT): اتصال مطمئن و سیمی سنسورها و عملگرها به شبکه اینترنت یا سرورهای محلی.
-
اتوماسیون صنعتی و PLCها: ساخت مبدلهای پروتکل (مانند Modbus RTU به Modbus TCP) و کنترلرهای تحت شبکه.
-
تجهیزات امنیتی و کنترل دسترسی: دستگاههای کارتخوان، سیستمهای حضور و غیاب و ثبت تردد تحت شبکه.
-
سیستمهای مانیتورینگ پزشکی و خانه هوشمند: انتقال دادههای حیاتی با پایداری بالا و بدون قطع و وصلی.
نکات مهم در راه اندازی w5500:
برای راه اندازی w5500 روی فیبر مدار چاپی (PCB)، توجه به الزامات سختافزاری زیر ضروری است:
-
نوسانساز: استفاده از یک کریستال ۲۵ مگاهرتز با دقت بالا (با خازنهای بار ۱۸ تا ۲۲ پیکوفاراد) متصل به پایههای XI و XO.
-
سوکت اترنت (MagJack): خروجیهای تفاضلی TXP/TXN و RXP/RXN باید به یک ترانسفورماتور ایزولاسیون اترنت (۱:۱) متصل شوند. استفاده از سوکتهای RJ45 دارای ترانس داخلی (MagJack) رایجترین روش است.
-
تغذیه و فیلترینگ: پایههای تغذیه ۳.۳ ولت باید دارای خازنهای بایپاس (Decoupling) ۱۰۰ نانوفاراد در نزدیکترین فاصله به پایههای آی سی باشند.
سوالات متداول (FAQ) درباره آی سی W5500:
۱. تفاوت اصلی آی سی کنترلر شبکه SMD W5500 با مدل قدیمیتر W5100 چیست؟
W5500 از رابط SPI بسیار پرسرعتتر (تا ۸۰ مگاهرتز در برابر ۸ مگاهرتز W5100) پشتیبانی میکند، پکیج کوچکتر و فشردهتری دارد (LQFP-48 در برابر MQFP-80)، توان مصرفی و حرارت تولیدی آن به مراتب کمتر است و ساختار مدیریت بافر حافظه در آن انعطافپذیری بیشتری دارد.
۲. آیا برای راه اندازی w5500 با میکروکنترلرهای ۵ ولتی (مثل آردوینو UNO یا AVR) نیاز به مبدل سطح ولتاژ (Level Shifter) است؟
خیر. با اینکه تغذیه خود آی سی ۳.۳ ولت است، اما پایههای ورودی و خروجی دیجیتال (I/O) این تراشه کنترل اترنت تحمل ولتاژ ۵ ولت (5V Tolerant) را دارند و میتوان پایههای SPI آن را مستقیماً به میکروکنترلرهای ۵ ولت متصل کرد.
۳. آیا ای سی شبکه W5500 از پروتکلهای امنیتی SSL/TLS یا HTTPS بهصورت سختافزاری پشتیبانی میکند؟
خیر. لایه سختافزاری W5500 تا سطح لایه انتقال (TCP/UDP) را پوشش میدهد. برای استفاده از پروتکلهای امنیتی مانند TLS/SSL یا HTTPS، رمزنگاری دادهها باید بهصورت نرمافزاری روی میکروکنترلر میزبان انجام شده و سپس دادههای رمزنگاریشده از طریق سوکت TCP به W5500 ارسال شوند.
۴. چرا در برخی طراحیها، سرعت واقعی انتقال داده از حداکثر سرعت تئوری SPI کمتر است؟
سرعت واقعی نهایی به عواملی مانند سرعت پردازش میکروکنترلر میزبان، نحوه مدیریت وقایع (Interrupt یا Polling)، اندازه بافر تخصیصیافته به سوکت و Overhead پروتکل TCP/IP بستگی دارد. استفاده از ارتباط SPI مبتنی بر DMA در میکروکنترلر، سرعت انتقال را به حداکثر میرساند.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت آی سی W5500 مراجعه کنید.
