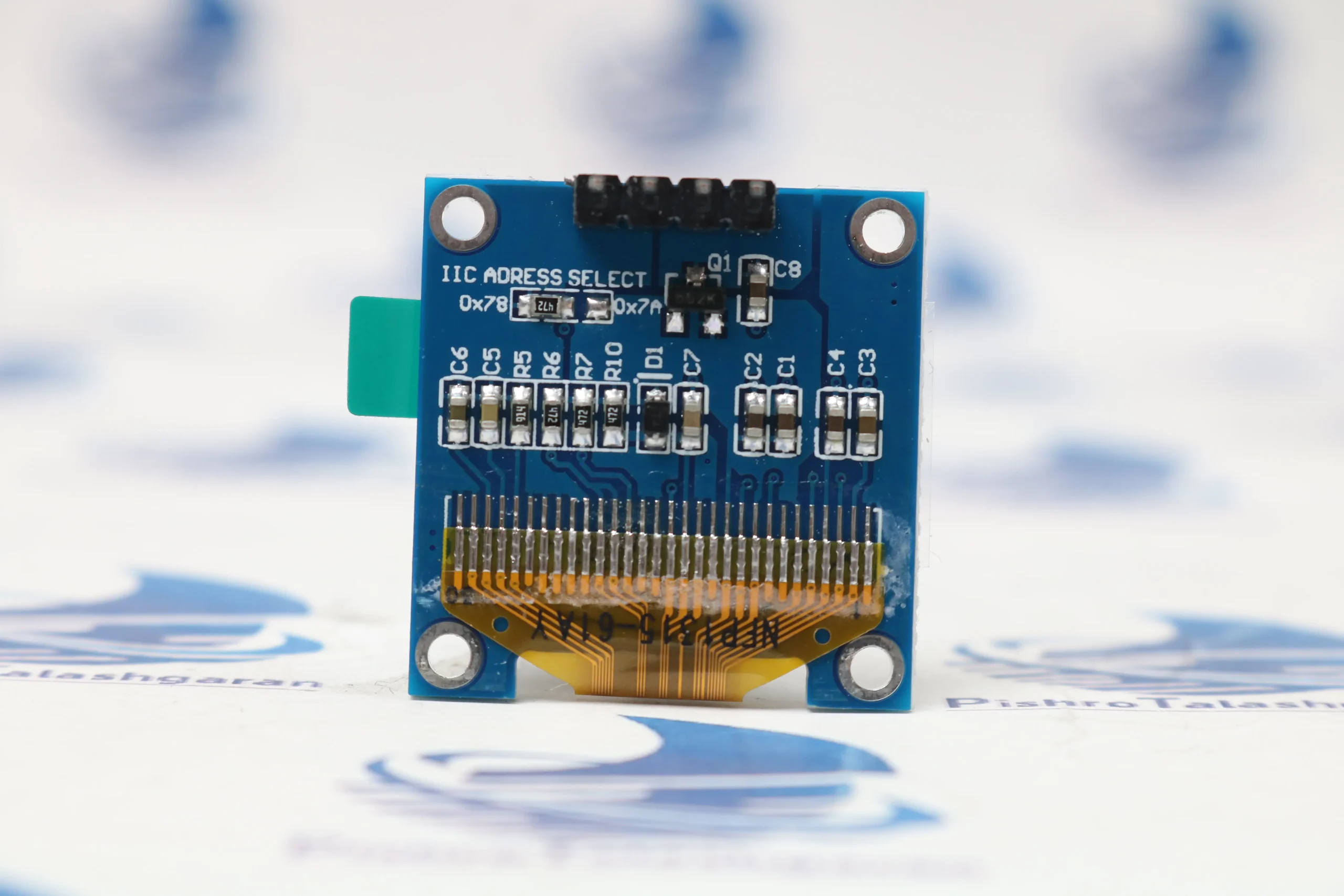

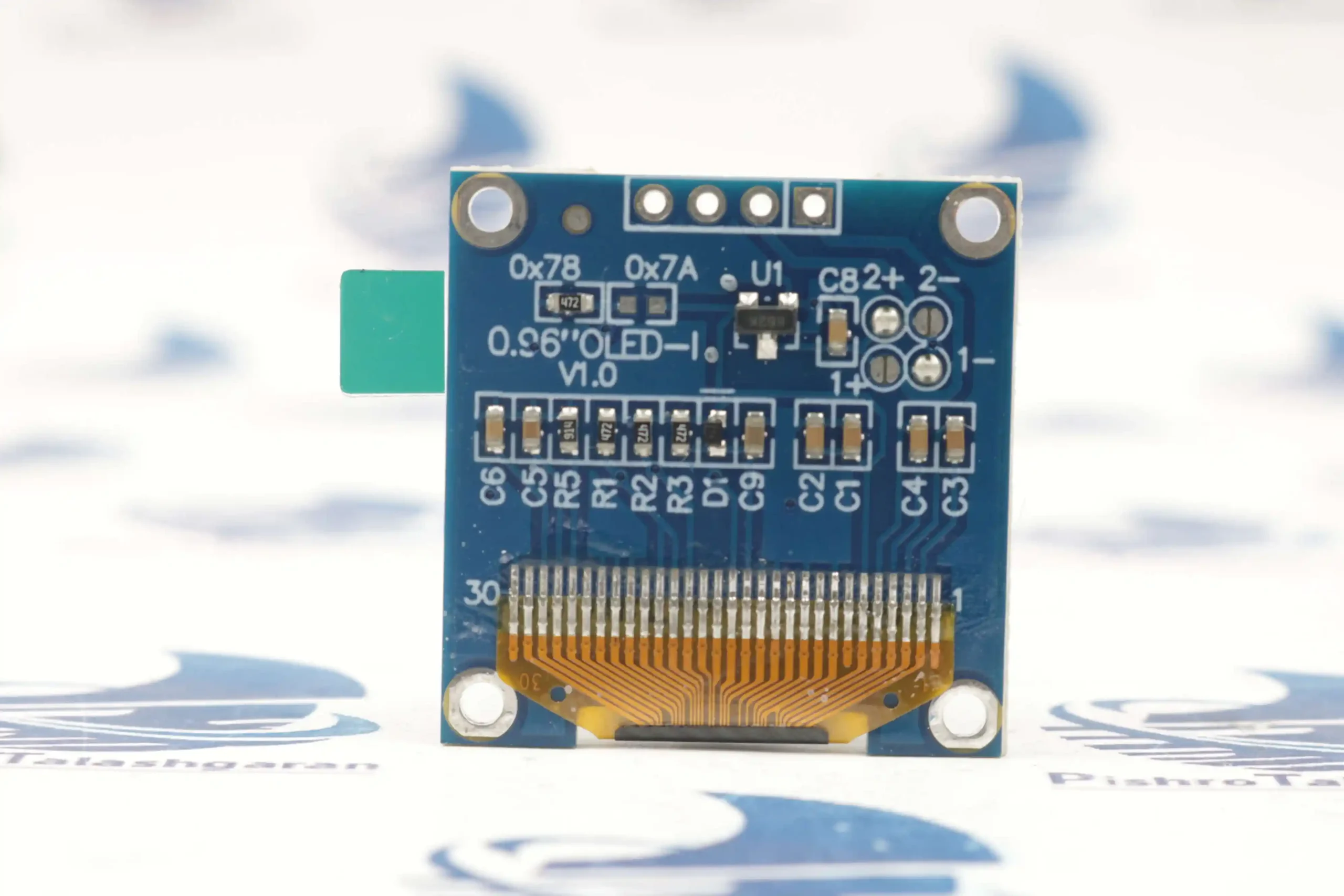

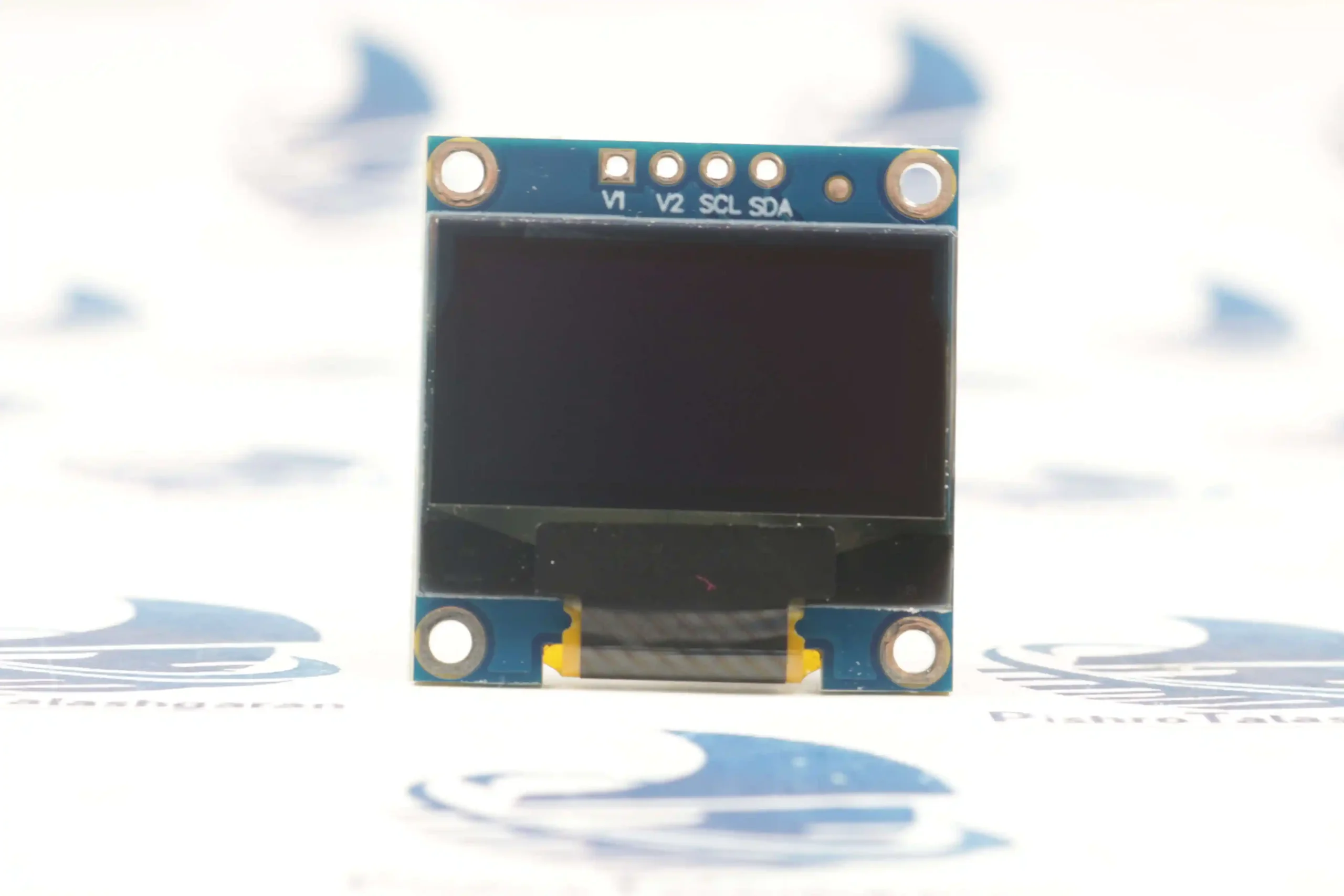

ماژول نمایشگر OLED سفید 0.96 اینچ با رابط i2c و رزولوشن 64×128 یک نمایشگر کوچک و فرمت صفحه نمایشی 0.96 اینچ است که از فناوری OLED (Organic Light Emitting Diode) استفاده میکند. این نمایشگر OLED قابلیت نمایش متن، عدد و تصویر را داراست و میتواند اطلاعات را با کیفیت بالا و در حالتهای مختلف نمایش دهد.
کاربردهای ماژول نمایشگر OLED سفید 0.96 اینچ دارای ارتباط i2c:
- نمایش اطلاعات ساده در پروژههای MCU
- نمایش وضعیت سنسورها (دما، رطوبت، فشار) در پروژههای Arduino، ESP32، Raspberry Pi Pico و غیره
- ایجاد رابط کاربری ساده برای نمایش متن، آیکونها و منوهای پایه
- نمایش ساعت/کرونومتر یا آیکونهای Notification در دستگاههای تعبیهشده
- پروژههای آموزشی برای یادگیری I2C و کار با OLED
ویژگیهای مهم و نکات طراحی نمایشگر oled 0.96 اینچ:
- دو کلید ارتباطی مهم: SDA و SCL برای انتقال داده و کلاک، و همچنین پینهای VCC و GND برای تغذیه
- ولتاژ کاری معمول: 3.3V تا 5V (بعضی ماژولها فقط 3.3V کار میکنند)
- منبع نور: پیکسلهای OLED (هیچ نیاز به نور Backlight ندارد)
- زاویه دید خوب و واضح، با کنتراست بالای پیکسلهای OLED
- برخی ماژولها دارای پین هرزگرد (RES)، DC/CE یا D/C برای کنترل فرمانها که باید به مخلوطی از گینهای I2C نباشند (این پینها معمولاً برای SPI هستند و در نسخه I2C ممکن است نباشند یا به طور ساده مدیریت شوند)
- کتابخانههای رایج:
- Adafruit SSD1306 همراه با Adafruit GFX (برای Arduino و ESP)
- U8g2 برای چندین پلتفرم
- libraries مخصوص ESP-IDF یا Raspberry Pi Pico (جهت MicroPython نیز وجود دارد)
- اندازه پورت I2C: آدرسهای رایج 0x3C یا 0x3D هستند (برای اکثر ماژولهای 128×64 با SSD1306)
- مصرف برق: در وضعیت روشن حدود چند میلیآمپر تا چند ده میلیآمپر بسته به روشنایی پیکسلها
- کاهش مصرف: فعالسازی sleep یا خاموش کردن نمایشگر با فرامین I2C مانند Set Display Off
راهاندازی اولیه ماژول نمایشگر OLED سفید 0.96 اینچ
- اتصال پایهها:
- VCC به 3.3V یا 5V (بر اساس ماژول)
- GND به Ground
- SDA به خط SDA میکروکنترلر
- SCL به خط SCL میکروکنترلر
- ارسال فرمانهای پایه برای راهاندازی نمایشگر (با استفاده از کتابخانه مناسب):
- تنظیم فریم/فرمت نمایش (128×64)
- روشن/خاموش کردن نمایشگر
- نمایش متن/شکل:
- استفاده از کتابخانه GFX برای ترسیم متن، خطوط و آیکونها
- بهروزرسانی نمایش با دستور نمایش(frame buffer)
نکات رایج برای حصول نتیجه بهتر با نمایشگر OLED:
- اطمینان از سطح ولتاژ سازگار: اگر ماژول شما 3.3V است و میکروکنترلر شما 5V است، از سطحولت استفاده کنید یا از ماژول با ولتاژ مناسب استفاده کنید.
- استفاده از پینهای مناسب I2C و بررسی اینکه آدرس I2C شما تکراری نباشد.
- استفاده از حافظه بافر (frame buffer) برای جلوگیری از تیکتاک و بهروزرسانی سریع صفحه
- خاموش کردن LEDs یا نورپسزمینه نوری برای کاهش مصرف
- تست تغییر اندازه قلمها و وضوح برای خوانایی بهتر روی پلتفرمها مختلف
جهت کسب اطلاعات بیشتر میتوانید در قسمت دیتاشیت نمایشگر 0.96 OLED، به موارد مورد نیاز خود دسترسی داشته باشید.
