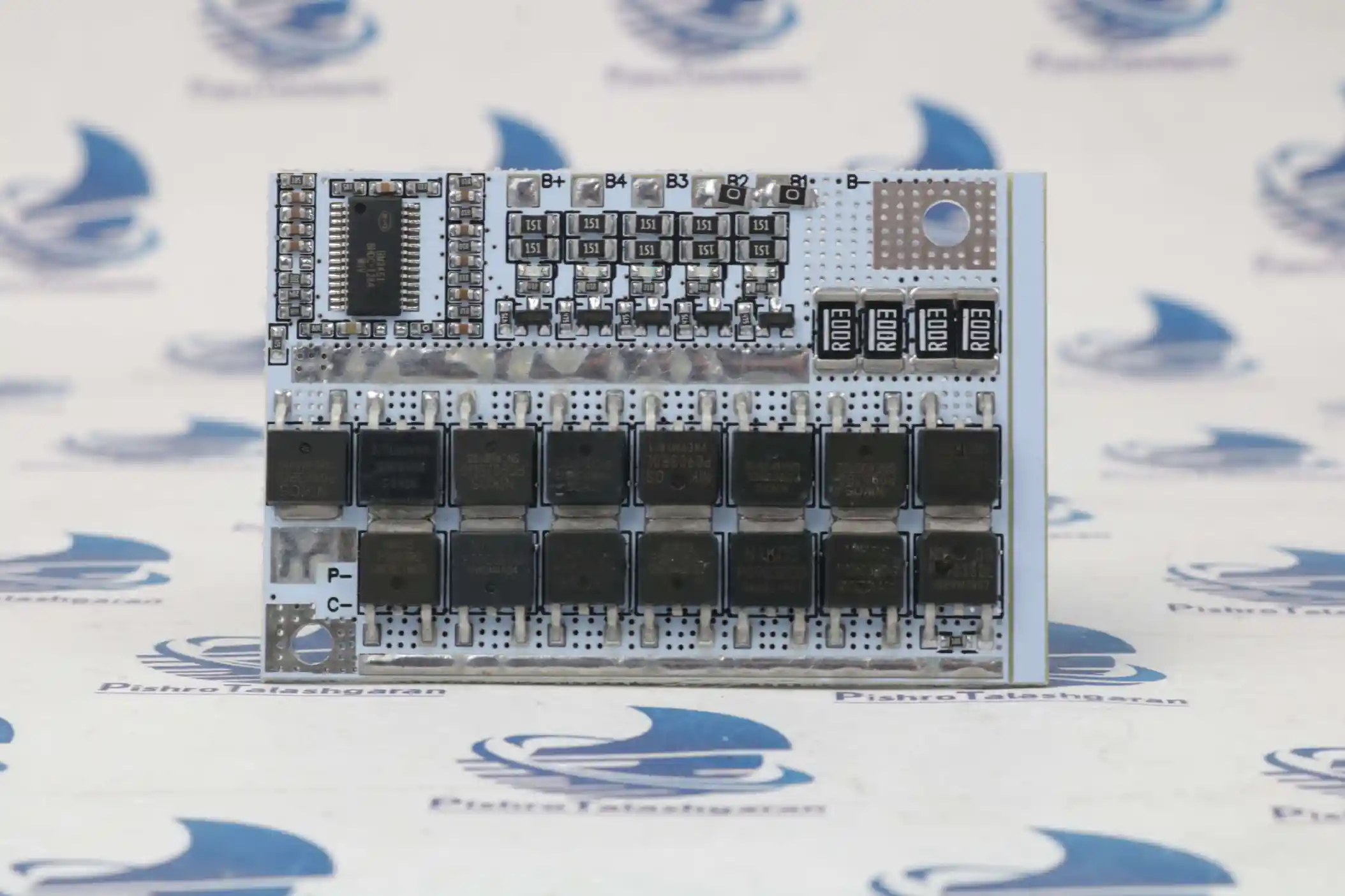

ماژول محافظ شارژ باتری لیتیومی 3S/4S/5S به همراه محافظ 100 آمپر یا BMS (Battery Management System) چندحالته (3S/4S/5S)، بردهای هوشمندی هستند که برای مدیریت، بالانس و حفاظت از پکهای باتری لیتیوم-یون (Li-ion) یا لیتیوم-پلیمر (Li-Po) طراحی شدهاند. ویژگی منحصربهفرد این ماژول تغذیه، قابلیت تغییر پیکربندی بین تعداد سلولهای مختلف (۳، ۴ یا ۵ سلول سری) و تحمل جریان خیرهکننده ۱00 آمپر است که آن را برای دستگاههای پرتوان صنعتی ایدهآل میکند. حفاظت کامل در برابر اتصال کوتاه، شارژ بیش از حد و تخلیه عمیق، سلامت و طول عمر پک باتری شما را تحت هر شرایطی تضمین میکند.
ویژگیهای کلیدی ماژول محافظ شارژ باتری لیتیومی 3S/4S/5S به همراه محافظ 100 آمپر:
این ماژول معمولاً بر پایه یک آی سی کنترلر دقیق و آرایهای از ماسفتهای قدرت مینیاتوری با مقاومت داخلی بسیار پایین طراحی میشود.
| ویژگی فنی | مقدار / توضیح | اهمیت در پک باتری |
| پیکربندی ساختار | 3S / 4S / 5S (قابل تنظیم با تغییر سیمی/لحیم روی برد) | انعطافپذیری بالا؛ قابلیت کار با ولتاژهای ۱۱.۱V، ۱۴.۸V و ۱۸.۵V. |
| حداکثر جریان مداوم | ۱۰۰ آمپر (با خنکسازی مناسب) | توانایی راهاندازی موتورهای الکتریکی سنگین و ابزارهای صنعتی. |
| جریان لحظهای (Peak) | ۱00 تا ۱۲۰ آمپر | تحمل جریان هجومی لحظه استارت موتورها (Inrush Current). |
| ولتاژ قطع شارژ | ۴.۲۱ تا ۴.۲۵ ولت به ازای هر سلول | جلوگیری از انفجار، آتشسوزی و باد کردن باتریها. |
| ولتاژ قطع دشارژ | ۲.۷۲ تا ۲.۸۸ ولت به ازای هر سلول | جلوگیری از تخلیه عمیق و مرگ دائمی سلولهای لیتیومی. |
| قابلیت بالانس (Balancing) | دارد (جریان حدود ۶۰ میلیآمپر) | همولتاژ کردن سلولها برای افزایش طول عمر و راندمان پک. |
کاربردهای اصلی ماژول شارژ و دشارژ BMS باتری لیتیومی 3/4/5 سل 100 آمپر:
جریان خروجی ۱۰۰ آمپری، این ماژول را از مدلهای معمولی متمایز کرده و در پروژههای سنگین کاربردی میکند:
- بازسازی و ارتقای ابزارآلات شارژی صنعتی: بهترین گزینه برای تعویض باتریهای قدیمی نیکل-کادمیوم با لیتیومی در دریلهای شارژی سنگین، بتنکنها، مینیفرزها و بکسهای شارژی که جریان کشی لحظهای بسیار بالایی دارند.
- موتور سیکلتها و دوچرخههای برقی (E-Bikes): ساخت پک باتری پشتیبان برای اسکودرهای برقی و موتورهای لوکوموتیو کوچک.
- تأمین برق اضطراری (UPS) و اینورترها: طراحی پاوربانکهای خورشیدی قدرتمند و سیستمهای UPS خانگی برای تبدیل ولتاژ باتری به ۲۲۰ ولت شهر.
- رباتهای جنگجو و پرتوان: سیستم تغذیه اصلی رباتهای سنگین مسابقاتی که از موتورهای DC قدرتمند (مثل موتورهای تردمیل یا گشتاور بالا) استفاده میکنند.
مکانیزمهای حفاظتی چهارگانه (Safety Features):
-
حفاظت در برابر اتصال کوتاه (Short Circuit Protection): در صورت برخورد کابلهای خروجی، ماژول در کمتر از چند میکروثانیه خروجی را قطع میکند تا از فاجعه جلوگیری شود.
-
حفاظت از جریان بیش از حد (Over-Current): اگر بار مصرفی جریانی بیش از حد مجاز بکشد، مدار فوراً دشارژ را متوقف میکند.
-
سیستم بالانس اکتیو/پسیو: هنگام شارژ، اگر یک سلول زودتر به ولتاژ ۴.۲ ولت برسد، ماژول جریان ورودی به آن سلول را تلف میکند تا بقیه سلولها نیز به آرامی به همان سطح برسند.
راهنمای پایهها
* B+ → مثبت پک باتری
* B- → منفی پک باتری
* B1 / B2 / B3 → اتصال به سلها (بالانس)
* P+ / P- → خروجی به مصرفکننده و شارژر
نکات حیاتی در نصب و راهاندازی ماژول محافظ شارژ باتری لیتیومی 3 سل، 4 سل، 5 سل 100A

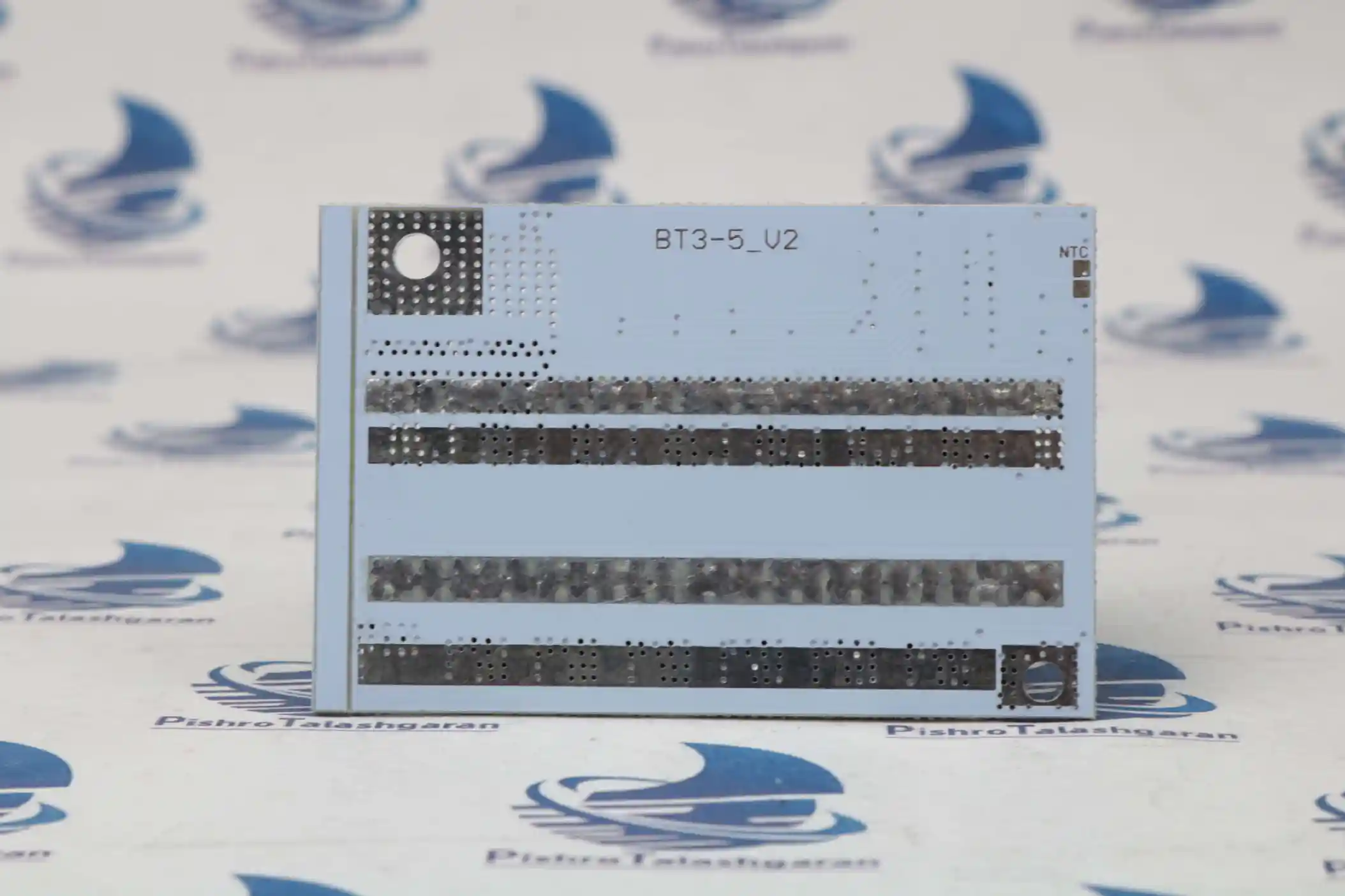

- تغییر وضعیت بین 3S، 4S و 5S: این ماژولها به صورت پیشفرض معمولاً روی حالت 5S تنظیم شدهاند. برای تبدیل آن به 3S یا 4S، باید طبق نقشه چاپشده پشت برد، برخی پایهها (مانند مقاومتهای بخش کالیبراسیون یا جمپرها) را به هم لحیم یا قطع کنید.
- سیمکشی ضخیم: برای جریان ۱۰۰ آمپر، استفاده از سیمهای نازک باعث ذوب شدن سیمها و افت شدید ولتاژ میشود. حتماً از کابلهای ضخیم سیلیکونی (AWG 10 یا AWG 12) استفاده کنید.
- اتصال منظم: هنگام اتصال پینهای B-، B1، B2، B3، B4 و B+، همیشه سیمکشی را از زمین (B-) شروع کرده و به ترتیب ولتاژ افزایش دهید؛ اتصال اشتباه و جابهجا، آیسی اصلی برد را در دم قطعاً میسوزاند.
- خنکسازی (Thermal Dissipation): برای گرفتن جریان مداوم بالای ۵۰ آمپر، چسباندن هیتسینک آلومینیومی روی ماسفتها همراه با پد سیلیکونی نسوز کاملاً الزامی است.
