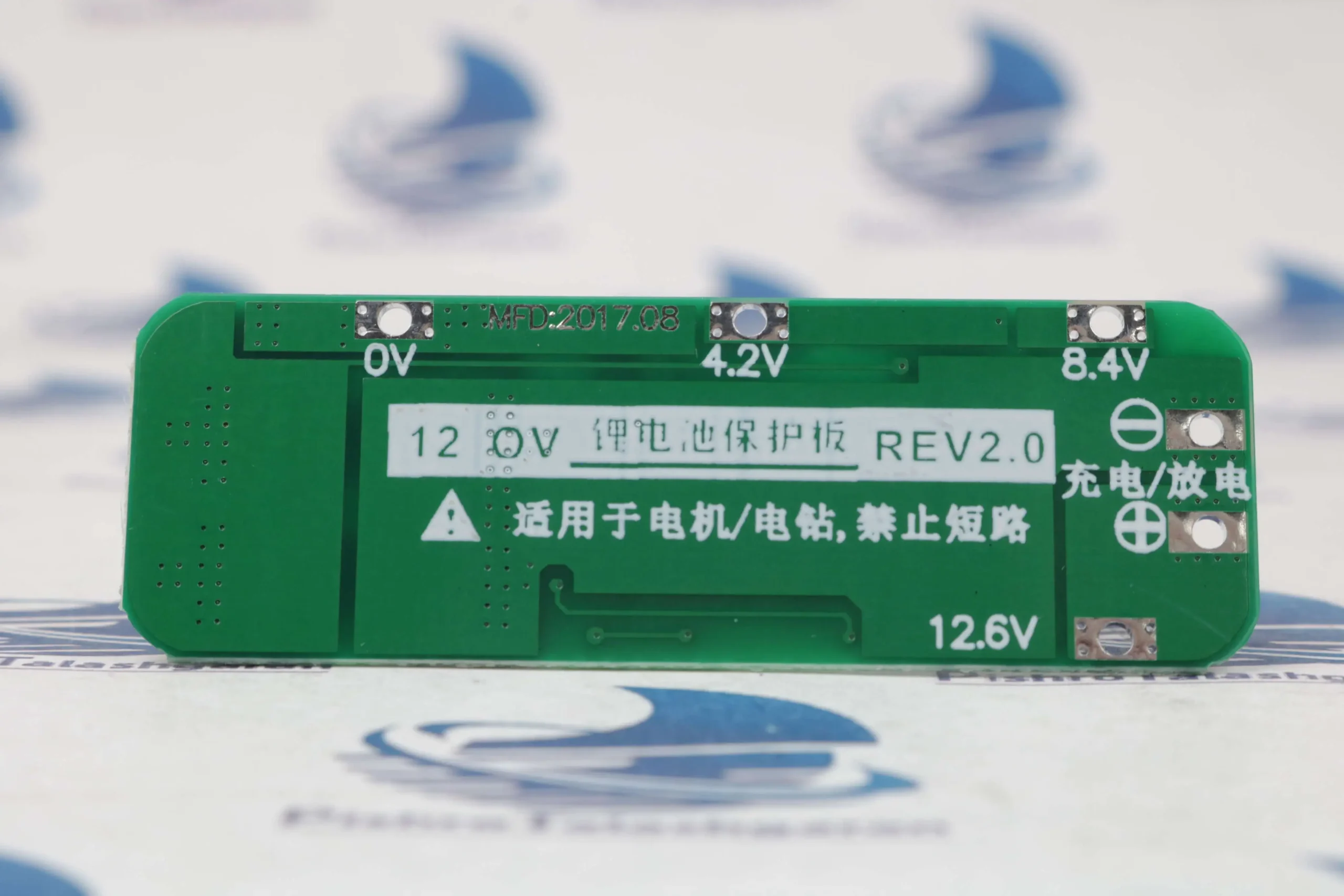

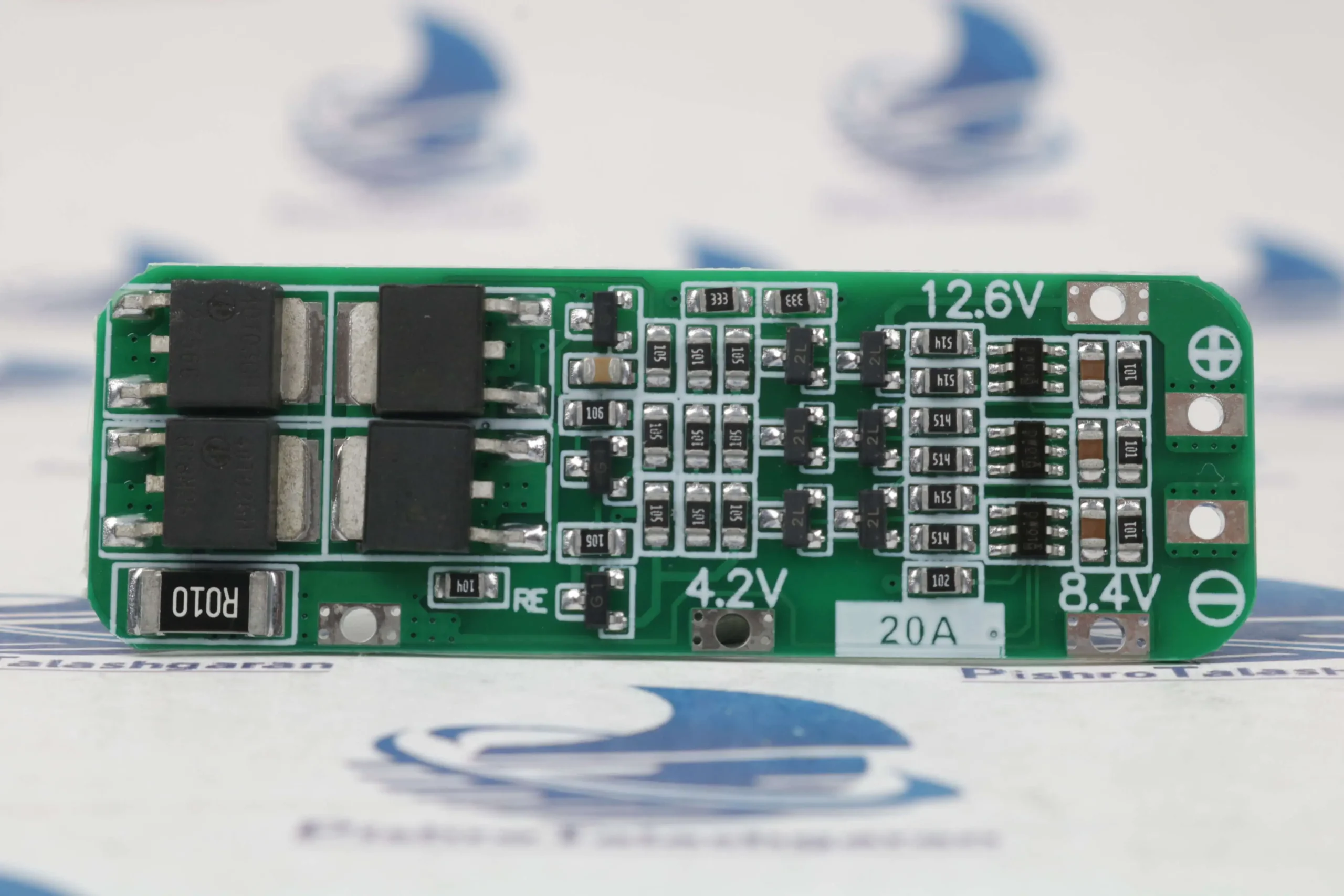

ماژول محافظ شارژ باتری لیتیومی 3 سل 20 آمپر (3S 20A BMS) یک برد مدیریت و حفاظت باتریهای لیتیومی است که برای کنترل و ایمنسازی پکهای باتری 3 سل (11.1 ولت) طراحی شده است. این ماژول تغذیه با پایش مداوم ولتاژ هر سل، عملکردی ایمن و پایدار را در فرآیند شارژ و دشارژ فراهم میکند.
ویژگیهای اصلی ماژول شارژ و دشارژ BMS باتری لیتیومی 3 سل 20 آمپر:
- مناسب برای باتریهای لیتیومی 3 سل (3S)
- قابلیت تحمل جریان تخلیه تا 20 آمپر
- بالانس خودکار سلها جهت افزایش عمر باتری
- محافظت کامل در برابر شرایط غیرایمن
- طراحی فشرده و مناسب برای انواع پروژهها
کاربردهای مهم ماژول محافظ شارژ باتری لیتیومی 3 سل 20 آمپر:
- ساخت پک باتری 18650
- پاوربانکهای سفارشی
- دوچرخه و اسکوتر برقی
- سیستمهای ذخیره انرژی
- پروژههای الکترونیکی و DIY
قابلیتهای حفاظتی ماژول شارژر باتری لیتیومی 3 سل:
- محافظت در برابر اضافهشارژ
- محافظت در برابر تخلیه بیش از حد
- محافظت در برابر اتصال کوتاه
- محافظت در برابر اضافهجریان
- بالانس ولتاژ بین سلها برای عملکرد یکنواخت
اتصالات و پایهها (Pinout):
* B+ → مثبت باتری
* B- → منفی باتری
* P+ → خروجی مثبت (بار / شارژر)
* P- → خروجی منفی (بار / شارژر)
* B1 / B2 / B3 → اتصال به سلهای باتری جهت بالانس ([Cirkit Designer][1])
نکات مهم در استفاده از ماژول شارژ سه سل:
- فقط برای باتریهای 3 سل سری (3S) استفاده شود
- از اتصال صحیح سیمهای بالانس اطمینان حاصل شود
- جریان مصرفی از 20 آمپر بیشتر نشود
- تهویه مناسب برای جلوگیری از افزایش دما در نظر گرفته شود
