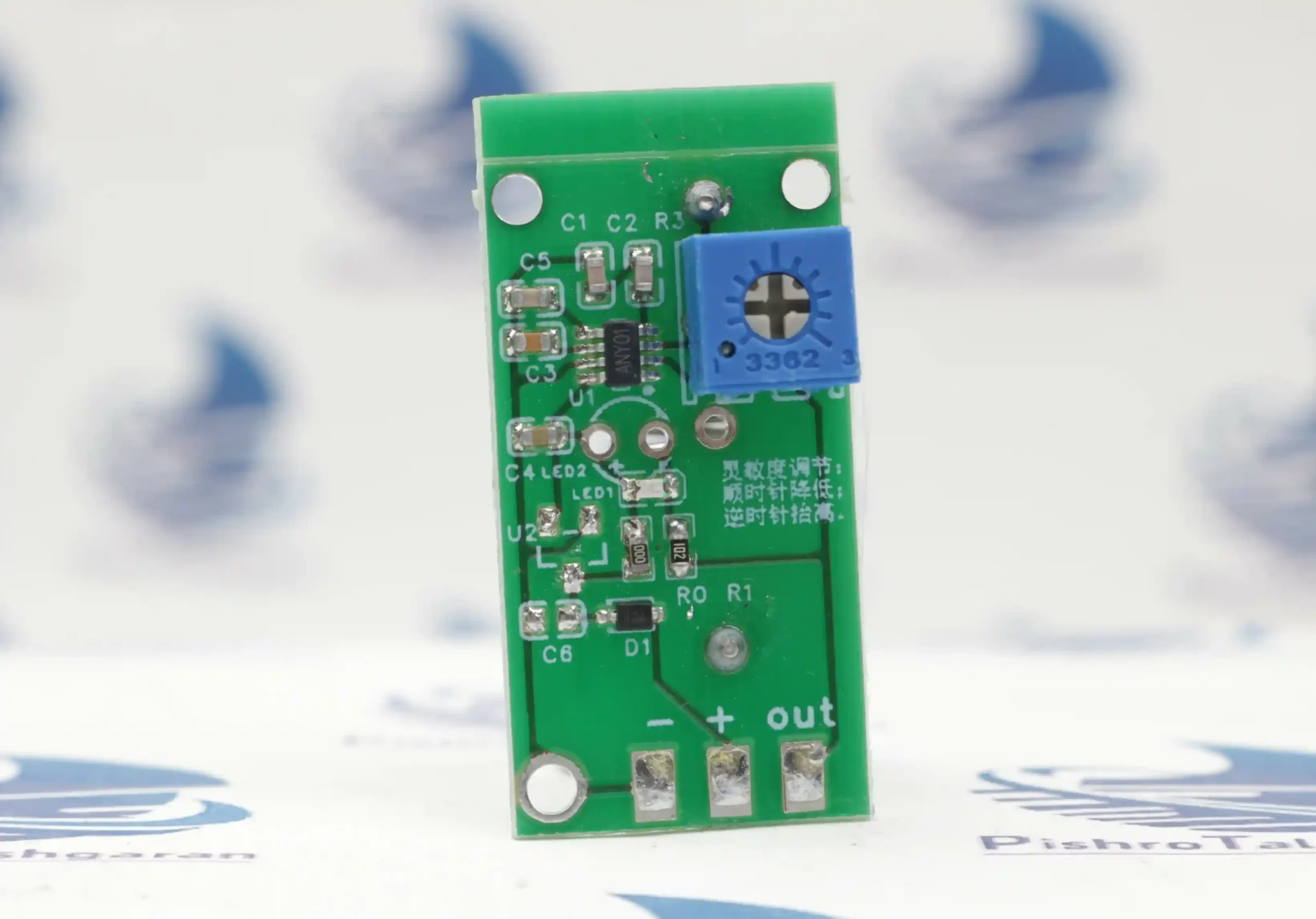

ماژول سنسور تعیین سطح مایع غیرتماسی AX01G-K6L3T20 سایز D6 یک سنسور تشخیص سطح مایع است که امکان شناسایی وجود یا نبود مایع را بدون تماس مستقیم سنسور با آن فراهم می‌کند. این ماژول برای تشخیص سطح آب در لوله‌ها و مخازن دارای دیواره غیرفلزی مناسب است و می‌تواند به‌عنوان بخشی از سیستم‌های پایش و کنترل سطح مایع استفاده شود.
این سنسور سطح غیر تماسی با تغذیه DC در محدوده 3 تا 5 ولت کار می‌کند و با تغییر وضعیت مایع، سطح خروجی سیگنال آن تغییر می‌کند. از کاربردهای آن می‌توان به تشخیص وجود آب در مسیرهای انتقال، سیستم‌های کنترل سطح آب و تجهیزات دارای مخزن اشاره کرد. عملکرد دقیق سنسور به قطر لوله، ضخامت دیواره، نوع مایع و شرایط نصب وابسته است.
جدول ویژگی‌ها و مشخصات فنی ماژول سنسور تعیین سطح مایع AX01G-K6L3T20 :
| ویژگی | مشخصات بر اساس دیتاشیت |
|---|---|
| مدل | AX01G-K6L3T20 |
| نوع محصول | ماژول تشخیص سطح مایع غیرتماسی |
| نوع تشخیص | تک‌نقطه‌ای؛ تشخیص وجود یا نبود مایع در محل نصب |
| ولتاژ کاری | 3 تا 5 ولت DC |
| جریان مصرفی در 3 ولت، با وجود آب | حدود ۳٫۵ میلی‌آمپر |
| جریان مصرفی در 3 ولت، بدون آب | حدود ۰٫۷ میلی‌آمپر |
| جریان مصرفی در 5 ولت، با وجود آب | حدود ۵ میلی‌آمپر |
| زمان آماده‌سازی پس از روشن‌شدن | حدود ۱۲۰ میلی‌ثانیه |
| زمان پاسخ‌دهی | حدود ۲۴ میلی‌ثانیه |
| خروجی در وضعیت وجود آب | حدود ۰٫۱۵ ولت |
| خروجی در وضعیت نبود آب | حدود ۴٫۵ ولت |
| قابلیت تنظیم حساسیت | در نسخه‌های دارای قابلیت تنظیم |

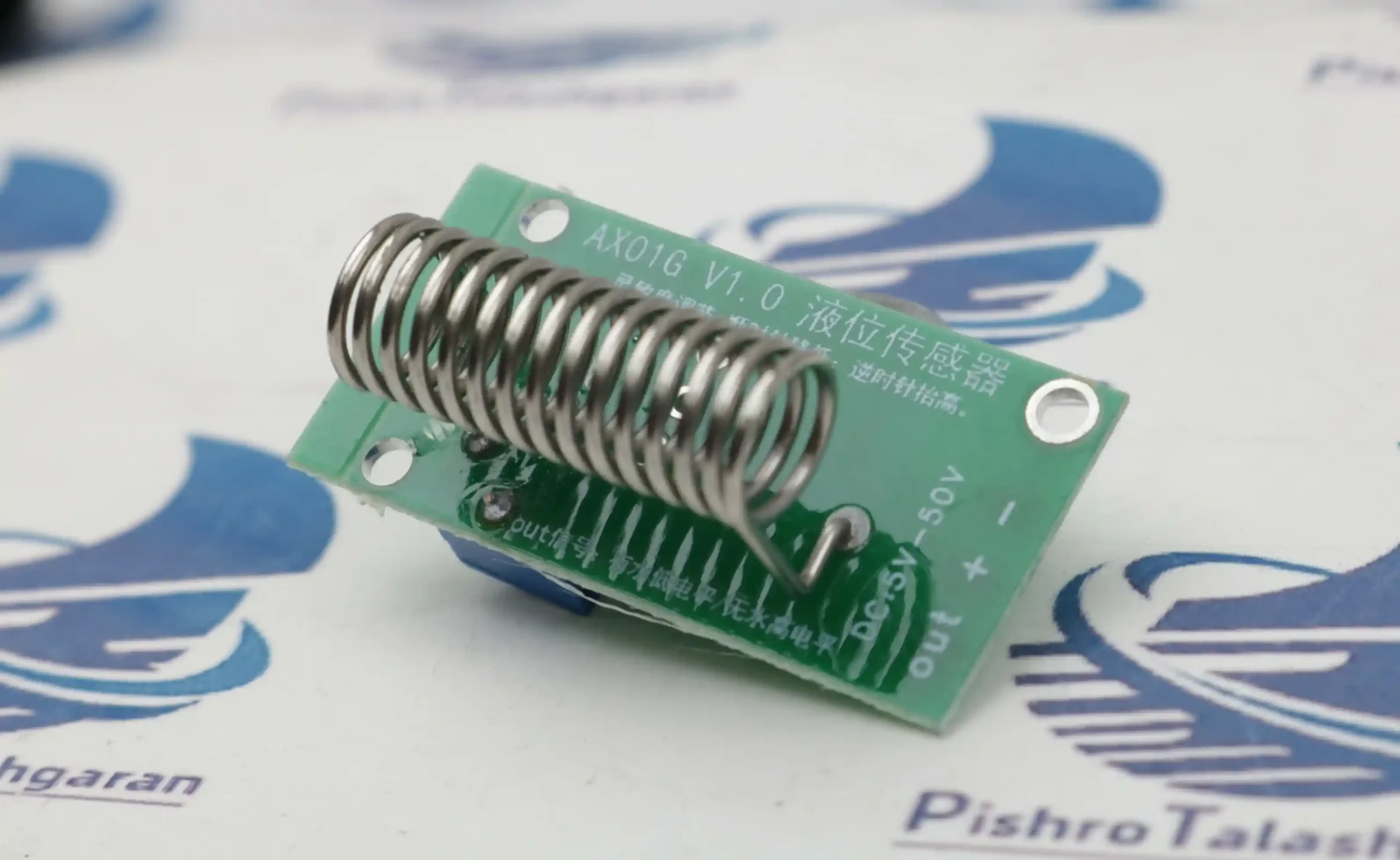

| روش نصب | وابسته به ساختار حسگر و محل نصب؛ مدل‌های فنری برای تشخیص از روی دیواره لوله طراحی شده‌اند |
| تماس مستقیم با مایع | برای تشخیص غیرتماسی طراحی شده است |

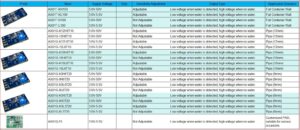

نکته درباره مدل و سایز D6: در راهنمای نام‌گذاری دیتاشیت، مدل‌های دارای ساختار فنری با قطر لوله مرتبط هستند؛ بااین‌حال، در اطلاعات موجود، معنای دقیق پسوند D6 به‌صورت مستقل تعریف نشده است. پیش از ثبت ابعاد سازگار یا قطر قطعی لوله برای این محصول، بهتر است مشخصات همین نسخه از فروشنده تأیید شود.
کاربردهای مهم سنسور سطح آب مخزن غیرتماسی:
۱. تشخیص سطح آب مخازن
استفاده به‌عنوان سنسور سطح آب مخزن برای تشخیص رسیدن آب به یک ارتفاع مشخص و اعلام وضعیت پر یا خالی بودن در نقطه نصب.
۲. تشخیص وجود آب در لوله
در لوله‌های غیرفلزی با قطر متناسب، می‌تواند وجود یا نبود مایع را بدون تماس مستقیم حسگر با آب تشخیص دهد.
۳. سیستم‌های کنترل سطح مایع
خروجی سنسور می‌تواند به مدار کنترلی متصل شود تا در صورت رسیدن مایع به نقطه تشخیص، فرمان لازم برای کنترل پمپ یا اعلام هشدار صادر شود؛ برای کنترل خودکار به مدار واسط مناسب نیاز است.
۴. تجهیزات دارای مخزن و مسیر انتقال مایع
مناسب برای برخی دستگاه‌های دارای مخزن آب، تجهیزات اتوماسیون و سامانه‌های پایش مایع، مشروط به سازگاری جنس و ضخامت دیواره و نوع مایع.
مزایای ماژول تشخیص سطح مایع AX01G-K6L3T20:
- تشخیص غیر تماسی: سنسور برای شناسایی مایع به تماس مستقیم با آن نیاز ندارد.
- مصرف جریان پایین: جریان مصرفی معمول در دیتاشیت، بسته به ولتاژ و وضعیت تشخیص، حدود ۰٫۷ تا ۵ میلی‌آمپر ذکر شده است.
- پاسخ‌دهی سریع: زمان پاسخ معمول حدود ۲۴ میلی‌ثانیه است.
- خروجی قابل استفاده در مدار کنترل: اختلاف سطح خروجی در حالت وجود و نبود آب امکان تشخیص وضعیت را برای مدار واسط فراهم می‌کند.
- قابلیت تنظیم حساسیت در نسخه‌های مربوط: مدل‌های قابل تنظیم را می‌توان با توجه به شرایط نصب کالیبره کرد.
نکات مهم نصب و استفاده از ماژول سنسور تشخیص سطح آب مخازن:
برای عملکرد دقیق‌تر ماژول سنسور تشخیص سطح آب مخازن، موارد زیر را رعایت کنید:
- جنس مخزن یا لوله: سنسور برای تشخیص از پشت دیواره غیرفلزی طراحی شده است؛ سازگاری آن با دیواره فلزی را نباید فرض کرد.
- ضخامت دیواره: دیتاشیت ضخامت حداکثر حدود ۱٫۵ میلی‌متر را توصیه می‌کند؛ ضخامت بیشتر می‌تواند حساسیت و مقاومت در برابر تداخل را کاهش دهد.
- نوع مایع: آب شهری معمولاً آسان‌تر از آب خالص تشخیص داده می‌شود. تشخیص روغن نیز ممکن است دشوارتر باشد.
- محل نصب: سطح حسگر باید تا حد امکان بدون فاصله به دیواره محل تشخیص نزدیک باشد. وجود اجسام فلزی و سیم‌های مجاور ممکن است باعث خطا شود.
- محافظت محیطی: ماژول طبق دیتاشیت فاقد محفظه بیرونی است؛ آن را در محیط خشک و تمیز نصب کنید و برای محیط مرطوب، محفظه مناسب با فاصله پیشنهادی حداقل ۵ میلی‌متر در نظر بگیرید.
- تنظیم حساسیت: اگر نسخه محصول قابلیت تنظیم دارد، تنظیم نهایی را پس از نصب در دستگاه اصلی انجام دهید؛ شرایط واقعی نصب می‌تواند حساسیت را تغییر دهد.
سؤالات متداول (FAQ)
۱. سنسور سطح غیرتماسی AX01G-K6L3T20 چگونه کار می‌کند؟
این سنسور وجود یا نبود مایع را در نقطه نصب تشخیص می‌دهد، بدون آنکه لازم باشد مستقیماً با مایع تماس داشته باشد. عملکرد آن به جنس و ضخامت دیواره و ویژگی‌های مایع وابسته است.
۲. آیا این ماژول برای تشخیص سطح آب مخزن مناسب است؟
بله، به شرط آنکه مخزن یا محل نصب با روش تشخیص سنسور سازگار باشد. این مدل برای تشخیص در یک نقطه طراحی شده است و به‌تنهایی ارتفاع پیوسته آب را اندازه‌گیری نمی‌کند.
۳. ولتاژ کاری ماژول چقدر است؟
طبق دیتاشیت نسخه ارائه‌شده، محدوده ولتاژ کاری 3 تا 5 ولت DC است. برای اتصال، مشخصات همین مدل و سیم‌بندی نسخه خریداری‌شده را بررسی کنید.
۴. خروجی سنسور در حالت وجود آب و نبود آب چقدر است؟
مقادیر معمول اعلام‌شده در دیتاشیت حدود ۰٫۱۵ ولت در حالت وجود آب و ۴٫۵ ولت در حالت نبود آب هستند. این مقادیر را برای طراحی مدار در نظر بگیرید، اما سازگاری خروجی با ورودی کنترلر را نیز بررسی کنید.
۵. آیا می‌توان از این سنسور برای کنترل خودکار پمپ استفاده کرد؟
بله. می‌توان خروجی سنسور را به یک مدار کنترل متصل کرد تا فرمان روشن یا خاموش شدن پمپ صادر شود. برای راه‌اندازی مستقیم پمپ، بدون بررسی مشخصات خروجی، مناسب بودن آن را فرض نکنید؛ معمولاً به مدار واسط یا درایور نیاز است.
۶. آیا سنسور از بیرون مخزن پلاستیکی آب را تشخیص می‌دهد؟
در صورت سازگاری جنس و ضخامت دیواره و شرایط نصب، امکان‌پذیر است. طبق دیتاشیت، ضخامت دیواره بهتر است حداکثر حدود ۱٫۵ میلی‌متر باشد و نزدیک بودن اجسام فلزی می‌تواند روی عملکرد اثر بگذارد.
۷. آیا این محصول نشانگر سطح آب مخزن به‌صورت درصدی است؟
خیر. این مدل یک سنسور تشخیص سطح تک‌نقطه‌ای است؛ یعنی وجود یا نبود مایع را در محل نصب مشخص می‌کند. برای نمایش درصد یا اندازه‌گیری پیوسته ارتفاع آب، به سامانه اندازه‌گیری مناسب‌تری نیاز دارید یا باید از چند نقطه تشخیص استفاده کنید.
۸. آیا سنسور برای همه مایعات مناسب است؟
خیر. نوع مایع روی حساسیت اثر دارد. دیتاشیت اشاره می‌کند که آب شهری از آب خالص آسان‌تر تشخیص داده می‌شود و تشخیص روغن می‌تواند دشوارتر باشد؛ بنابراین برای مایعات غیرآبی باید سازگاری در کاربرد واقعی بررسی شود.
۹. آیا ماژول ضدآب است؟
در دیتاشیت ماژول سنسور تعیین سطح مدل AX01G-K6L3T20 ، ماژول بدون محفظه بیرونی معرفی شده است؛ بنابراین نباید آن را ضدآب فرض کرد یا داخل مایع قرار داد. در محیط مرطوب باید حفاظت مناسب در نظر گرفته شود.
جمع‌بندی محصول
ماژول سنسور تعیین سطح مایع غیرتماسی AX01G-K6L3T20 سایز D6 برای تشخیص وجود یا نبود مایع در یک نقطه، به‌ویژه در کاربردهای مرتبط با مخازن و لوله‌های غیرفلزی، گزینه‌ای کاربردی است. ولتاژ کاری گسترده، مصرف جریان پایین و امکان استفاده در سیستم‌های کنترل، از ویژگی‌های مهم آن هستند. انتخاب نهایی باید با توجه به قطر و جنس محل نصب، ضخامت دیواره و نوع مایع انجام شود.
