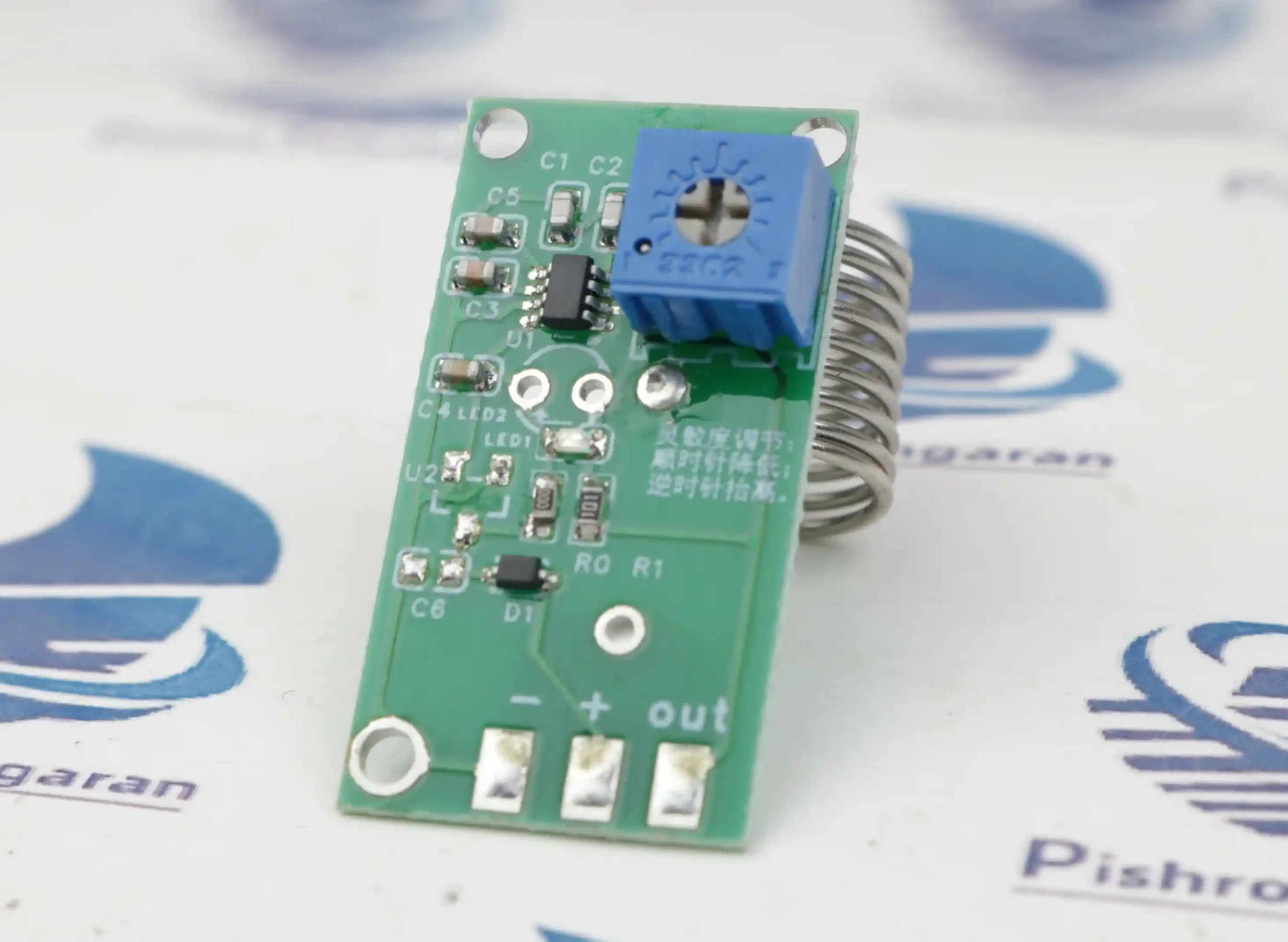

ماژول سنسور تعیین سطح مایع غیر تماسی AX01G-K10L6T10 سایز D10 یک سنسور تعیین سطح برای تشخیص وجود مایع در مخازن و لوله‌های غیرفلزی است که بدون تماس مستقیم با مایع، وضعیت وجود آب را شناسایی می‌کند. این ویژگی باعث می‌شود بتوان از آن به‌عنوان بخشی از سیستم تشخیص سطح آب مخازن، کنترل پر و خالی شدن مخزن و پایش وضعیت مایع استفاده کرد؛ بدون اینکه خود سنسور مستقیماً با آب در تماس باشد.

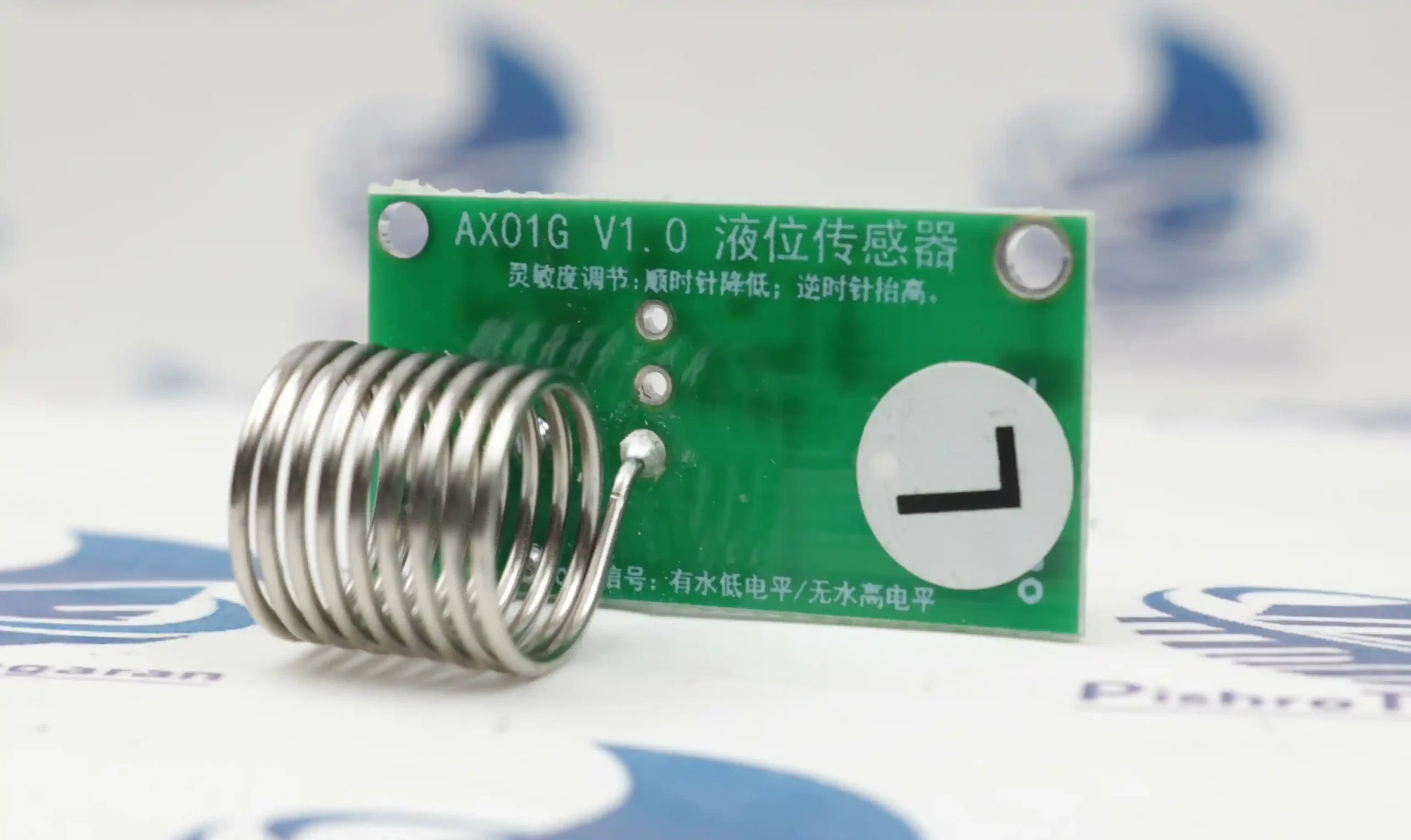

این ماژول سنسور، در گروه سنسورهای دارای تغذیه ۳ تا ۵ ولت DC قرار می‌گیرد. طبق راهنمای خانواده AX01G، حرف G نشان‌دهنده ساختار فنری یا غلافی برای تشخیص از روی دیواره لوله است و حرف L در این خانواده به نسخه بدون پشتیبانی از تغذیه ولتاژ بالاتر و محدوده تغذیه ۳ تا ۵ ولت اشاره دارد. همچنین وجود حرف K نشان می‌دهد نسخه موردنظر از قابلیت تنظیم حساسیت برخوردار است.

این سنسور سطح غیر تماسی برای طراحان تجهیزات، سازندگان دستگاه‌های کنترل مایعات و سیستم‌های اتوماسیون مناسب است؛ به‌ویژه در مواردی که نیاز به تشخیص وجود آب از بیرون لوله یا مخزن غیرفلزی وجود دارد.

جدول مشخصات فنی ماژول سنسور تعیین سطح مایع غیر تماسی AX01G-K10L6T10 سایز D10:

کاربردهای ماژول سنسور تشخیص سطح آب مخازن:

این ماژول می‌تواند در طراحی سیستم‌های زیر مورد استفاده قرار بگیرد؛ البته عملکرد نهایی به جنس و ضخامت دیواره، نوع مایع و شرایط نصب بستگی دارد.

• تشخیص وجود آب در مخازن غیرفلزی: برای شناسایی وجود مایع در نقاط مشخصی از مخزن پلاستیکی.

• سنسور سطح آب مخزن: استفاده در نقاط معین برای تشخیص رسیدن آب به یک سطح مشخص.

• سیستم کنترل پر و خالی شدن مخزن: اتصال به مدار کنترلی برای فعال‌سازی پمپ، شیر یا هشدار پس از تشخیص وضعیت مایع.

• تجهیزات تصفیه و تأمین آب: تشخیص وجود آب در لوله‌ها یا بخش‌های غیرفلزی دستگاه، در صورت سازگاری شرایط نصب.

• دستگاه‌های خانگی و صنعتی: استفاده در تجهیزاتی که به تشخیص غیرتماسی وجود مایع نیاز دارند.

• مدارهای هشدار سطح مایع: به‌کارگیری خروجی سنسور در کنار مدار کنترل یا میکروکنترلر برای تولید هشدار.

این محصول به‌تنهایی لزوماً یک نشانگر سطح آب مخزن با نمایش عددی یا درصد پرشدگی نیست؛ برای نمایش سطح یا کنترل خودکار، معمولاً به مدار کنترلی، نمایشگر یا میکروکنترلر نیاز است.

مزایا و ویژگی‌های مهم ماژول تشخیص و کنترل سطح آب مدل AX01G-K10L6T10:

۱. تشخیص بدون تماس مستقیم با آب

سنسور از بیرون دیواره مناسب مخزن یا لوله، وجود مایع را تشخیص می‌دهد. بنابراین در کاربردهای سازگار، بخش حسگر نیازی به قرارگرفتن مستقیم در آب ندارد.

۲. تغذیه با ولتاژ پایین

ولتاژ کاری اعلام‌شده برای این نسخه ۳ تا ۵ ولت DC است. این محدوده می‌تواند برای برخی مدارهای کنترلی کم‌ولتاژ مناسب باشد؛ بااین‌حال، پیش از اتصال به میکروکنترلر باید سطح منطقی خروجی و سازگاری الکتریکی آن بررسی شود.

۳. قابلیت تنظیم حساسیت

طبق راهنمای نام‌گذاری، حرف K نشان‌دهنده نسخه قابل تنظیم است. تنظیم حساسیت به سازگارکردن عملکرد سنسور با شرایط واقعی نصب کمک می‌کند. جهت چرخش ساعت‌گرد حساسیت را کاهش می‌دهد و چرخش پادساعت‌گرد آن را افزایش می‌دهد.

۴. پاسخ‌گویی سریع

دیتاشیت خانواده زمان پاسخ معمولی حدود ۲۴ میلی‌ثانیه را ذکر می‌کند. مقدار واقعی در کاربرد نهایی می‌تواند تحت تأثیر نوع مایع، جنس دیواره و شرایط نصب قرار بگیرد.

نکات مهم نصب و استفاده از سنسور سطح غیر تماسی:

برای دستیابی به عملکرد مطمئن از این ماژول تشخیص سطح مایع، موارد زیر را در نظر بگیرید:

• جنس مخزن: این خانواده برای تشخیص از روی دیواره لوله یا مخزن غیرفلزی طراحی شده است؛ عملکرد روی دیواره فلزی را بدون تأیید سازنده فرض نکنید.

• ضخامت دیواره: دیتاشیت ضخامت دیواره لوله را ترجیحاً حداکثر حدود ۱٫۵ میلی‌متر توصیه می‌کند. ضخامت بیشتر ممکن است به حساسیت بالاتر نیاز داشته باشد و مقاومت در برابر تداخل را کاهش دهد.

• قطر لوله: برای ساختار فنری، قطر خارجی پیشنهادی خانواده حدود ۶ تا ۱۲ میلی‌متر است. قطر لوله و تناسب آن با فنر باید پیش از نصب بررسی شود.

• تماس مکانیکی با دیواره: سطح حسگر باید تا حد امکان نزدیک به دیواره قرار بگیرد و بین آن‌ها فاصله اضافی وجود نداشته باشد.

• تداخل فلزی: قطعات فلزی، سیم‌های آزاد و نزدیک‌بودن بدنه دستگاه می‌توانند روی حساسیت تأثیر بگذارند. سنسور و سیم‌ها را محکم و در موقعیت ثابت نصب کنید.

• کالیبراسیون: حساسیت را پس از نصب سنسور در دستگاه نهایی تنظیم کنید. اگر قرار است آب تصفیه‌شده و آب شهری هر دو تشخیص داده شوند، دیتاشیت تنظیم با آب تصفیه‌شده را به‌عنوان مبنا پیشنهاد می‌کند.

• محافظت در برابر رطوبت: ماژول فاقد محفظه بیرونی است. در محیط مرطوب، از محافظ مناسب استفاده کنید؛ محفظه نباید مستقیماً و محکم دور سنسور پیچیده شود و دیتاشیت حداقل ۵ میلی‌متر فاصله را توصیه می‌کند.

• ایمنی سیستم: برای کاربردهایی که خرابی سنسور می‌تواند به خسارت جدی منجر شود، از حفاظت یا روش تشخیص پشتیبان استفاده کنید.

سؤالات متداول (FAQ)

سنسور سطح غیرتماسی AX01G-K10L6T10 چگونه کار می‌کند؟

این سنسور برای تشخیص وجود مایع از بیرون دیواره طراحی شده است. در صورت سازگاری جنس و ضخامت دیواره با شرایط حسگر، می‌تواند وضعیت وجود آب را بدون تماس مستقیم با آن شناسایی کند.

آیا این ماژول برای مخزن آب پلاستیکی مناسب است؟

می‌تواند برای مخازن پلاستیکی مناسب باشد، اما نتیجه به ضخامت دیواره، شکل سطح نصب، فاصله سنسور از مخزن و ویژگی‌های آب بستگی دارد. بهتر است عملکرد آن پیش از استفاده نهایی آزمایش شود.

آیا ماژول با ولتاژ ۳٫۳ ولت کار می‌کند؟

راهنمای نام‌گذاری خانواده، نسخه L را برای تغذیه DC در محدوده ۳ تا ۵ ولت معرفی می‌کند؛ بنابراین ۳٫۳ ولت در این محدوده قرار می‌گیرد. بااین‌حال، عملکرد پایدار و سطح خروجی نسخه دقیق باید با مشخصات همان مدل بررسی شود.

آیا می‌توان خروجی سنسور را مستقیماً به میکروکنترلر متصل کرد؟

پیش از اتصال، باید ولتاژ خروجی در هر دو وضعیت وجود و نبود آب، نوع خروجی و سازگاری آن با ورودی میکروکنترلر بررسی شود. صرف قرارگرفتن ولتاژ تغذیه در محدوده ۳ تا ۵ ولت، به‌تنهایی تضمین نمی‌کند که خروجی برای همه ورودی‌ها مناسب باشد.

آیا این سنسور می‌تواند مقدار دقیق سطح آب را نمایش دهد؟

این مدل برای تشخیص در یک نقطه طراحی شده است، نه اندازه‌گیری پیوسته ارتفاع یا درصد آب. برای ایجاد نشانگر سطح آب مخزن می‌توان از چند سنسور در ارتفاع‌های مختلف یا از یک سامانه اندازه‌گیری سطح مناسب استفاده کرد.

آیا امکان استفاده برای روغن یا مایعات دیگر وجود دارد؟

دیتاشیت اشاره می‌کند که تشخیص مایعات مختلف یکسان نیست و تشخیص روغن می‌تواند دشوارتر از آب تصفیه‌شده باشد. بنابراین برای مایعات غیرآبی، سازگاری باید در شرایط واقعی آزمایش شود.

منظور از قابلیت تنظیم حساسیت چیست؟

حساسیت قابل تنظیم به کاربر امکان می‌دهد نقطه عملکرد حسگر را با شرایط نصب و نوع مایع هماهنگ کند. تنظیم نهایی بهتر است پس از نصب کامل دستگاه انجام شود، زیرا محیط نصب می‌تواند حساسیت را تغییر دهد.

آیا این ماژول در محیط مرطوب قابل استفاده است؟

طبق دیتاشیت ماژول AX01G-K10L6T10، ماژول فاقد محفظه بیرونی است. برای محیط‌های مرطوب باید محافظت مناسب در نظر گرفته شود و از پوشاندن فشرده بخش حسگر خودداری شود.

جمع‌بندی

ماژول AX01G-K10L6T10 سایز D10 گزینه‌ای برای طراحی سیستم‌های تشخیص غیرتماسی وجود آب در لوله‌ها و مخازن سازگار است. تغذیه اعلام‌شده ۳ تا ۵ ولت DC و قابلیت تنظیم حساسیت از ویژگی‌های مهم آن هستند. برای انتخاب مطمئن، جنس و ضخامت مخزن، قطر لوله، شرایط محیطی و مشخصات خروجی نسخه دقیق را بررسی کنید.
