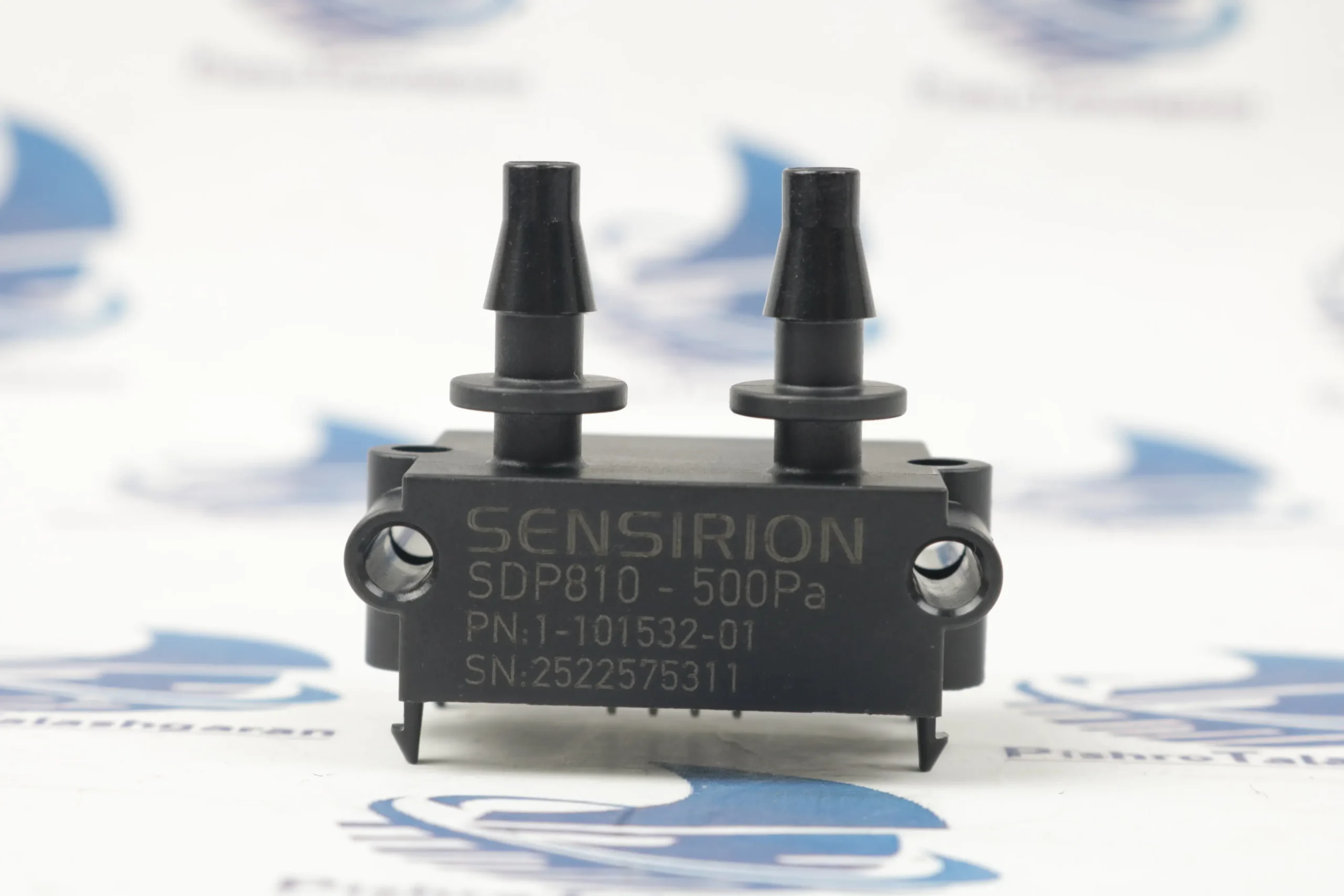

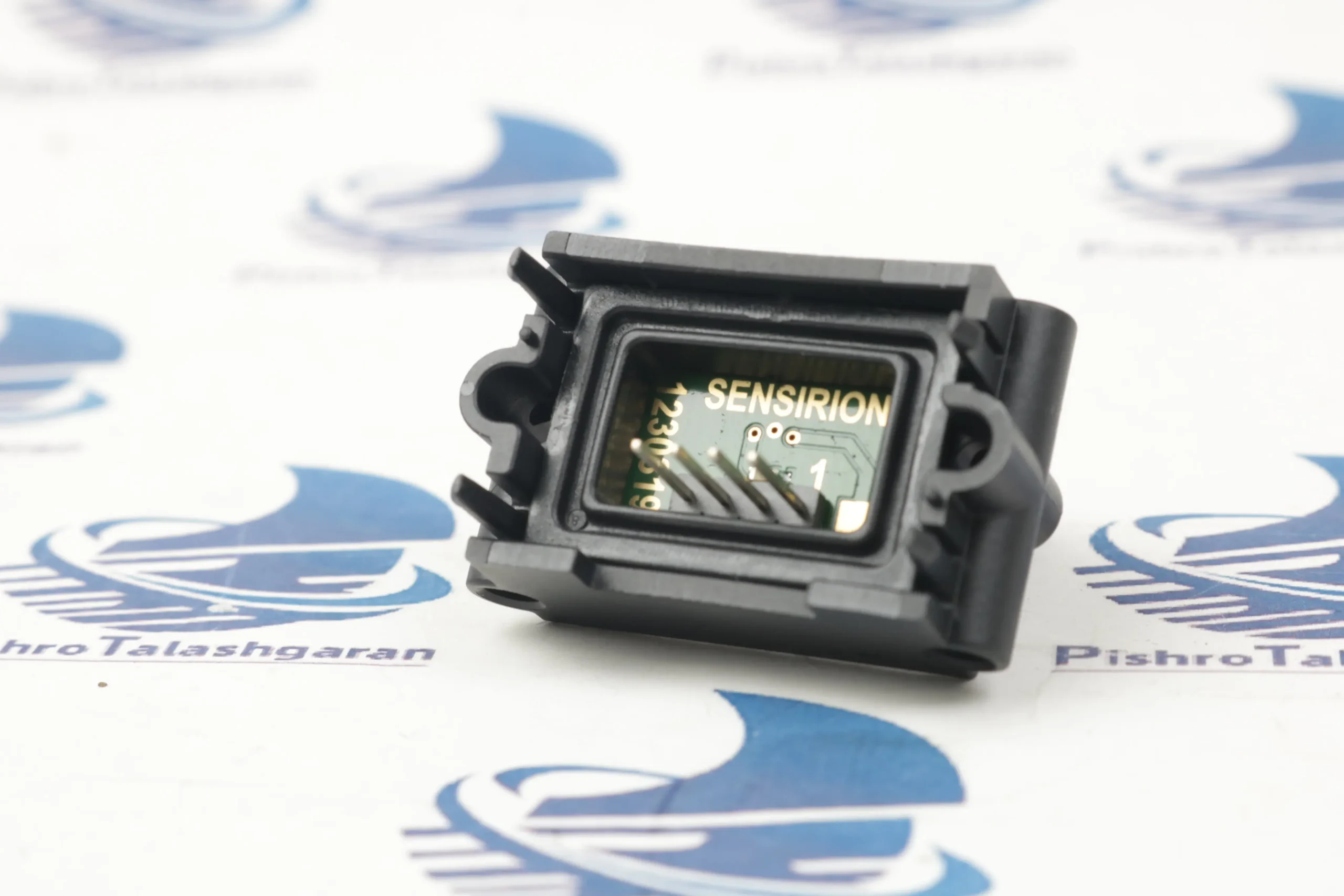

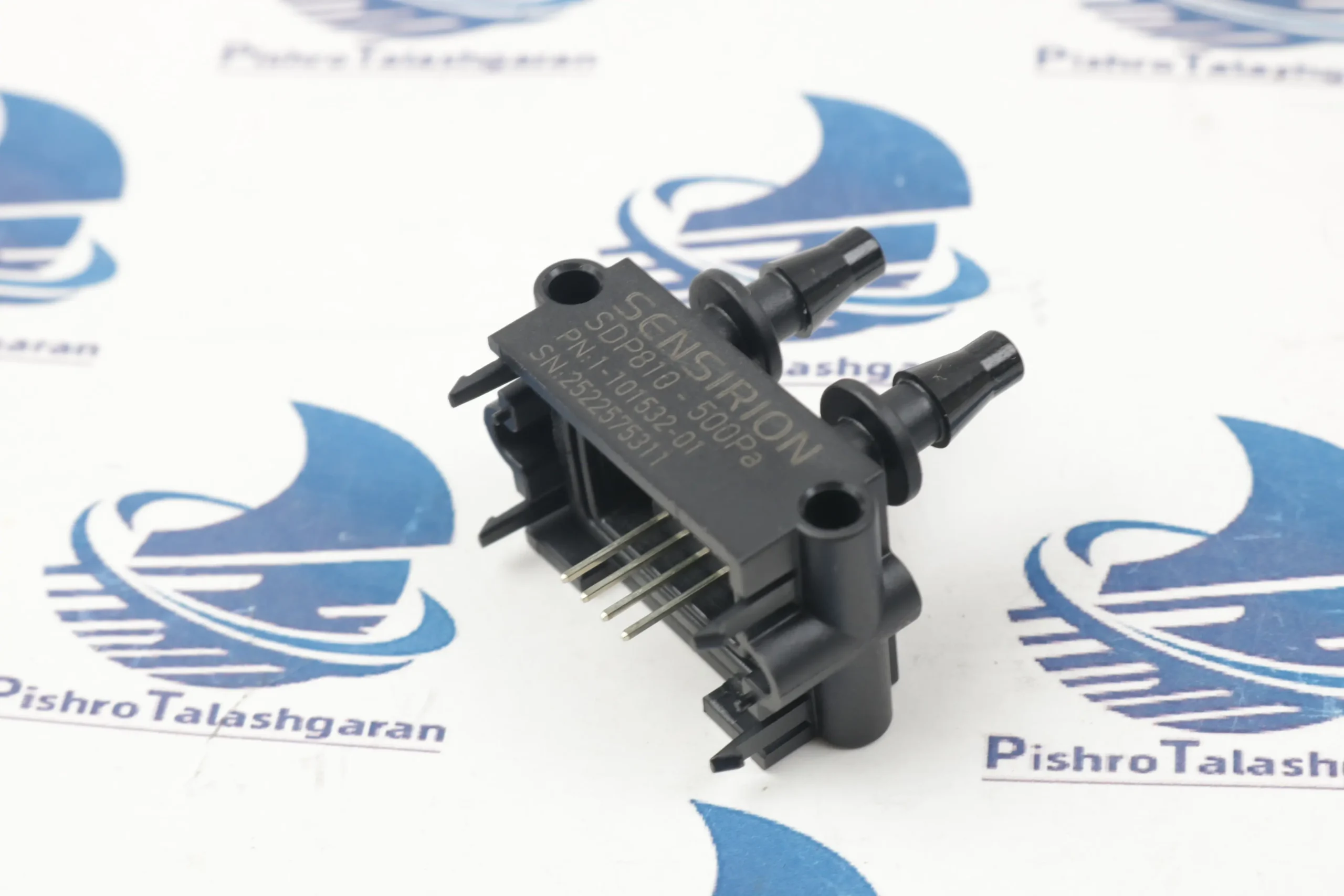

سنسور فشار SDP810-500PA یک حسگر دقیق فشار differential (تفاضلی) از خانواده SDP800 شرکت سوییسی Sensirion است که برای اندازهگیری فشارهای بسیار کم (تا حدود ±500 پاسکال) طراحی شده است. این سنسور بر پایه تکنولوژی CMOSens طراحی شده و به صورت دیجیتال خروجی میدهد و مناسب کاربردهایی است که نیاز به دقت بالا، پاسخ سریع و مصرف انرژی کم دارند.
ویژگیهای کلیدی و فنی سنسور SDP810-500Pa:
این سنسور به دلیل طراحی خاص خود، پایداری بسیار بالایی در درازمدت دارد و برخلاف سنسورهای خازنی یا پیزورزیستیو، دچار رانش (Drift) در نقطه صفر نمیشود.
| ویژگی فنی | مقدار / توضیح | مزیت مهندسی |
| رنج اندازهگیری | ±500\text{ Pa} (معادل ±2\text{ inch } H_2O) | مناسب برای کاربردهای حساس هوایی و پزشکی. |
| نوع خروجی | دیجیتال I2C | اتصال آسان به میکروکنترلرها بدون نیاز به ADC خارجی. |
| دقت (Accuracy) | ۰.۱% نهایی (Full Scale) | اندازهگیری دقیق حتی در کمترین تغییرات فشار. |
| زمان پاسخدهی | کمتر از ۳ میلیثانیه | ایدهآل برای سیستمهای کنترلی سریع و لحظهای. |
| ولتاژ تغذیه | ۳.۳ تا ۵.۵ ولت | سازگاری با اکثر بردهای کنترلی و آردوینو/STM32. |
| جبرانسازی دما | داخلی و تمامخودکار | دقت ثابت در بازه دمایی -20 تا +85 درجه سانتیگراد. |
کاربردهای اصلی سنسور SDP810:
این سنسور به دلیل دقت بالا در فشارهای پایین، در صنایع حساس نقش حیاتی ایفا میکند:
تجهیزات پزشکی (ونتیلاتور و بیهوشی): اندازهگیری دقیق نرخ جریان بازدم و دم بیمار (Flow Measurement) جهت کنترل دقیق حجم هوای ورودی به ریه.
سیستمهای تهویه مطبوع (HVAC):
مانیتورینگ وضعیت فیلترها (تشخیص گرفتگی فیلتر با اندازهگیری اختلاف فشار دو طرف آن).
کنترل فنهای VAV (Variable Air Volume) برای بهینهسازی مصرف انرژی.
اندازهگیری جریان گاز (Gas Flow): استفاده در کنار لولههای پیتو (Pitot Tube) یا اریفیس برای محاسبه سرعت و حجم گاز در خطوط انتقال.
کنترل مشعلهای گازسوز: تنظیم دقیق نسبت سوخت به هوا (Fuel-to-Air Ratio) برای احتراق کامل و کاهش آلایندگی.
- ✔️ سیستمهای فشار هوای کم (Low-Pressure)
✔️ کنترل جریان هوا در دستگاههای پزشکی و آزمایشگاهی
✔️ تجهیزاتی که نیاز به اندازهگیری فشار تفاضلی بادگیر، مجاری و لولههای کوچک دارند
✔️ رباتها و سیستمهای کنترلی که فشار را اندازهگیری میکنند
ویژگیهای اصلی و متمایز کننده سنسور فشار SDP810:
بدون رانش در نقطه صفر (Zero Drift): به دلیل استفاده از جریان حرارتی (Thermal Mass Flow) برای اندازهگیری فشار، این سنسور نیاز به کالیبراسیون مجدد در طول زمان ندارد.
پایداری در برابر جهت نصب: برخلاف سنسورهای مکانیکی، دقت این سنسور تحت تأثیر زاویه نصب یا لرزشهای دستگاه قرار نمیگیرد.
قابلیت تنظیم آدرس I2C: اجازه میدهد تا چندین سنسور روی یک باس مشترک با میکروکنترلر ارتباط برقرار کنند.
اندازهگیری دوطرفه: این سنسور میتواند هم فشار مثبت و هم فشار منفی (مکش) را تا سقف ۵۰۰ پاسکال اندازهگیری کند.
نکات مهم برای استفاده و نصب:
اتصال لولهها: از لولههای سیلیکونی نرم با قطر داخلی مناسب استفاده کنید تا نشتی هوا باعث بروز خطا در نتایج نشود.
تمیز بودن هوا: اگرچه سنسور در برابر ذرات معلق مقاوم است، اما برای افزایش طول عمر در محیطهای آلوده، استفاده از یک فیلتر کوچک در ورودی توصیه میشود.
کتابخانههای نرمافزاری: برای راهاندازی با آردوینو یا رزبریپای، کتابخانههای آمادهای برای پروتکل I2C این سنسور وجود دارد که محاسبات پیچیده کالیبراسیون را به صورت خودکار انجام میدهند.
معمولاً این سنسورها با درگاه I2C ارتباط برقرار میکنند و دادهی فشار را بهصورت دیجیتال به میکروکنترلر میفرستند.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت سنسور فشار SDP810-500PA مراجعه کنید.
