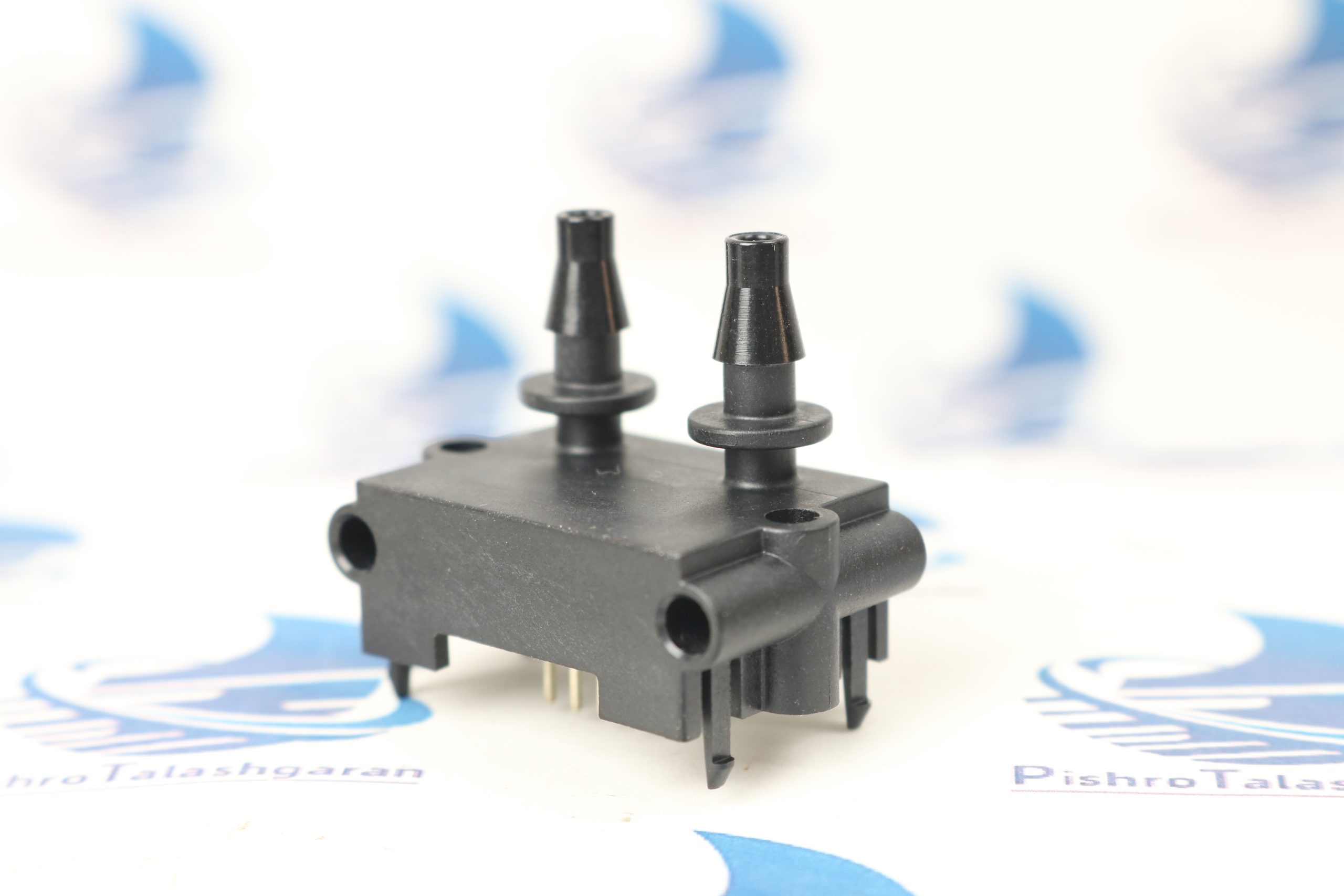

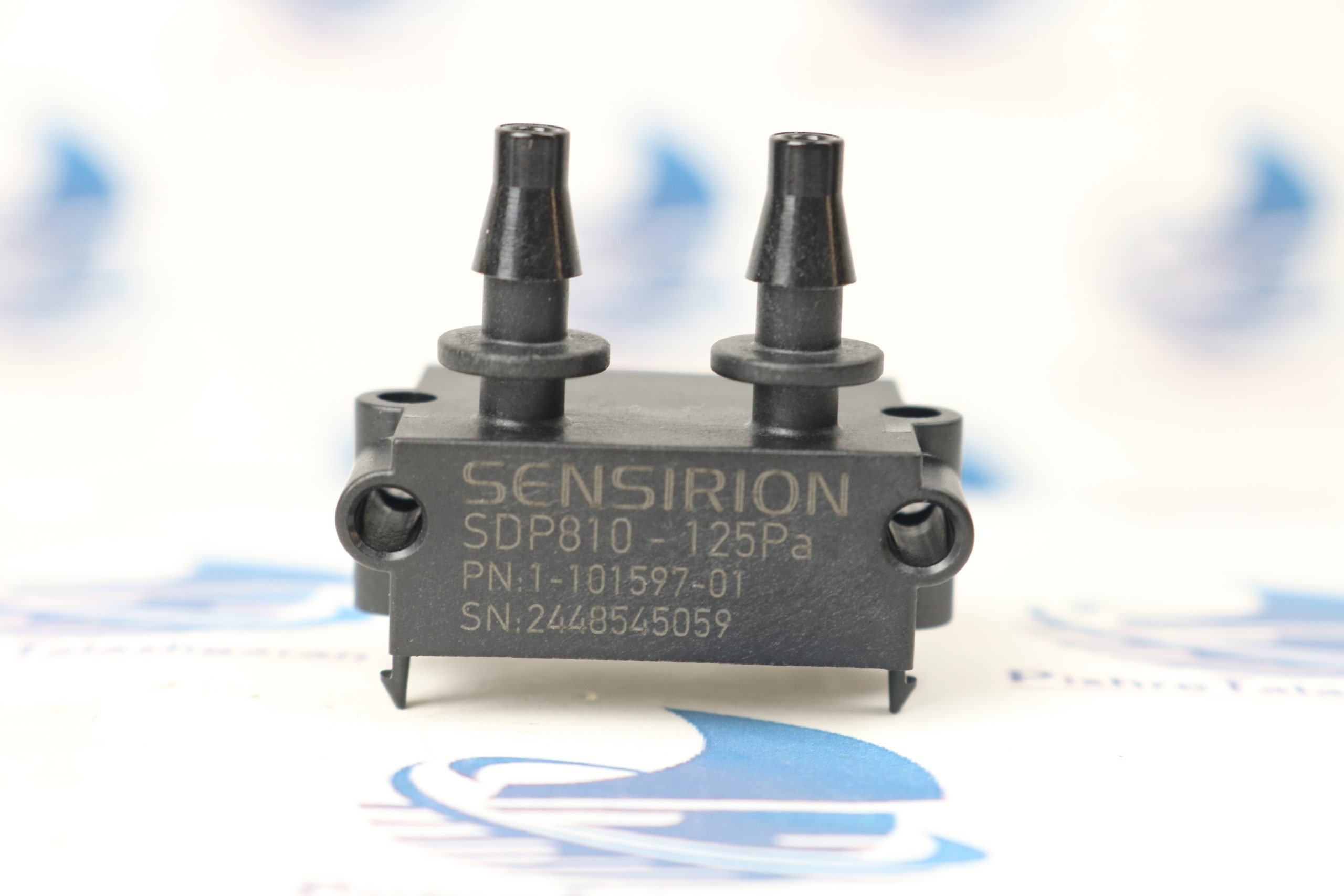

سنسور SDP810-125PA ساخت شرکت Sensirion، یک حسگر فشار تفاضلی دیجیتال با دقت بالا و پایداری بلندمدت است که برای اندازه‌گیری فشار هوا و گازهای غیرمهاجم طراحی شده است. این سنسور الکترونیکی با بهره‌گیری از فناوری اختصاصی CMOSens و روش اندازه‌گیری جریان حرارتی (Flow-through)، فشار تفاضلی را در محدوده منفی ۱۲۵ تا مثبت ۱۲۵ پاسکال بدون رانش نقطه صفر (Zero offset drift) اندازه‌گیری می‌کند. پکیج این سنسور دارای نازل‌های اتصال لوله‌ای (Tube Connection) است و داده‌های خروجی را از طریق رابط دیجیتال ۲ سیمه I2C به میکروکنترلر منتقل می‌سازد.
مشخصات فنی و ویژگی‌های اصلی سنسور فشار SDP810-125PA:
| مشخصه فنی | مقدار / شرایط کاری |
| محدوده اندازه‌گیری فشار |
۱۲۵- تا ۱۲۵+ پاسکال (Bidirectional)
|
| روش اتصال به مسیر جریان |
اتصال لوله‌ای / شلنگی (Tube Connection)
|
| پروتکل ارتباطی |
دیجیتال I2C (آدرس: 0x25 / فرکانس کلاک تا ۱۰۰۰ کیلوهرتز)
|
| ولتاژ تغذیه (V_{DD}) |
۲.۷ تا ۵.۵ ولت مستقیم
|
| تفکیک‌پذیری (Resolution) |
۱۶ بیت
|
| دقت نقطه صفر (Zero Point Accuracy) |
۰.۱ پاسکال
|
| دقت بازه (Span Accuracy) |
۳٪ مقدار خوانده‌شده
|
| زمان پاسخ‌دهی (Response Time) |
کمتر از ۳ میلی‌ثانیه (T_{63})
|
| ضریب مقیاس فشار (Scale Factor) |
۲۴۰ بر پاسکال (240 \text{ Pa}^{-1})
|
| جریان مصرفی |
۳.۸ تا ۵.۵ میلی‌آمپر (حالت اندازه‌گیری) / کمتر از ۱ میکروآمپر (حالت Sleep)
|
| محدوده جبران‌سازی دمایی |
۲۰- تا ۸۵+ درجه سانتی‌گراد
|
| حداکثر فشار قابل تحمل (Overpressure) |
۱ بار (Burst pressure: ۵ بار)
|
| سیالات سازگار |
هوا، نیتروژن (N_2) و اکسیژن (O_2) بدون میعان
|
-
فناوری CMOSens: ادغام عنصر سنسور حرارتی، مدارات پردازش سیگنال و کالیبراسیون دیجیتال روی یک تراشه یکپارچه سیلیکونی.
-
قابلیت میانگین‌گیری هوشمند (Smart Averaging): امکان خوانش داده‌ها با فواصل زمانی دلخواه بدون از دست رفتن اطلاعات به کمک الگوریتم میانگین‌گیری خودکار داخلى.
-
حالت‌های کاری انعطاف‌پذیر: پشتیبانی از هر دو حالت اندازه‌گیری پیوسته (Continuous Mode) برای سرعت بالا و حالت تحریک‌شده (Triggered Mode) برای کاهش شدید مصرف انرژی.
کاربردهای اصلی سنسور فشار SDP810:
-
تجهیزات پزشکی و تنفسی: پایش دقیق جریان و فشار هوا در دستگاه‌های ونتیلاتور، اکسیژن‌ساز و CPAP.
-
سیستم‌های تهویه مطبوع (HVAC): کنترل دقیق جریان هوا، فیلترهای هوا، و مدیریت مصرف انرژی در کانال‌های تهویه.
-
اندازه‌گیری جریان حجم/جرم هوا در حالت کنارگذر (Bypass): سنجش دبی عبوری سیال از طریق اندازه‌گیری افت فشار تفاضلی.
-
اتوماسیون و کنترل‌های صنعتی: پایش فشار هوای فشرده و گازهای خنثی در تجهیزات حساس صنعتی.
مقایسه سنسور SDP810-125PA و SDP810-500PA:
هر دو سنسور از یک خانواده و دارای مشخصات فیزیکی، پکیج لوله‌ای، پروتکل I2C و ولتاژ تغذیه کاملاً یکسان هستند. تفاوت‌های اصلی آنها در جدول زیر خلاصه شده است:
| پارامتر مقایسه‌ای | سنسور SDP810-125PA | سنسور SDP810-500PA |
| محدوده اندازه‌گیری فشار |
۱۲۵- تا ۱۲۵+ پاسکال
|
۵۰۰- تا ۵۰۰+ پاسکال
|
| ضریب مقیاس (Scale Factor) بر حسب پاسکال |
۲۴۰ (Pa^{-1})
|
۶۰ (Pa^{-1})
|
| ضریب مقیاس بر حسب اینچ آب ($inH_2O$) |
۵۹,۷۸۰
|
۱۴,۹۴۵
|
| دقت نقطه صفر (Zero Point Accuracy) |
۰.۱ پاسکال
|
۰.۰۸ پاسکال
|
| تکرارپذیری نقطه صفر |
۰.۰۵ پاسکال
|
۰.۰۴ پاسکال
|
| شماره سفارش (Order Number) |
1-101597-01
|
1-101532-01
|
| شناسه محصول (Product Identifier) |
0x03020B01
|
0x03020A01
|
(نتیجه‌گیری مقایسه: مدل SDP810-125PA تفکیک‌پذیری و حساسیت بالاتری را در فشارهای بسیار پایین ارائه می‌دهد، در حالی که مدل SDP810-500PA محدوده اندازه‌گیری عریض‌تری دارد).
سوالات متداول (FAQ) درباره سنسور SDP810:
۱. فرمول محاسبه فشار واقعی بر حسب پاسکال در SDP810-125PA چیست؟
داده خروجی خام سنسور یک عدد صحیح ۱۶ بیتی علامت‌دار (Two’s complement) است. برای تبدیل آن به فشار بر حسب پاسکال، عدد خوانده‌شده باید بر ضریب مقیاس تقسیم شود:
Differential Pressure (Pa) = Sensor Output / 240۲. تفاوت سری SDP800 با سری SDP810 چیست؟
تفاوت اصلی در نوع پکیج و اتصال فیزیکی آنهاست:
-
سری SDP800 (مانند SDP800-125Pa): برای نصب مستقیم روی منیفولد (Manifold Mount) با اورینگ طراحی شده است.
-
سری SDP810 (مانند SDP810-125Pa): دارای نازل‌های برآمده‌ای برای اتصال مستقیم شلنگ و لوله‌های سیال (Tube Connection) است.
۳. پایه‌های سنسور SDP810-125PA به چه صورتی متصل می‌شوند؟
این سنسور دارای ۴ پایه ارتباطی است:
-
پایه ۱ (SCL): خط کلاک پروتکل I2C
-
پایه ۲ (VDD): ولتاژ تغذیه مثبت (۲.۷ تا ۵.۵ ولت)
-
پایه ۳ (GND): اتصال زمین
-
پایه ۴ (SDA): خط داده دوطرفه I2C
۴. نحوه لحیم‌کاری سنسور SDP810-125PA روی برد مدار چاپی چگونه است؟
این سنسور باید حتماً به روش لحیم‌کاری موجی (Wave Soldering) مونتاژ شود. حداکثر دمای موج لحیم باید ۲۶۰ درجه سانتی‌گراد و زمان قرارگیری در موج کمتر از ۲ ثانیه باشد. استفاده از روش Reflow به سنسور آسیب می‌رساند. همچنین پورت‌های ورودی سنسور باید در برابر پاشش لحیم و فلاکس محافظت شوند.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت سنسور SDP810-125PA مراجعه کنید.
