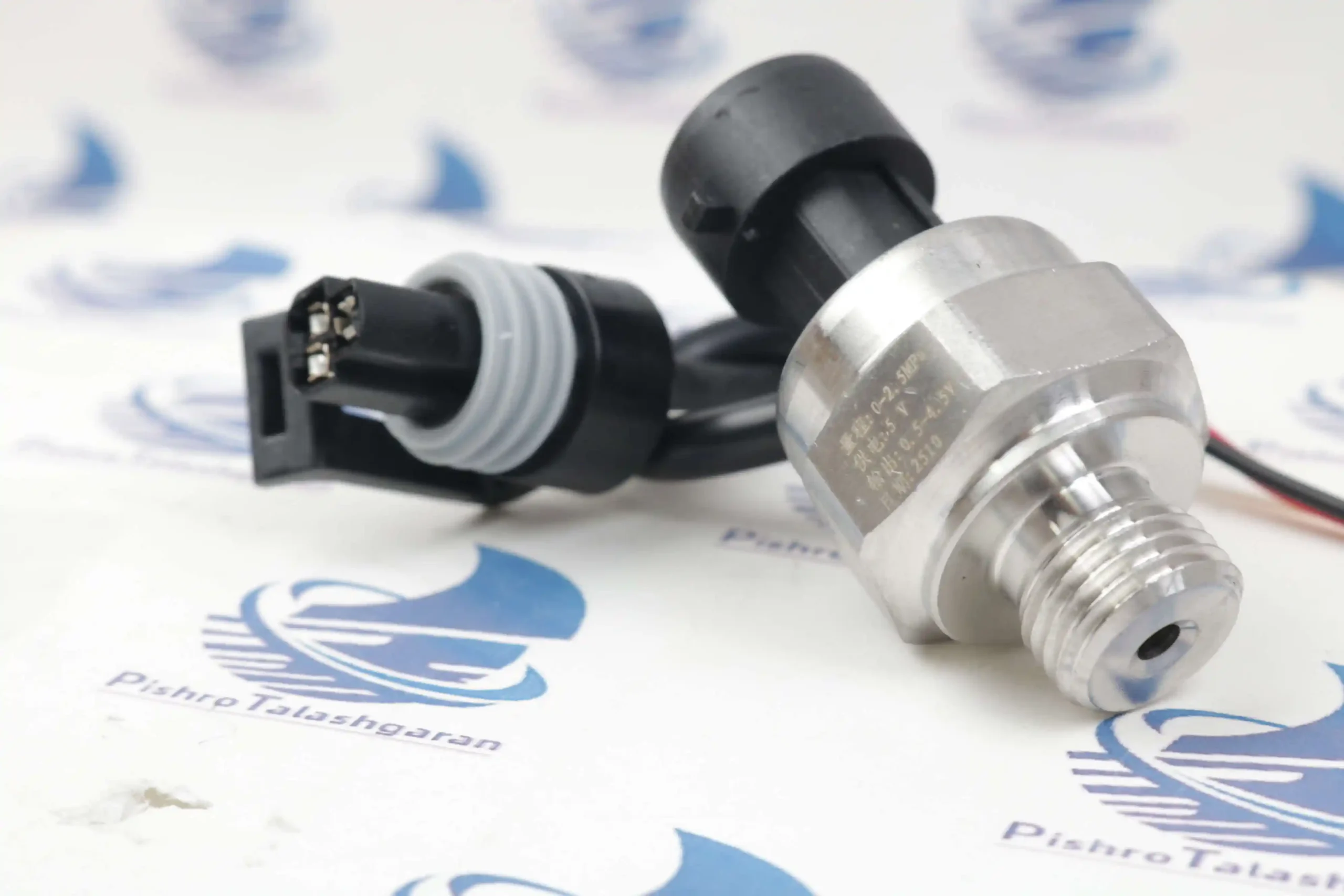

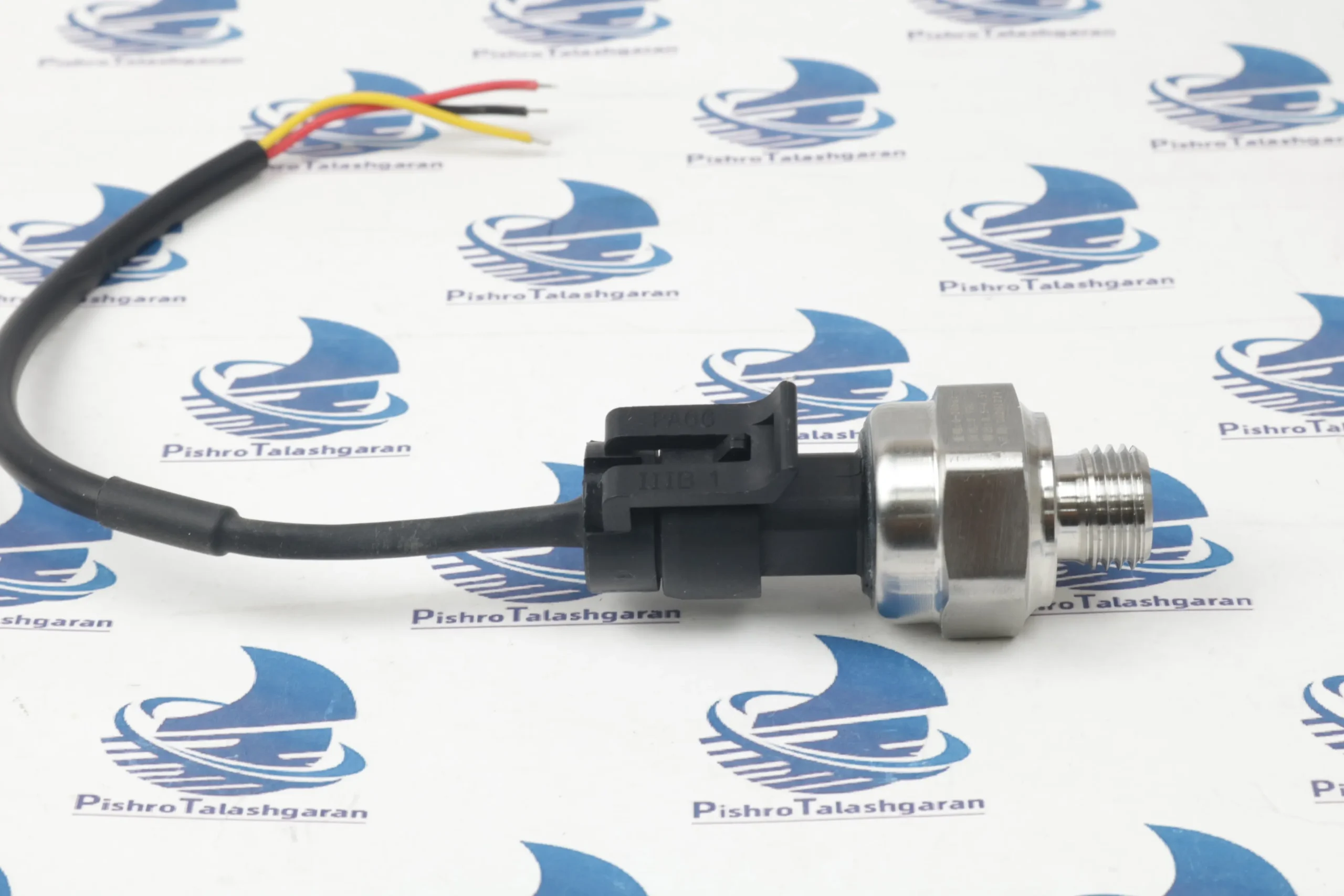

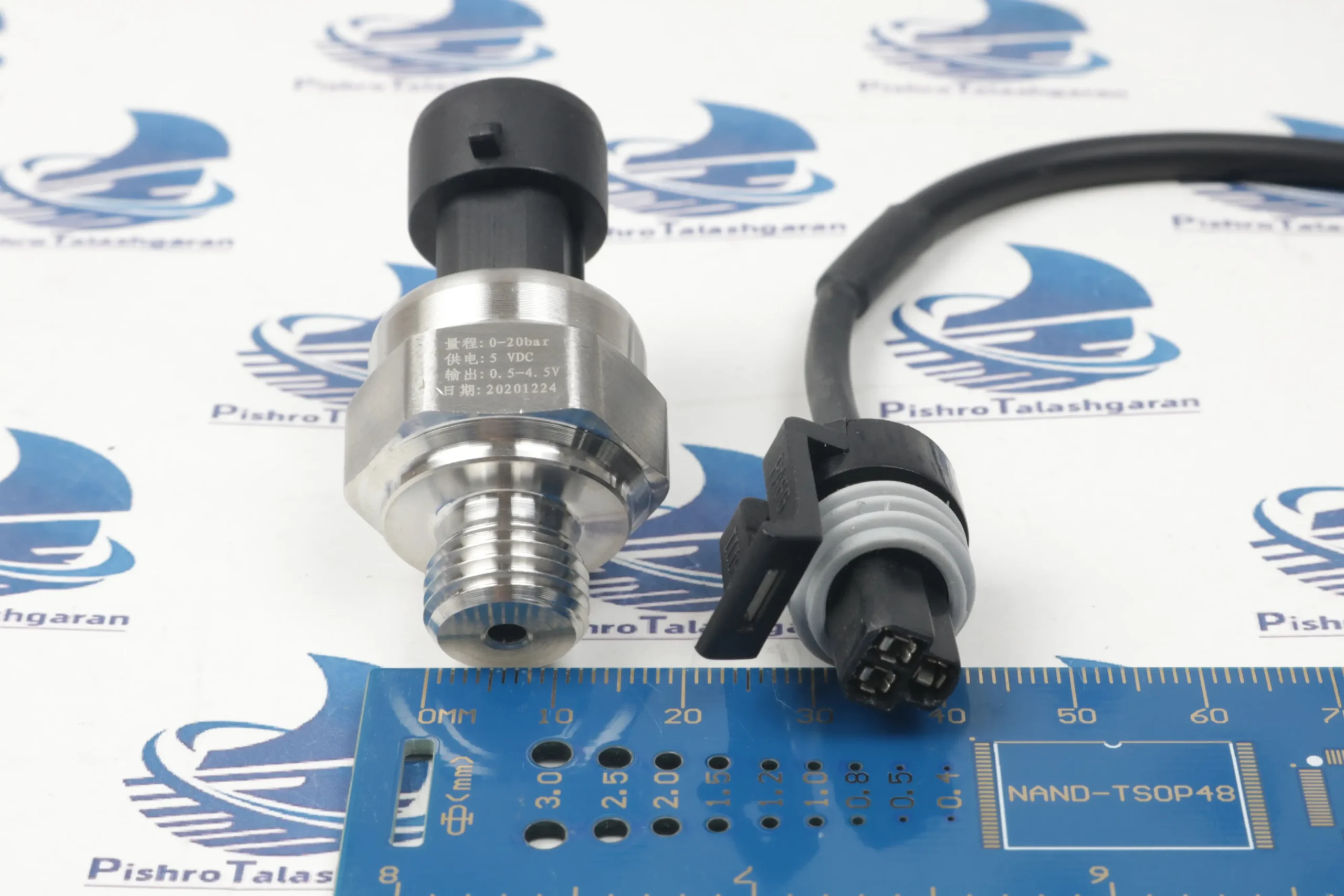

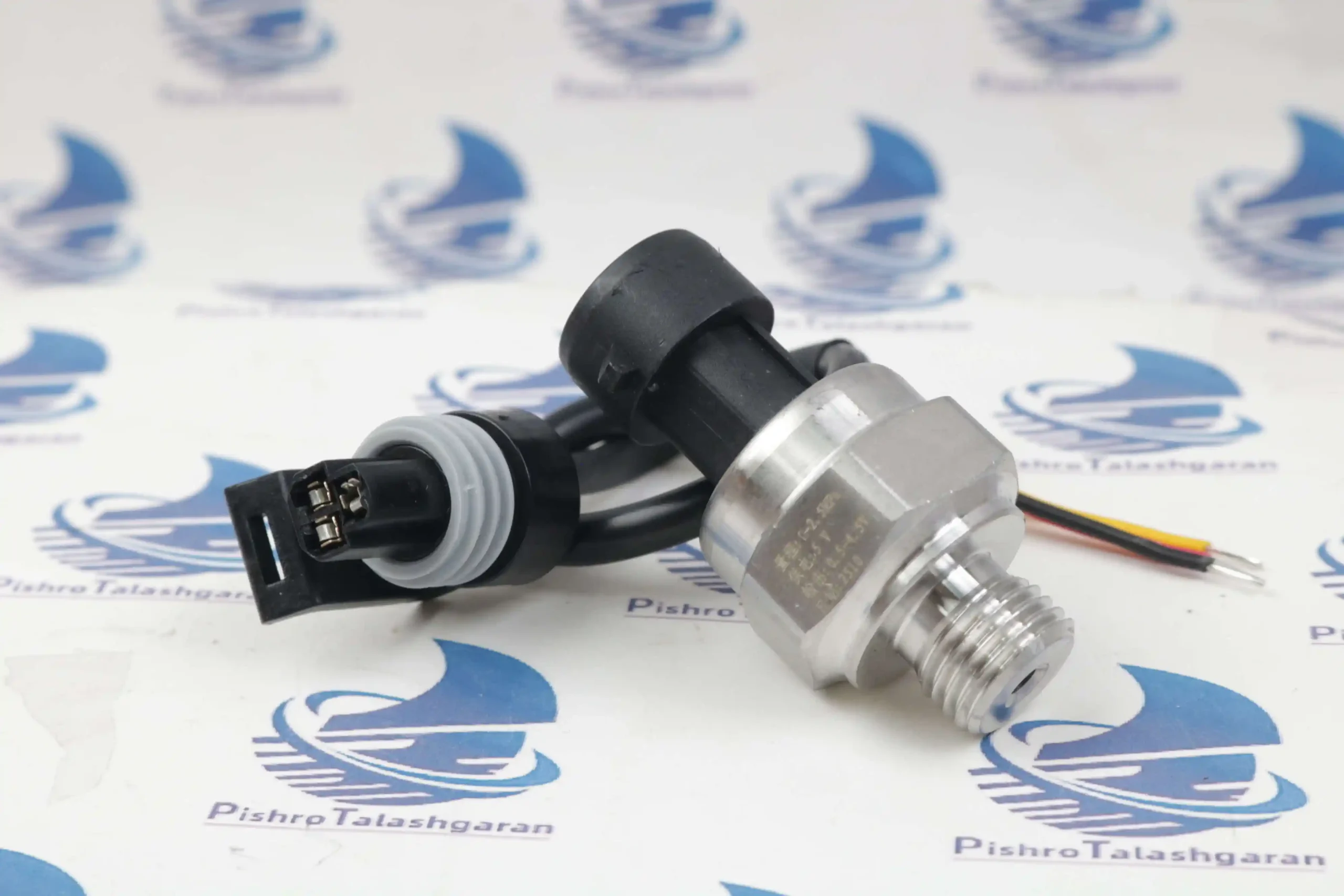

سنسور فشار کمپرسور مدل HK2012 یک ترانسمیتر فشار صنعتی دقیق و باکیفیت است که بر اساس اطلاعات دیتاشیت، برای اندازه‌گیری فشار گازها و مایعات غیرخورنده در محدوده 0 تا 2.5 مگاپاسکال (0 تا 25 بار) طراحی شده است. این سنسور الکترونیکی با ولتاژ کاری 5 ولت مستقیم، درجه حفاظت IP65 و خروجی آنالوگ 0.5 تا 4.5 ولت، گزینه‌ای ایده‌آل برای پایش، کنترل و ایمنی سیستم‌های کمپرسور، سیستم‌های هیدرولیک و مدارات پنوماتیک محسوب می‌شود.
مشخصات فنی و ویژگی‌های اصلی سنسور فشار کمپرسور 0 تا 25 بار:
| مشخصه فنی | مقدار / شرایط کاری (مطابق دیتاشیت) |
| مدل سنسور |
HK2012
|
| محدوده فشار کاری |
0 تا 2.5 مگاپاسکال (0 تا 25 بار)
|
| ولتاژ تغذیه (Vcc) |
5 +/- 0.25 ولت مستقیم (VDC)
|
| ولتاژ خروجی (Vout) |
0.5 تا 4.5 ولت مستقیم (در ولتاژ 5 ولت)
|
| جریان مصرفی |
10 میلی‌آمپر
|
| دقت اندازه‌گیری (Accuracy) |
+/- 1.0% FS
|
| خطای جامع (Comprehensive Error) |
+/- 3.0% FS
|
| فشار بار مازاد (Overload Pressure) |
3.5 مگاپاسکال (35 بار)
|
| فشار تخریب (Burst Pressure) |
5.0 مگاپاسکال (50 بار)
|
| زمان پاسخ‌دهی (Response Time) |
کمتر از 10 میلی‌ثانیه
|
| محدوده دمای کاری |
20- تا 105+ درجه سانتی‌گراد
|
| درجه حفاظت (Protection Level) |
IP65
|
| سایز رزوه / اتصال مکانیکی |
G1/4 (آچارخور S24)
|
| طول عمر سیکل کاری (Cycle Life) |
1,000,000 بار کارکرد
|
-
محدوده وسیع سنجش دما: عملکرد پایدار در محدوده دمایی 20- تا 105+ درجه سانتی‌گراد.
-
تحمل فشار فوق‌العاده: مقاومت در برابر فشار اورلود تا 35 بار و فشار تخریب تا 50 بار برای ایمنی بالا در برابر ضربه‌های فشاری.
-
دقت بالا و خروجی استاندارد: ارائه ولتاژ خروجی خطی 0.5 تا 4.5 ولت با دقت اندازه‌گیری 1.0% FS.
-
درجه حفاظت IP65: مقاوم در برابر نفوذ گرد و غبار و پاشش مستقیم آب.
سیم‌بندی و اتصالات (Pinout)
این سنسور دارای ۳ پایه/سیم ارتباطی است:
-
پایه VCC: تغذیه مثبت (5 ولت مستقیم)
-
پایه GND: زمین / منفی تغذیه
-
پایه Vout: سیگنال خروجی ولتاژ
کاربردهای اصلی در سیستم کمپرسور:
-
سیستم‌های کمپرسور هوا و گاز: پایش و کنترل فشار در کمپرسورهای صنعتی با فشار کاری بالا (تا 25 بار).
-
اندازه‌گیری فشار مایعات و گازهای غیرخورنده: مناسب برای انواعی از سیالات خنثی، روغن‌ها و گازهای صنعتی.
-
سیستم‌های هیدرولیک و پنوماتیک: سنجش فشار مخازن، لوله‌ها و جک‌های هیدرولیکی.
-
تجهیزات تهویه مطبوع و چیلرها: پایش فشار مبردها و گازهای کاری.
سوالات متداول (FAQ) درباره ترانسمیتر فشار:
1. فرمول محاسبه فشار واقعی (P) بر حسب MPa یا بار از روی ولتاژ خروجی چیست؟
طبق رابطه ارائه‌شده در دیتاشیت، خروجی سنسور بر حسب ولتاژ تغذیه به صورت زیر است:
Vout = Vcc * (0.32 * P + 0.1)
با جایگذاری ولتاژ تغذیه 5 ولت (Vcc = 5.0V):
Vout = 1.6 * P + 0.5
بنابراین برای محاسبه فشار P (بر حسب مگاپاسکال MPa):
P = (Vout – 0.5) / 1.6
(نکته: برای تبدیل مگاپاسکال به بار، کافی است عدد حاصل را در 10 ضرب کنید. در فشار 0 بار خروجی 0.5 ولت، در فشار 12.5 بار خروجی 2.5 ولت و در فشار 25 بار خروجی 4.5 ولت خواهد بود).
2. آیا این ترانسمیتر فشار برای مایعات اسیدی یا خورنده مناسب است؟
خیر، بر اساس مشخصات دیتاشیت، این سنسور اختصاصاً برای گازها و مایعات غیرخورنده (Non-corrosive gas and liquid) طراحی شده است.
3. سایز رزوه و ویژگی‌های فیزیکی نصب سنسور چیست؟
این سنسور دارای رزوه پایه G1/4 بوده و بخش آچارخور بدنه آن سایز S24 می‌باشد.
4. حد مجاز فشار اورلود و تخریب در این سنسور چقدر است؟
این سنسور قابلیت تحمل فشار مازاد (Overload Pressure) تا 3.5 مگاپاسکال (35 بار) را بدون آسیب ساختاری دارد. همچنین نقطه تخریب (Burst Pressure) آن 5.0 مگاپاسکال (50 بار) مشخص شده است.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید بهدیتاشیت سنسور فشار کمپرسور 0 تا 25 بار مراجعه کنید.
