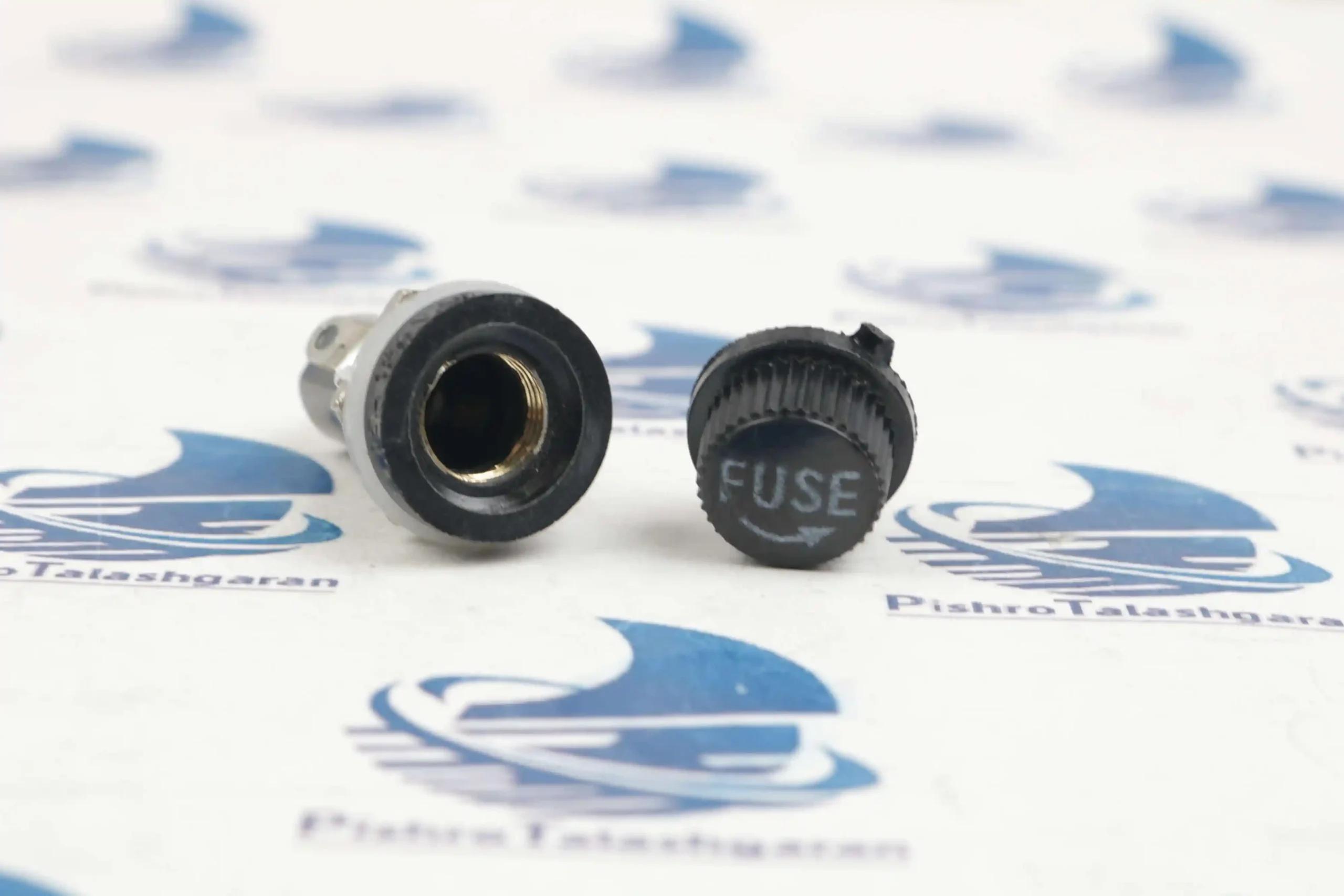

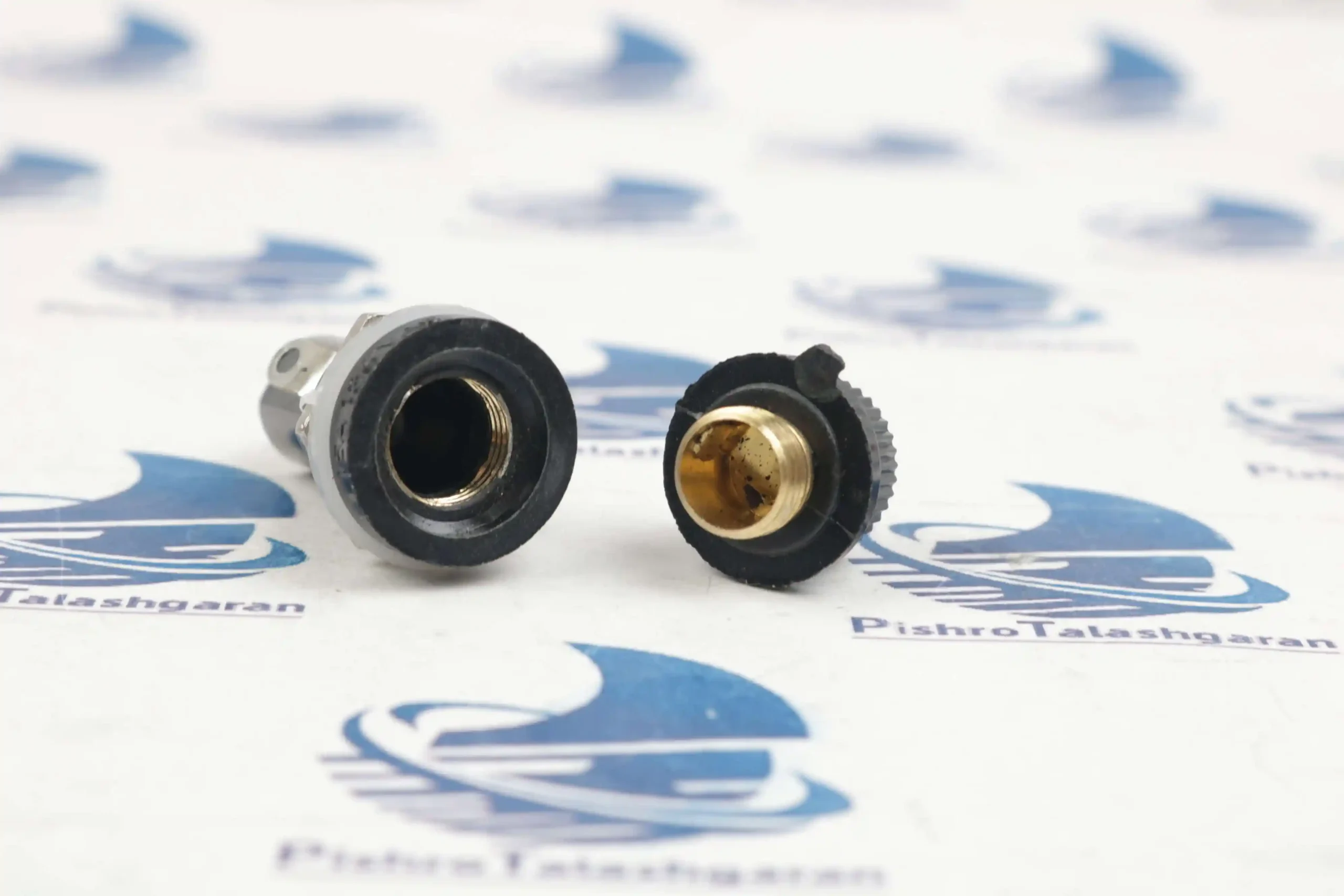

جا فیوزی پیچی کوچک سایز ۲۰×۵ (Panel Mount Fuse Holder)، یک قطعه الکترومکانیکی محافظتی است که برای قرارگیری فیوزهای شیشهای یا گچی سایز ۲۰×۵ میلیمتر روی بدنه یا پنل دستگاههای الکترونیکی طراحی شده است. این قطعه به اپراتور یا کاربر اجازه میدهد تا در صورت سوختن فیوز، بدون نیاز به باز کردن بدنه دستگاه یا لحیمکاری، فیوز را به راحتی و تنها با چرخاندن درپوش پیچی تعویض کند.
ویژگیهای کلیدی جا فیوزی پیچی کوچک سایز 20*5:

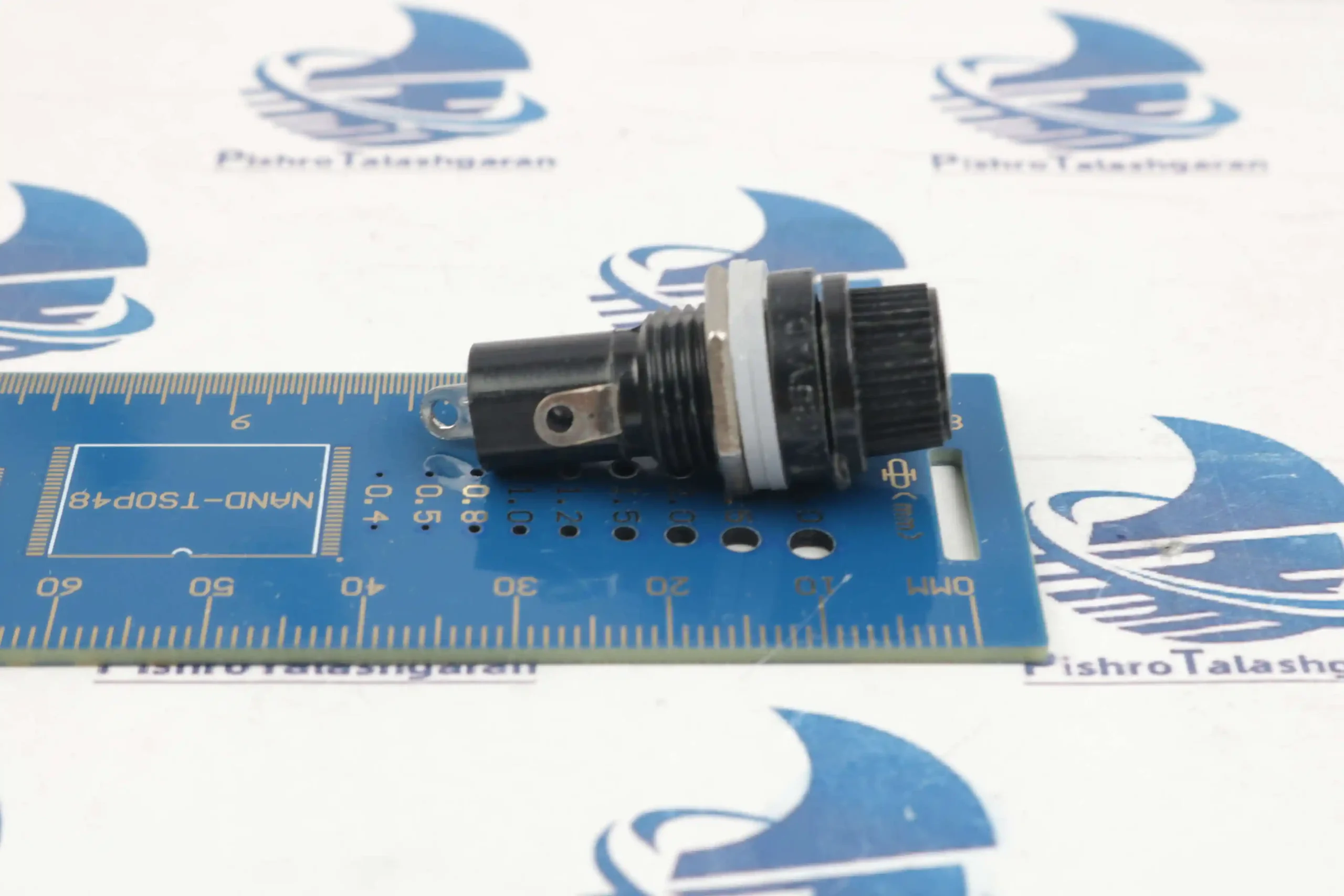

این جافیوزی به گونهای طراحی شده که روی سوراخهای گرد پنلها مستقر شده و از بیرون توسط یک مهره پلاستیکی یا فلزی محکم شود.
| ویژگی فنی | مقدار / توضیح | اهمیت در طراحی |
| سایز فیوز سازگار | ۵ در ۲۰ میلیمتر (5 \times 20 mm) | استانداردترین و رایجترین سایز فیوزهای الکترونیکی. |
| ولتاژ نامی (Max) | ۲۵۰ ولت AC | مناسب برای خطوط برق شهر و ولتاژهای پایینتر DC. |
| جریان نامی (Max) | ۶.۳ تا ۱۰ آمپر | تحمل جریان عبوری دستگاههای الکترونیکی عمومی. |
| مکانیزم درپوش | پیچی (Screw Cap) | پایداری فیوز در برابر لرزش و دسترسی سریع بدون ابزار. |
| قطر سوراخ نصب | حدود ۱۲ میلیمتر | نیاز به فضای بسیار کم روی پنل دستگاه. |
| جنس بدنه | پلاستیک عایق (باکالیت یا نایلون) | مقاومت حرارتی بالا و جلوگیری از خطر برقگرفتگی. |
| نوع پایه اتصال | پایههای لحیمکاری (Solder Terminals) | اتصال محکم و بدون شلشدگی سیمهای داخلی. |
کاربردهای اصلی پایه فیوز پیچی کوچک روپنلی:
هرکجا که یک دستگاه الکترونیکی از برق ورودی (بهویژه برق شهر) تغذیه کند و نیاز به محافظت در برابر اتصال کوتاه داشته باشد، از این قطعه روی بدنه استفاده میشود:
- منابع تغذیه و آداپتورهای آزمایشگاهی: حفاظت از مدارات داخلی در برابر اضافهبار یا اتصالات ناگهانی در خروجی.
- محصولات صوتی و تصویری (آمپلیفایرها): استفاده در پشت بدنه آمپلیفایرها و پاورمیکسرها جهت جلوگیری از آسیب به ترانسفورماتور اصلی.
- دستگاههای صنعتی و آزمایشگاهی: درایورهای موتور، کوره های الکتریکی کوچک و تجهیزات اندازهگیری دقیق.
- تابلو برقهای مینیاتوری و جعبه توزیعها: ایجاد خطوط حفاظت مجزا برای بخشهای کممصرف سیستم.
- لوازم خانگی الکترونیکی: محافظت از بردهای الکترونیکی در دستگاههایی مثل چرخگوشت، مایکروویو و محافظهای برق.
ویژگیهای مهم و مزایای استفاده از جافیوزی پیچی کوچک:
-
تعویض ایمن و سریع: درپوش پلاستیکی کاملاً عایق است؛ بنابراین هنگام تعویض فیوز، کاربر هیچ تماسی با بخشهای برقدار داخل دستگاه نخواهد داشت.
-
واشر آببندی (در برخی مدلها): برخی از نمونههای باکیفیت دارای یک اورینگ یا واشر پلاستیکی در زیر پیچ هستند که از نفوذ رطوبت ناچیز به داخل پنل جلوگیری میکند.
-
طراحی فشرده: فضای بسیار کمی را در پشت پنل اشغال میکند و به طراح اجازه میدهد چیدمان قطعات را بهینه کند.
نکات حیاتی در سیمکشی و نصب:
-
اتصال فاز به پایه انتهایی: این جا فیوزی دو پایه دارد؛ یک پایه در انتها (کف) و یک پایه در کناره. همیشه سیم فاز ورودی را به پایه انتهای کف متصل کنید و سیم خروجی به سمت مدار را از پایه کناری بگیرید. این کار باعث میشود هنگام باز کردن درپوش، خطر تماس با فاز لخت به حداقل برسد.
-
سفت کردن مهره پنل: هنگام نصب روی پنل، مهره پشت را بیش از حد سفت نکنید؛ زیرا بدنه پلاستیکی رزوه ممکن است هرز شده یا ترک بخورد.
-
تطبیق جریان: مطمئن شوید جریانی که از مدار میگذرد، از حداکثر جریان نامی جا فیوزی (مثلاً ۱۰ آمپر) بیشتر نباشد، در غیر این صورت خود جا فیوزی ذوب خواهد شد.
