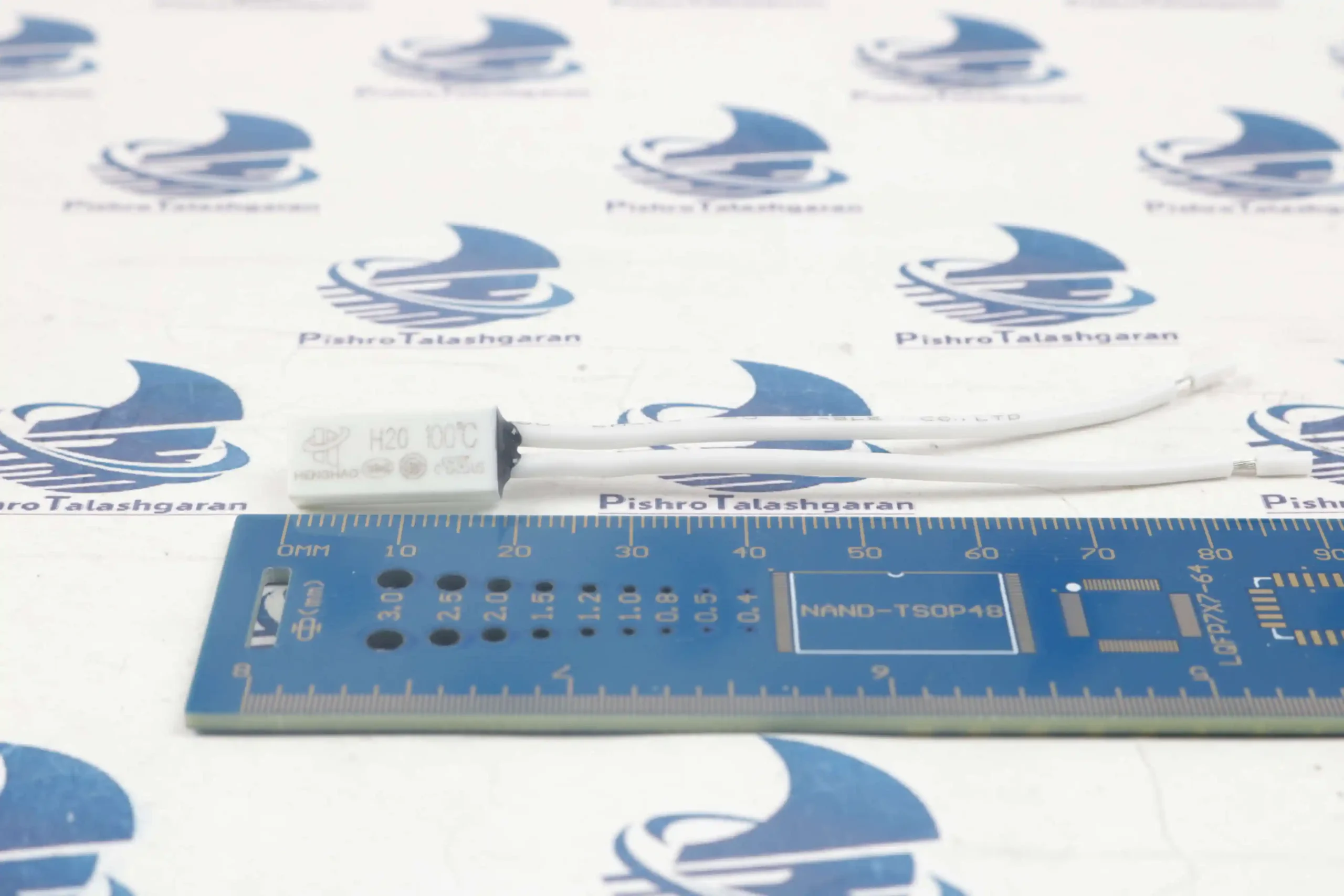

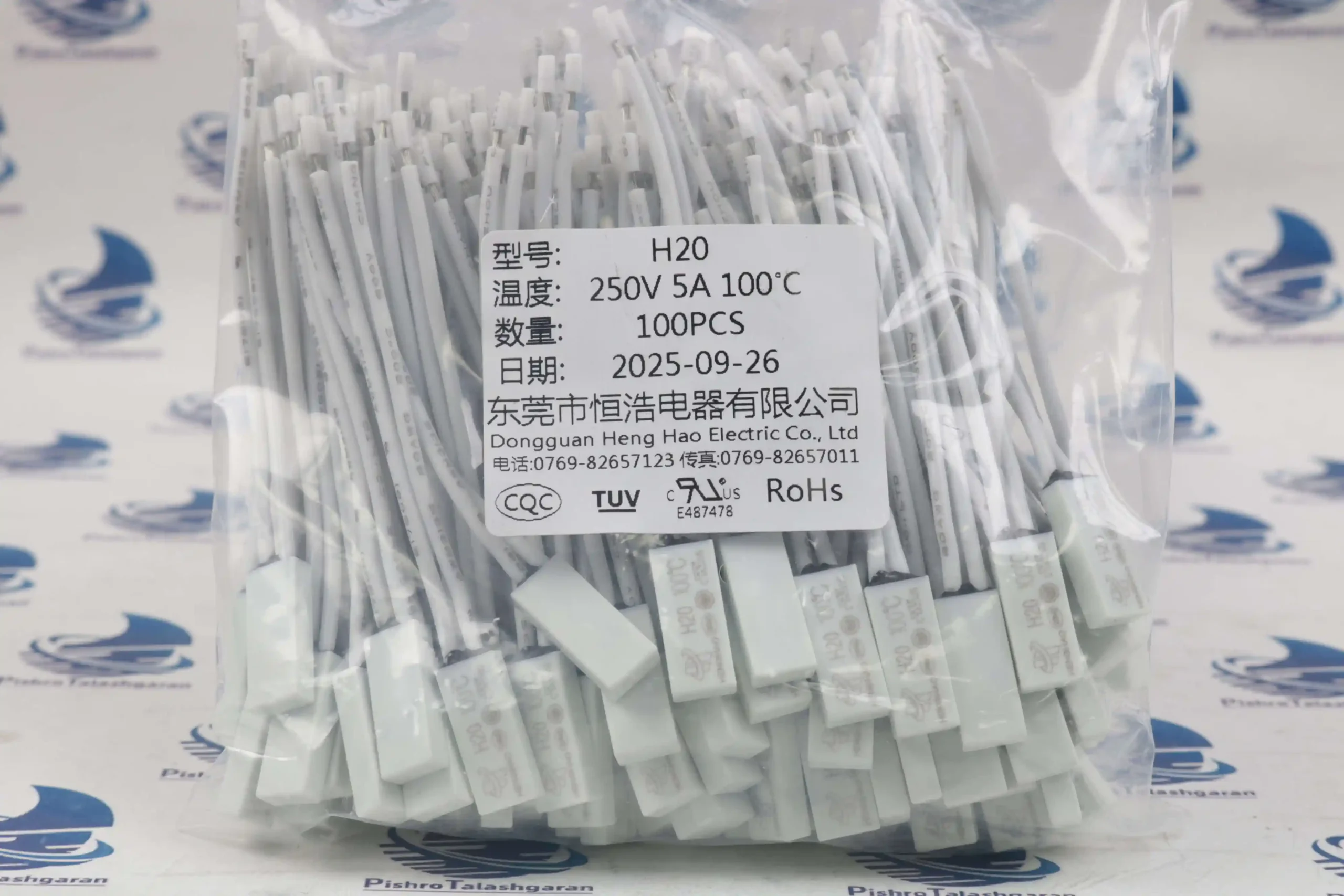

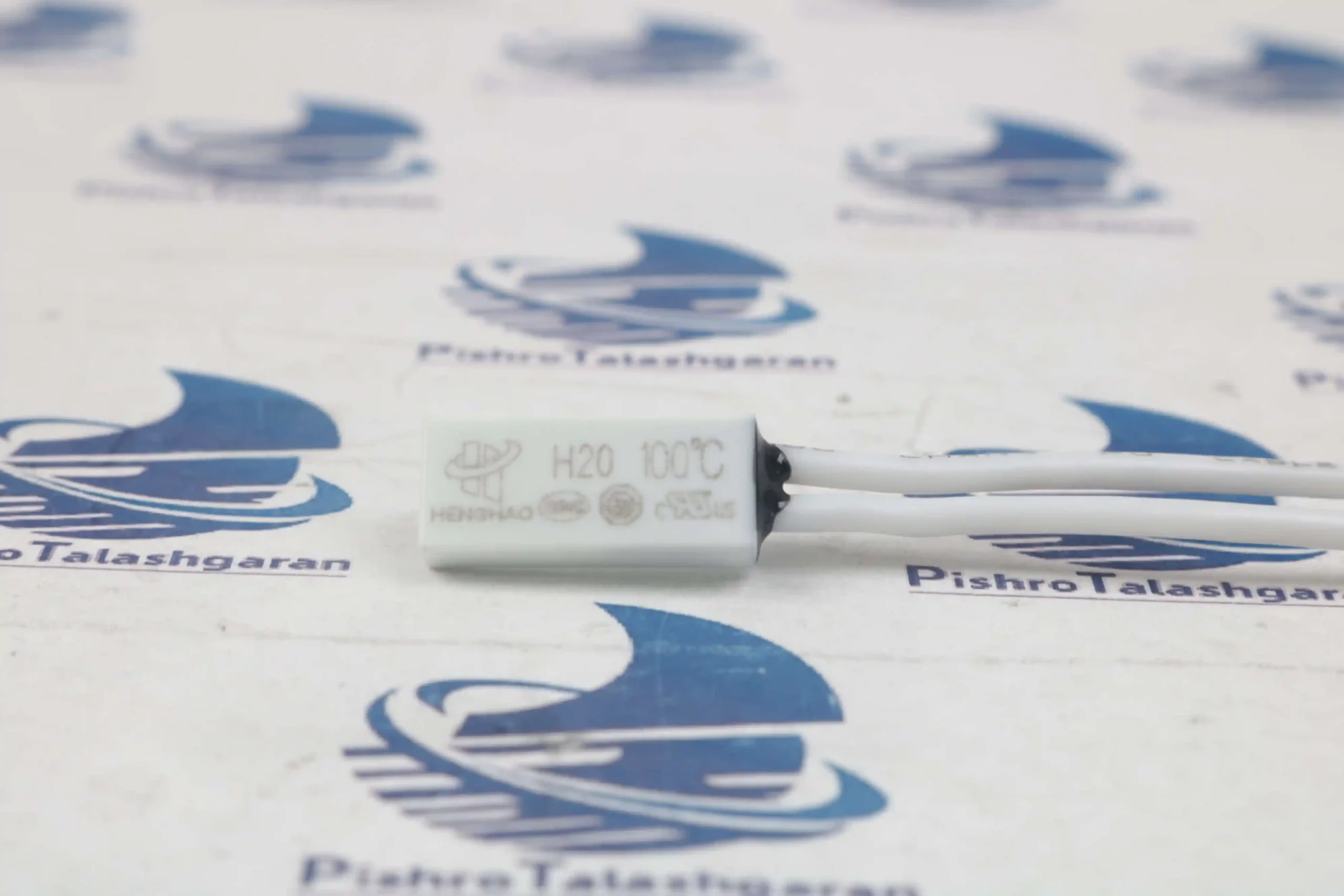

ترموسوئیچ حرارتی 100 درجه 5 آمپر NC مدل KSD-9700، یک محافظ حرارتی (Thermal Protector) بسیار دقیق، کوچک و حیاتی است که وظیفه دارد از تجهیزات الکترونیکی و باتریها در برابر افزایش خطرناک دما و داغ شدن بیش از حد (Overheating) محافظت کند.
پسوند NC (Normally Closed) به این معناست که کنتاکتهای داخل این یا سوئیچ حرارتی در حالت عادی (دمای محیط) «بسته» هستند و جریان برق را از خود عبور میدهند. اما به محض اینکه دمای قطعه به 100 درجه سانتیگراد برسد، کنتاکتها باز شده و جریان برق فوراً قطع میشود تا دستگاه خنک شود. با پایین آمدن مجدد دما (معمولاً حدود ۴۰ تا ۴۵ درجه)، سوئیچ دوباره وصل میشود.
ویژگیهای کلیدی ترموسوئیچ حرارتی 100 درجه 5 آمپر NC مدل KSD-9700:
عملکرد این ترموسوئیچ سیم دار بر پایه تکنولوژی بیمتال (Bimetal) است؛ یعنی از دو فلز با ضریب انبساط حرارتی متفاوت ساخته شده که با رسیدن به دمای خاص (100 درجه) خم شده و مدار را قطع میکنند.
| پارامتر فنی | مشخصات / مقدار | اهمیت در طراحی و مدار |
| دمای قطع (Action Temperature) | 100 درجه سانتیگراد (با خطای ۵± درجه) | حد آستانه ایمنی برای بسیاری از باتریها و نیمههادیها. |
| نوع کنتاکت | NC (در حالت عادی بسته) | قطعکننده مدار در صورت بروز گرمای بیش از حد. |
| حداکثر جریان مجاز | ۵ آمپر (5A) | پشتیبانی از تجهیزات کممصرف و متوسط بدون نیاز به رله. |
| حداکثر ولتاژ کاری | ۲۵۰ ولت (AC / DC) | قابل استفاده هم در مدارهای برق شهری و هم برق باتری. |
| جنس بدنه | پلاستیک فشرده (عایق) | عدم ایجاد اتصال کوتاه در صورت تماس با بدنههای فلزی دستگاهها. |
| عمر مفید (سایکل کاری) | بیش از ۱۰,۰۰۰ بار قطع و وصل | طول عمر بسیار بالا و تضمین پایداری سیستم در درازمدت. |
کاربردهای اصلی ترموسوئیچ 100 درجه:
در ترمو سوئیچ حرارتی 100 درجه 5 آمپر NC مدل KSD-9700 ، دمای 100 درجه سانتیگراد، مرز شروع خطر برای بسیاری از قطعات حساس است. ابعاد مینیاتوری این فیوز باعث میشود به راحتی در فضاهای تنگ جای بگیرد:
- المنتهای گرمایشی : جلوگیری از افزایش بیش از حد دمای المنت و جلوگیری از آسیب
- کتری برقی و سماور برقی: محافظت در برابر داغ شدن بیش از حد و افزایش ایمنی
- قهوهساز و اسپرسوساز :کنترل دمای سیستم گرمایشی و محافظت از المنت
- دستگاههای بستهبندی حرارت: قطع مدار در صورت افزایش غیرمجاز دما
- دستگاههای خشککن: جلوگیری از آسیب به المنت و سایر قطعات بر اثر گرمای زیاد
- هیترهای برقی: محافظت از مدار و المنت در برابر افزایش دما
- تجهیزات گرمایشی صنعتی: جلوگیری از آسیب ناشی از دمای بیش از حد
- ترانسفورماتورها و منابع تغذیه پرقدرت: محافظت در شرایط بار زیاد و افزایش دما
- موتورهای الکتریکی با دمای کاری بالا: جلوگیری از سوختن سیمپیچ موتور در اثر داغ شدن
- تجهیزات الکترونیکی صنعتی: محافظت از قطعات حساس در برابر گرمای بیش از حد
تفاوتهای اصلی سه مدل ترمو سوئیچ 60 درجه ، 70 درجه و 100 درجه :
| مدل | تفاوت | مزیت | کاربردها |
| ترموسوئیچ 60 درجه | سریعتر مدار را قطع میکند و بهترین گزینه برای محافظت از قطعات حساس در برابر افزایش دما است | از افزایش دما در مراحل اولیه جلوگیری کرده و از آسیب قطعات حساس جلوگیری میکند | موتورهای کوچک آداپتور و شارژر ترانسفورماتورها منابع تغذیه بردهای الکترونیکی حساس تجهیزات مخابراتی و الکترونیکی |
| ترموسوئیچ 70 درجه | متداولترین مدل با تعادل مناسب بین عملکرد دستگاه و محافظت حرارتی | یکی از پرکاربردترین مدلهاست و تعادل خوبی بین عملکرد و محافظت ایجاد میکند | فنهای صنعتی موتورهای الکتریکی پمپها درایورها منابع تغذیه صنعتی دستگاههای عمومی الکتریکی |
| ترموسوئیچ 100 درجه | اجازه میدهد دستگاه تا دمای بالاتری کار کند و سپس برای جلوگیری از آسیب ناشی از گرمای بیش از حد، مدار را قطع میکند. | مناسب تجهیزاتی است که بهصورت عادی تا دمای بالا گرم میشوند و نباید زودتر از موعد خاموش شوند | المنتهای گرمایشی دستگاههای بستهبندی قهوهساز کتری برقی دستگاههای حرارتی تجهیزات صنعتی با دمای کاری بالا |
ویژگیهای مهم و مزایای بدنه سرامیکی:
-
ایزولاسیون کامل الکتریکی: بزرگترین مزیت بدنه سرامیکی نسبت به مدلهای فلزی KSD-9700، عایق بودن آن است. در مدلهای فلزی بدنه رساناست و باید از وارنیش حرارتی (شیرینک) استفاده شود، اما مدل پلاستیکی را میتوان بدون هیچ پوشش اضافهای مستقیماً روی بردهای مدار چاپی (PCB) یا سطوح فلزی دارای ولتاژ نصب کرد.
-
بازگشت خودکار (Auto-Reset): این ترموسوئیچ نیازی به تنظیم مجدد دستی ندارد. پس از اینکه دما به سطح ایمن (حدود ۱۵ درجه پایینتر از دمای قطع) برگردد، مدار به طور خودکار دوباره وصل میشود و دستگاه به کار خود ادامه میدهد.
نکات حیاتی در نصب و بهرهبرداری از ترموسوئیچ KSD9700:
۱. محدودیت جریان ۵ آمپر: این ترمو سوئیچ نهایتاً تحمل عبور جریان ۵ آمپر را دارد. اگر قصد دارید از آن برای قطع کردن المنتها یا موتورهای پرقدرت استفاده کنید، حتماً باید آن را به بوبین یک رله یا کنتاکتور متصل کنید و جریان اصلی را از سوئیچ عبور ندهید؛ در غیر این صورت پلاتینهای داخلی آن به هم جوش میخورند.
۲. حساسیت فیزیکی بدنه: بدنه سرامیکی این قطعه در برابر فشار نقطهای یا ضربات چکشمانند آسیبپذیر است. هنگام محکم کردن آن روی هیتسینک یا باتری، از اعمال فشار بیش از حد با بستهای کمربندی پلاستیکی یا گیرههای فلزی خودداری کنید.
۳. استفاده از خمیر سیلیکون: برای اینکه سوئیچ سریعتر و دقیقتر تغییرات دمایی سطح زیرین خود را احساس کند، بهتر است مقداری خمیر سیلیکون (خمیر حرارتی) بین سطح مقطع سوئیچ و قطعهای که داغ میشود قرار دهید.
