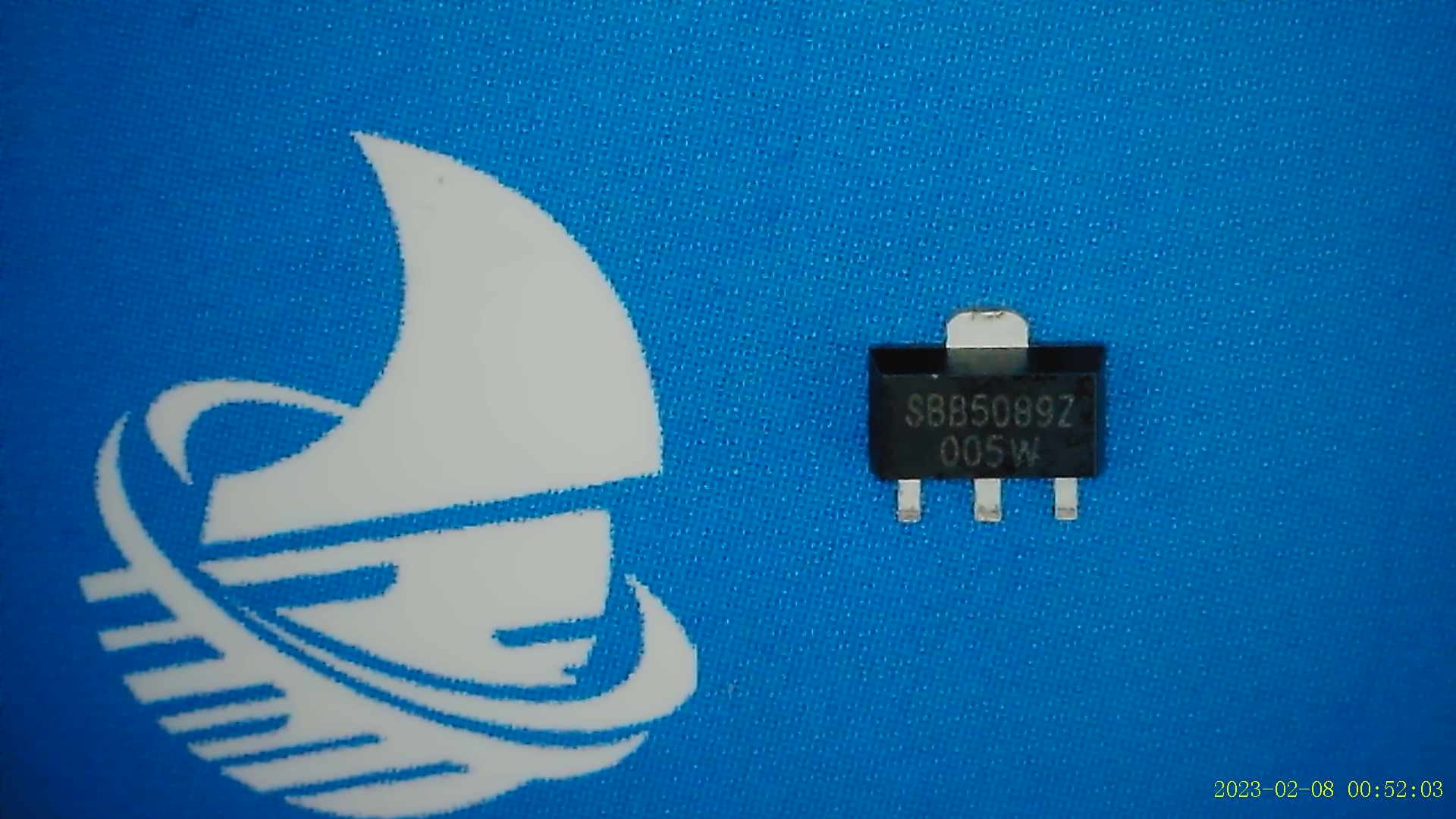

آی سی SBB5089Z یک تقویت کننده RF پهنباند (Broadband Amplifier) با نویز پایین و محدوده فرکانسی وسیع از شرکت Qorvo است. که برای کاربردهای فرکانس بالا از 50MHz تا 4000MHz طراحی شده است. این آی سی بهره بالا، نویز کم و توان خروجی بسیار خوبی دارد و برای انواع پروژههای مخابراتی و بیسیم گزینهای ایدهآل محسوب میشود. و در پکیج کوچک SOT-89 عرضه شده است.
ویژگیهای مهم SBB5089Z
| ویژگی | مقدار یا توضیح | اهمیت در کاربرد |
| بازه فرکانسی | DC تا 5 گیگاهرتز (5000 مگاهرتز) | پوشش فرکانسهای گسترده از جمله باند 2.4GHz Wi-Fi و 5GHz |
| بهره (Gain) | تقریباً 18.5 دسیبل (dB) | تقویتکنندگی بالا در سراسر بازه فرکانسی، مفید برای افزایش قدرت سیگنالهای ضعیف. |
| شکل نویز (Noise Figure – NF) | تقریباً 3.5 دسیبل (dB) | نویز کم، به معنی افزودن کمترین اختلال ممکن به سیگنال تقویت شده. |
| نقطه قطع توان خروجی 1dB (P1dB) | تقریباً 18.5 دسیبل میلیوات (dBm) | نشاندهنده توان خروجی بالا قبل از شروع به فشردهسازی سیگنال. |
| ولتاژ تغذیه | معمولاً 5 ولت DC | تغذیه استاندارد و سازگار با بسیاری از مدارهای دیجیتال و آنالوگ. |
| جریان مصرفی | تقریباً 90 میلیآمپر (mA) | مصرف جریان نسبتاً متوسط. |
| پکیج | SOT-89 | ابعاد کوچک، مناسب برای مونتاژ سطحی (SMD) در بردهای فشرده. |
کاربردهای اصلی SBB5089Z
به دلیل ویژگیهای بارز این آی سی در فرکانس بالا و نویز پایین، آی سی تقویت کننده SBB5089Z در صنایع زیر کاربرد فراوان دارد:
تقویتکنندههای فرکانس رادیویی (RF Amplifiers):
به عنوان تقویتکننده عمومی (General Purpose Amplifier) در مدارهای فرکانس بالا.
در تقویت سیگنالهای ضعیف قبل از ورود به فیلترها یا میکسرها (به عنوان مثال، در گیرندههای رادیویی).
سیستمهای مخابرات بیسیم:
در شبکههای Wi-Fi (2.4GHz و 5GHz)، بلوتوث و سایر استانداردهای بیسیم برای افزایش برد و قدرت سیگنال.
در فرستندهها و گیرندههای تلفن همراه (Cellular) و تجهیزات ارتباطی باند پهن.
تجهیزات تست و اندازهگیری:
در ساخت اسیلوسکوپها، آنالایزرهای طیف (Spectrum Analyzers) و سایر دستگاههای اندازهگیری که نیاز به تقویت دقیق سیگنال در فرکانسهای بالا دارند.
سیستمهای GPS/GNSS:
به عنوان تقویتکننده با نویز پایین (LNA – Low Noise Amplifier) برای تقویت سیگنال ضعیف ماهوارهای که از آنتن دریافت میشود.
نکته فنی مهم
برای استفاده صحیح از SBB5089Z، علاوه بر اتصال تغذیه و ورودی/خروجی، نیاز به یک مدار بایاس (Biasing Circuit) مناسب برای تامین جریان و ولتاژ صحیح در پایه خروجی (با استفاده از یک مقاومت و خازن) و همچنین خازنهای مسدودکننده DC (DC Blocking Capacitors) در ورودی و خروجی است تا ولتاژ DC به مدارهای بعدی منتقل نشود و فقط سیگنال RF عبور کند.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت SBB5089Z مراجعه کنید.
