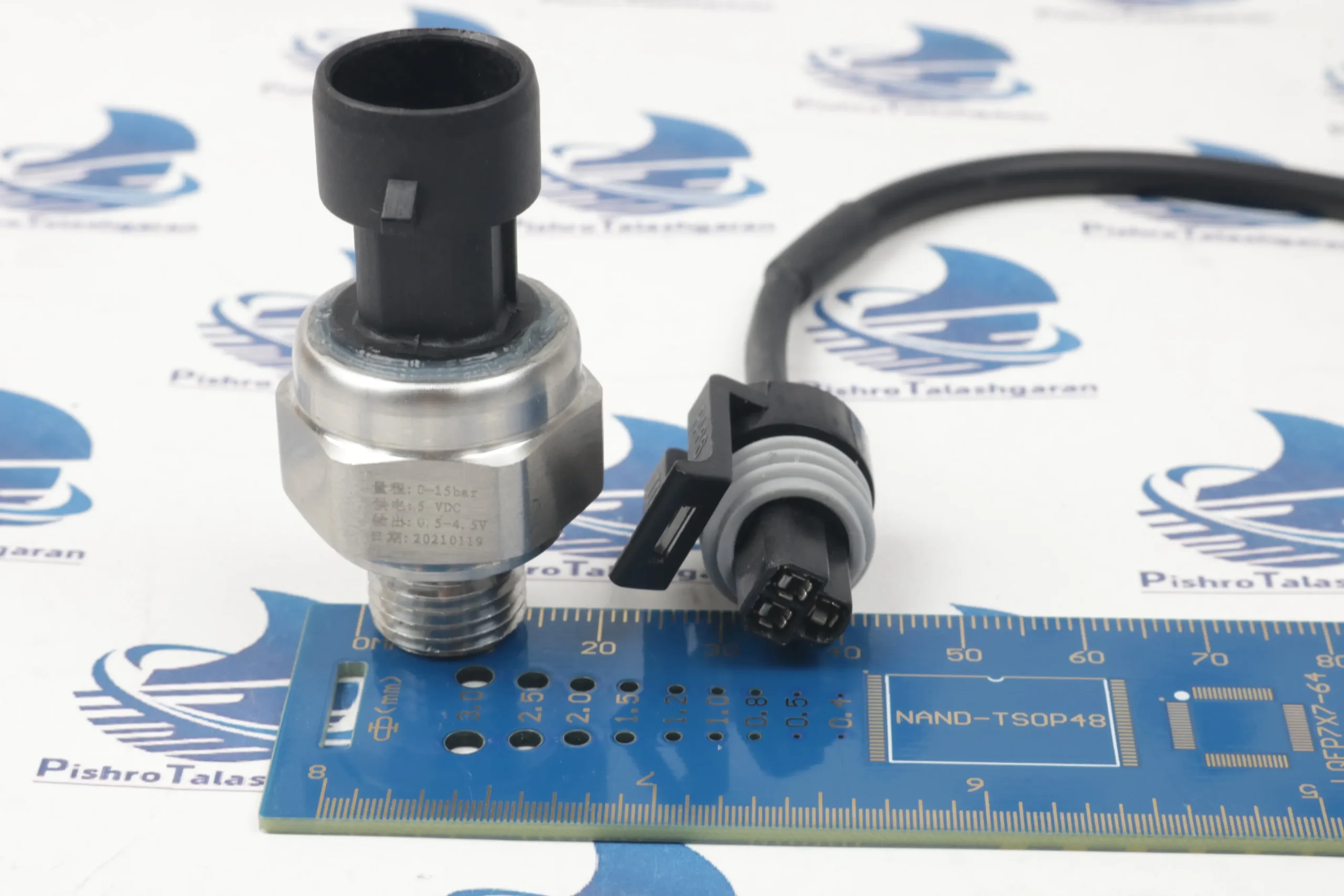

سنسور فشار کمپرسور 0 تا 16 بار مدل HK1600B یک ترانسمیتر فشار صنعتی با دقت بالا و پاسخ‌دهی سریع است که بر اساس دیتاشیت رسمی، برای اندازه‌گیری فشار گازها و مایعات تمیز و غیرخورنده در محدوده 0 تا 1.6 مگاپاسکال (0 تا 16 بار) طراحی شده است. این سنسور الکترونیکی با بدنه استیل ضدزنگ 304، درجه حفاظت IP65 و خروجی ولتاژ خطی 0.5 تا 4.5 ولت، انتخابی ایده‌آل برای کنترل، پایش و ایمنی سیستم‌های کمپرسور و مدارات پنوماتیک و هیدرولیک محسوب می‌شود.
مشخصات فنی و ویژگی‌های اصلی سنسور فشار کمپرسور 0 تا 16 بار:
| مشخصه فنی | مقدار / شرایط کاری (مطابق دیتاشیت) |
| مدل سنسور |
HK1600B
|
| محدوده فشار کاری |
0 تا 1.6 مگاپاسکال (0 تا 16 بار)
|
| ولتاژ تغذیه (Vcc) |
5 +/- 0.5 ولت مستقیم (VDC)
|
| ولتاژ خروجی (Vout) |
0.5 تا 4.5 ولت مستقیم (در ولتاژ 5 ولت)
|
| خطای اندازه‌گیری (Accuracy) |
+/- 3.0% FS
|
| حداکثر فشار قابل تحمل (Max Overpressure) |
3.0 مگاپاسکال (30 بار)
|
| فشار تخریب (Burst Pressure) |
4.0 مگاپاسکال (40 بار)
|
| زمان پاسخ‌دهی (Response Time) |
کمتر از 2.0 میلی‌ثانیه
|
| محدوده دمای کاری و نگهداری |
20- تا 85+ درجه سانتی‌گراد
|
| جریان مصرفی |
کمتر از 10 میلی‌آمپر
|
| درجه حفاظت (Protection Level) |
IP65
|
| جنس بدنه |
استیل ضدزنگ 304
|
| سایز رزوه / اتصال مکانیکی |
G1/4 (طول رزوه 12 میلی‌متر، آچار خور S24)
|
| طول عمر سیکل کاری (Cycle Life) |
1,000,000 بار کارکرد
|
-
پاسخ‌دهی فوق‌العاده سریع: زمان پاسخ‌دهی کمتر از 2 میلی‌ثانیه امکان پایش لحظه‌ای و ثبت نوسانات ناگهانی فشار را فراهم می‌کند.
-
خروجی آنالوگ خطی و استاندارد: تولید ولتاژ خروجی 0.5 تا 4.5 ولت متناسب با فشار سیال، جهت اتصال مستقیم به آردوینو، PLC و کارت‌های آکویزیشن.
-
ایمنی بالای مکانیکی: تحمل فشار مازاد تا 30 بار و فشار تخریب تا 40 بار که مقاومت سنسور را در برابر ضربه‌های قوچ و شوک‌های فشاری تضمین می‌کند.
-
طراحی مقاوم و عایق: بدنه استیل 304 همراه با درجه حفاظت IP65، سنسور را در برابر نفوذ گرد و غبار و پاشش آب مقاوم می‌سازد.
سیم‌بندی و راهنمای اتصالات (Pinout)

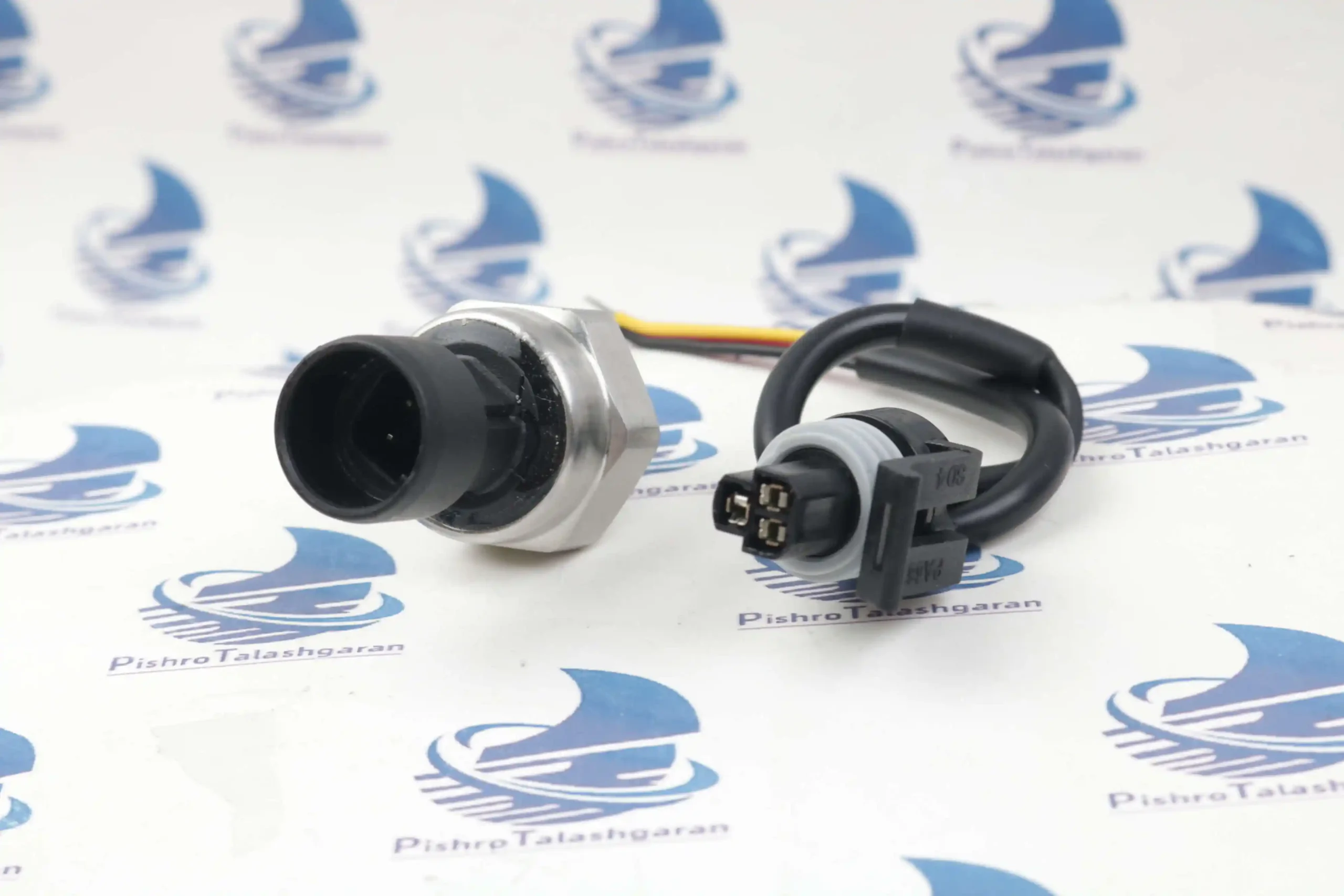

این سنسور دارای یک سوکت 3 پین با کابل رنگی استاندارد است:
-
سیم قرمز (Vcc): تغذیه مثبت (5 ولت مستقیم)
-
سیم مشکی (GND): زمین / منفی تغذیه
-
سیم زرد (OUT): سیگنال خروجی ولتاژ
کاربردهای اصلی در سیستم کمپرسور:
-
کمپرسورهای هوا و باد: سنجش و کنترل فشار خطوط خروجی کمپرسورهای صنعتی و خانگی.
-
سیستم‌های پنوماتیک و هیدرولیک: پایش فشار مخازن، جک‌ها و لوله‌های انتقال سیال.
-
اندازه‌گیری فشار مایعات و گازهای تمیز: مناسب برای گازها و مایعات غیرخورنده و بدون میعان.
-
تجهیزات تهویه مطبوع و چیلرها: پایش فشار مبردها و گازهای کاری بدون خاصیت اسیدی یا خورندگی.
سوالات متداول (FAQ) درباره ترانسمیتر فشار:
1. فرمول محاسبه فشار واقعی (P) بر حسب MPa یا بار از روی ولتاژ خروجی چیست؟
طبق رابطه ارائه‌شده در دیتاشیت، خروجی سنسور بر حسب ولتاژ تغذیه به صورت زیر است:
Vout = Vcc * (0.5 * P + 0.1)
با جایگذاری ولتاژ تغذیه 5 ولت (Vcc = 5.0V):
Vout = 2.5 * P + 0.5
بنابراین برای محاسبه فشار P (بر حسب مگاپاسکال MPa):
P = (Vout – 0.5) / 2.5
(نکته: برای تبدیل مگاپاسکال به بار، کافی است عدد حاصل را در 10 ضرب کنید. در فشار 0 بار خروجی 0.5 ولت و در فشار 16 بار خروجی 4.5 ولت خواهد بود).
2. آیا این ترانسمیتر فشار برای مایعات خورنده یا اسیدی قابل استفاده است؟
خیر، طبق مشخصات دیتاشیت این سنسور فقط برای گازها و مایعات تمیز و غیرخورنده (Clean, non-corrosive gas & liquid) طراحی شده است.

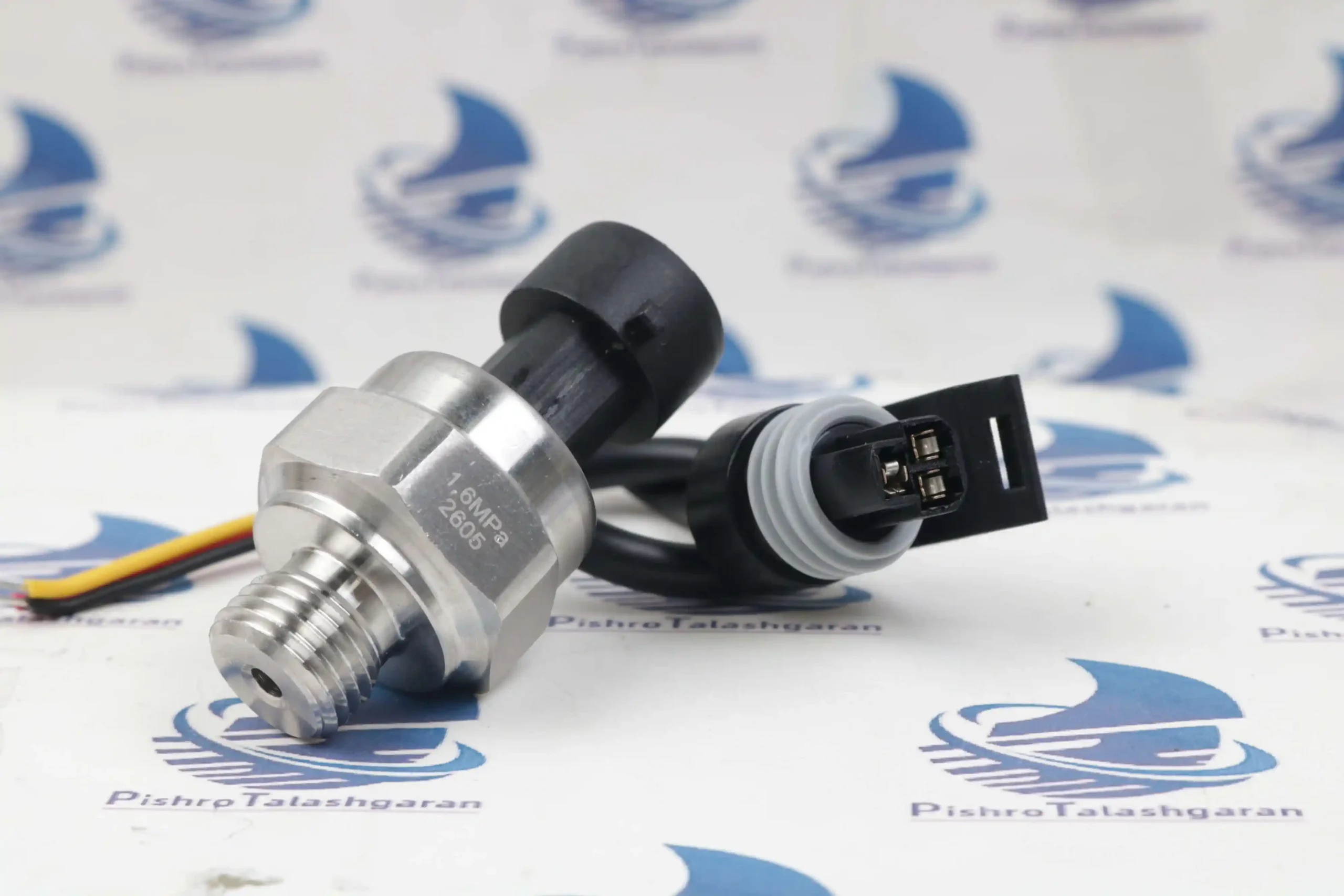

3. سایز رزوه و ویژگی‌های فیزیکی نصب سنسور چیست؟
این سنسور دارای رزوه پایه G1/4 با طول 12 میلی‌متر است. بخش آچارخور بدنه آن سایز S24 بوده و طول کل بدنه سنسور بین 51 تا 52 میلی‌متر می‌باشد.
4. اگر فشار سیستم به صورت ناگهانی از 16 بار فراتر رود، سنسور آسیب می‌بیند؟
سنسور قابلیت تحمل فشار مازاد (Overpressure) تا 3.0 مگاپاسکال (30 بار) را بدون آسیب ساختاری دارد. همچنین نقطه تخریب (Burst Pressure) آن 4.0 مگاپاسکال (40 بار) مشخص شده است.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت سنسور فشار کمپرسور 0 تا 16 بار مراجعه کنید.
