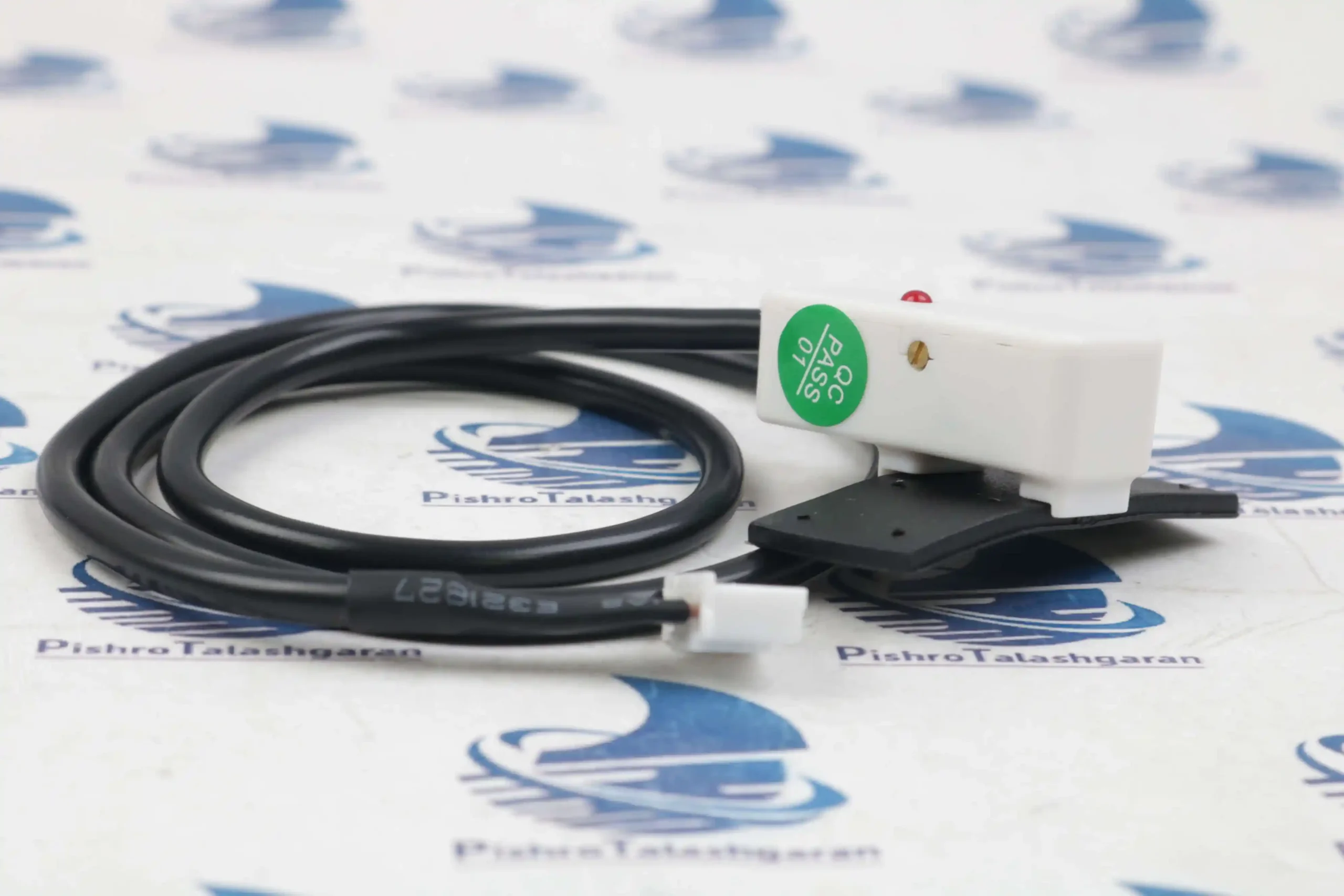

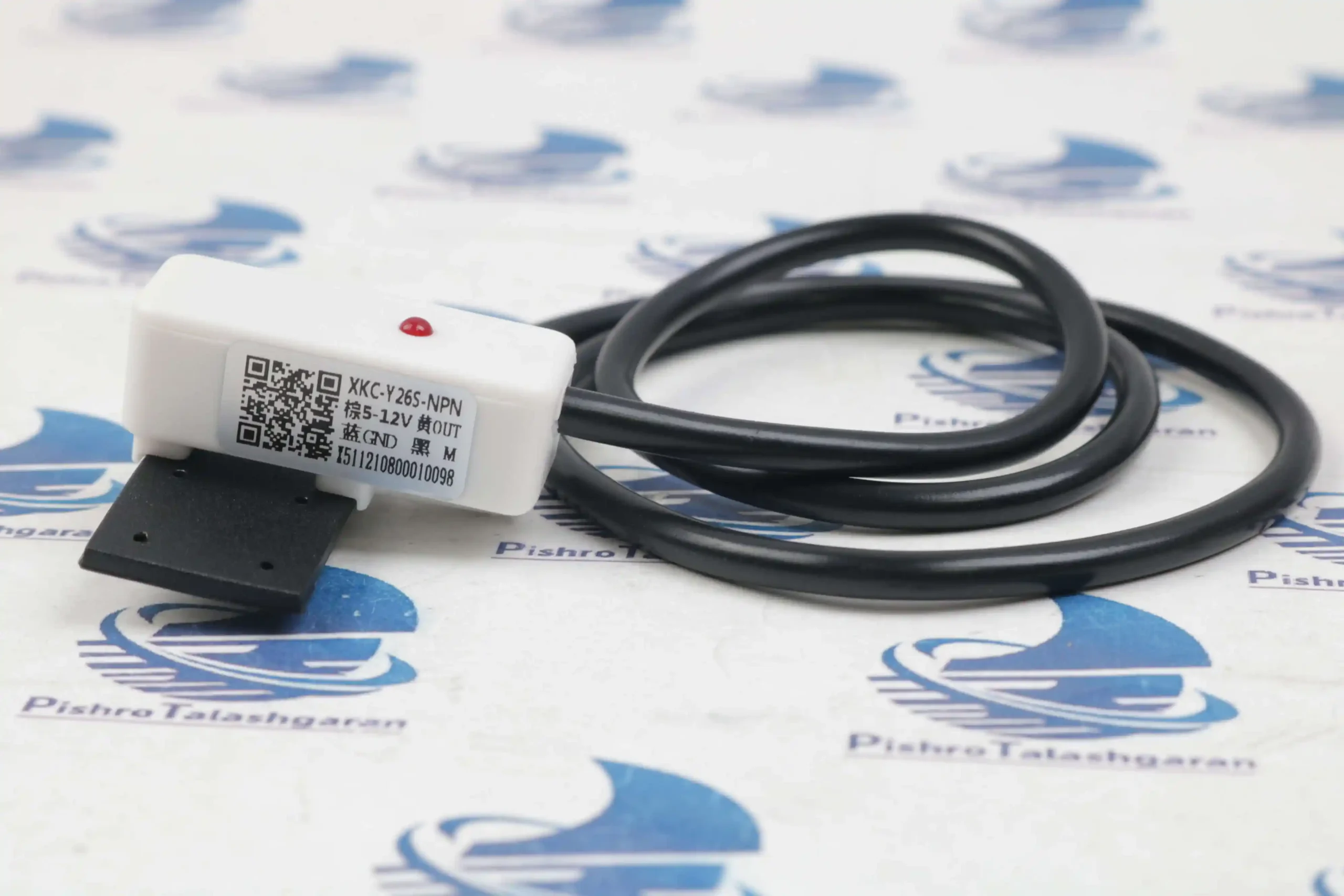

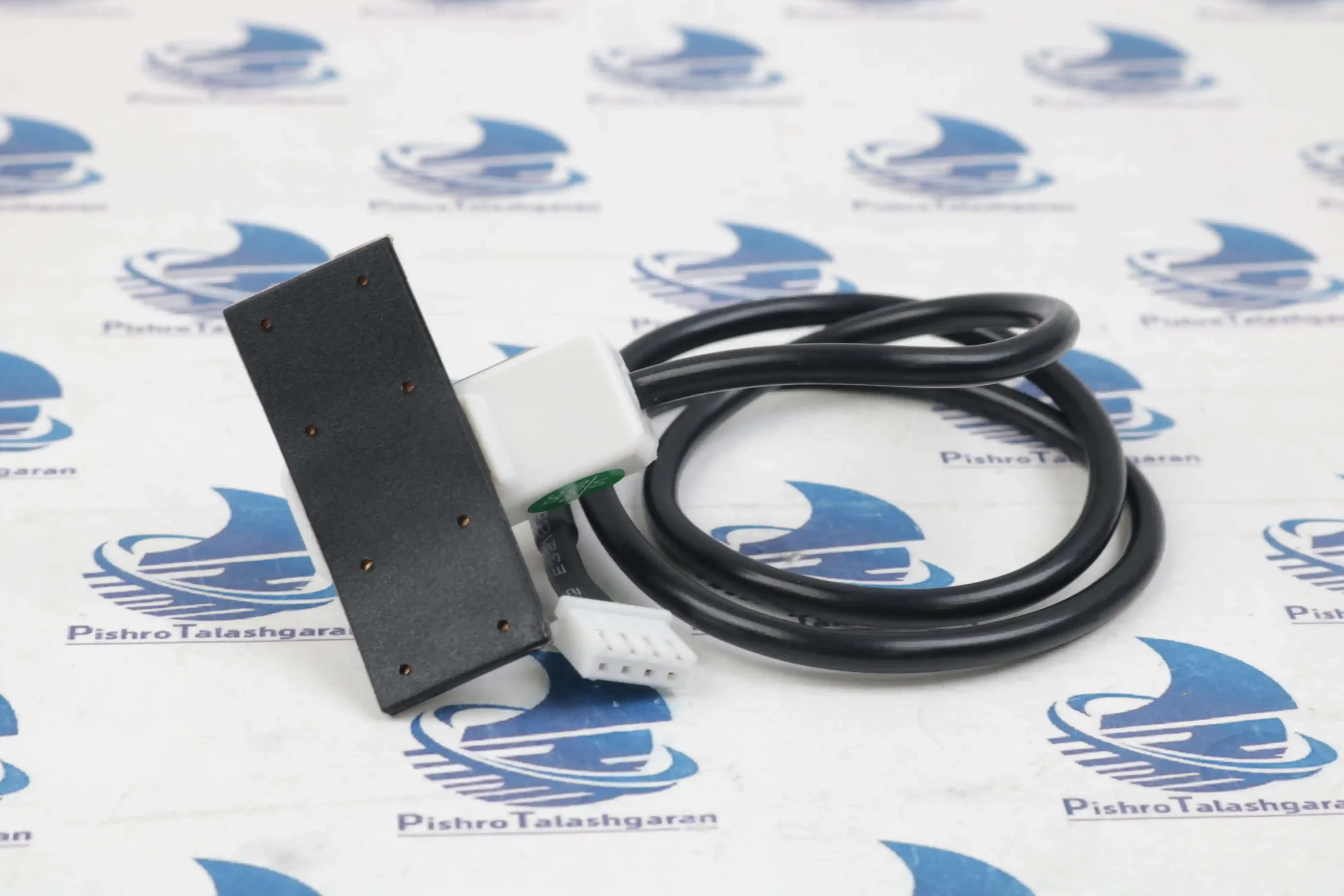

سنسور تعیین سطح مایع غیر تماسی مدل XKC-Y26S-NPN (5-12V) 50cm یک سنسور سطح غیرتماسی بسیار دقیق و هوشمند است که با استفاده از تکنولوژی پیشرفته خازنی، قادر است وجود مایع را از پشت دیوارههای غیرفلزی تشخیص دهد.
در بسیاری از پروژههای اتوماسیون صنعتی و خانگی، استفاده از یک سنسور تشخیص سطح آب تماسی به دلیل خوردگی، رسوبگرفتگی و استهلاک قطعات مکانیکی چالشبرانگیز است. اما این سنسور تعیین سطح مایع غیر تماسی با حذف کامل ارتباط مستقیم با سیال، طول عمر بینهایت و بهداشت صددرصدی را برای سیستم به ارمغان میآورد. خروجی NPN و ولتاژ کاری منعطف (۵ تا ۱۲ ولت)، این قطعه را به گزینهای ایدهآل برای اتصال به انواع میکروکنترلرها (مانند AVR، ARM و بردهای آردوینو) و درایورهای صنعتی تبدیل کرده است.
مشخصات فنی و ویژگیهای کلیدی سنسور تعیین سطح مایع غیر تماسی XKC-Y26S:
در جدول زیر، مهمترین پارامترهای فنی این سنسور تعیین سطح مایع گردآوری شده است:
| مشخصه فنی | توضیحات / مقدار |
| مدل سنسور | XKC-Y26S-NPN |
| ولتاژ کاری (تغذیه) | 5V تا 12V DC |
| نوع سیگنال خروجی | NPN (Open Collector) – فعال در سطح پایین |
| طول کابل | 50 سانتیمتر |
| ضخامت نفوذ (حساسیت) | 1 تا 13 میلیمتر (بستگی به جنس دیواره مخزن دارد) |
| جنس بدنه مخازن سازگار | پلاستیک، شیشه، سرامیک، اکریلیک (دیوارههای غیرفلزی) |
| زمان پاسخگویی | ۵۰۰ میلیثانیه |
| استاندارد حفاظتی (IP) | IP67 (ضدآب و مقاوم در برابر گرد و غبار) |
ویژگیهای برجسته سنسور سطح مایع XKC-Y26S:
-
نصب سریع و بدون تخریب: این ماژول سنسور تشخیص سطح آب مخازن به راحتی از طریق بست یا چسب روی سطح بیرونی لوله یا مخزن نصب میشود و نیازی به سوراخکاری ندارد.
-
ایمنی کامل سیال: به دلیل عدم تماس با مایع، بهترین انتخاب برای مایعات اسیدی، خورنده، سمی و همچنین مایعات بهداشتی و خوراکی است.
-
پایداری در برابر نویز: دارای مدار داخلی فیلتر نویز که از تداخلات الکترومغناطیسی محیطی جلوگیری میکند.
-
تنظیم هوشمند: این سنسور سطح مایعات توانایی کالیبراسیون و تشخیص تغییرات ظرفیت خازنی محیط را دارد تا خطای تشخیص به حداقل برسد.
کاربردهای اصلی سنسور تعیین سطح مایع غیر تماسی:
به لطف ساختار ایزوله و خروجی استاندارد، از این سنسور سطح مایع در طیف وسیعی از سیستمها استفاده میشود:
-
لوازم خانگی هوشمند و تجهیزات پزشکی: به عنوان سنسور سطح آب مخزن در دستگاههای قهوهساز، تصفیه آب، پکیجهای حرارتی و دستگاههای دیالیز که رعایت بهداشت در آنها الزامی است.
-
اتوماسیون صنعتی و کشاورزی: کنترل سطح مخازن سموم، کودهای مایع و مواد شیمیایی خورنده.
-
آکواریومها و سیستمهای هیدروپونیک: عملکرد عالی به عنوان سنسور سطح آب مخزن غیر تماسی برای جلوگیری از سرریز شدن یا خشک کار کردن پمپها.
-
سیستمهای لولهکشی و انتقال سیالات: نصب آسان روی لولههای شفاف و کدر برای مانیتورینگ جریان مایع در خطوط تولید.
سوالات متداول (FAQ)
۱. آیا میتوانم این سنسور سطح غیرتماسی را روی مخازن فلزی نصب کنم؟
خیر. تکنولوژی خازنی این سنسور قادر به عبور از سطوح رسانای فلزی نیست. برای استفاده از این قطعه، دیواره مخزن یا لوله حتماً باید از مواد غیرفلزی عایق مانند پلاستیک، شیشه، تفلون یا سرامیک باشد.
۲. نحوه راهاندازی خروجی NPN برای اتصال به میکروکنترلر چگونه است؟
خروجی NPN به صورت “Open Collector” عمل میکند. این یعنی وقتی سنسور تعیین سطح مایع غیر تماسی وجود آب را حس کند، پین خروجی را به زمین (GND) متصل میکند. برای اتصال آن به پایههای ورودی میکروکنترلرها، حتماً باید از یک مقاومت Pull-Up (مثلاً ۱۰ کیلو اهم) متصل به ولتاژ مثبت (VCC) استفاده کنید.
۳. تفاوت اصلی این مدل با یک سنسور تشخیص سطح آب تماسی (مثل شناورهای مکانیکی) چیست؟
سنسورهای تماسی به مرور زمان در اثر املاح آب دچار رسوب، گیرکردن قطعات مکانیکی و زنگزدگی میشوند. اما مدل XKC-Y26S به دلیل نصب در خارج از مخزن، هیچگونه استهلاک فیزیکی ندارد و طول عمر مدار و قابلیت اطمینان سیستم شما را به شدت افزایش میدهد.
۴. آیا ضخامت دیواره مخزن در دقت این ماژول سنسور تشخیص سطح آب مخازن تاثیر دارد؟
بله. حداکثر ضخامت قابل نفوذ برای این سنسور بین ۱ تا ۱۳ میلیمتر است. هرچه دیواره ضخیمتر باشد یا ضریب دیالکتریک مایع پایینتر باشد، ممکن است حساسیت سنسور کاهش یابد. معمولاً روی مخازن پلاستیکی استاندارد بهترین عملکرد را از خود نشان میدهد.
