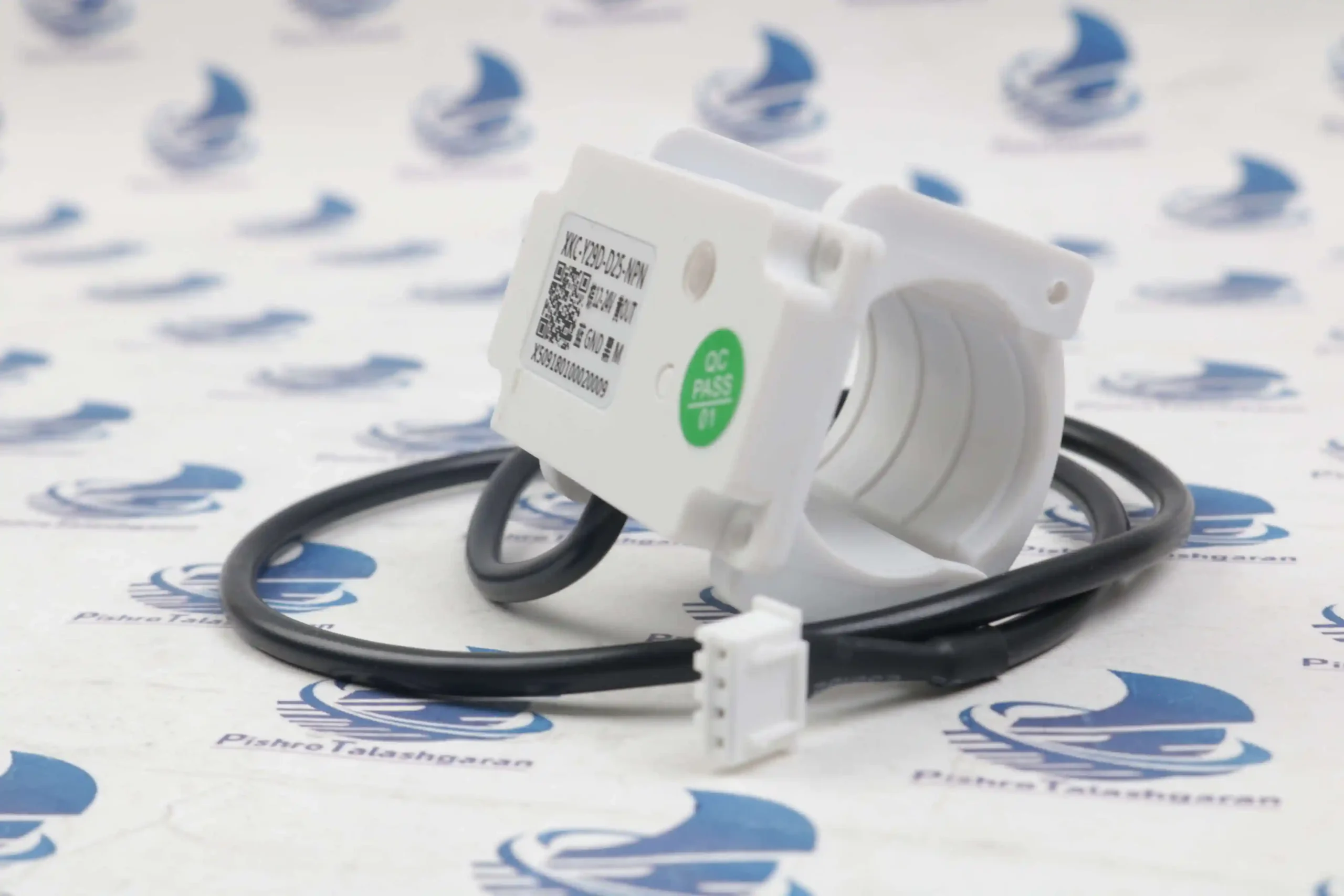

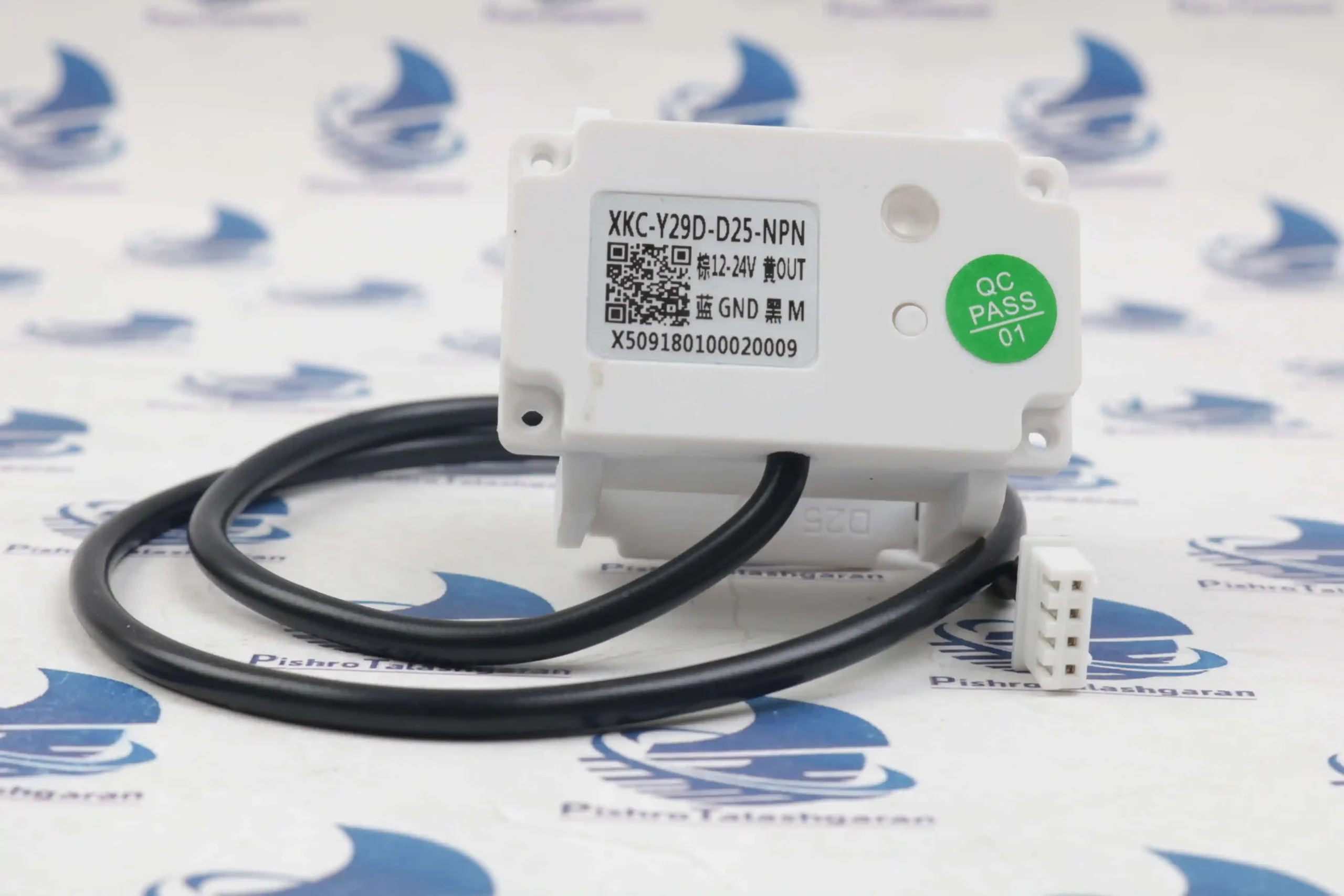

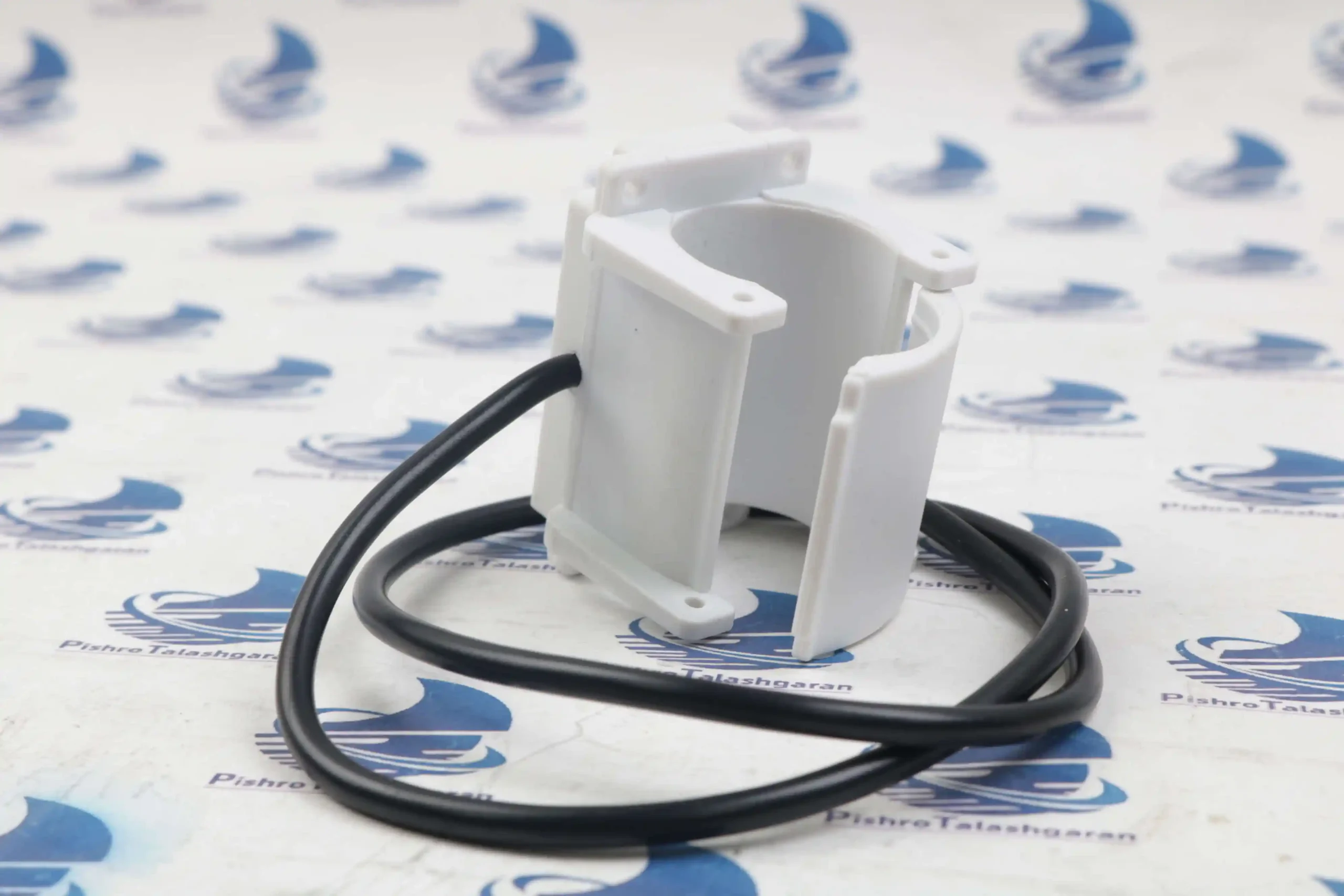

سنسور تعیین سطح مایع غیر تماسی مدل XKC-Y29D-D25-NPN ، یک سنسور تعیین سطح مایع غیر تماسی کلمپی یا لوله ای حرفه‌ای و ارتقایافتۀ گرید صنعتی است که برای کارکرد در محیط‌های سخت اتوماسیون بهینه‌سازی شده است. این سنسور سطح مایعات با پشتیبانی از ولتاژ کاری ۱۲ تا ۲۴ ولت و خروجی ترانزیستوری NPN، امکان اتصال مستقیم و بدون واسطه به انواع PLCها و رله‌های صنعتی را فراهم می‌آورد.

به لطف کابل شیلددار بلند ۵۰ سانتی‌متری و بدنه کاملاً ضدآب با استاندارد IP67، این محصول توانایی تشخیص سطح سیالات را از پشت دیواره‌های غیرفلزی (تا ضخامت ۲۰ میلی‌متر) با بالاترین دقت داراست. عدم تماس فیزیکی با سیال، این قطعه را به ایده‌آل‌ترین سنسور سطح آب مخزن و انواع اسیدهای خورنده شیمیایی تبدیل کرده است تا استهلاک مکانیکی را به صفر برساند. این مدل به طور اختصاصی برای محیط‌های صنعتی و اتصال مستقیم به تجهیزات اتوماسیون (مانند PLCها) طراحی شده است.

این سنسور سطح مایع با بهره‌گیری از تکنولوژی سنجش مجاورتی، بدون نیاز به کوچک‌ترین تماس فیزیکی با سیال، سطح مایعات را از پشت دیواره مخازن غیرفلزی تشخیص می‌دهد. مدل XKC-Y29D-D25 با ارتقای ولتاژ کاری به بازه ۱۲ تا ۲۴ ولت و افزایش طول کابل به ۵۰ سانتی‌متر، انعطاف‌پذیری و پایداری بسیار بالاتری را در پروژه‌های پیچیده اتوماسیون فراهم کرده است.

ویژگی‌های کلیدی سنسور تعیین سطح مایع غیر تماسی XKC-Y29D:

بزرگ‌ترین مزیت فنی این مدل، بهینه‌سازی الکترونیکی آن برای سازگاری کامل با استانداردهای برق صنعتی (۲۴ ولت) است که ریسک نویزپذیری را در تابلوهای برق به حداقل می‌رساند.

ویژگی‌های مهم و مزایای کاربردی سنسور تشخیص سطح آب غیر تماسی Y29D:

• تطبیق‌‌پذیری عالی با خطوط ۲۴ ولت: برخلاف مدل‌های ۵ ولتی که برای اتصال به PLC نیاز به مدار واسط یا ترانزیستور دارند، این سنسور تعیین سطح مایع مستقیماً به ورودی‌های دیجیتال کارت PLC متصل می‌شود.

• کابل بلند ۵۰ سانتی‌متری: افزایش طول کابل شیلددار به ۵۰ سانتی‌متر به طراحان اجازه می‌دهد سنسور را در فواصل دورتر از جعبه تقسیم یا در عمق مخازن بدون نیاز به وصله کردن سیم نصب کنند.

• الگوریتم پردازش سیگنال هوشمند: این سنسور سطح غیر تماسی مقاومت بالایی در برابر تداخلات الکترومغناطیسی (EMI) ناشی از موتورها و اینورترهای مجاور دارد و به لطف لایه‌های ایزولاسیون داخلی، دچار خطای محاسباتی نمی‌شود.

• عدم استهلاک مکانیکی: حذف هرگونه قطعه متحرک (مانند فلوتر و شناور) به این معنی است که قطعه هرگز دچار گرفتگی، رسوب یا قفل‌شدگی فیزیکی نخواهد شد.

کاربردهای اصلی سنسور سطح مایع مدل Y29D:

قابلیت‌های منحصربه‌فرد این سنسور سطح مایعات، آن را به یک قطعه استراتژیک در صنایع زیر تبدیل کرده است:

• اتوماسیون کارخانجات و تابلوهای PLC: اتصال مستقیم به تجهیزات مانیتورینگ خطوط تولید جهت کنترل پمپ‌های سه‌فاز و شیرهای برقی بزرگ.
• پمخازن ذخیره‌سازی اسید و سیالات شیمیایی: بهترین سنسور تعیین سطح مایع غیر تماسی برای مایعات خطرناک، سوزاننده و اسیدهای قوی که هرگونه سنسور فلزی یا تماسی را در چند روز نابود می‌کنند.
• صنایع غذایی، لبنی و بسته‌بندی: استفاده به عنوان سنسور تشخیص سطح آب غیر تماسی و انواع شربت‌ها، شیر و مایعات خوراکی؛ بدون ایجاد آلودگی و حفظ ۱۰۰ درصدی استانداردهای بهداشتی.
• مدیریت منابع آب و فاضلاب: بکارگیری به عنوان سنسور سطح آب مخزن در تانکرهای پلی‌اتیلن بزرگ صنعتی جهت جلوگیری از سرریز شدن یا تخلیه کامل تانکر.

راهنمای اتصالات و سیم‌کشی صنعتی (NPN)

این سنسور دارای 3 رشته سیم مجزا با شیلد محافظ است:

• سیم قهوه‌ای (Brown) VCC تغذیه مثبت: برای کار با این مدل، باید ولتاژ ۱۲ تا ۲۴ ولت مستقیم (DC) به این سیم اعمال شود .

• سیم آبی (Blue) GND تغذیه منفی (زمین): این سیم به منفی (زمین) منبع تغذیه متصل می‌شود.

• سیم زرد (Yellow) OUT خروجی سیگنال: این سیم، خروجی سنسور از نوع NPN (سوئیچینگ به زمین) را ارائه می‌دهد. در حالت عادی، خروجی در سطح ولتاژ بالاست و زمانی که مایع تشخیص داده شود، به پایین (زمین) کشیده می‌شود. این سیگنال برای اتصال به ورودی میکروکنترلر یا PLC مناسب است .

جهت کسب اطلاعات بیشتر میتوانید در قسمت دیتاشیت سنسور تعیین سطح مایع غیر تماسی XKC-Y29D، به موارد مورد نیاز خود دسترسی داشته باشید.
