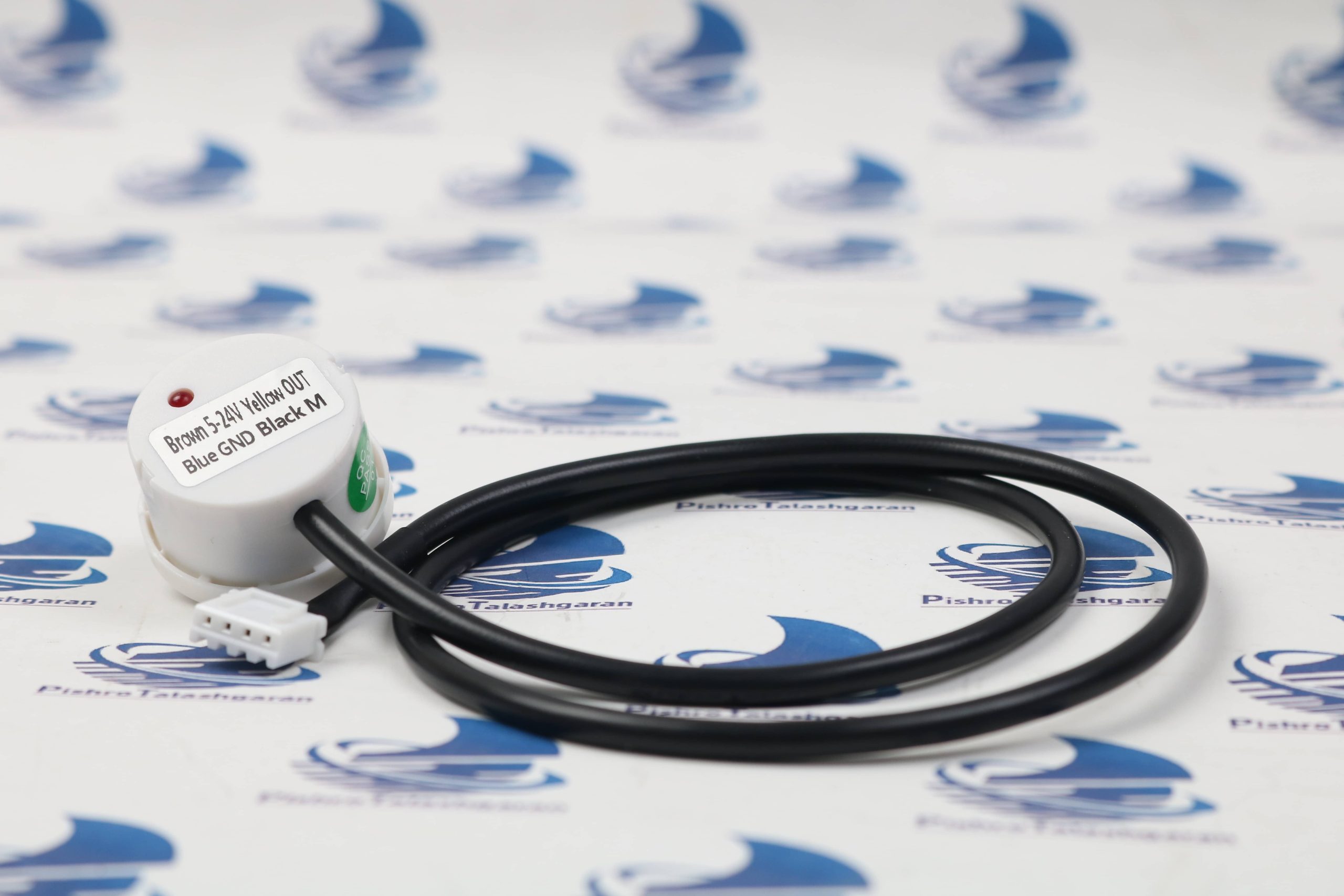

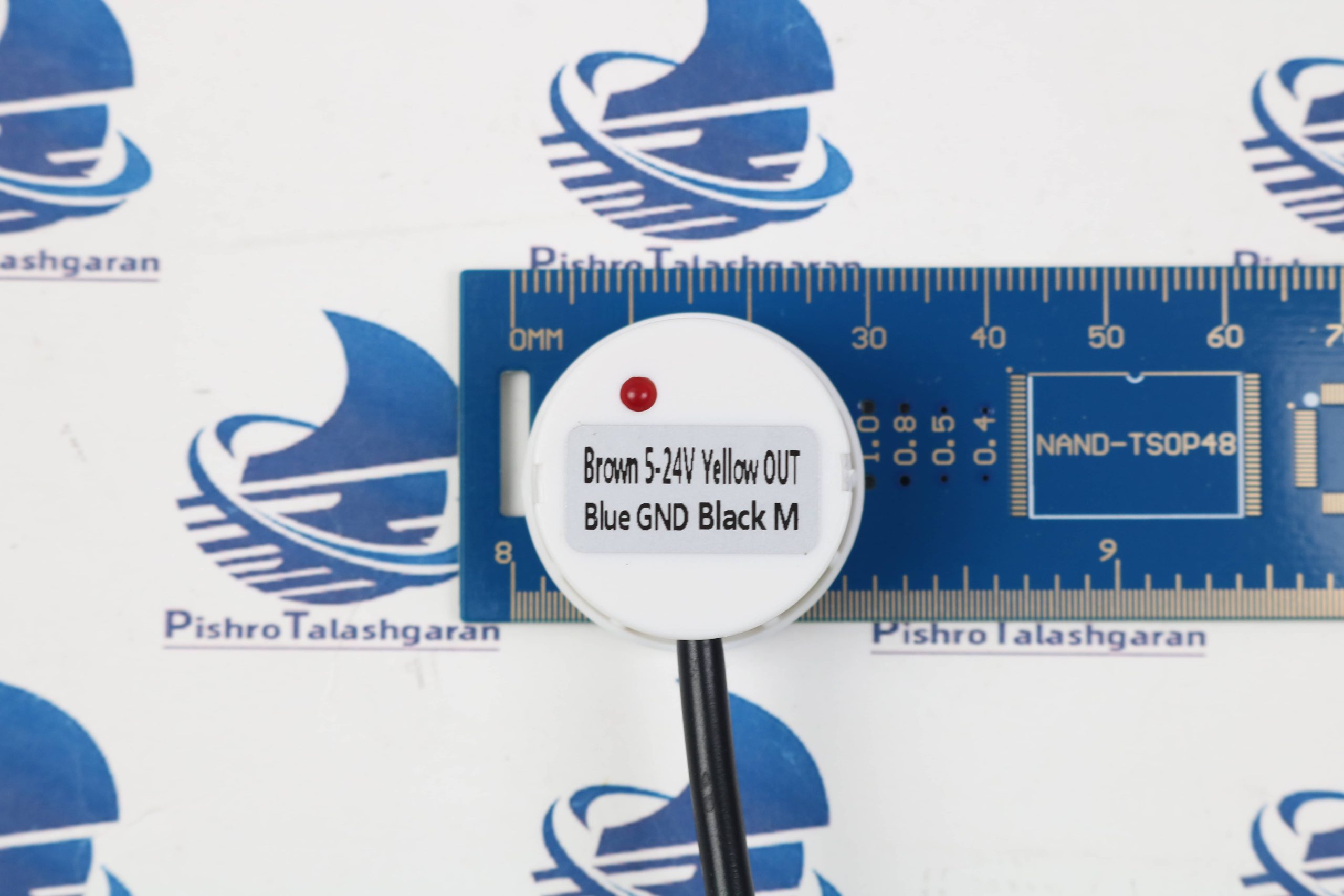

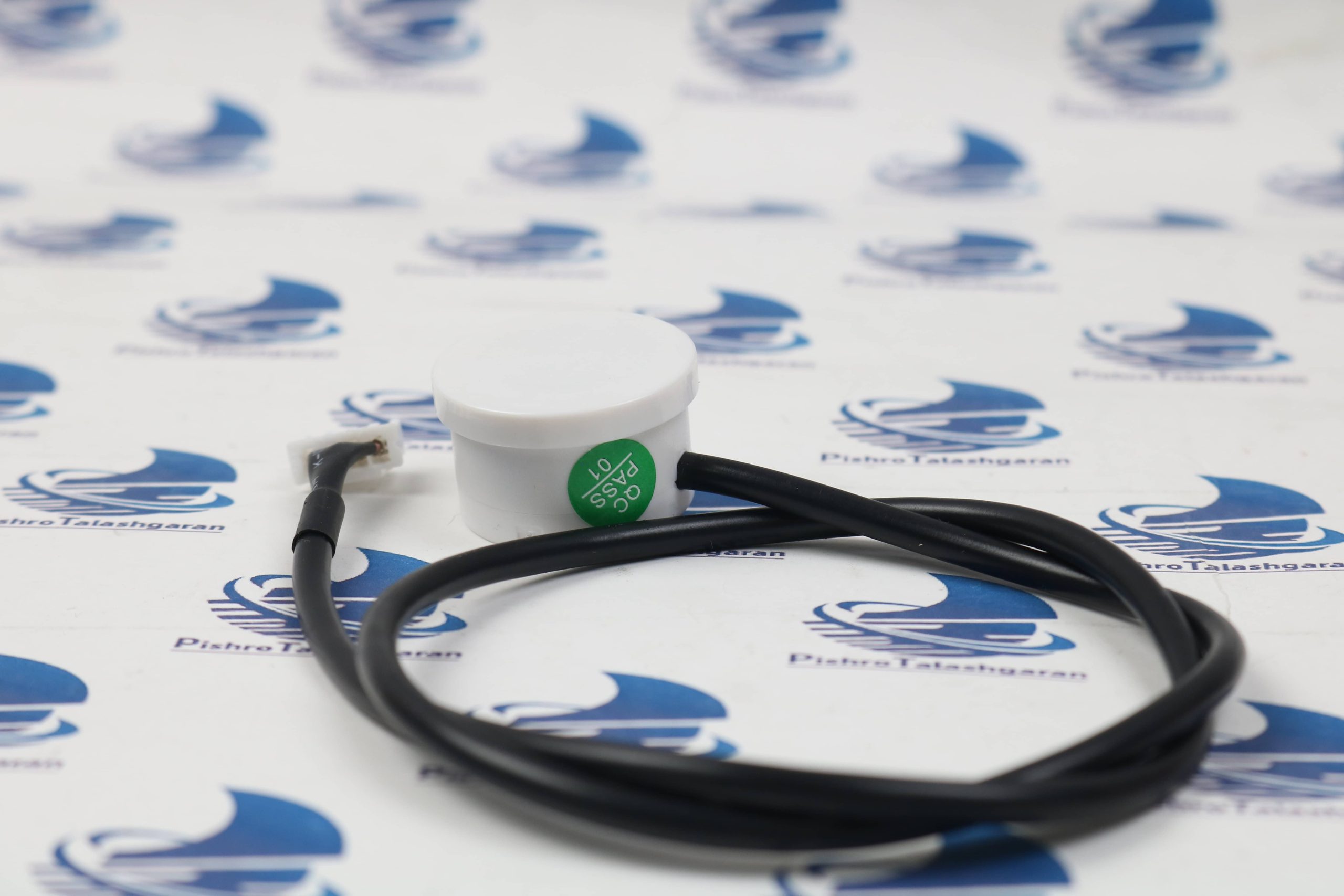

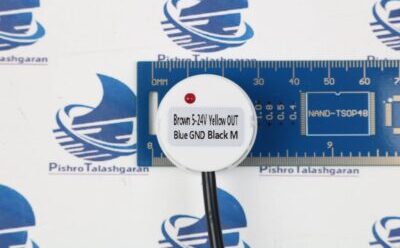

سنسور تعیین سطح مایع غیر تماسی XKC-Y25

توضیحات محصول

ماژول XKC-Y25-V یک سنسور سطح مایع غیر تماسی است که با ولتاژ 5-24 ولت DC کار می‌کند. این سنسور به صورت غیر تماسی سطح مایع را تشخیص می‌دهد و مناسب برای استفاده در مخازن و لوله‌ها بدون تماس مستقیم با مایع است.

ویژگی‌ها:

• غیر تماسی: سنسور بدون تماس مستقیم با مایع، سطح مایع را تشخیص می‌دهد.
• دامنه ولتاژ کاری گسترده: از 5 ولت تا 24 ولت DC کار می‌کند.
• مصرف انرژی پایین: جریان کاری کمتر از 5 میلی‌آمپر
• سازگاری با انواع لوله‌ها و مخازن: مناسب برای لوله‌ها و مخازن پلاستیکی و غیر فلزی
• دمای کاری گسترده: عملکرد صحیح در دماهای پایین و بالا

نحوه اتصال و استفاده:

1. ولتاژ کاری: ولتاژ 5-24 ولت DC را به پین VCC سنسور متصل کنید.
2. زمین: پین GND را به زمین مدار متصل کنید.
3. خروجی: خروجی دیجیتال سنسور را به میکروکنترلر یا مدار واسط متصل کنید تا وضعیت سطح مایع را دریافت کنید.

دیاگرام پین‌ها:

\+-------+------------------+
   | PIN   | Description      |
   \+-------+------------------+
   | VCC   | Power Supply (5-24V DC) |
   | GND   | Ground           |
   | OUT   | Output Signal    |
   \+-------+------------------+

نمونه مدار:

در این نمونه مدار، از یک میکروکنترلر مانند Arduino برای خواندن خروجی سنسور استفاده می‌شود:

Arduino
     \+-----+
     |     |
     |  VCC|----> 5V-24V DC
     |  GND|----> GND
     |  OUT|<---- Signal Pin (مثلاً پین دیجیتال 2)
     \+-----+

    \+-----------+
    | XKC-Y25-V |
    \+-----------+

کد نمونه برای Arduino:

int sensorPin = 2; // پین ورودی دیجیتال برای دریافت سیگنال از سنسور
int sensorValue = 0;

void setup() {
  Serial.begin(9600);
  pinMode(sensorPin, INPUT);
}

void loop() {
  sensorValue = digitalRead(sensorPin); // خواندن وضعیت سنسور
  if (sensorValue == HIGH) {
    Serial.println("Liquid Detected"); // مایع تشخیص داده شد
  } else {
    Serial.println("No Liquid Detected"); // مایع تشخیص داده نشد
  }
  delay(1000); // تأخیر یک ثانیه‌ای
}

این اطلاعات می‌تواند به شما کمک کند تا سنسور سطح مایع XKC-Y25-V را به مدار خود متصل کرده و از آن بهره ببرید.

جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت سنسور تعیین سطح مایع غیر تماسی XKC-Y25 مراجعه کنید.
