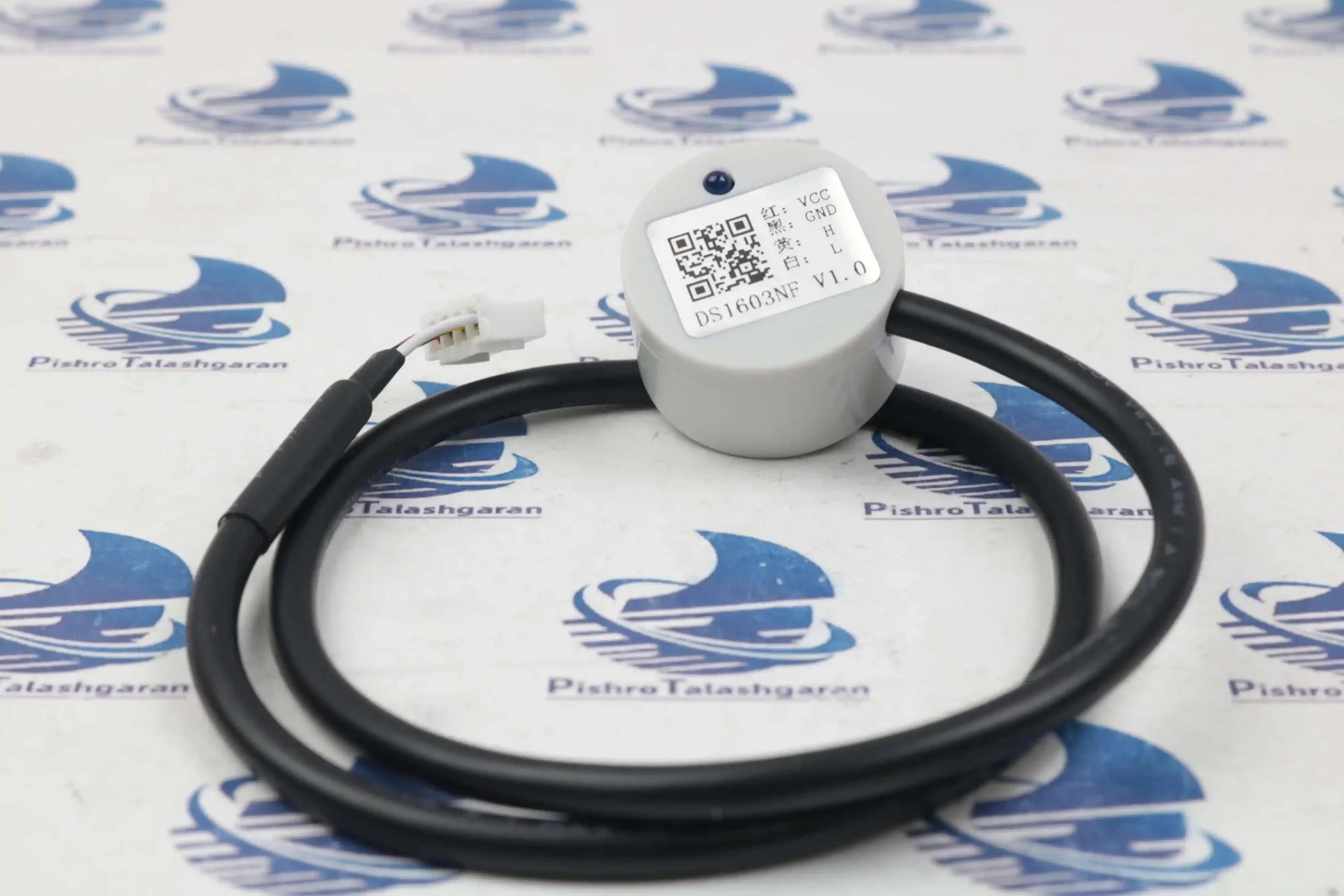

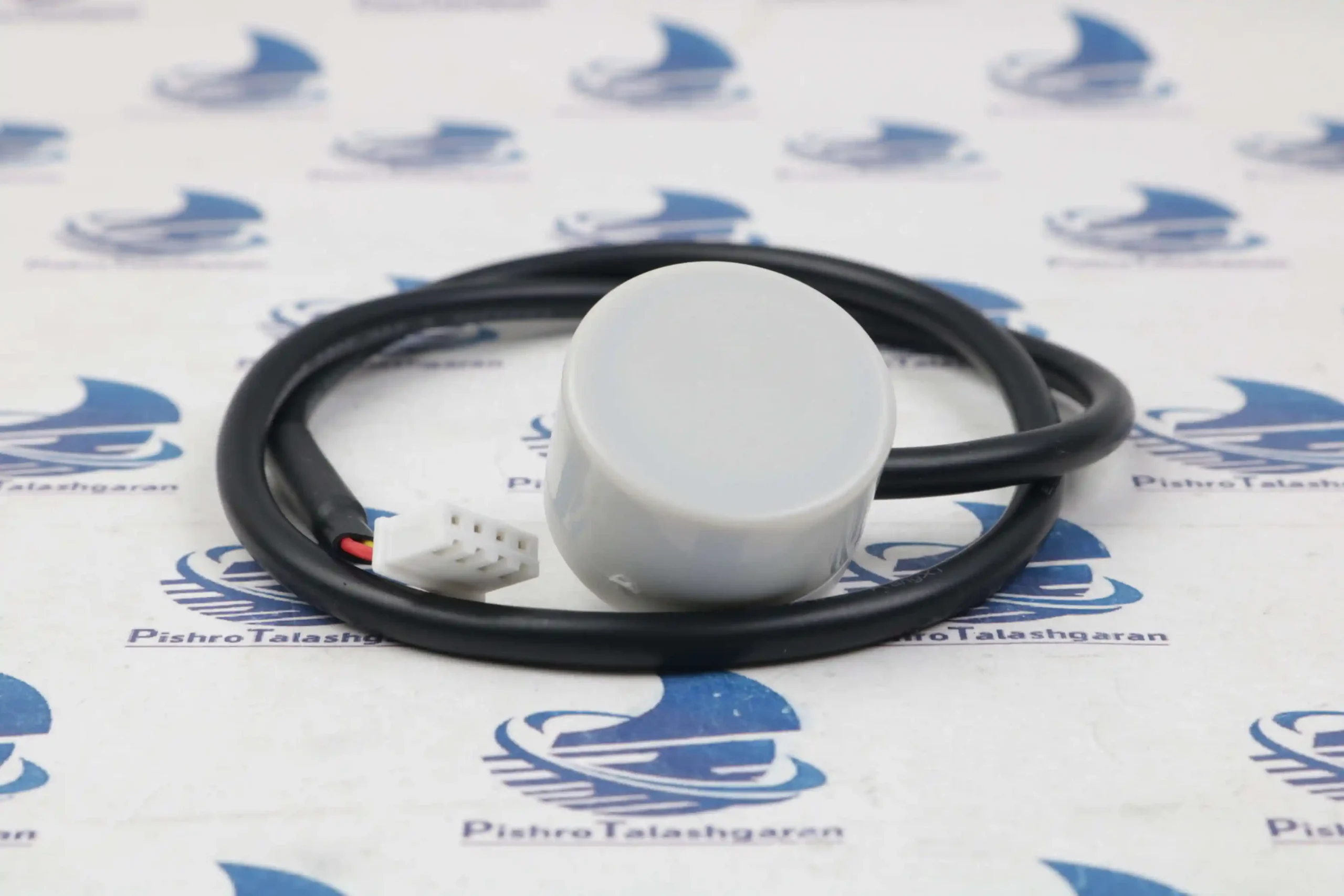

سنسور تعیین سطح مایع غیرتماسی مدل DS1603NF یک حسگر اولتراسونیک برای تشخیص وجود مایع در داخل مخازن است که بدون تماس مستقیم با مایع، امکان پایش سطح آن را فراهم می‌کند. این سنسور تعیین سطح با استفاده از فناوری عبور امواج اولتراسونیک از دیواره ظرف، برای تشخیص مایع در مخازن فلزی و سایر ظروف سازگار طراحی شده است.
سنسور اولتراسونیک تعیین سطح مایعات مدل DS1603 به‌ویژه در کاربردهایی مفید است که تماس مستقیم حسگر با مایع امکان‌پذیر نیست یا به دلایل بهداشتی، ایمنی و شیمیایی ترجیح داده می‌شود. برای مثال، در مخازن حاوی مواد شیمیایی، مایعات خورنده یا ظروف دربسته می‌توان از این روش برای تشخیص وضعیت وجود مایع استفاده کرد؛ البته سازگاری آن باید با جنس و ضخامت مخزن و نوع مایع در کاربرد واقعی بررسی شود.
نکته مهم درباره مدل DS1603NF این است که خروجی آن از نوع دیجیتال یا سوئیچینگ (ON/OFF) است؛ بنابراین برخلاف برخی حسگرهای اندازه‌گیری پیوسته، مقدار دقیق ارتفاع مایع را به‌صورت عددی در خروجی ارائه نمی‌دهد. این مدل برای تشخیص وجود یا عدم وجود مایع در محل نصب سنسور مناسب است.
ویژگی‌ها و مزایای سنسور سطح مایع اولتراسونیک DS1603NF
- تشخیص غیرتماسی مایع: بدون نیاز به قرار گرفتن مستقیم سنسور درون مایع.
- مناسب برای مخازن فلزی: طراحی‌شده برای تشخیص مایع از طریق دیواره مخزن، با توجه به سازگاری جنس و ضخامت دیواره.
- خروجی سوئیچینگ: امکان استفاده برای تشخیص وضعیت وجود یا عدم وجود مایع و کنترل تجهیزات جانبی.
- قابلیت استفاده در شرایط حساس: مناسب برای کاربردهایی که تماس مستقیم با مایعات خورنده، مواد شیمیایی یا مایعات بهداشتی مطلوب نیست.
- تغذیه با ولتاژ گسترده: امکان کار با منبع تغذیه DC بین ۱۰ تا ۳۶ ولت.
- نصب آسان و ابعاد کوچک: مناسب برای پیاده‌سازی در سامانه‌های کنترل سطح و اتوماسیون.
جدول مشخصات فنی سنسور DS1603NF
| مشخصه | مقدار |
|---|---|
| مدل محصول | DS1603NF |
| نوع سنسور | اولتراسونیک تعیین سطح مایع |
| روش تشخیص | غیرتماسی از طریق دیواره ظرف |
| ولتاژ کاری | ۱۰ تا ۳۶ ولت DC |
| جریان متوسط مصرفی | کمتر از ۲۵ میلی‌آمپر |
| جریان پیک | ۵۰ میلی‌آمپر در ۱۲ ولت DC |
| فرکانس مرکزی پروب | ۲ مگاهرتز |
| نوع خروجی | دیجیتال / سوئیچینگ |
| نوع خروجی مثبت | PNP |
| نوع خروجی منفی | NPN |
| حداکثر جریان بار خروجی | کمتر از ۵۰۰ میلی‌آمپر برای بار مقاومتی |
| فاصله کور | حداکثر ۵۰ میلی‌متر |
| عرض مخزن ذکرشده در دیتاشیت | ۵۰ تا ۲۰۰۰ میلی‌متر |
| زمان پاسخ در حالت وجود مایع | حدود ۲ ثانیه |
| زمان پاسخ در حالت نبود مایع | حدود ۲ ثانیه |
| دمای کاری | منفی ۱۵ تا مثبت ۶۰ درجه سانتی‌گراد |
| رطوبت کاری | معمولاً تا ۸۰٪ RH، با شرایط استثنایی ذکرشده در دیتاشیت |
| دوره کاری | ۱ ثانیه |
توجه فنی: مقادیر فاصله کور و عرض مخزن در شرایط آزمایش مشخص‌شده در دیتاشیت، از جمله استفاده از صفحه فولادی ۵ میلی‌متری و آزمایش با آب در دمای محیط، گزارش شده‌اند. این اعداد به معنی تضمین عملکرد یکسان در تمام مخازن و مایعات نیستند.
همچنین عبارت «خروجی PNP و NPN» در دیتاشیت به دو حالت خروجی مثبت و منفی اشاره دارد. پیش از اتصال به PLC یا مدار کنترلی، نوع خروجی و سیم‌بندی نمونه خریداری‌شده را بررسی کنید.
کاربردهای سنسور تشخیص سطح مایع DS1603NF:
۱. تشخیص سطح مایع در مخازن فلزی
برای تشخیص وجود مایع در مخازن فلزی سازگار، بدون نیاز به تماس مستقیم حسگر با محتویات مخزن.
۲. صنایع شیمیایی و مایعات خورنده
برای کاربردهایی که جلوگیری از تماس مستقیم حسگر با مایع اهمیت دارد؛ مشروط به تأیید عملکرد سنسور با مخزن و مایع موردنظر.
۳. تجهیزات آب‌رسانی و لوازم خانگی
برای تشخیص وجود مایع در مخازن دستگاه‌های آب‌رسانی و برخی تجهیزات خانگی.
۴. اتوماسیون صنعتی و کنترل مخازن
برای ارسال سیگنال به مدار کنترل، PLC یا سیستم هشدار هنگام تشخیص مایع در نقطه نصب.
۵. تجهیزات پزشکی و سامانه‌های حساس
در تجهیزاتی که تشخیص مایع بدون تماس مستقیم موردنیاز است، به شرط بررسی الزامات ایمنی، بهداشتی و عملکردی سامانه.
نحوه عملکرد سنسور سطح مایع DS1603NF:
این سنسور در محل موردنظر روی دیواره مخزن نصب می‌شود و وضعیت وجود مایع را از طریق دیواره تشخیص می‌دهد. با توجه به وضعیت تشخیص، خروجی سوئیچینگ تغییر می‌کند و می‌توان از آن برای راه‌اندازی مدار هشدار یا کنترل تجهیزات استفاده کرد.
برای نمونه، در یک سیستم کنترل مخزن می‌توان خروجی سنسور را به مدار فرمان متصل کرد تا هنگام تشخیص مایع، سیگنالی به کنترل‌کننده ارسال شود. با این حال، برای کنترل خودکار پمپ یا جلوگیری از سرریز، طراحی مدار، منطق کنترلی و وضعیت ایمن سیستم باید جداگانه بررسی شود.
نکات مهم هنگام نصب و استفاده
- جنس و ضخامت دیواره مخزن را بررسی کنید؛ این عوامل بر عملکرد و فاصله کور اثر می‌گذارند.
- سطح نصب سنسور باید با روش توصیه‌شده سازنده مطابقت داشته باشد.
- حرکت و تلاطم مایع می‌تواند باعث ناپایداری سیگنال تشخیص شود.
- ولتاژ تغذیه باید در محدوده ۱۰ تا ۳۶ ولت DC باشد.
- برای اتصال خروجی به PLC یا تجهیزات دیگر، نوع خروجی PNP یا NPN و محدودیت جریان بار را بررسی کنید.
- برای مخازن حاوی مایعات خاص، عملکرد سنسور را در شرایط واقعی کاربرد آزمایش کنید.
سوالات متداول درباره سنسور اولتراسونیک تعیین سطح مایعات DS1603NF:
۱. سنسور DS1603NF چه کاری انجام می‌دهد؟
این سنسور الکترونیکی برای تشخیص غیرتماسی وجود مایع در داخل مخزن طراحی شده است. خروجی آن از نوع سوئیچینگ است و وضعیت تشخیص را به‌صورت سیگنال دیجیتال اعلام می‌کند.
۲. آیا سنسور DS1603NF برای مخازن فلزی مناسب است؟
بله، این مدل برای تشخیص مایع از طریق دیواره مخزن طراحی شده است. با این حال، عملکرد آن به جنس و ضخامت دیواره و شرایط نصب بستگی دارد؛ بنابراین بهتر است پیش از استفاده نهایی، سازگاری آن با مخزن موردنظر بررسی شود.
۳. آیا این سنسور با مایع تماس مستقیم دارد؟
خیر. روش طراحی آن بر پایه تشخیص غیرتماسی از طریق دیواره ظرف است؛ بنابراین سنسور در تماس مستقیم با مایع قرار نمی‌گیرد.
۴. آیا سنسور سطح مایع DS1603NF ارتفاع دقیق مایع را اندازه‌گیری می‌کند؟
خیر. خروجی این مدل دیجیتال و سوئیچینگ است و برای تشخیص وجود یا عدم وجود مایع در محل نصب استفاده می‌شود. اگر به اندازه‌گیری پیوسته ارتفاع مایع یا نمایش مقدار آن نیاز دارید، باید سنسوری با خروجی متناسب با این کاربرد انتخاب کنید.
۵. ولتاژ تغذیه سنسور DS1603NF چقدر است؟
طبق دیتاشیت سنسور DS1603NF، این سنسور با ولتاژ ۱۰ تا ۳۶ ولت DC کار می‌کند. جریان متوسط مصرفی آن نیز کمتر از ۲۵ میلی‌آمپر اعلام شده است.
۶. آیا می‌توان سنسور DS1603NF را به PLC متصل کرد؟
بله، در صورت سازگاری مشخصات خروجی سنسور با ورودی PLC امکان اتصال وجود دارد. پیش از سیم‌بندی باید نوع خروجی PNP یا NPN، ولتاژ ورودی PLC و نحوه اتصال زمین بررسی شود.
۷. حداکثر جریان خروجی سنسور چقدر است؟
دیتاشیت، قابلیت بار خروجی را کمتر از ۵۰۰ میلی‌آمپر برای بار مقاومتی ذکر می‌کند. این مقدار را نباید بدون بررسی مشخصات بار و شرایط راه‌اندازی، برای اتصال مستقیم هر نوع موتور، پمپ یا شیر برقی در نظر گرفت.
۸. زمان پاسخ سنسور چقدر است؟
زمان پاسخ اعلام‌شده برای حالت وجود مایع و نبود مایع، در شرایط مایع ساکن، حدود ۲ ثانیه است. بنابراین برای کاربردهایی که به واکنش بسیار سریع نیاز دارند، باید این زمان در طراحی سیستم لحاظ شود.
۹. آیا سنسور DS1603NF برای همه انواع مایعات مناسب است؟
سازنده کاربرد آن را برای انواع مختلف مایعات مطرح کرده است، اما عملکرد واقعی می‌تواند به نوع مایع، جنس و ضخامت مخزن و شرایط نصب وابسته باشد. برای کاربردهای حساس یا مواد شیمیایی خاص، آزمون عملی توصیه می‌شود.
جمع‌بندی و راهنمای خرید
سنسور تعیین سطح مایع غیرتماسی DS1603NF گزینه‌ای برای پروژه‌هایی است که به تشخیص وجود مایع در مخزن، بدون تماس مستقیم حسگر با مایع، نیاز دارند. تغذیه ۱۰ تا ۳۶ ولت DC، خروجی سوئیچینگ و امکان استفاده در سامانه‌های کنترل صنعتی از ویژگی‌های مهم آن هستند.
اگر هدف شما کنترل نقطه‌ای سطح مایع در مخزن فلزی است، این مدل می‌تواند گزینه مناسبی برای بررسی باشد؛ اما اگر به اندازه‌گیری پیوسته ارتفاع مایع، نمایش درصد پرشدگی یا خروجی آنالوگ نیاز دارید، باید مدل دیگری متناسب با نیاز پروژه انتخاب کنید.
