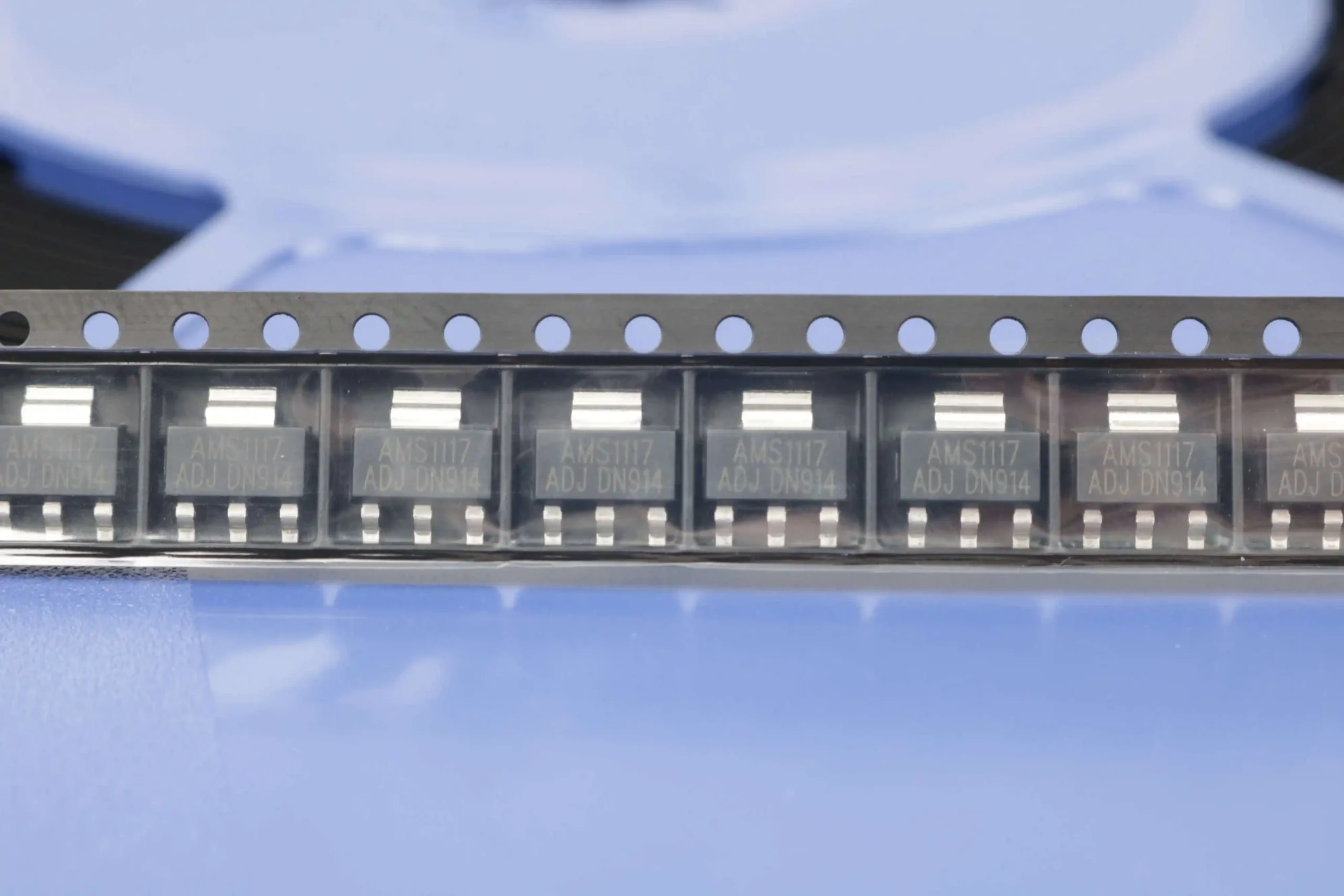

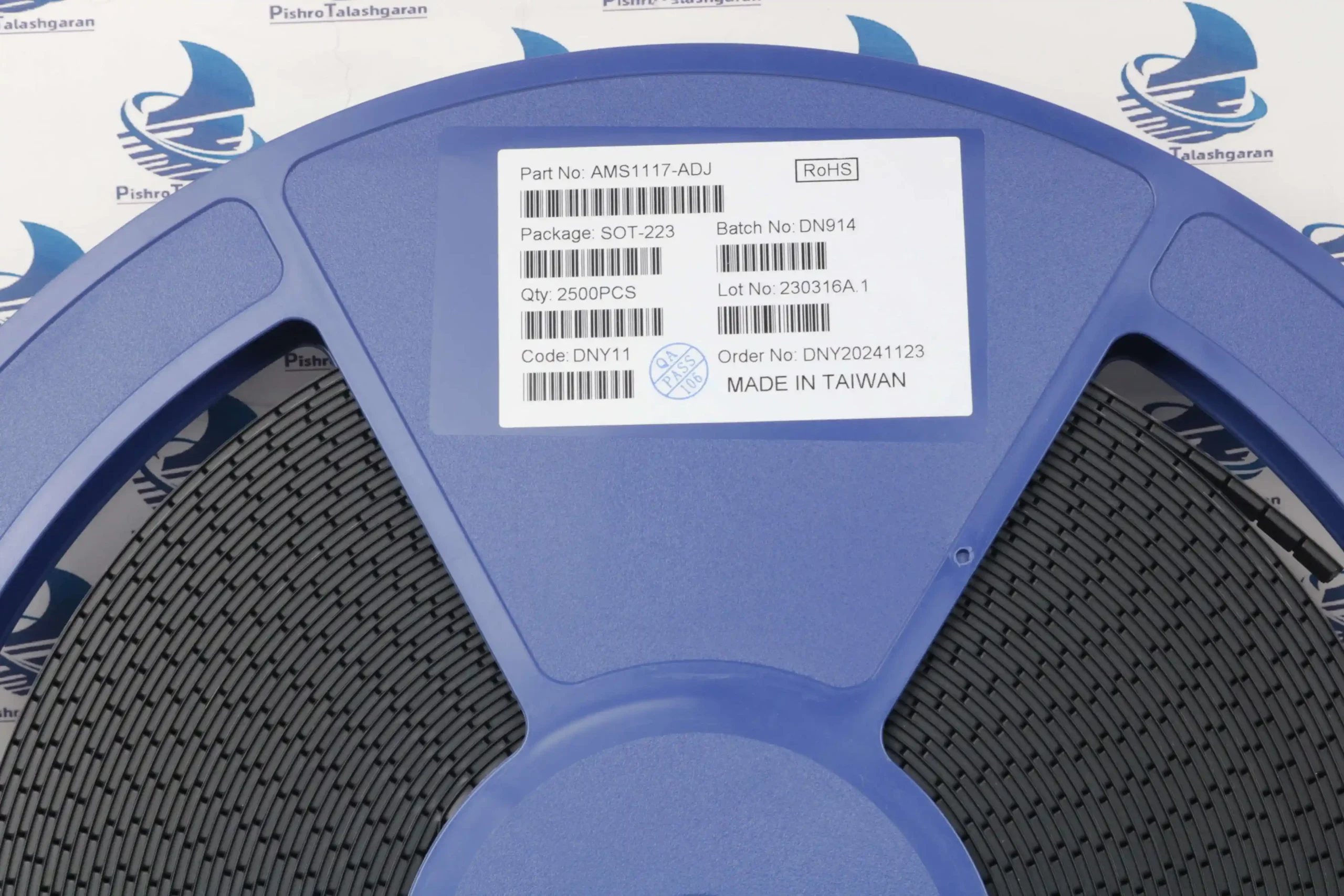

رگولاتور ولتاژ خطی متغیر AMS1117 ADJ پکیج SOT-223، یک رگولاتور ولتاژ خطی افت ولتاژ پایین (LDO) به صورت متغیر (Adjustable) و با پکیج نصب سطحی (SMD) مجتمع است که امکان تبدیل ولتاژ ورودی (تا ۱۵ ولت) به یک ولتاژ خروجی کاملاً دقیق و قابل تنظیم (از ۱.۲۵ تا ۱۳.۸ ولت) را با جریاندهی حداکثر ۱ آمپر فراهم میسازد. این آی سی به دلیل بهرهمندی از استانداردهای حفاظتی بالا نظیر قطع خودکار حرارتی (Thermal Shutdown) و کنترل هوشمند جریان خروجی، به همراه نویز فوقالعاده ناچیز، انتخاب اول طراحان در مدارهای میکروکنترلری، مودمها، سیستمهای صوتی و گجتهای پرتابل است.
پکیج SMD این تراشه (SOT-223) ابعاد بسیار مینیاتوری دارد و برای بردهایی با تراکم قطعات بالا، گجتهای پرتابل و دستگاههای مینیاتوری مجهز به میکروکنترلر کاملاً ایدهآل است.
ویژگیهای کلیدی رگولاتور متغیر AMS1117 ADJ پکیج SOT-223:
تراشه AMS1117-ADJ به دلیل خطای بسیار کم در ولتاژ مرجع و ساختار خطی خود، ولتاژی فوقالعاده صاف و بدون نویز در خروجی تحویل میدهد که برای آیسیهای دیجیتال حساس بسیار حیاتی است.
| پارامتر فنی | مشخصات / مقدار استاندارد | اهمیت در طراحی و مونتاژ |
| مدل تجاری | AMS1117-ADJ | نسخه متغیر (قابل تنظیم) سری ۱۱۱۷. |
| پکیج فیزیکی | SOT-223 (نصب سطحی / SMD) | دارای پایه میانی پهن (Tab) جهت انتقال حرارت عالی به مس PCB. |
| ولتاژ ورودی مجاز | حداکثر ۱۵ ولت DC | سقف ایمن ورودی؛ معمولاً برای تبدیل ولتاژهای ۵، ۹ یا ۱۲ ولت استفاده میشود. |
| ولتاژ خروجی متغیر | ۱.۲۵ ولت تا ۱۳.۸ ولت DC | بازه بسیار گسترده برای تامین ولتاژهای غیراستاندارد مدار. |
| حداکثر جریان خروجی | ۱ آمپر (1A) | توانایی جریاندهی بالا در پکیجهای کوچک (نیازمند دفع حرارت مناسب). |
| ولتاژ مرجع (V_{\text{ref}}) | ۱.۲۵ ولت | ولتاژ ثابت بین پین خروجی و پین تنظیم جهت محاسبه مقاومتها. |
| ولتاژ افت (Dropout) | ۱.۱ تا ۱.۳ ولت | برای کارکرد صحیح، ولتاژ ورودی باید حداقل ۱.۳ ولت بیشتر از خروجی باشد. |
| سیستمهای حفاظتی | Thermal & Current Limit | مجهز به قطع حرارتی خودکار و محدودکننده جریان در صورت اتصال کوتاه. |
ویژگیهای مهم و مزایای ساختاری رگولاتور AMS1117-ADJ :
-
انعطافپذیری فوقالعاده (Adjustable): برخلاف رگولاتورهای ثابت (مثل ۳.۳ یا ۵ ولت)، این نسخه محدودیت ولتاژی ندارد. ولتاژ خروجی بر اساس رابطه زیر به راحتی با تغییر دو مقاومت (R_1 و R_2) تعیین میشود:
V_{\text{out}} = 1.25 \times \left(1 + \frac{R_2}{R_1}\right) -
نویز بسیار ناچیز: به عنوان یک رگولاتور خطی، برعکس رگولاتورهای سوئیچینگ (Buck)، هیچگونه نویز فرکانس بالایی تولید نمیکند و برای بخش آنالوگ و فرستنده/گیرندهها عالی است.
-
طراحی بهینه پکیج SOT-223: پین بزرگ خروجی (Tab) در بالا، به عنوان یک هیتسینک عمل میکند؛ با اتصال این پین به یک لایه مس وسیع روی برد چاپی، توان تلفاتی حرارتی خازن ارتقا مییابد.
کاربردهای اصلی رگولاتور AMS1117 :
این آیسی به عنوان آچار فرانسه طراحان الکترونیک در بخش مدارات تغذیه کمتوان شناخته میشود:
بردهای توسعه میکروکنترلری: تامین ولتاژهای حساس و خاص در بردهای آردوینو، ESP8266، ESP32، STM32 و بردهای FPGA.
تجهیزات شبکه و مخابراتی: رگولاسیون ثانویه ولتاژ در مودمهای ADSL، روترها، کارتهای شبکه و ماژولهای وایفای و بلوتوث.
تجهیزات پرتابل و شارژی: تنظیم دقیق ولتاژ باتریهای لیتیومی (۳.۷ الی ۴.۲ ولت) به ولتاژهای پایینتر جهت تغذیه بخشهای مختلف دستگاه.
نمایشگرهای LCD و سیستمهای صوتی: تامین ولتاژ بکلایتها و بخشهای پردازش سیگنال کوچک آنالوگ که به نویز سوئیچینگ حساس هستند.
نکات مهم در طراحی مدار با AMS1117 ADJ:
-
انتخاب خازنهای پایدارکننده: برای جلوگیری از نوسان (Oscillation) در خروجی رگولاتورهای LDO، حتماً باید یک خازن تانتالیوم یا الکترولیتی حداقل ۱۰ میکروفاراد در خروجی و ورودی قرار گیرد.
-
توجه به توان تلفاتی (P_d): از آنجایی که این رگولاتور خطی است، اختلاف ولتاژ ورودی و خروجی ضربدر جریان عبوری به گرما تبدیل میشود: P = (V_{\text{in}} – V_{\text{out}}) \times I_{\text{out}}. اگر ورودی ۱۲ ولت و خروجی ۳.۳ ولت باشد، در جریان ۵۰۰ میلیآمپر، تراشه به شدت داغ شده و به فاز قطع حرارتی میرود. بنابراین توصیه میشود اختلاف ولتاژ ورودی و خروجی را در کمترین حالت ممکن نگه دارید.
