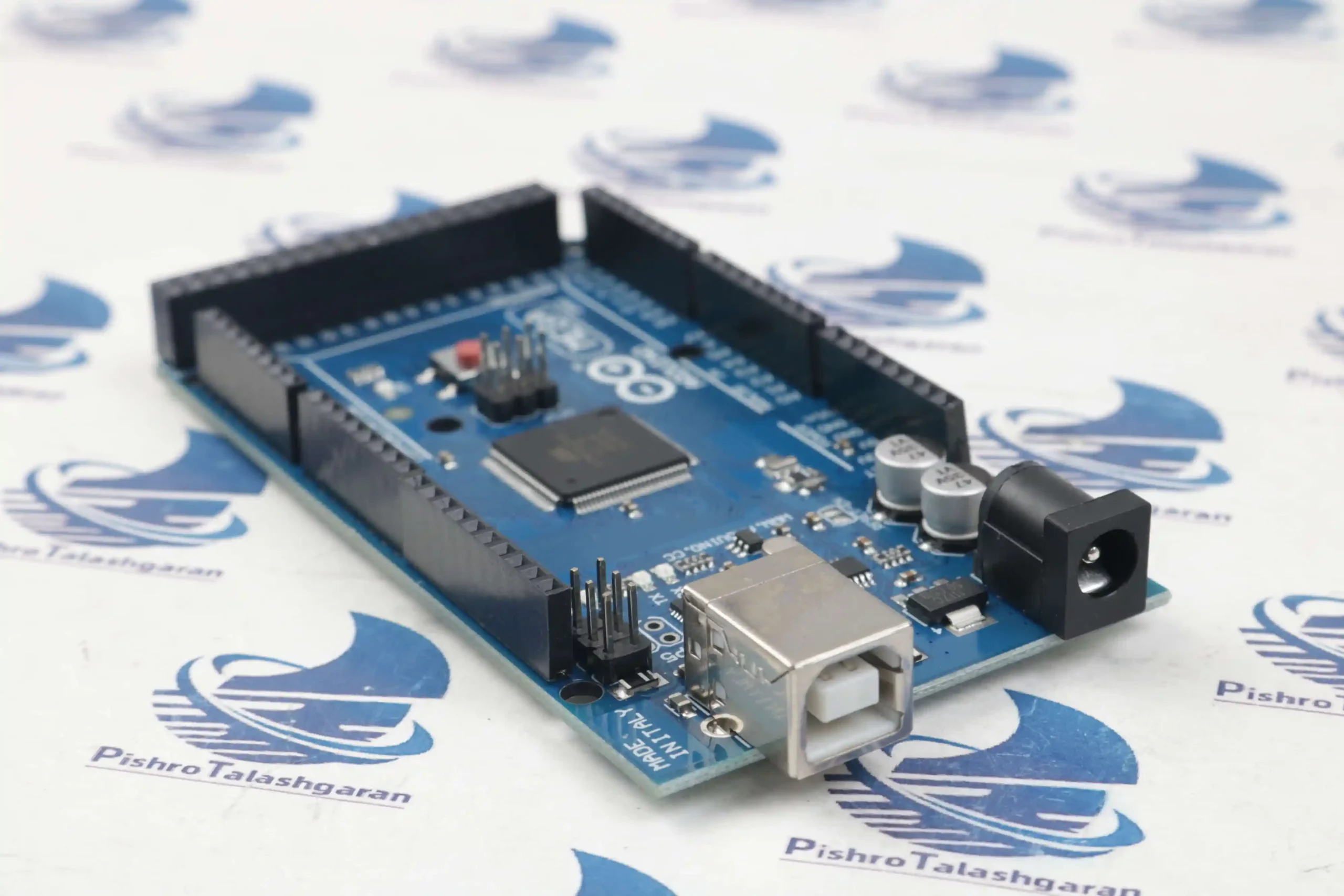

برد آردوینو Arduino MEGA 2560 یکی از قدرتمندترین و پرکاربردترین گزینهها در میان انواع برد آردوینو است که بهطور ویژه برای پروژههای پیچیده و نیازمند پایههای ورودی/خروجی متعدد طراحی شده است. این برد مگا به عنوان جانشین نسخههای قبلی آردوینو مگا، امکانات سختافزاری بسیار گستردهتری را در مقایسه با بردهای کوچکتری مانند Arduino UNO ارائه میدهد.
در نسخه آردوینو مگا 2560 اورجینال، از میکروکنترلر اصلی ATmega2560 در کنار چیپ رابط USB به نام ATmega16U2 استفاده شده است که ارتباط سریعتر و انعطافپذیری بالاتری را در انتقال داده فراهم میکند.
نکته: این ماژول دقیقا شبیه سایر بردهای آردوینو مگا R3 می باشد با این تفاوت که به جای آی سی ATMEGA16U2، چیپ CH340 در آن استفاده شده است.زمان نصب درایور میبایست درایور CH340 این آی سی بر روی سیستم نصب شود.
مشخصات فنی و ویژگیهای اصلی برد آردوینو Arduino MEGA 2560:
جدول و لیست زیر مشخصات و ویژگیهای کلیدی برد Arduino Mega 2560 R3 را بر اساس دیتاشیت رسمی نشان میدهد:
| پارامتر فنی | مقدار / توضیحات |
| میکروکنترلر اصلی |
ATmega2560 با فرکانس کاری 16 MHz
|
| پردازنده رابط USB |
ATmega16U2 با فرکانس 16 MHz
|
| حافظه Flash |
256KB (که 8KB آن توسط Bootloader اشغال شده است)
|
| حافظه SRAM |
8KB
|
| حافظه EEPROM |
4KB
|
| پایههای ورودی/خروجی دیجیتال |
54 پایه (15 پایه دارای قابلیت PWM)
|
| پایههای ورودی آنالوگ |
16 پایه
|
| درگاههای ارتباط سریال (UART) |
4 پورت سختافزاری مجزا
|
| ولتاژ ورودی پیشنهادی (V_{IN} / DC Jack) |
7V تا 12V
|
| ولتاژ ورودی USB (V_{USB}) |
4.8V تا 5.5V
|
| محدوده دمای کاری |
-40°C تا +85°C
|
| ابعاد فیزیکی برد |
99mm × 53mm
|
ویژگیهای کلیدی سختافزاری برد آردوینو مدل Mega 2560 R3:
-
توان پردازشی بالا: قدرت پردازشی تا 16MIPS در فرکانس 16MHz به همراه 32 ثبات کاری 8 بیتی.
-
پروتکلهای ارتباطی متنوع: پشتیبانی از ارتباطات سریال USART، SPI (حالت Master/Slave) و I2C.
-
مدیریت مصرف انرژی: دارای حالتهای مختلف خواب (Sleep Modes) شامل Idle، ADC Noise Reduction، Power-save، Power-down، Standby و Extended Standby.
-
مدار تغذیه پیشرفته: بهرهگیری از رگولاتور 5 ولت (SPX1117) با جریان خروجی تا 750mA و رگولاتور 3.3 ولت (LP2985) با جریان تا 150mA.
کاربردهای اصلی برد آردوینو مگا 2560:
بر اساس اطلاعات دیتاشیت رسمی، طراحی پایه و امکانات برد آردوینو مگا 2560 آن را برای حوزههای زیر ایدهآل ساخته است:
-
پرینترهای سهبعدی (3D Printing): الگوریتمهای حرکتی و پردازشی پرینترهای سهبعدی بسیار پیچیده هستند. آردوینو مگا 2560 توانایی پردازش این الگوریتمها را دارد و به دلیل سازگاری کامل با محیط Arduino IDE، امکان شخصیسازی کدهای کنترل پرینتر را به راحتی فراهم میکند.
-
رباتیک و اتوماسیون (Robotics): به دلیل تعداد بالای پینهای I/O، این برد میتواند همزمان تعداد زیادی سنسور و عملگر را مدیریت کند. همچنین سازگاری آن با شیلدهای موتور (Motor Driver Shields) امکان کنترل چندین موتور را به صورت همزمان فراهم میسازد.
-
ارتباطات بیسیم و اینترنت اشیاء (آردوینو مگا وای فای): اگرچه برد اصلی به خودی خود فاقد ماژول Wi-Fi داخلی است، اما طبق دیتاشیت با انواع شیلدهای ارتباطی مانند Wi-Fi Shields سازگاری کامل دارد. این قابلیت به شما اجازه میدهد برد مگا را به شبکه متصل کرده و پروژههای رباتیک یا پرینتر سهبعدی را به صورت بیسیم کنترل کنید.
سوالات متداول (FAQ)
1. تفاوت نسخه اصلی با برد آردوینو مگا 2560 Arduino MEGA CH340 چیست؟
در نسخه اصلی (Rev3)، مبدل USB به سریال از تراشه قابل برنامهریزی ATmega16U2 استفاده میکند. اما در مدلهای غیر اورجینال یا اقتصادی تحت عنوان برد آردوینو مگا 2560 Arduino MEGA CH340، از چیپ اقتصادی CH340G به عنوان مبدل USB به سریال بهره برده شده است. عملکرد کلی میکروکنترلر اصلی (ATmega2560) در هر دو مدل یکسان است، اما مدل CH340 نیازمند نصب درایور مربوطه روی کامپیوتر است.
2. این برد در چه محدوده دمایی کار میکند و آیا برای شرایط سخت مناسب است؟
طبق دیتاشیت، محدوده دمای کاری این برد بین -40°C تا +85°C تعیین شده است که استاندارد صنعتی محسوب شده و پایداری بالایی را در محیطهای مختلف کارگاهی و آزمایشگاهی ارائه میدهد.
3. برد آردوینو مگا 2560 چه مزیتی نسبت به بردهایی مانند Arduino UNO دارد؟
حافظه برنامه (Flash) این برد 8 برابر (256KB در برابر 32KB)، حافظه رم (SRAM) آن 4 برابر (8KB در برابر 2KB) و تعداد پایههای دیجیتال آن بیش از 2.5 برابر (54 پایه در برابر 14 پایه) برد UNO است. همچنین دارا بودن 4 پورت سریال سختافزاری (UART)، اتصال همزمان چندین ماژول ارتباطی را بدون نیاز به نرمافزار فراهم میکند.
4. ولتاژ ورودی مناسب برای تغذیه برد چقدر است؟
ولتاژ ورودی پیشنهادی از طریق جک آداپتور DC یا پایه VIN بین 7 تا 12 ولت است. در صورت تغذیه از طریق درگاه USB، ولتاژ ورودی استاندارد 5 ولت (4.8V تا 5.5V) خواهد بود.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت آردوینو مگا 2560 مراجعه کنید.
