آی سی سوئیچینگ VIPER27L پکیج DIP-7 یک آی سی سوئیچینگ قدرتمند و پیشرفته از خانواده معروف VIPerPlus ساخت شرکت STMicroelectronics است. این تراشه یک مبدل مبدل آف‌لاین (Off-line Converter) برای توپولوژی فلاای‌بک (Flyback) است که یک ترانزیستور قدرت MOSFET با تحمل ولتاژ بالا (800 ولت) و یک مدار کنترل‌کننده PWM فرکانس ثابت را در یک پکیج یکپارچه جمع کرده است.

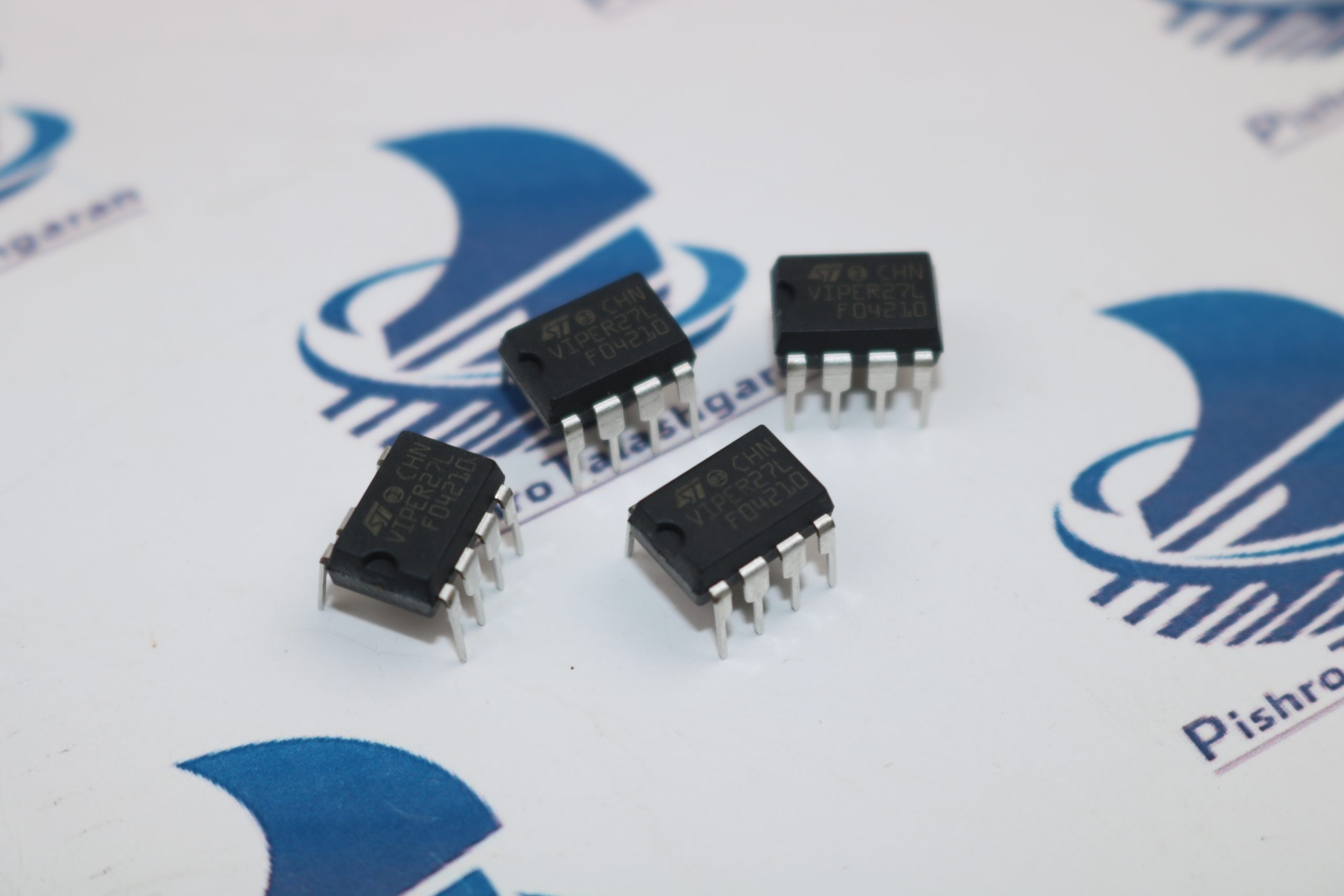

یکی از نکات شاخص این قطعه، ارائه آن در پکیج DIP-7 است. در این پکیج، یکی از پایه‌های استاندارد DIP-8 (پایه ولتاژ بالای درین) حذف شده است تا فاصله ایزولاسیون و خزش (Creepage Distance) بین پایه ولتاژ بالا و پایه‌های ولتاژ پایین افزایش یابد. این ویژگی امنیت مدار را در برابر آرک‌زدن و نوسانات شدید ولتاژ برق شهر به شکل چشمگیری ارتقا می‌دهد.

ویژگی‌های مهم و اصلی آی سی سوئیچینگ VIPER27L پکیج DIP-7:

• ترانزیستور قدرت 800 ولت مقاوم (Avalanche-Rugged MOSFET): بهره‌مندی از سوئیچ قدرت داخلی با تحمل ولتاژ بسیار بالای 800 ولت که ایمنی بالایی در برابر جهش‌های ولتاژی (Spikes) ایجاد می‌کند.

• فرکانس کاری 60 کیلوهرتز با تکنولوژی Jittering: کارکرد در فرکانس ثابت 60 کیلوهرتز همراه با تغییرات هوشمند فرکانس جهت کاهش نویز تداخل الکترومغناطیسی (EMI) و ساده‌تر کردن فیلتر ورودی.

• مصرف توان فوق‌العاده پایین در حالت Standby: مصرف انرژی کمتر از 30 میلی‌وات در حالت بدون بار (265 ولت متناوب)، منطبق بر سخت‌گیرانه‌ترین استانداردهای بین‌المللی انرژی.

• حالت کاری Burst Mode در بارهای سبک: کاهش هوشمند فرکانس سوئیچینگ هنگام کاهش بار خروجی برای حفظ حداکثر بازدهی.

• سیستم‌های حفاظتی کامل و پیشرفته:

  • Hysteretic Thermal Shutdown: خاموش شدن خودکار در صورت افزایش دمای بیش از حد تراشه.

  • Overvoltage Protection (OVP): حفاظت در برابر اضافه ولتاژ در خط تغذیه.

  • Overload / Short Circuit Protection: حفاظت در برابر اضافه بار و اتصال کوتاه خروجی با حالت تنفس خودکار (Auto-restart).

  • Brownout Protection: قابلیت سنجش ولتاژ ورودی شبکه AC و خاموش کردن آی‌سی در صورت افت بیش از حد ولتاژ برق شهر.

• محدودکننده جریان قابل تنظیم: قابلیت تنظیم دقیق حد جریان خروجی به کمک مقاومت خارجی متصل به پایه LIMIT.

کاربردهای اصلی آی سی VIPER27L:

۱. منابع تغذیه کمکی لوازم خانگی: برد اصلی یخچال، ماشین لباسشویی، مایکروویو و سیستم‌های تهویه مطبوع.

۲. آداپتورها و شارژرها: ساخت آداپتورهای دیواری با بازده بالا برای دستگاه‌های الکترونیکی.

۳. تجهیزات صنعتی و اندازه‌گیری: منابع تغذیه داخلی کنتورهای هوشمند برق، PLCها و سنسورهای صنعتی.

۴. تجهیزات صوتی و تصویری: تامین تغذیه بخش Standby در تلویزیون‌ها، گیرنده‌های دیجیتال و سیستم‌های صوتی.

۵. درایورهای LED: منابع تغذیه سوئیچینگ ولتاژ ثابت و جریان ثابت برای سیستم‌های روشنایی.

جدول مشخصات فنی تراشه VIPER27L:

سوالات متداول (FAQ)

۱. چرا پکیج این آی‌سی به جای DIP-8 به صورت DIP-7 طراحی شده است؟

پایه شماره ۶ در این آی‌سی به‌طور فیزیکی حذف شده است. از آنجا که پایه درین (Drain) ترانزیستور داخلی به ولتاژ بالای برق شهر (تا ۸۰۰ ولت) متصل می‌شود، حذف پایه مجاور باعث افزایش فاصله فیزیکی و فاصله خزش (Creepage) میان ولتاژ بالا و پایه‌های ولتاژ پایین می‌شود تا از ایجاد آرک و آسیب به قطعه جلوگیری کند.

۲. مفهوم پسوند L در نام VIPER27L چیست؟

حرف L نشان‌دهنده فرکانس سوئیچینگ ثابت 60 کیلوهرتز است. در همین خانواده، مدل VIPER27H نیز وجود دارد که حرف H در آن نشان‌دهنده فرکانس کاری بالاتر یعنی 115 کیلوهرتز است.

۳. تفاوت آی سی سوئیچینگ VIPER27L با مدل‌های قدیمی‌تر مثل VIPer12A یا VIPer22A چیست؟

مدل VIPER27L از نسل جدیدتر VIPerPlus است. این قطعه دارای ولتاژ تحمل بالاتر (۸۰۰ ولت در برابر ۷۳۰ ولت)، مصرف توان بی‌باری بسیار کمتر (زیر ۳۰ میلی‌وات)، بازدهی بالاتر در بارهای سبک، و قابلیت حفاظت ورودی Brownout است که در نسل‌های قدیمی وجود نداشت.

۴. قابلیت Brownout در VIPER27L چه وظیفه‌ای دارد؟

این قابلیت ولتاژ خط ورودی AC را مانیتور می‌کند. اگر ولتاژ برق شهر از حد مجاز پایین‌تر بیاید، آی سی سوئیچینگ عملکرد سوئیچینگ را متوقف می‌کند تا از داغ شدن ترانسفورماتور و جریان کشی بیش از حد جلوگیری شود. با بازگشت ولتاژ به حد نرمال، قطعه به طور خودکار روشن می‌شود.

۵. پایه LIMIT در این آی‌سی چه کاربردی دارد؟

پایه LIMIT به طراح مدار اجازه می‌دهد با متصل کردن یک مقاومت خارجی بین این پایه و زمین (GND)، حداکثر جریان خروجی سوئیچ قدرت را طبق نیاز مدار محدود و تنظیم کند.
