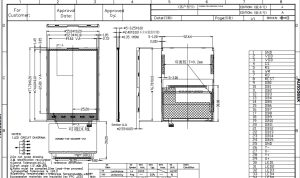

ویژگیهای کلیدی نمایشگر 3.2 اینچ بدون تاچ با درایور SSD1289:
چیپ درایور SSD1289 مدیریت پیکسلها و کنترل رنگ را بر عهده دارد و به دلیل پایداری بالا در پروژههای صنعتی و آموزشی بسیار مورد استفاده قرار میگیرد.
| ویژگی فنی | مقدار / توضیح | اهمیت در طراحی |
| رزولوشن | 320 \times 240 پیکسل (QVGA) | وضوح مناسب برای نمایش متون، آیکونها و نمودارهای گرافیکی. |
| تعداد رنگ | 262 هزار رنگ (RGB) | عمق رنگ کافی برای نمایش تصاویر با کیفیت و رابط کاربری جذاب. |
| نوع درایور | SSD1289 | پشتیبانی از حافظه داخلی (RAM) که بار پردازشی میکروکنترلر را کاهش میدهد. |
| رابط (Interface) | 16 بیت موازی (Parallel) | سرعت انتقال داده بسیار بالا که اجازه میدهد انیمیشنها بدون لگ اجرا شوند. |
| ولتاژ کاری | ۳.۳ ولت | سازگاری مستقیم با میکروکنترلرهای ARM، STM32 و ESP32. |
| تعداد پینها | 37 پین | شامل پینهای داده، کنترل (RD, WR, RS, CS) و نور پسزمینه. |
کاربردهای اصلی ال سی دی 3.2 اینچ بدون تاچ:
این ال سی دی در دستگاههایی که نیاز به نمایش اطلاعات بصری دارند اما نیازی به تعامل لمسی ندارند (بدون تاچ)، به کار میرود:
دستگاههای اندازهگیری و ابزار دقیق: نمایش مقادیر ولتاژ، جریان یا فرکانس به صورت نمودارهای گرافیکی (Oscilloscope) یا عقربهای.
پنلهای مانیتورینگ صنعتی: نمایش وضعیت سنسورها، دما، فشار و اخطارهای سیستمی در دستگاههای کنترل صنعتی.
کنسولهای بازی دستی ساده: به دلیل سرعت بالای درایور SSD1289 در حالت موازی، برای ساخت بازیهای نوستالژیک با میکروکنترلر بسیار عالی است.
تجهیزات پزشکی: نمایش ضربان قلب یا علائم حیاتی در دستگاههای پرتابل که فقط وظیفه نمایش داده را بر عهده دارند.
پایانههای هوشمند: نمایش کدهای QR، وضعیت شبکه یا اطلاعات کاربر در سیستمهای حضور و غیاب.
ویژگیهای متمایز و مزایای ال سی دی رنگی ۳.۲ اینچ TFT بدون تاچ با درایور SSD1289:
سرعت نوسازی (Refresh Rate) بالا: رابط ۱۶ بیتی موازی اجازه میدهد کل صفحه در زمان بسیار کوتاهی آپدیت شود که برای نمایش ویدئو یا حرکتهای گرافیکی سریع ضروری است.
پایداری زاویه دید: اگرچه این نمایشگرها معمولاً از نوع TFT هستند، اما مدلهای با درایور SSD1289 زاویه دید نسبتاً خوبی را در چهار جهت فراهم میکنند.
کتابخانههای نرمافزاری گسترده: کتابخانههای محبوبی مانند UTFT برای آردوینو و توابع سطح پایین برای STM32 (توسط HAL) به وفور برای این چیپ در دسترس هستند.
نکته فنی: این نمایشگر به دلیل حذف لایه تاچ، بدنه باریکتر و شفافیت تصویر بالاتری نسبت به مدلهای مشابه دارد و برای استفاده در محیطهای صنعتی به عنوان پنل نمایش وضعیت، انتخابی بادوام و اقتصادی است.
نکات حیاتی در طراحی و راهاندازی:
مصرف جریان نور پسزمینه: نور پسزمینه (Backlight) این السیدی از چندین LED موازی تشکیل شده است. هرگز پین لایت را مستقیماً به پایه میکروکنترلر وصل نکنید؛ حتماً از یک ترانزیستور سوئیچینگ استفاده کنید.
سطح ولتاژ منطقی (Logic Level): پینهای دیتای SSD1289 با ولتاژ ۳.۳ ولت کار میکنند. اگر از برد آردوینو Uno استفاده میکنید (که ۵ ولت است)، حتماً باید از تقسیم مقاومتی یا آیسیهای سطحساز (Level Shifter) استفاده کنید تا درایور آسیب نبیند.
انتخاب مد کاری: این درایور از مدهای ۸ بیتی و ۱۶ بیتی پشتیبانی میکند. در اکثر ماژولهای موجود در بازار، جامپرهای پشت برد برای حالت ۱۶ بیتی تنظیم شدهاند تا بیشترین سرعت حاصل شود.
نحوه اتصال نمایشگر 3.2 اینچ به میکروکنترلر:
