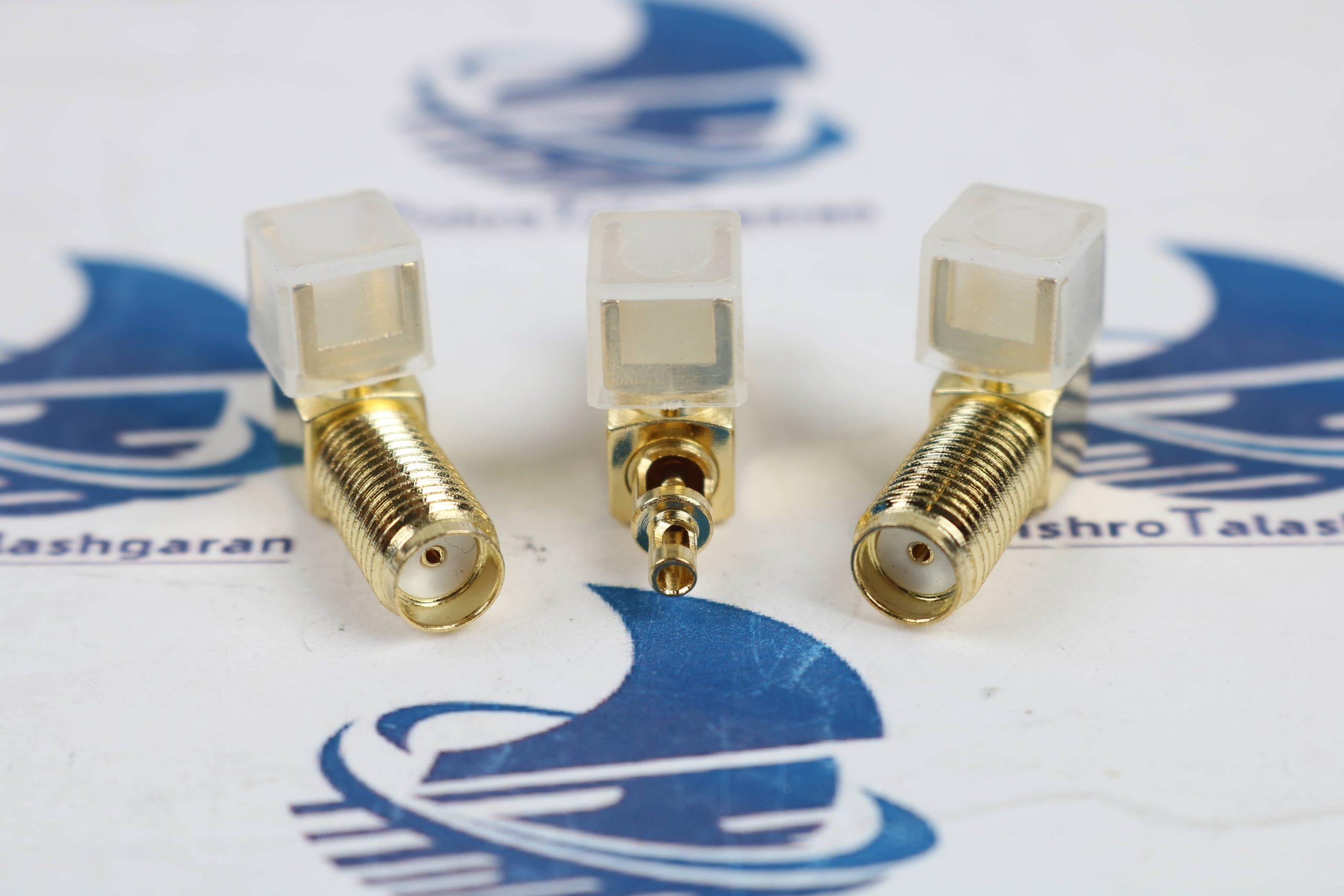

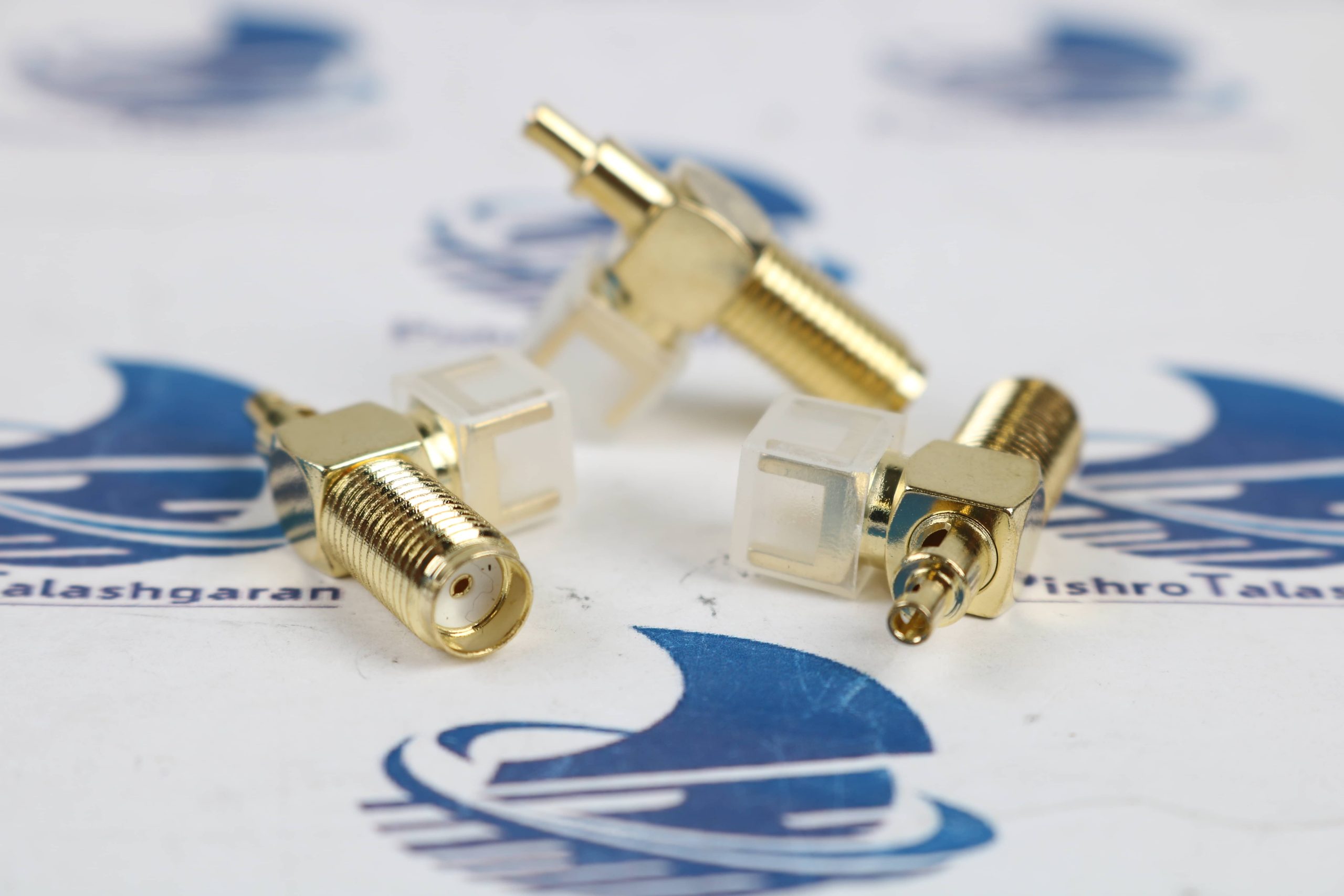

کانکتور SMA-F رایت بلند 17mm یک کانکتور مادگی با طراحی زاویه راست (Right Angle) است که در ارتباطهای RF با فرکانسهای بالا کاربرد دارد و در سری کانکتورهای استاندارد SMA قرار میگیرد.
نکته: در برخی منابع به جای «رایت بلند» عبارتهای مشابهی مانند «زاویه 90 درجه بلند»، « ELBOW 90° 17mm » یا «Right-angle 17mm length» استفاده میشود.
کاربردهای کانکتور SMA-F رایت بلند 17mm
- ابزاری مناسب برای بردهای PCB با فضای کم و مسیر کابل که نیازمند خروجی مستقیم به سمت کنار برد است.
- اتصال سریع و پایدار در آنتنهای موقتی یا گیرنده/فرستندههای RF در آزمایشگاهها و کارگاهها.
- استفاده در مودمها، روترها، سیستمهای مخابراتی کوچک، توسعهدهندههای RF و پروژههای SDR.
- مناسب برای مدارهای با طراحی سطح-برد (surface-mount) و یا توسعههای prototyping که به کانکتور SMA-F با اندازه 17mm نیاز دارند.
ویژگیهای کلیدی کانکتور SMA رایت بلند 17mm مادگی
- نوع اتصال: Female SMA با رابط استاندارد SMA male غالباً در سطحهای RF 50-ohm
- زاویه: Right-angle برای هدایت کابل به سمت کنار برد یا تنظیمات فیزیکی محدود
- طول/اندازه: 17mm طول کل (معمولاً از پایه تا نقطه اتصال یا طول بخش بیرونی) – در برخی مدلها این عدد به میلیمتر دقیق مشخص میشود
- برد فرکانسی: معمولاً برای فرکانسهای تا 6 گیگاهرتز مناسب است؛ مثلاً تا چندین گیگاهرتز بسته به سازنده و طراحی داخلی
- مشخصات مکانیکی: پینهای استاندارد SMA، مقاومت در برابر حرکت و لرزش، گیره یا قفل مناسبی برای حفظ اتصال
- خود-تکیهپذیری: معمولاً بهصورت سطح-بردی یا کانکتور inline قابل استفاده است و امکان لحیمکاری یا اتصال در PCB را دارد
نکات انتخاب و نصب
- بررسی دُرستی درگاه PCB شما: پهنای پایهها، فاصلهها و سایز سوراخها باید با کانکتور مطابقت داشته باشد.
- هنگام لحیمکاری، پینها را با دقت و با گرمای مناسب لحیم کنید تا از آسیب به کانکتور یا PCB جلوگیری شود.
- در کار با فرکانس بالا، کمکردن پارازیتها و استفاده از قفل مکانیکی یا Securing method برای جلوگیری از قطع اتصال مهم است.
- برای پروژههای با بیثباتی یا حرکت زیاد، استفاده از گیره یا نگهدارنده کابل پیشنهاد میشود.
