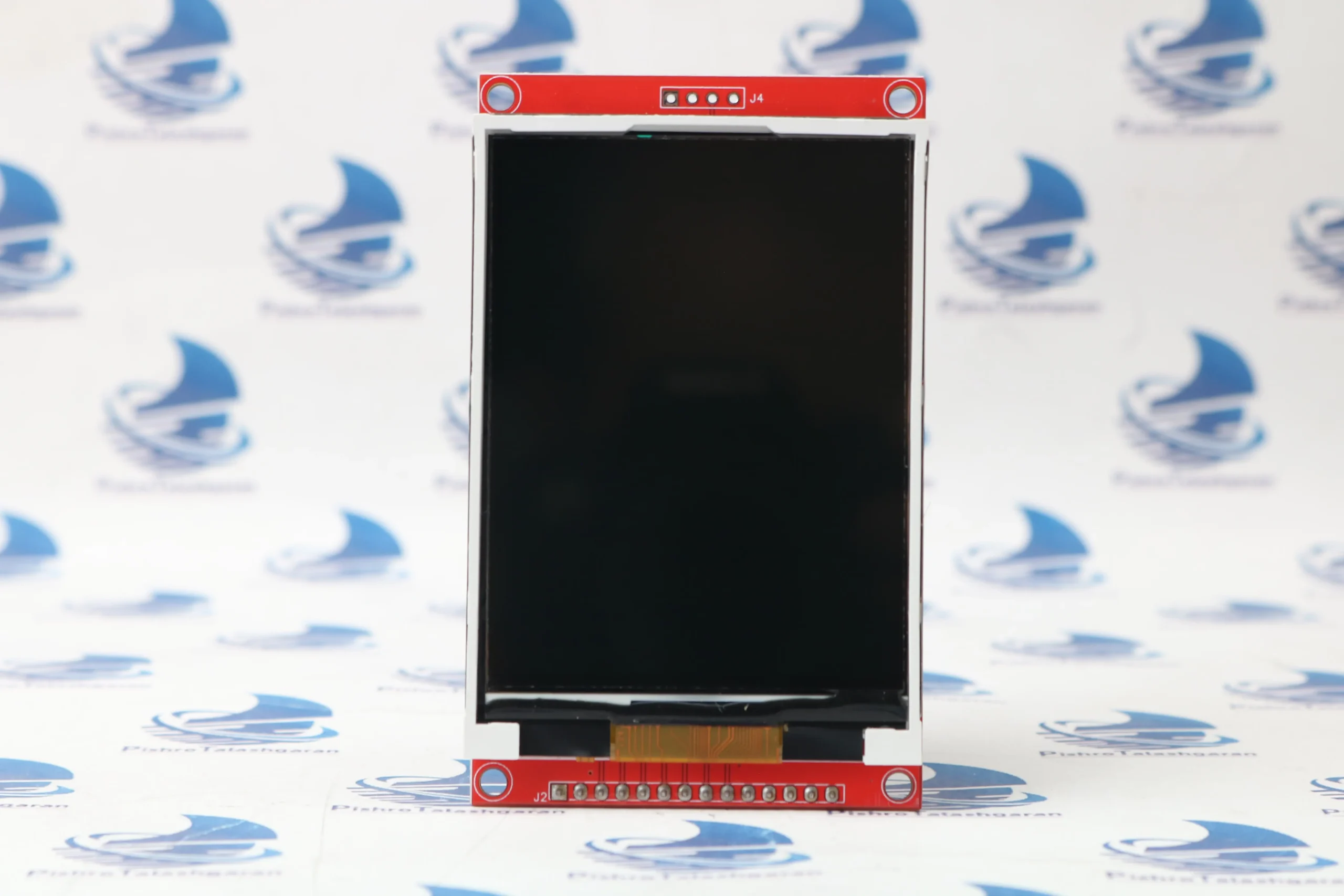

نمایشگر 3.2 اینچ TFT LCD مناسب برای آردوینو Mega2560 است و دارای ابعادی برابر با 3.2 اینچ است.این ال سی دی گرافیکی از نوع TFT است و بدون تاچ میباشد. رزولوشن آن 320X480 پیکسل است و دارای ارتباط پارالل 8 بیتی میباشد .

مشخصات فنی و قابلیت‌های اصلی نمایشگر آردوینو

• سایز صفحه نمایش: 3.2 اینچ با وضوح معمول 240×320 پیکسل (در برخی مدل‌ها ممکن است 320×480 هم باشد، اما برای HX8357 غالباً 240×320 یا 320×240 است.
• کنترلر صفحه نمایش: HX8357B که از رابط SPI یا paralel RGB پشتیبانی می‌کند. اکثر نسخه‌های معروف از SPI استفاده می‌کنند تا به آردوینو با پین‌های محدود وصل شوند.
• صفحه نمایش فناوری LCD: معمولاً TFT با نور پس‌زمینه LED. رنگ‌های روشن و مطلوب با کنتراست مناسب.
• رابط معمولی با آردوینو: SPI به خصوص برای کم‌مصرف بودن پین‌ها؛ برخی مدل‌ها امکانات paralel هم دارند.
• بردهای توسعه ساده‌تر: اکثر ماژول‌ها با PCB کل‌نصب و سطح تماس استاندارد هستند و می‌توانند به UNO, Mega, ESP32 و غیره وصل شوند.
• ویژگی‌های گرافیکی: پشتیبانی از روشنایی، تنظیم رنگ‌ها، فریم‌ریت مناسب برای نمایش منوها و گراف‌ها، و اغلب وجود فریمورک‌های ساده مانند Ucglib/Adafruit_GFX یا توابع اختصاصی HX8357 برای کشیدن خطوط، مستطیل‌ها، متن و تصاویر.

کاربردهای نمایشگر 3.2 اینچ TFT LCD

• ابزارهای اندازه‌گیری و داشبوردهای کوچک: نمایش داده‌های حسگرها (دما، رطوبت، فشار، دیتا لاگ) با گراف‌های ساده و فریم‌های زمانی.
• کنترلرهای کارتی/منوهای کاربری: منوهای چند بخشی برای تنظیمات پروژه بدون نیاز به نمایشگر بزرگ.
• پروژه‌های گرافیکی سبک: نمایش گراف‌ها، نمودارهای زمان واقعی، و دلایل ساده بصری برای حال و آینده پروژه.
• نمایش ارتباط و کنترل سیستم‌ها: نمایش وضعیت روشن/خاموش، مقادیر PWM یا مقادیر ADC به صورت گرافیکی.
• کنسول یا رابط کاربری ساده: برای داشبوردهای صنعتی کوچک یا کوله‌بار دیجیتال با رابط کاربری ساده تر.

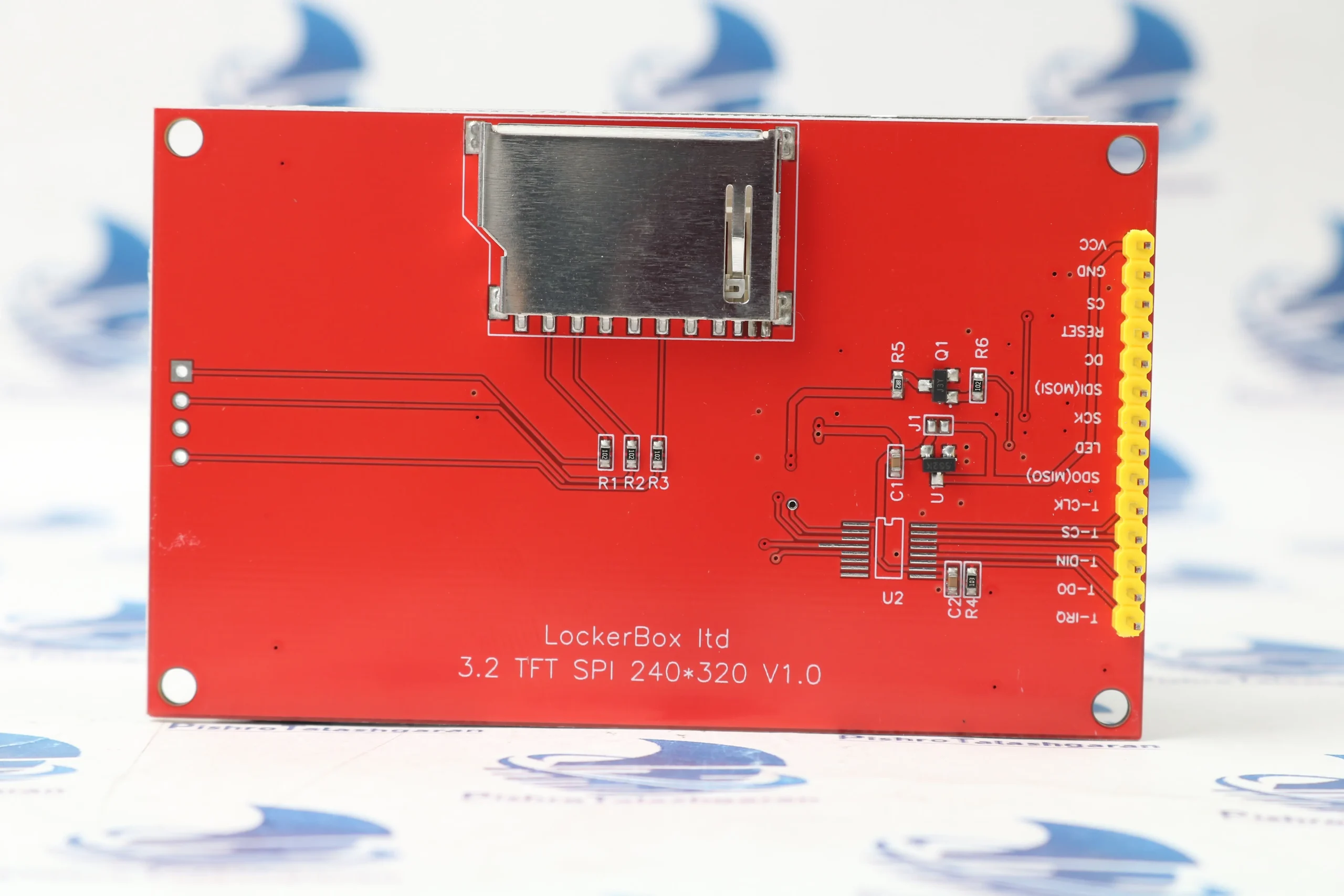

نکات راه‌اندازی با آردوینو

• روابط پایه: استفاده از SPI برای کاهش مصرف پین‌ها. پین‌های کلیدی معمولاً:
  • SCK (ساعت SPI)
  • MOSI (داده به نمایشگر)
  • CS (Chip Select)
  • DC (Data/Command)
  • RESET (بازنشانی)
  • اگر ماژول دارای backlight است، پاور LED یا PWM برای نور پس‌زمینه
• کتابخانه‌های پیشنهادی:
  • Adafruit_GFX همراه با کتابخانه مخصوص HX8357 یا مرتبط با این کنترلر (مثلاً Adafruit HX8357D یا UTFT با پیکربندی HX8357B)
  • یا کتابخانه‌های سبک‌تر مثل MCUfriend که از HX8357 پشتیبانی می‌کنند
• نمونه کد اولیه (الگو):
  • راه‌اندازی SPI
  • تعیین ابعاد نمایشگر (مثلاً 320×240)
  • روشن‌کردن نمایشگر و پرینت متن/گریفت
• ترتیب اتصال دقیق ماژول به آردوینو را حتماً از دیتاشیت یا برگه محصول بررسی کنید، چون برخی ماژول‌ها از پین‌های متفاوت استفاده می‌کنند.
• تنظیم رنگ و flujo راکورد: با توجه به مدل، نیاز است فریم‌ریت مناسب برای کار با گرافیک و انیمیشن‌های ساده در نظر گرفته شود تا روان اجرا شود.
• بررسی پایداری و گرمایی: نمایشگرهای TFT گاهی در بارهای گرافیکی شدید داغ می‌شوند؛ از گرمای محیط و جریان مصرفی مناسب اطمینان حاصل کنید.

نکات کلیدی برای انتخاب ماژول اقتصادی

• سازگاری با آردوینو و ESP32
• وجود سطح تماس استاندارد و قابل دسترس
• پشتیبانی خوب کتابخانه‌ها و مثال‌های آماده
• امکان اتصال ساده با رابط SPI و داشتن پین‌های قابل تنظیم برای CS, DC, RESET
• روشنایی قابل تنظیم + بهره‌وری انرژی مناسب
