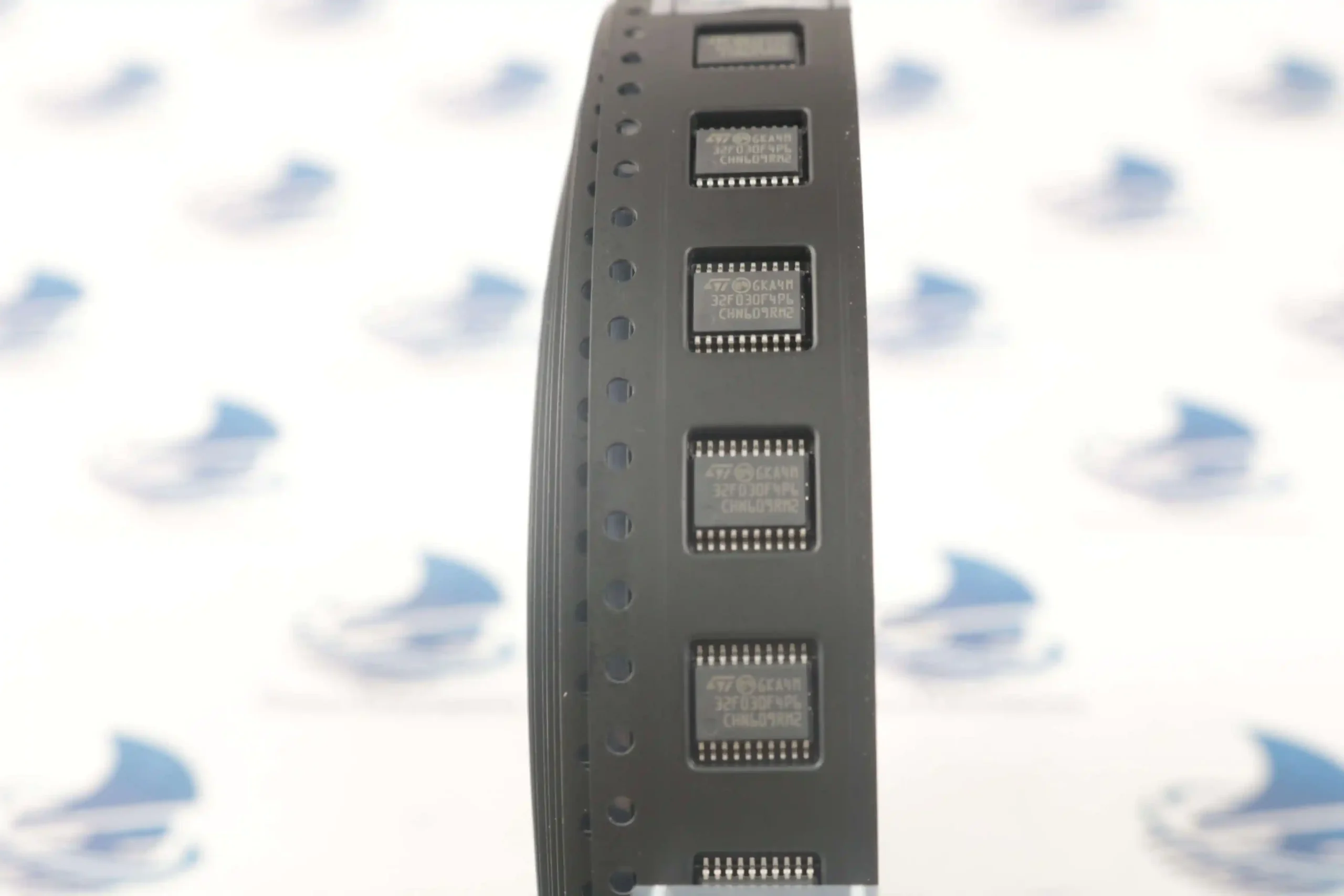

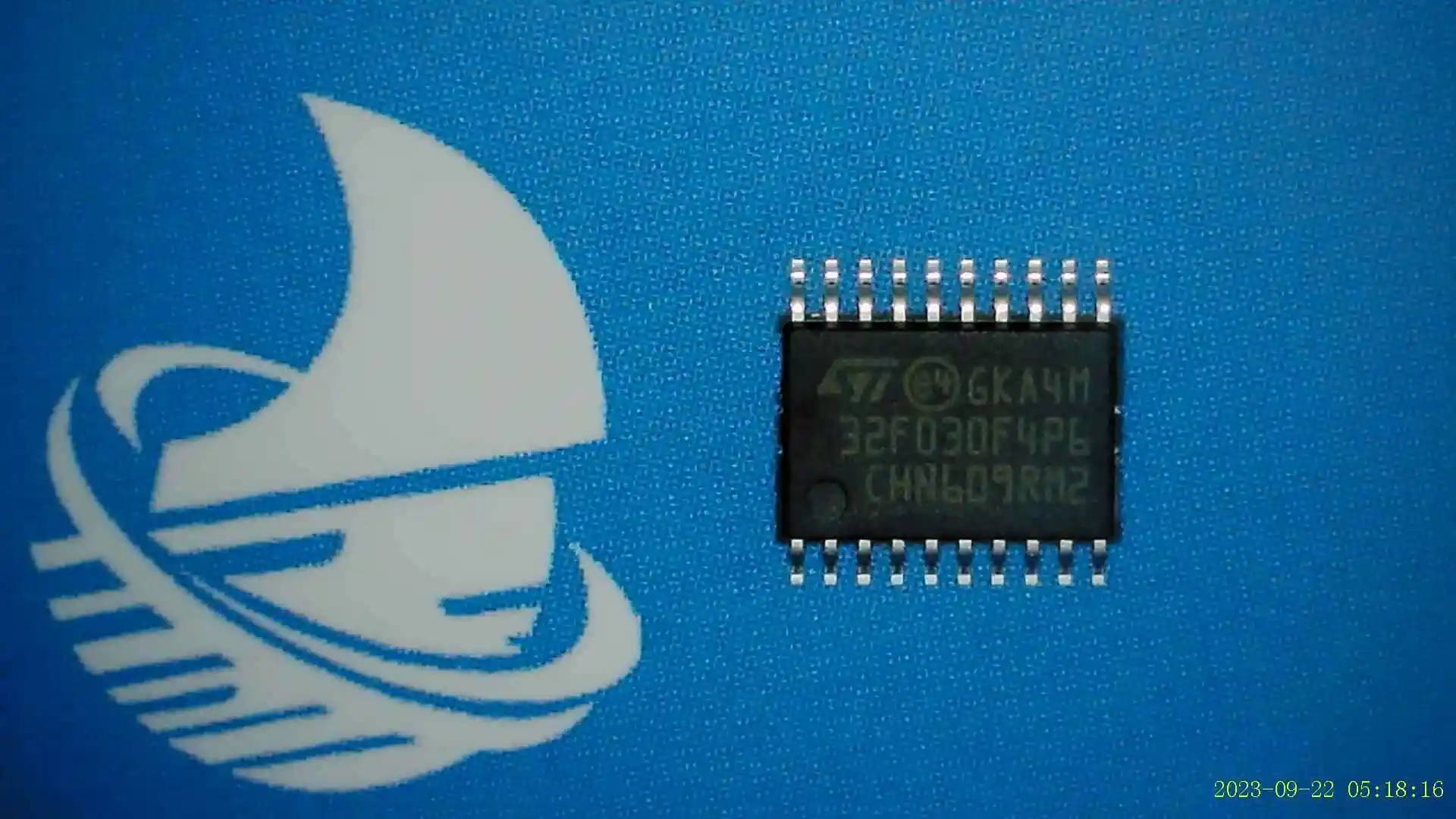

میکروکنترلر STM32F030F4P6 یکی از محبوب‌ترین، اقتصادی‌ترین و کوچک‌ترین اعضای خانواده‌ی بزرگ و قدرتمند STM32 (ساخت شرکت STMicroelectronics) است. این تراشه بر پایه‌ی معماری ۳۲ بیتی ARM Cortex-M0 طراحی شده و به عنوان یک راه‌حل فوق‌العاده ارزان‌قیمت، برای جایگزینی میکروکنترلرهای قدیمی ۸ بیتی (مانند سری AVR یا PIC) در پروژه‌های صنعتی و تجاری به کار می‌رود.
بزرگترین مزیت این میکروکنترلر ARM، فراهم کردن قدرت پردازش ۳۲ بیتی و امکانات جانبی پیشرفته در یک پکیج بسیار کوچک ۲۰ پایه (TSSOP20) با قیمتی بسیار رقابتی است.
ویژگی‌های کلیدی میکروکنترلر STM32F030F4P6:
جدول زیر خلاصه‌ای از ظرفیت‌ها و پارامترهای اصلی این میکروکنترلر STM32 را نشان می‌دهد که برای طراحان سخت‌افزار اهمیت حیاتی دارد:
| پارامتر فنی | مشخصات / مقدار | اهمیت در طراحی و پیاده‌سازی |
| هسته پردازشی (Core) | ARM 32-bit Cortex-M0 | پردازش سریع‌تر، مصرف توان کمتر و راندمان بسیار بالاتر نسبت به معماری‌های ۸ بیتی. |
| حداکثر فرکانس کاری | ۴۸ مگاهرتز (48MHz) | سرعت پردازش عالی برای اجرای الگوریتم‌های محاسباتی و کنترل سیستم‌ها. |
| حافظه فلش (Flash) | ۱۶ کیلوبایت (16KB) | فضای کافی برای کدهای بهینه‌شده به زبان C/C++ و توابع کاربردی. |
| حافظه رم (SRAM) | ۴ کیلوبایت (4KB) | فضای مناسب برای ذخیره‌سازی متغیرها، بافرها و پشته مینیاتوری سیستم. |
| پکیج / بسته بندی | TSSOP20 | ابعاد بسیار کوچک، مناسب برای بردهای مدار چاپی (PCB) با تراکم بالا و فضاهای محدود. |
| ولتاژ کاری (VDD) | ۲.۴ تا ۳.۶ ولت | سازگاری کامل با استانداردهای تغذیه ۳.۳ ولت و باتری‌های لیتیومی. |
| تعداد پایه‌های ورودی/خروجی | ۱۵ پایه (GPIO) | اکثر پایه‌ها قابلیت تحمل ولتاژ ۵ ولت (5V Tolerant) را دارند. |
امکانات و پروتکل‌های ارتباطی میکروکنترلر STM32F030F4P6:
با وجود ابعاد کوچک، این تراشه مجهز به طیف وسیعی از امکانات جانبی سخت‌افزاری است که بار پردازشی را از روی دوش هسته اصلی برمی‌دارد:
-
مبدل آنالوگ به دیجیتال (ADC): دارای ۱ کانال ADC با رزولوشن ۱۲ بیتی (تا ۱۱ ورودی خارجی) و سرعت نمونه‌برداری بالا، عالی برای خواندن داده‌های سنسورهای آنالوگ.
-
رابط‌های سریال:
-
یک کانال USART (پشتیبانی از ارتباط سنتی سریال، LIN و هندشیک سخت‌افزاری).
-
یک کانال SPI (برای ارتباط سریع با کارت‌های حافظه، نمایشگرهای OLED/TFT و آی‌سی‌های جانبی).
-
یک کانال I2C (برای اتصال به سنسورهای دما، شتاب‌سنج و حافظه‌های EEPROM).
-
-
کنترلر DMA (۵ کاناله): انتقال مستقیم داده‌ها بین حافظه و لوازم جانبی بدون دخالت CPU که سرعت اجرای برنامه را به شدت افزایش می‌دهد.
-
تایمرها (Timers):
-
یک تایمر ۱۶ بیتی پیشرفته (Advanced-control) با قابلیت تولید سیگنال‌های PWM مکمل برای کنترل موتورها.
-
چهار تایمر ۱۶ بیتی عمومی (General-purpose) برای زمان‌بندی و قرائت فرکانس.
-
تایمرهای نگهبان (Watchdog) جهت جلوگیری از قفل شدن میکروکنترلر در محیط‌های نویزی.
-
-
ساعت داخلی (RTC): دارای تقویم و ساعت سخت‌افزاری با قابلیت کالیبراسیون دیجیتال.
کاربردهای اصلی میکرو کنترلر STM32F030F4P6:
میکروکنترلر STM32F030F4P6 به دلیل تعادل بی‌نظیر میان «قیمت»، «ابعاد» و «قدرت پردازش»، در پروژه‌های زیر به عنوان مغز متفکر سیستم انتخاب می‌شود:
- تجهیزات اینترنت اشیاء (IoT Nodes) و سنسورهای هوشمند: جمع‌آوری داده‌ها از سنسورهای مختلف و ارسال آنها از طریق ماژول‌های وایرلس (مانند وای‌فای، بلوتوث یا LoRa) به دلیل مصرف توان پایین در حالت‌های Sleep.
- سیستم‌های کنترل هوشمند و خانه هوشمند: رله‌بردهای هوشمند، پنل‌های لمسی دیواری، قفل‌های الکترونیکی و تجهیزات مدیریت روشنایی.
- لوازم خانگی و گجت‌های الکترونیکی: کنترلرهای کوچک نمایشگر، سیستم‌های صوتی پرتابل، شارژرهای هوشمند باتری و اسباب‌بازی‌های پیشرفته.
- اتوماسیون صنعتی کم‌حجم: مدارهای واسط سنسورهای صنعتی، دکودرهای سیگنال، و بوردهای کنترل موقعیت مینیاتوری.
- راه‌اندازی موتورهای دی‌سی (Motor Control): به لطف تایمر پیشرفته PWM، این میکروکنترلر گزینه ارزان‌قیمتی برای راه‌اندازی درایورهای موتورهای DC و پله‌ای (Stepper Motors) است.
ویژگی‌های مهم و مزایای رقابتی
-
مهاجرت آسان به دنیای ۳۲ بیتی: اگر پیش از این با میکروکنترلرهای ۸ بیتی کار می‌کردید، این تراشه بهترین گزینه برای ورود به دنیای ARM با کمترین هزینه است. آرایه وسیعی از کتابخانه‌ها (مانند HAL و LL شرکت ST) توسعه برنامه را سرعت می‌بخشد.
-
نوسان‌ساز داخلی دقیق: این آی‌سی دارای اسیلاتور داخلی ۸ مگاهرتز (RC) با دقت بالا است؛ بنابراین در اکثر کاربردها نیازی به نصب کریستال خارجی روی بورد ندارید که این امر هزینه تولید و فضای PCB را باز هم کاهش می‌دهد.
-
پشتیبانی از خط عیب‌یابی SWD: برنامه‌ریزی و دیباگ کردن تراشه تنها با استفاده از ۲ پایه (SWDIO و SWCLK) به وسیله پروگرامر استیک (ST-Link) انجام می‌شود که برای پکیج‌های کم‌پایه یک مزیت بزرگ است.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت STM32F030F4P6 مراجعه کنید.
