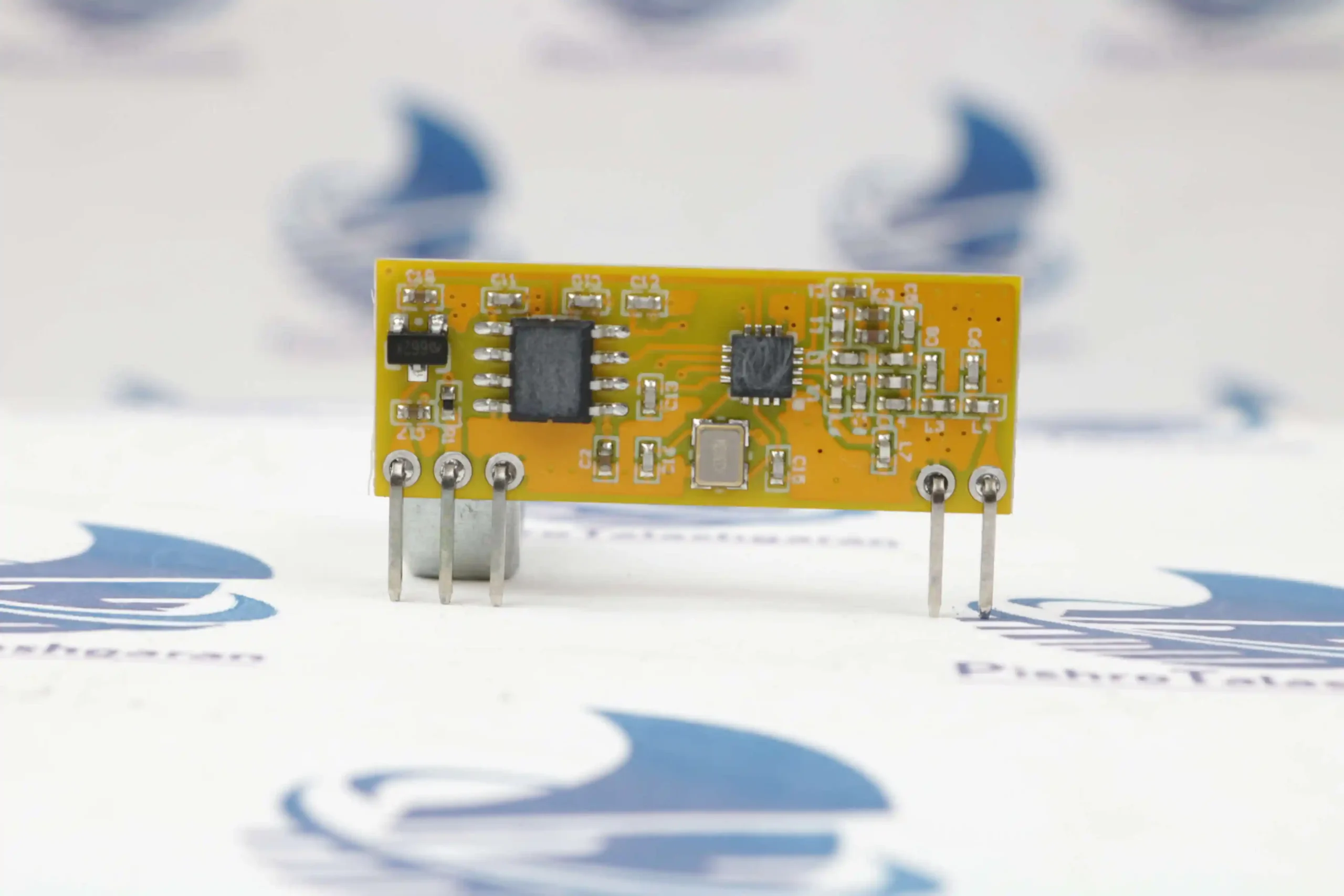

ماژول گیرنده بی سیم RXB24 یک ماژول RF (RF Receiver Module) سوپرهترودین (Superheterodyne) با عملکرد بالا در باند ISM است که توانایی تبدیل مستقیم سیگنال رادیویی ورودی به خروجی داده دیجیتال را بدون نیاز به مدارهای جانبی پیچیده فراهم می‌سازد. این ماژول گیرنده ریموت ASK فرکانس RXB24 433MHz از برند jmr با حساسیت دریافت بالا (-118 dBm) و قابلیت سرکوب تداخل‌های محیطی، گزینه‌ای ایده‌آل برای پیاده‌سازی سیستم‌های کنترل از راه دور به شمار می‌رود.
ویژگی‌های مهم و اصلی ماژول گیرنده وایرلس RXB24 فرکانس 433MHz:
- حساسیت دریافت بالا: دارای حساسیت دریافت -118 dBm (با آنتن 50 اهم و نرخ 1 کیلوبیت بر ثانیه).
- فرکانس کاری و مدولاسیون: پشتیبانی از فرکانس کاری 433.92 MHz (و 315 MHz) با مدولاسیون‌های ASK و FSK.
- محدوده ولتاژ ورودی: قابلیت کار در محدوده ولتاژ 3.6 V تا 5.5 V (ولتاژ نامی 5 V).
- مصرف جریان پایین: جریان مصرفی پایین حدود 7.8 mA در ولتاژ 5 V.
- مقاومت بالا در برابر تداخل و نویز: گزینش‌پذیری (Selectivity) بالا و مقاومت عالی در برابر تداخل‌های فرکانسی و نویزهای ناشی از موتورهای الکتریکی.
- عدم تداخل در عملکرد چند گیرنده همزمان: سرکوب قوی تشعشعات نوسان‌ساز محلی (Local Oscillator) که امکان استفاده همزمان از چند ماژول گیرنده وایرلس 433MHz را بدون افت برد فراهم می‌کند.
- پهنای باند دریافت: پهنای باند دریافت 200 kHz.
- استانداردهای بین‌المللی: طراحی استاندارد با قابلیت اخذ گواهی‌های CE و FCC.
کاربردهای اصلی ماژول RXB24 فرکانس 433 مگاهرتز:
این ماژول وایرلس در طیف وسیعی از تجهیزات تجاری و صنعتی استفاده می‌شود:
- سیستم‌های ورود بدون کلید خودرو (RKE): دریافت سیگنال ریموت‌های خودرو.
- درب‌بازکن‌های ریموتی و کرکره برقی: کنترل جک‌های پارکینگی و درب‌های اتوماتیک.
- سیستم‌های دزدگیر و اعلام سرقت بی‌سیم: دریافت سیگنال سنسورهای مگنت، چشمی و ریموت کنترل‌ها.
- پرده‌های برقی و هوشمندسازی: کنترل از راه دور تجهیزات خانه هوشمند.
- کنترل‌کننده‌های صنعتی بی‌سیم: هدایت دستگاه‌ها و ماشین‌آلات صنعتی.
- محیط‌های دارای نویز موتور: عملکرد پایدار در تجهیزاتی نظیر بند رخت‌های برقی، خردکن‌های زباله و وسایل دارای موتور الکتریکی.

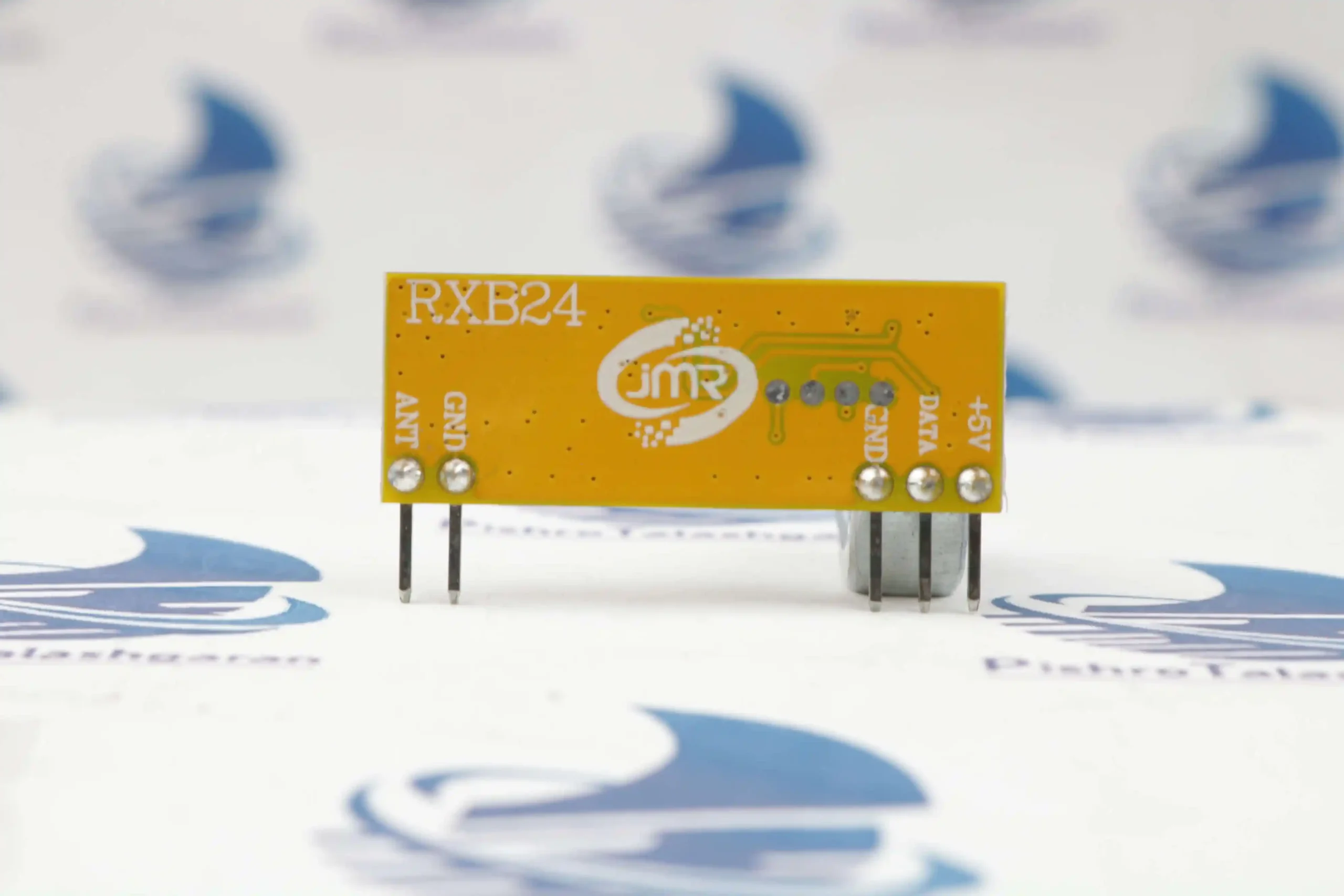

مشخصات پایه‌ها (Pinout) و ابعاد ماژول RXB24:
این ماژول گیرنده وایرلس دارای فرکانس 433MHz دارای 5 پایه با فاصله استاندارد (Pitch 2.54 mm) است:
| شماره پایه | نام پایه | عملکرد | توضیح |
|---|---|---|---|
| 1 | ANT | ورودی آنتن | محل اتصال آنتن 50 اهم رادیویی |
| 2 | GND | زمین | اتصال به منفی تغذیه (GND) |
| 3 | GND | زمین | اتصال به منفی تغذیه (GND) |
| 4 | DATA | خروجی داده | خروجی سیگنال دیجیتال |
| 5 | +5V | تغذیه VCC | اتصال به ولتاژ مثبت 3.6 V تا 5.5 V |
ابعاد فیزیکی برد برابر با 31.50 mm × 12.00 mm می‌باشد.
فرمول محاسبه طول آنتن (Quarter-Wave)
برای دستیابی به حداکثر برد و حساسیت دریافت -118 dBm، استفاده از آنتن تک‌سیم با طول ربع موج (λ / 4) توصیه می‌شود. طول فیزیکی آنتن بر حسب سانتیمتر از فرمول زیر محاسبه می‌شود:
L = (c / (4 × f)) × 100
در این فرمول:
- L: طول آنتن بر حسب سانتیمتر (cm)
- c: سرعت نور (حدود 3 × 10^8 m/s)
- f: فرکانس کاری ماژول بر حسب هرتز (Hz)
برای فرکانس 433.92 MHz، طول آنتن به صورت زیر به دست می‌آید:
L = (3 × 10^8 / (4 × 433.92 × 10^6)) × 100
L ≈ 17.28 cm
بنابراین، استفاده از یک تکه سیم مسی مستقیم به طول تقریبی 17.3 cm می‌تواند برای این فرکانس مناسب باشد.
سوالات متداول (FAQ) درباره ماژول گیرنده بی سیم RXB24:
۱. نکته حیاتی هنگام اتصال پایه DATA این ماژول به میکروکنترلر چیست؟
- پاسخ: توان جریان‌دهی (Driving Current) پایه خروجی DATA در ماژول گیرنده بی سیم RXB24 ضعیف است. بنابراین، در صورت اتصال مستقیم به پایه I/O میکروکنترلر، نباید از مقاومت‌های کششی بالا (Pull-up) یا پایین (Pull-down) خارجی استفاده شود و همچنین مقاومت‌های Pull-up/Pull-down داخلی پایه میکروکنترلر نیز حتماً باید غیرفعال (Disable) گردند.
۲. چرا استفاده همزمان از چند ماژول RXB24 در یک مکان باعث تداخل نمی‌شود؟
- پاسخ: این ماژول دارای قابلیت سرکوب قوی تشعشعات نوسان‌ساز محلی (Local Oscillator Radiation Suppression) است. این ویژگی باعث می‌شود وجود چند ماژول گیرنده همزمان در یک نقطه، روی برد یا کیفیت دریافت یکدیگر اثر منفی نگذارد.
۳. آیا این ماژول نیاز به پردازش و رمزگشایی داده‌ها دارد؟
- پاسخ: بله؛ ماژول RXB24 سیگنال رادیویی ورودی را مستقیماً به داده‌های دیجیتال خروجی تبدیل می‌کند، اما داده‌های پایه DATA خام هستند. برای پردازش دستورات ریموت‌ها (مانند چیپ‌های EV1527 یا PT2262)، پایه خروجی باید به یک میکروکنترلر یا آیسی دکودر متصل گردد.
۴. آیا این ماژول برای استفاده در محیط‌های صنعتی پرنویز مناسب است؟
-
پاسخ: بله؛ یکی از ویژگی‌های بارز RXB24 مقاومت بالای آن در برابر نویزهای الکترومغناطیسی شدید ناشی از کارکرد موتورهای برقی (نظیر موتورهای خردکن زباله یا بند رخت اتوماتیک) است.
جهت کسب اطلاعات بیشتر میتوانید در قسمت دیتاشیت ماژول RXB24، به موارد مورد نیاز خود دسترسی داشته باشید.
