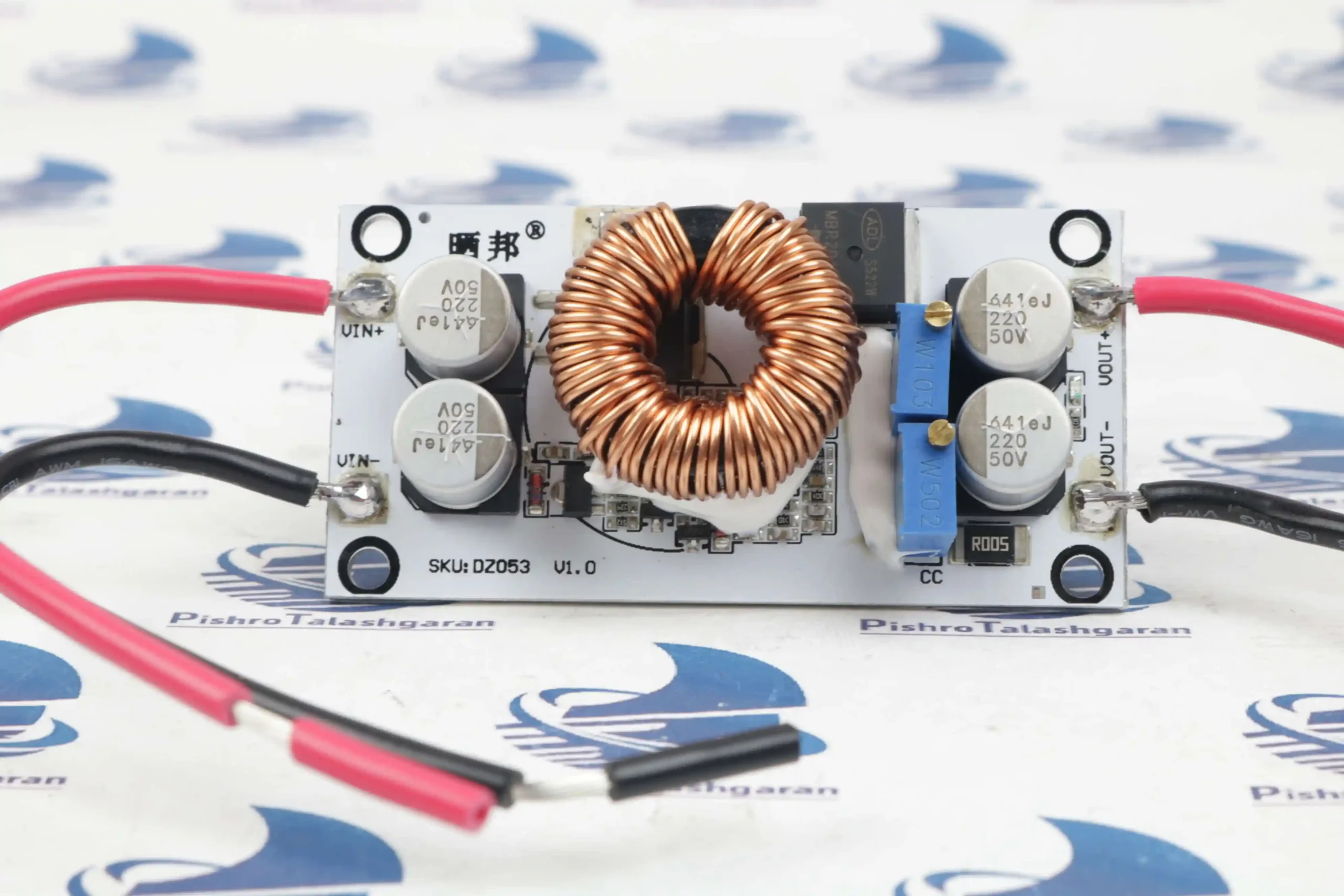

ماژول مبدل DC-DC افزاینده 600W (Boost Converter) ، یک منبع تغذیه سوئیچینگ قدرتمند و صنعتی است که برای افزایش ولتاژ ورودی به ولتاژهای بالاتر با راندمان بالا طراحی شده است. ویژگی متمایز این ماژول تغذیه، ساختار هیتسینک یکپارچه با برد آلومینیومی (Aluminum PCB) است که دفع حرارت فوقالعادهای را در جریانهای بالا مطلع میسازد و پایداری قطعات را در کارهای مداوم تضمین میکند.
ویژگیهای کلیدی ماژول مبدل DC-DC افزاینده 600W:
این ماژول مجهز به دو پتانسیومتر مولتیترن (دقیق) برای تنظیم ولتاژ خروجی و محدوده جریان مجاز (کنترل جریان) است.
| ویژگی فنی | مقدار / دامنه | اهمیت و مزیت طراحی |
| ولتاژ ورودی | ۱۰ تا ۶۰ ولت DC | سازگاری با انواع باتریهای خودرو، پنلهای خورشیدی و آداپتورها. |
| ولتاژ خروجی | ۱۲ تا ۸۰ ولت DC (قابل تنظیم) | امکان دسترسی به ولتاژهای بالا و غیر استاندارد صنعتی. |
| حداکثر جریان ورودی | ۱۵ آمپر | ظرفیت کشش جریان بالا از منبع تغذیه ورودی. |
| حداکثر جریان خروجی | ۱۲ آمپر | توانایی درایو کردن بارهای سنگین و موتورهای پرتوان. |
| حداکثر توان خروجی | ۶۰۰ وات | توان نامی بالا (نیاز به خنکسازی فعال در حداکثر توان). |
| راندمان (Efficiency) | تا ۹۵ درصد | اتلاف انرژی بسیار ناچیز به صورت گرما به لطف فناوری سوئیچینگ. |
| نوع بستر برد | آلومینیومی (Alu-PCB) | انتقال مستقیم و سریع حرارت ماسفتها و دیودها به بدنه خنککننده. |
کاربردهای اصلی ماژول رگولاتور افزاینده 600 وات DC به DC:
توان بالای ۶۰۰ واتی و خروجی قابل تنظیم، این ماژول را به یک آداپتور صنعتی همهکاره تبدیل کرده است:
- منبع تغذیه لپتاپ و تجهیزات نظامی در خودرو: تبدیل برق ۱۲ ولت باتری ماشین به ۱۹ ولت، ۲۴ ولت یا بالاتر برای شارژ لپتاپها، مانیتورها و تجهیزات پرتابل کمپینگ.
- درایور الایدیهای توان بالا (High-Power LED Driver): به دلیل داشتن سیستم کنترل جریان (CC)، بهترین گزینه برای روشن کردن پروژکتورهای LED فوققدرتمند COB (مثل مدلهای ۱۰۰ تا ۵۰۰ وات) است که نیاز به ولتاژ بالا و جریان ثابت دارند.
- تجهیزات انرژی خورشیدی (Solar Systems): افزایش و تثبیت ولتاژ خروجی پنلهای خورشیدی برای تزریق به بانک باتری یا اینورترها.
- شارژر هوشمند باتریهای حجیم: قابلیت تنظیم دقیق ولتاژ و جریان خروجی به شما اجازه میدهد پکهای باتری لیتیومی یا اسیدی با ولتاژهای بالا (مثل ۳۶V یا ۴۸V) را با برق ۱۲ ولت شارژ کنید.
- راهاندازی موتورهای DC پرتوان: اسکوترهای برقی، دوچرخههای برقی و جکهای هیدرولیک که با ولتاژهای بالای ۲۴ ولت کار میکنند.
ویژگیهای متمایز و ابزارهای کنترلی:
-
پتانسیومتر CV (تثبیت ولتاژ): تنظیم دقیق ولتاژ خروجی مورد نیاز مدار.
-
پتانسیومتر CC (تثبیت جریان): محدود کردن حداکثر جریان خروجی؛ این ویژگی خروجی را در برابر اضافه بار محافظت کرده و برای شارژ باتری و درایو LED حیاتی است.
-

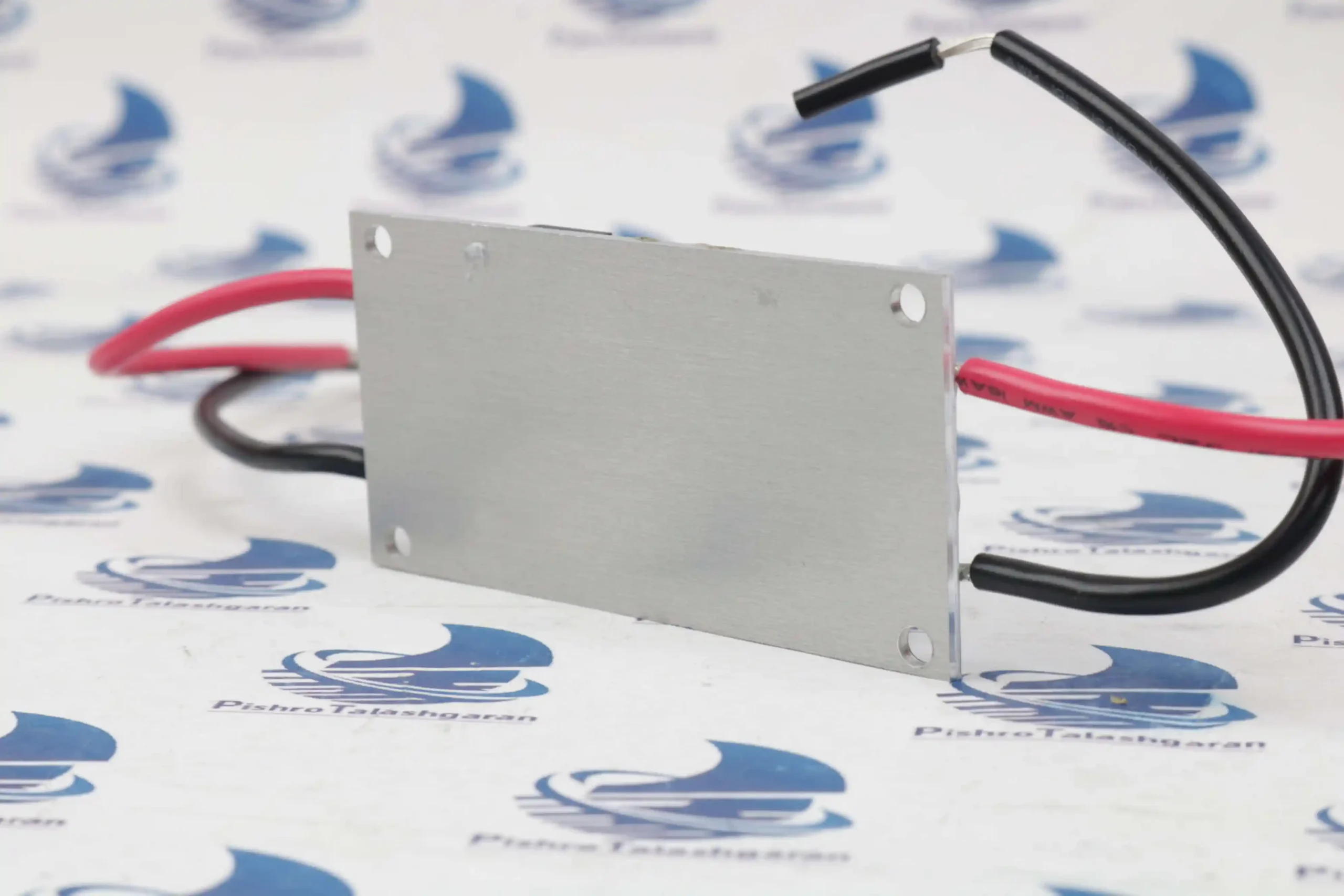

بدنه آلومینیومی ضخیم: لایه آلومینیومی زیرین برد مانند یک هیتسینک پهن عمل میکند که گرما را به طور یکنواخت پخش کرده و نیاز به خنککنندههای حجیم را کاهش میدهد.
-
حفاظت فیوزی: دارای فیوز داخلی در بخش ورودی جهت حفاظت از کل مدار در برابر اتصالات کوتاه ناگهانی.
نکات حیاتی در نصب و بهرهبرداری از ماژول مبدل ولتاژ DC به DC افزاینده 600 وات:
- قانون توان (P=V \times I): توجه داشته باشید که توان ۶۰۰ وات مربوط به ولتاژهای ورودی بالاتر است. اگر ولتاژ ورودی شما ۱۲ ولت باشد، با توجه به محدودیت جریان ورودی (۱۵ آمپر)، حداکثر توان خروجی در دسترس حدود ۱۸۰ وات خواهد بود (12V \times 15A = 180W). برای گرفتن توان ۶۰۰ وات کامل، باید ولتاژ ورودی بالاتر از ۴۰ ولت باشد.
- خنکسازی فعال (فن): در صورتی که جریان ورودی یا خروجی مدار به طور مداوم بالای ۸ آمپر است یا دمای بستر آلومینیومی به بیش از ۶۰ درجه سانتیگراد میرسد، نصب یک فن خنککننده روی هیتسینک کاملاً الزامی است.
- عدم وجود حفاظت پلاریته معکوس: این ماژول معمولاً در برابر جابجا زدن قطبهای مثبت و منفی ورودی محافظتی ندارد؛ جابجایی کابلهای ورودی باعث سوختن آنی ماسفتها خواهد شد.
