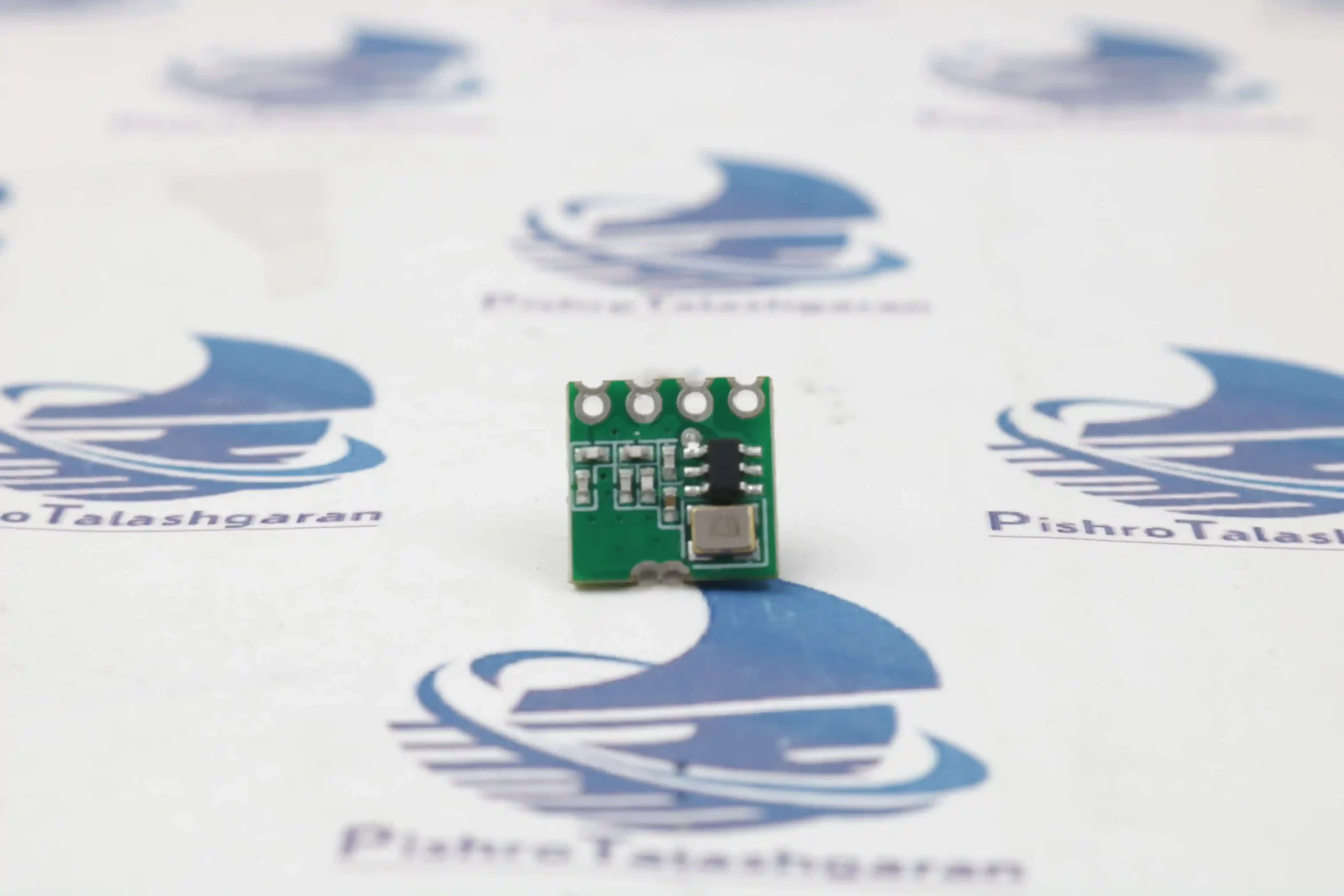

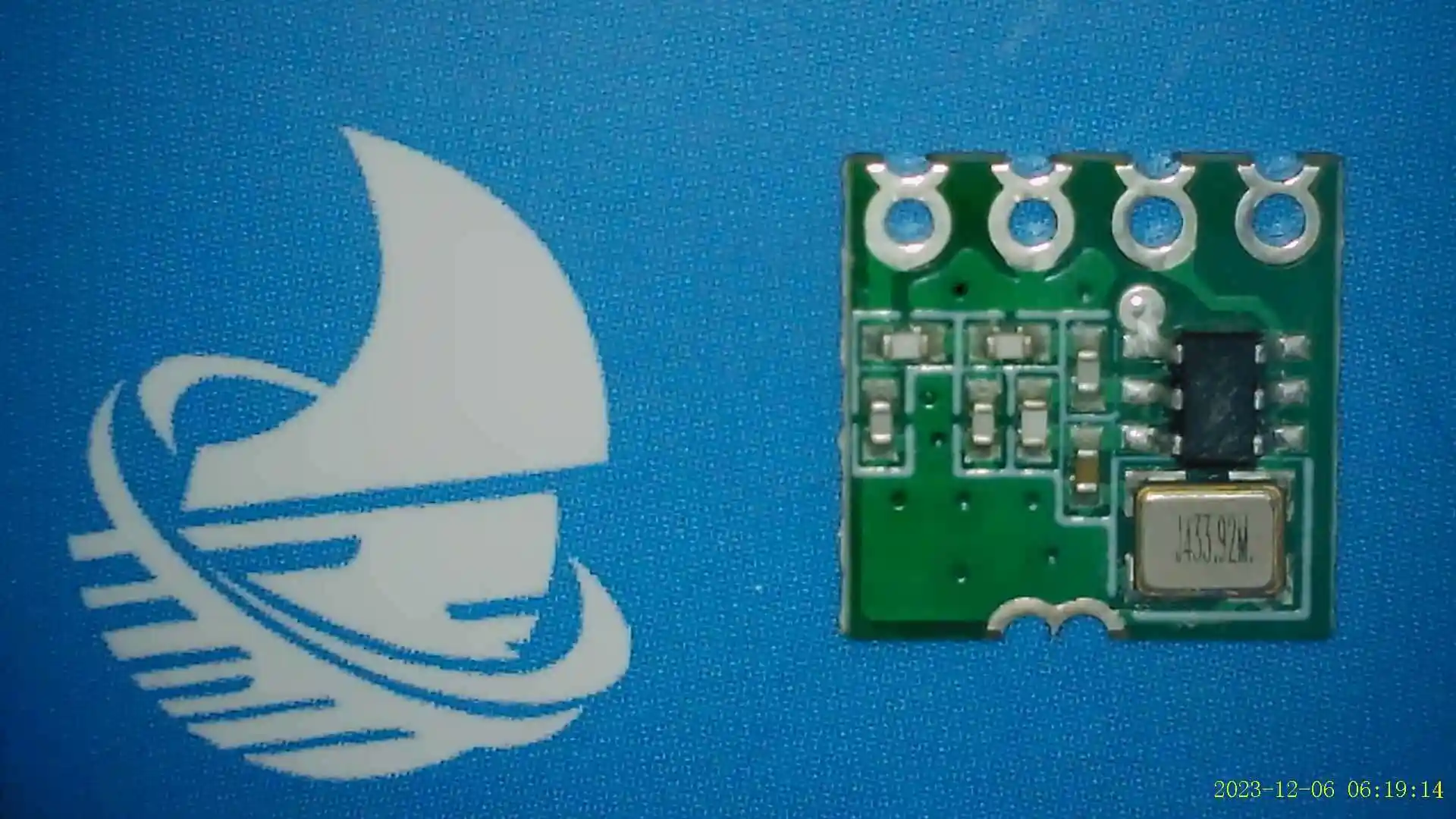

ماژول فرستنده 433MHz Transmitter Module مدل TX29 یک ماژول فرستنده وایرلس صنعتی فوق‌العاده کوچک و کم‌مصرف در باند ISM است. این ماژول فرستنده بیسیم مدل 433 مگاهرتز بر پایه تراشه‌های پیشرفته RF طراحی شده و توانایی ارسال سیگنال رادیویی با توان بالا (+14 dBm) را در ولتاژهای پایین دارد. ماژول TX29 سیگنال ورودی داده دیجیتال را بدون نیاز به مدارهای جانبی پیچیده مستقیماً به سیگنال رادیویی تبدیل کرده و به عنوان بخش فرستنده در یک سیستم Wireless RF Transceiver Module عمل می‌کند.
ویژگی‌های مهم و اصلی ماژول TX29
- توان ارسالی بالا: توان خروجی ماژول RF برابر با +14 dBm (در ولتاژ 3.6 V و بار 50 Ω) است.
- محدوده ولتاژ کاری وسیع: قابل راه‌اندازی با ولتاژ 1.8 V تا 3.6 V که آن را برای تجهیزات باتری‌خور فوق‌العاده مناسب می‌سازد.
- برد ارسال بالا: در صورت استفاده همراه با ماژول گیرنده RXB3، برد ارسال بیسیم آن تا 500 متر می‌رسد.
- پشتیبانی از مدولاسیون دوگانه: قابلیت کار با مدولاسیون‌های ASK و FSK.
- ثبات فرکانسی بالا: بهره‌گیری از تثبیت‌کننده فرکانس PLL با دقت 10 PPM و انحراف فرکانسی ±30 kHz.
- مصرف جریان فوق‌العاده پایین:
- جریان حالت آماده‌به‌کار (Static Current): کمتر از 20 nA.
- جریان مصرفی هنگام ارسال (با 50٪ سیکل کاری): 18.5 mA.
- نرخ انتقال داده (Data Rate): پشتیبانی از نرخ مدولاسیون 0.5 Kbps تا 30 Kbps (مقدار نامی 2.4 Kbps).
- ابعاد بسیار کوچک: دارای ابعاد فیزیکی مینیاتوری 10.6 mm × 10.4 mm × 2.1 mm.
- دمای کاری: قابل استفاده در محدوده دمایی -20 °C تا +70 °C.
کاربردهای اصلی ماژول فرستنده وایرلس TX29 فرکانس 433MHz:
این ماژول فرستنده وایرلس دارای فرکانس 433MHz در تجهیزات ریموت کنترل و سیستم‌های انتقال داده کاربرد فراوان دارد:
- سیستم‌های کلید بدون ریموت خودرو (RKE): فرستنده ریموت خودروها.
- کنترل درب‌های اتوماتیک و گیت‌ها: ریموت درب‌بازکن‌ها، راهبندها و گیت‌های کنترل ورود.
- تجهیزات الکترومکانیکی با نویز بالا: کنترل تجهیزات صنعتی در محیط‌های پرتداخل.
- پرده‌های برقی: فرستنده ریموت کنترل پرده و کرکره برقی.
- کنترل‌کننده‌های صنعتی بیسیم: ارسال فرمان به ماشین‌آلات و اتوماسیون صنعتی.
- انتقال داده بیسیم: ارسال داده‌های سنسوری و تلمتری به گیرنده‌های RF.

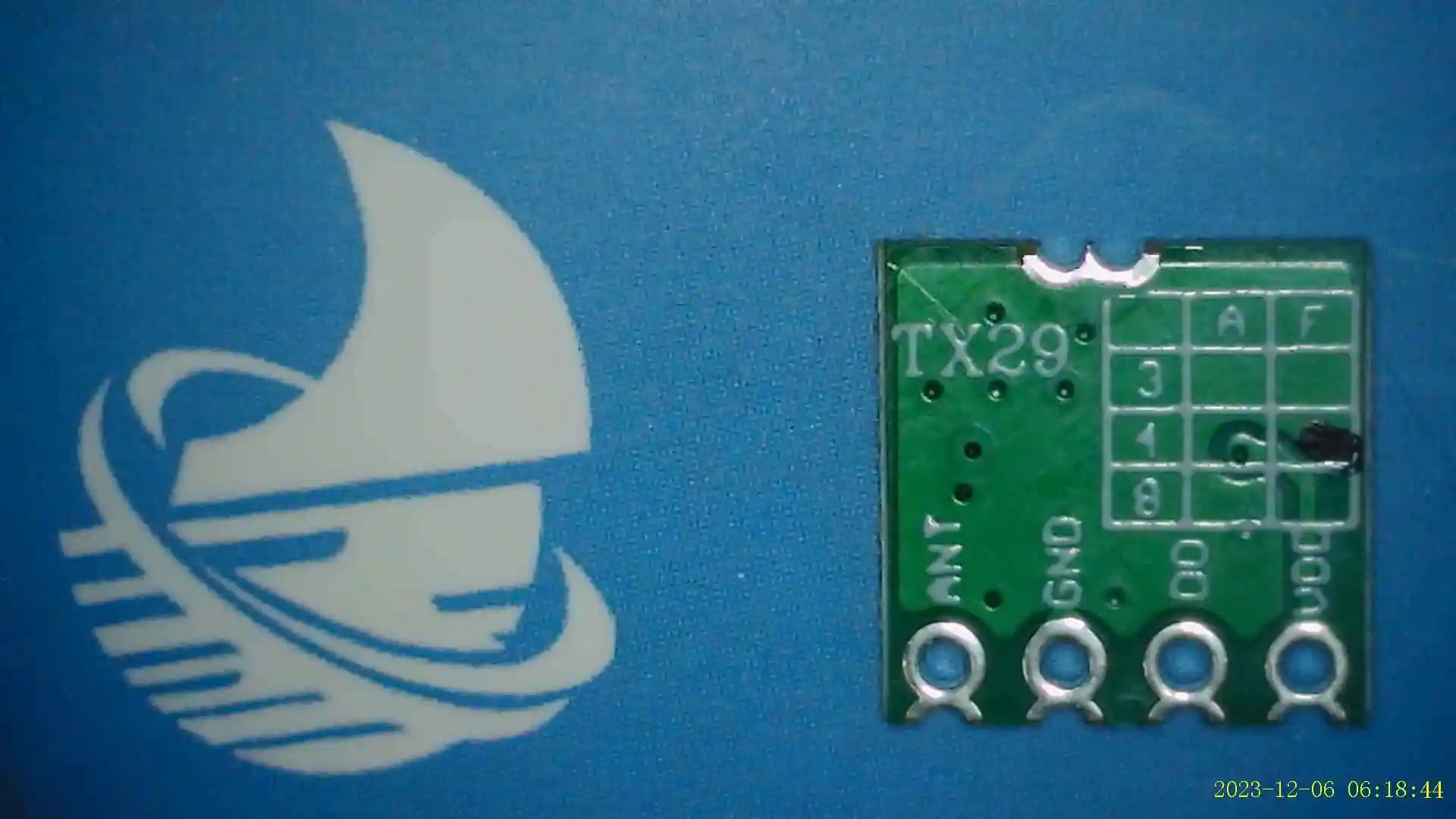

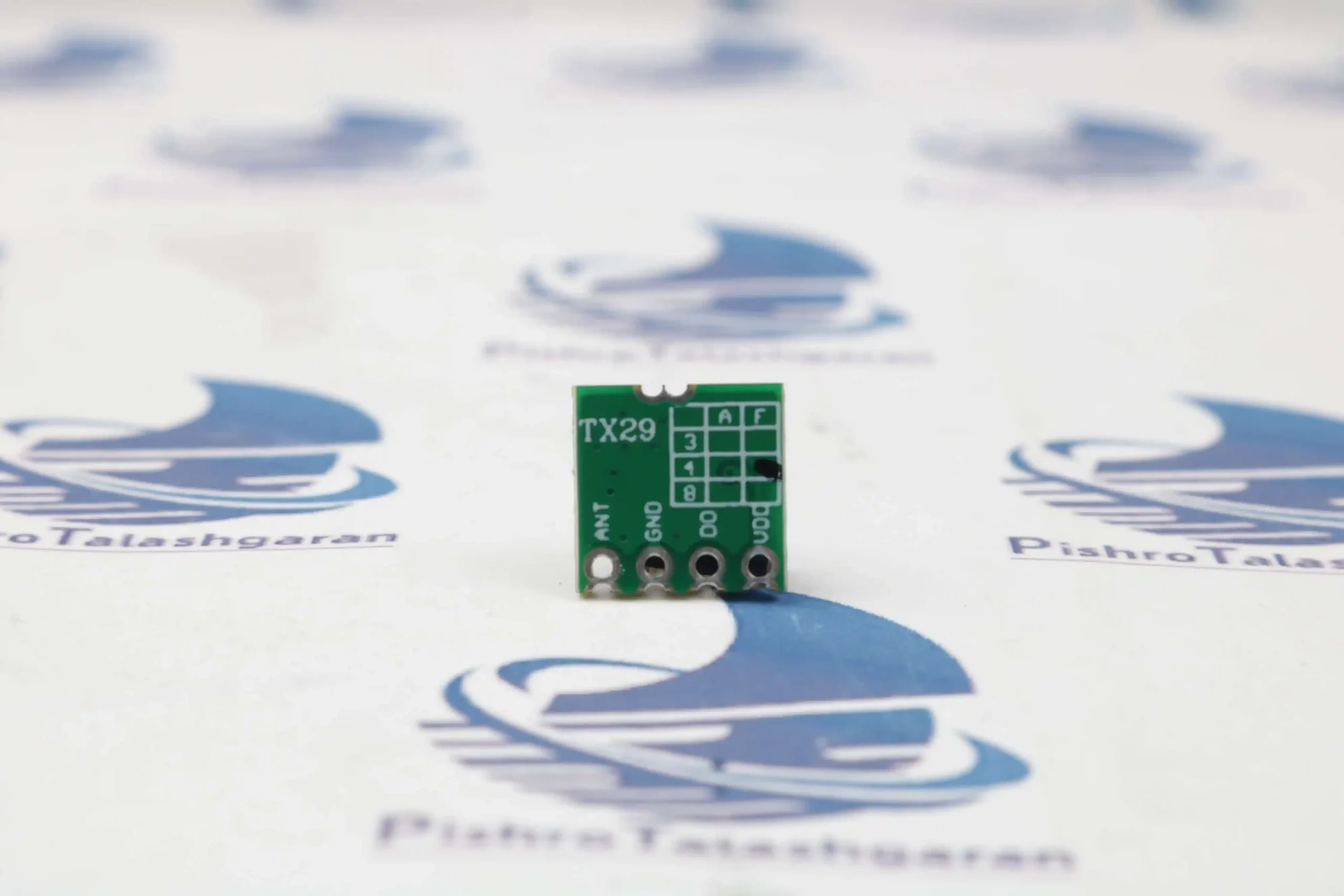

مشخصات پایه‌ها (Pinout) در ماژول فرستنده بی سیم TX29:
این ماژول دارای 5 پایه اتصال است:
| شماره پایه | نام پایه | عملکرد | توضیح |
|---|---|---|---|
| 1 | VDD | تغذیه مثبت | اتصال به ولتاژ 1.8 V تا 3.6 V |
| 2 | DATA | ورودی داده | ورودی سیگنال دیجیتال جهت ارسال بیسیم |
| 3 | GND | زمین تغذیه | اتصال به زمین مدار (GND) |
| 4 | ANT | آنتن | محل اتصال آنتن 50 اهم خارجی |
| 5 | GND | زمین تغذیه | اتصال دوم به زمین مدار جهت شیلدینگ بهتر |
فرمول محاسبه طول آنتن (Quarter-Wave)
برای دستیابی به حداکثر توان ارسال +14 dBm و برد 500 متری، استفاده از آنتن تک‌سیم با طول ربع موج (λ / 4) توصیه می‌شود. طول فیزیکی آنتن بر حسب سانتی‌متر از فرمول زیر محاسبه می‌شود:
L = (c / (4 × f)) × 100
در این فرمول:
- L: طول آنتن بر حسب سانتی‌متر (cm)
- c: سرعت نور (حدود 3 × 10^8 m/s)
- f: فرکانس کاری ماژول بر حسب هرتز (Hz)
برای فرکانس 433.92 MHz، طول آنتن برابر است با:
L = (3 × 10^8 / (4 × 433.92 × 10^6)) × 100
L ≈ 17.28 cm
بنابراین، یک سیم مسی مستقیم به طول تقریبی 17.3 cm می‌تواند برای این فرکانس مناسب باشد.
سوالات متداول (FAQ) درباره ماژول TX29:
۱. برد ارسال ماژول TX29 چقدر است؟
- پاسخ: در صورت استفاده از آنتن مناسب و قرارگیری در محیط باز بدون مانع، هنگام ارتباط با ماژول گیرنده RXB3، برد ارسال این ماژول تا 500 متر می‌رسد.
۲. ولتاژ تغذیه مناسب برای این ماژول چیست؟
- پاسخ: ولتاژ کاری این ماژول بین 1.8 V تا 3.6 V است. حداکثر توان خروجی (+14 dBm) در ولتاژ 3.6 V به دست می‌آید.
۳. میزان مصرف جریان ماژول در حالت خاموش (Standby) چقدر است؟
- پاسخ: جریان استاتیک این ماژول بسیار ناچیز و کمتر از 20 nA است که باعث طول عمر بالای باتری در سیستم‌های ریموت کنترل می‌شود.
۴. این ماژول از چه مدولاسیون‌هایی پشتیبانی می‌کند؟
- پاسخ: ماژول TX29 توانایی ارسال داده با هر دو مدولاسیون ASK و FSK را دارا می‌باشد.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت ماژول TX29 مراجعه کنید.
