ماژول راهانداز موتور L298N محبوبترین و معروفترین درایور موتور برای کنترل موتورهای DC و استپر در دنیای رباتیک است. این ماژول بر پایه آی سی قدرتمند L298 طراحی شده که یک درایور “دوبل پل اچ” (Dual H-Bridge) است و به شما اجازه میدهد سرعت و جهت چرخش دو موتور را بهطور کاملاً مجزا کنترل کنید.
درایور قدرتمند با ساختار پل اچ دوبل، امکان کنترل همزمان سرعت و جهت دو موتور DC یا یک موتور استپر را فراهم میکند. با پشتیبانی از ولتاژ ورودی تا 35 ولت و جریان 2 آمپر برای هر کانال، L298N مجهز به هیتسینک خنککننده و رگولاتور داخلی 5 ولت است که سیمکشی پروژه شما را سادهتر میکند. سازگاری کامل با آردوینو و سایر میکروکنترلرها، این ماژول را به انتخابی بیرقیب برای علاقهمندان به رباتیک تبدیل کرده است.
در واقع ماژول L298 یک ماژول الکترونیکی است که برای کنترل و راهاندازی موتورهای DC و استپر (Stepper) استفاده میشود. این ماژول دارای تراشه L298 است که یک درایور دو جهته برای موتورها است.
ماژول L298 دارای ورودیهای کنترلی مجزا برای هر کانال است که با استفاده از سیگنالهای کنترلی مثل PWM (پالس-عرض-مدولاسیون) و سیگنالهای جهت (فوروارد، ریورس و استاپ) میتوان موتور را کنترل کرد. همچنین، این ماژول دارای قابلیت حفاظت در برابر جریان بالا (Overcurrent Protection) است.
معرفی و آموزش کار با ماژول راهانداز موتور L298N:
ویژگیهای کلیدی و مشخصات فنی ماژول راه انداز موتور L298:

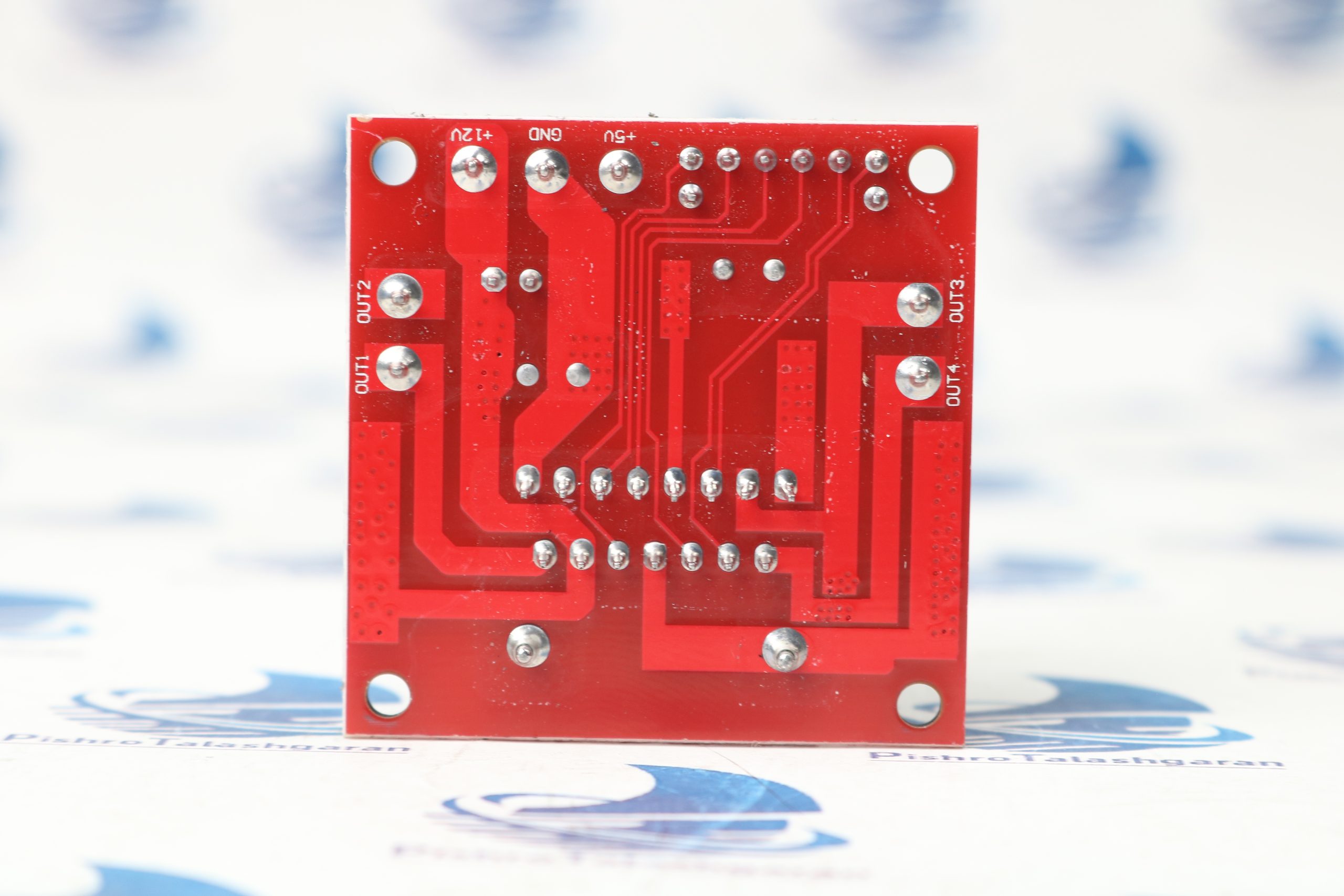

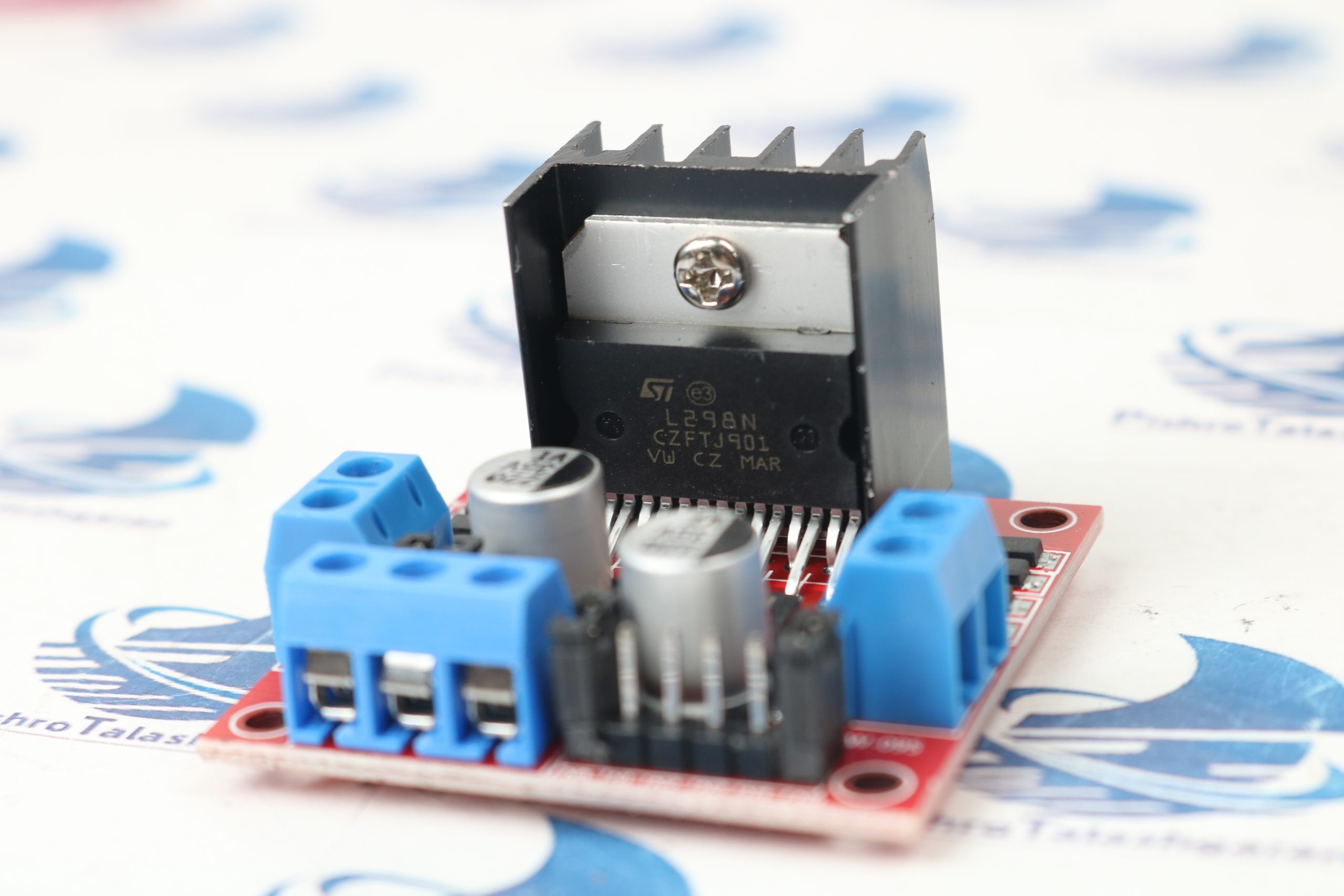

این ماژول به دلیل داشتن هیتسینک (خنککننده) بزرگ مشکیرنگ روی برد، بهراحتی قابل شناسایی است.
| ویژگی فنی | مقدار / توضیح | اهمیت در پروژه |
| ولتاژ عملیاتی | ۵ تا ۳۵ ولت DC | امکان راهاندازی طیف وسیعی از موتورهای کوچک و متوسط. |
| جریان خروجی | ۲ آمپر برای هر کانال | توانایی درایو کردن موتورهای گیربکسدار پلاستیکی و فلزی. |
| حداکثر توان | ۲۵ وات | قدرت کافی برای جابجایی رباتهای با وزن متوسط. |
| ولتاژ منطقی (Logic) | ۵ ولت | سازگاری مستقیم با آردوینو، AVR و سایر میکروکنترلرها. |
| تعداد خروجی | ۲ کانال مجزا | کنترل همزمان دو موتور DC یا یک موتور استپر ۴ سیمه. |
| مدار محافظ | دیودهای هرزگرد داخلی | محافظت از آیسی در برابر جریانهای برگشتی (Back EMF) موتور. |
کاربردهای اصلی درایور موتور l298n:
- رباتهای متحرک: اصلیترین قطعه در رباتهای مسیریاب، رباتهای کنترل از راه دور (RC) و رباتهای تشخیص مانع برای کنترل چرخها.
- کنترل موتورهای استپر: راهاندازی موتورهای پلهای (Stepper Motors) دو فاز در پروژههایی که نیاز به دقت در حرکت دارند.
- کنترل سرعت فن: تنظیم سرعت چرخش فنهای DC بزرگ که جریان آنها فراتر از توان خروجی مستقیم میکروکنترلر است.
- کنترل شیر برقی و پمپ: استفاده به عنوان سوئیچ برای روشن و خاموش کردن پمپهای آب کوچک یا شیرهای برقی DC.
ویژگیهای مهم و نحوه کنترل ماژول l298n:
-
کنترل جهت: با استفاده از پینهای ورودی (IN1 تا IN4) میتوانید جهت چرخش موتورها را تغییر دهید (مثلاً IN1=High و IN2=Low برای چرخش راستگرد).
-
کنترل سرعت (PWM): با برداشتن جامپرهای پینهای ENA و ENB و اعمال سیگنال PWM، میتوانید سرعت موتورها را از 0 تا 100 درصد تنظیم کنید.
-
رگولاتور داخلی ۵ ولت: این ماژول دارای یک رگولاتور 7805 داخلی است. اگر ولتاژ ورودی شما بین ۷ تا ۱۲ ولت باشد، میتوانید از خروجی ۵ ولت ماژول برای تغذیه برد آردوینو استفاده کنید.
نکات حیاتی در نصب و سیمکشی ماژول درایور موتور l298n:
-
اشتراک زمین (GND): حتماً پین منفی (GND) ماژول L298 را به منفی منبع تغذیه و منفی برد آردوینو متصل کنید، در غیر این صورت فرمانها اجرا نمیشوند.
-
افت ولتاژ: آیسی L298 قدیمی است و حدود ۱.۵ تا ۲ ولت افت ولتاژ داخلی دارد. یعنی اگر ۱۲ ولت به ورودی بدهید، حداکثر ۱۰ ولت به موتور میرسد.
-
حرارت: در جریانهای بالای ۱ آمپر، هیتسینک ماژول بسیار داغ میشود. در صورتی که جریان کشی مداوم دارید، استفاده از یک فن کوچک توصیه میشود.
جهت کسب اطلاعات بیشتر میتوانید در قسمت دیتاشیت ماژول درایور موتور L298، به موارد مورد نیاز خود دسترسی داشته باشید.
