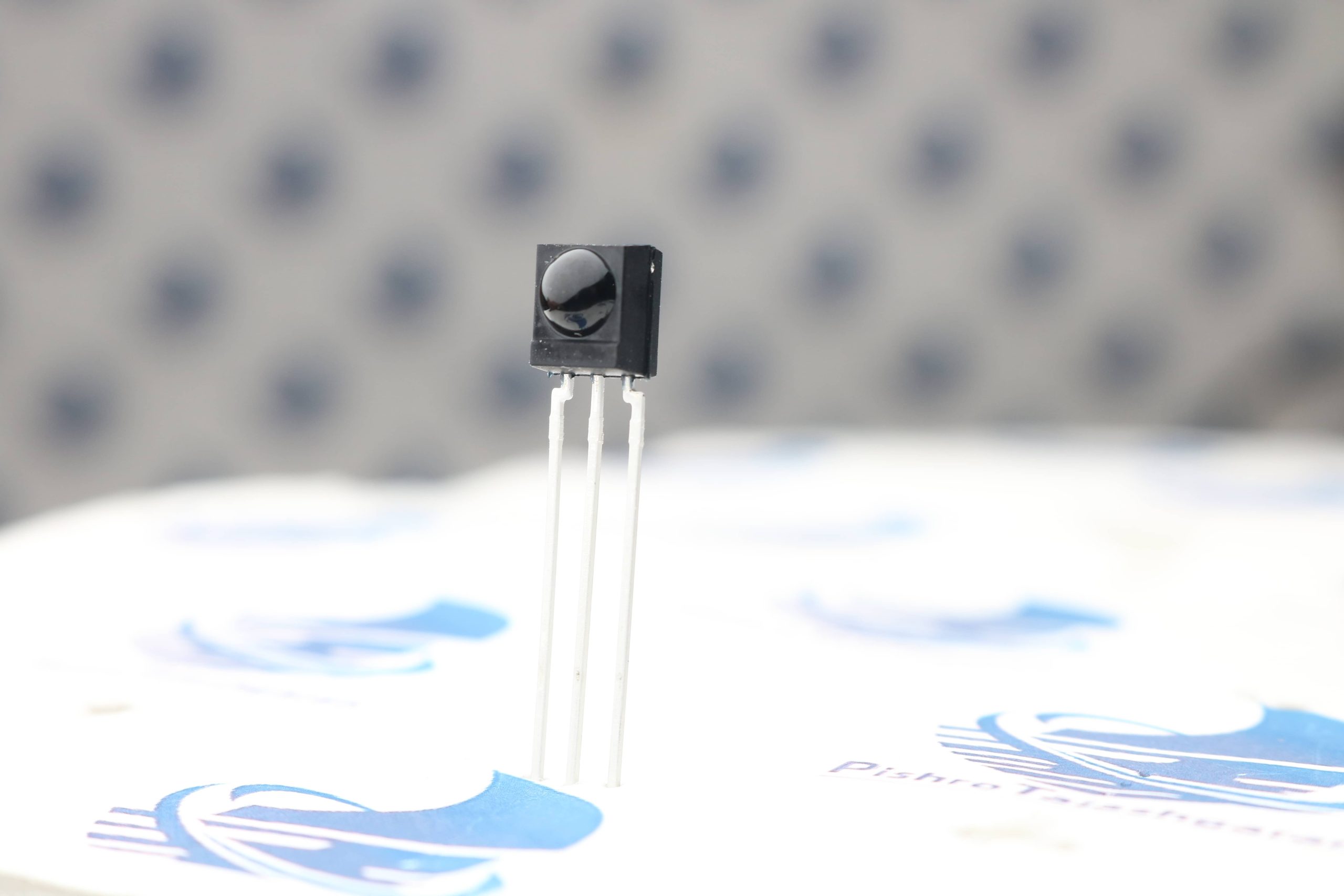

سنسور گیرنده مادون قرمز HS0038BD یک ماژول یکپارچه و پیشرفته برای دریافت و پردازش سیگنال‌های فروسرخ (IR) از کنترل‌های از راه دور است. این قطعه به عنوان یک گیرنده مادون قرمز سه پایه، تمام بخش‌های مورد نیاز شامل فوتودیود، پیش‌تقویت‌کننده، فیلتر فرکانسی و آشکارساز داخلی را در یک پکیج کوچک مجتمع کرده است.
عملکرد این گیرنده سه پایه مادون قرمز HS0038 بر پایه دریافت فرکانس حامل 38 کیلوهرتز (38kHz) تنظیم شده است که موجب خنثی‌سازی نویزهای محیطی (مانند نور خورشید و لامپ‌های کم‌مصرف) و ارائه یک خروجی دیجیتال تمیز برای انواع میکروکنترلرها می‌شود.
مشخصات فنی گیرنده مادون قرمز سه پایه HS0038BD :
جدول و لیست زیر مهم‌ترین مشخصات فنی این سنسور گیرنده را نشان می‌دهد:
| مشخصه فنی | مقدار / توضیحات |
| مدل تراشه | HS0038BD |
| فرکانس کاری (Carrier Frequency) | 38 کیلوهرتز |
| ولتاژ کاری (تغذیه) | 2.7 ولت تا 5.5 ولت DC (پیشنهادی 5 ولت) |
| جریان مصرفی | حدود 0.4 تا 1.5 میلی‌آمپر |
| زاویه دریافت سیگنال | ±45 درجه |
| برد موثر دریافت | 10 تا 15 متر (بسته به قدرت فرستنده) |
| نوع پکیج و خروجی | 3 پایه DIP / خروجی سطح منطقی TTL/CMOS |
ویژگی‌های برجسته :
-
فیلتر داخلی نویز: دارای مدار فیلتر فرکانس PCM برای حذف اثر نور خورشید، لامپ‌های فلورسنت و سایر نویزهای نوری محیط.
-
خروجی فعال در سطح پایین (Active Low): خروجی سنسور در حالت عادی ولتاژ بالا (High) دارد و با دریافت سیگنال 38 کیلوهرتز به ولتاژ صفر (Low) تغییر وضعیت می‌دهد.
-
مصرف انرژی بسیار ناچیز: انتخابی عالی برای دستگاه‌های پرتابل، کنترل‌های دستی و سیستم‌های شارژی باتری‌دار.
-
اتصال آسان به میکروکنترلر: قابلیت اتصال مستقیم پایه خروجی به پایه‌های ورودی دیجیتال آردوینو، AVR، ARM و PIC.
کاربردهای اصلی گیرنده سه پایه مادون قرمز HS0038:
ساختار ایزوله و خروجی استاندارد این قطعه موجب کاربرد گسترده آن در تجهیزات مختلف شده است:
-
دستگاه‌های صوتی و تصویری: دریافت دستورات ریموت‌کنترل در تلویزیون‌ها، گیرنده‌های دیجیتال، اسپیکرها و سیستم‌های صوتی.
-
اتوماسیون خانگی و تجهیزات هوشمند: کنترل بی‌سیم سیستم‌های روشنایی، کولر، پنکه‌ها و درهای اتوماتیک با ریموت‌های مادون قرمز استاندارد.
-
پروژه‌های رباتیک و میکروکنترلری: رمزگشایی پروتکل‌های مختلف ریموت‌کنترل (مانند کدینگ NEC) و هدایت ربات از راه دور.
-
سیستم‌های امنیتی و تشخیص حضور: ساخت مدارهای فرستنده-گیرنده جهت تشخیص عبور افراد یا موانع از خط فروسرخ.
سوالات متداول (FAQ) درباره سنسور گیرنده HS0038:
۱. ترتیب پایه‌های (Pinout) گیرنده سه پایه مادون قرمز HS0038 به چه صورت است؟
وقتی به بخش برجسته و گنبدی‌شکل جلوی سنسور نگاه می‌کنید، پایه‌ها از سمت چپ به راست به این ترتیب هستند:
-
پایه 1 (OUT): خروجی سیگنال دیجیتال
-
پایه 2 (GND): اتصال به زمین مدار
-
پایه 3 (VCC): ولتاژ تغذیه مثبت (2.7 تا 5.5 ولت)
۲. چرا در این سنسور از فرکانس 38 کیلوهرتز استفاده می‌شود؟
برای جلوگیری از تداخل نور مرئی و مادون قرمز موجود در محیط (مثل نور خورشید)، سیگنال ریموت‌کنترل روی یک موج حامل با فرکانس 38 کیلوهرتز ارسال می‌شود. سنسور گیرنده HS0038 فقط به این فرکانس پاسخ می‌دهد و سایر فرکانس‌ها و نویزهای محیطی را فیلتر می‌کند.
۳. آیا برای اتصال این گیرنده مادون قرمز سه پایه به آردوینو نیاز به قطعه جانبی هست؟
خروجی قطعه را می‌توان مستقیماً به پایه دیجیتال میکروکنترلر متصل کرد. اما برای کارکرد پایدارتر و حذف نویز تغذیه، پیشنهاد می‌شود یک مقاومت 100 اهم به صورت سری در مسیر پایه VCC و یک خازن 4.7 میکروفاراد بین پایه‌های VCC و GND قرار گیرد.
۴. تفاوت این گیرنده با فوتودیودها یا فوتوترانزیستورهای دوپایه معمولی چیست؟
فوتودیودهای دوپایه معمولی فقط شدت نور مادون قرمز را به جریان الکتریکی تبدیل می‌کنند و تمام نویزهای محیطی را هم دریافت می‌کنند. اما این سنسور یک گیرنده کامل است که نویزها را حذف کرده، سیگنال 38 کیلوهرتز را دکود می‌کند و خروجی صفر و یک منطقی ارائه می‌دهد.
جهت کسب اطلاعات بیشتر میتوانید در قسمت دیتاشیت محصول، به موارد مورد نیاز خود دسترسی داشته باشید.
