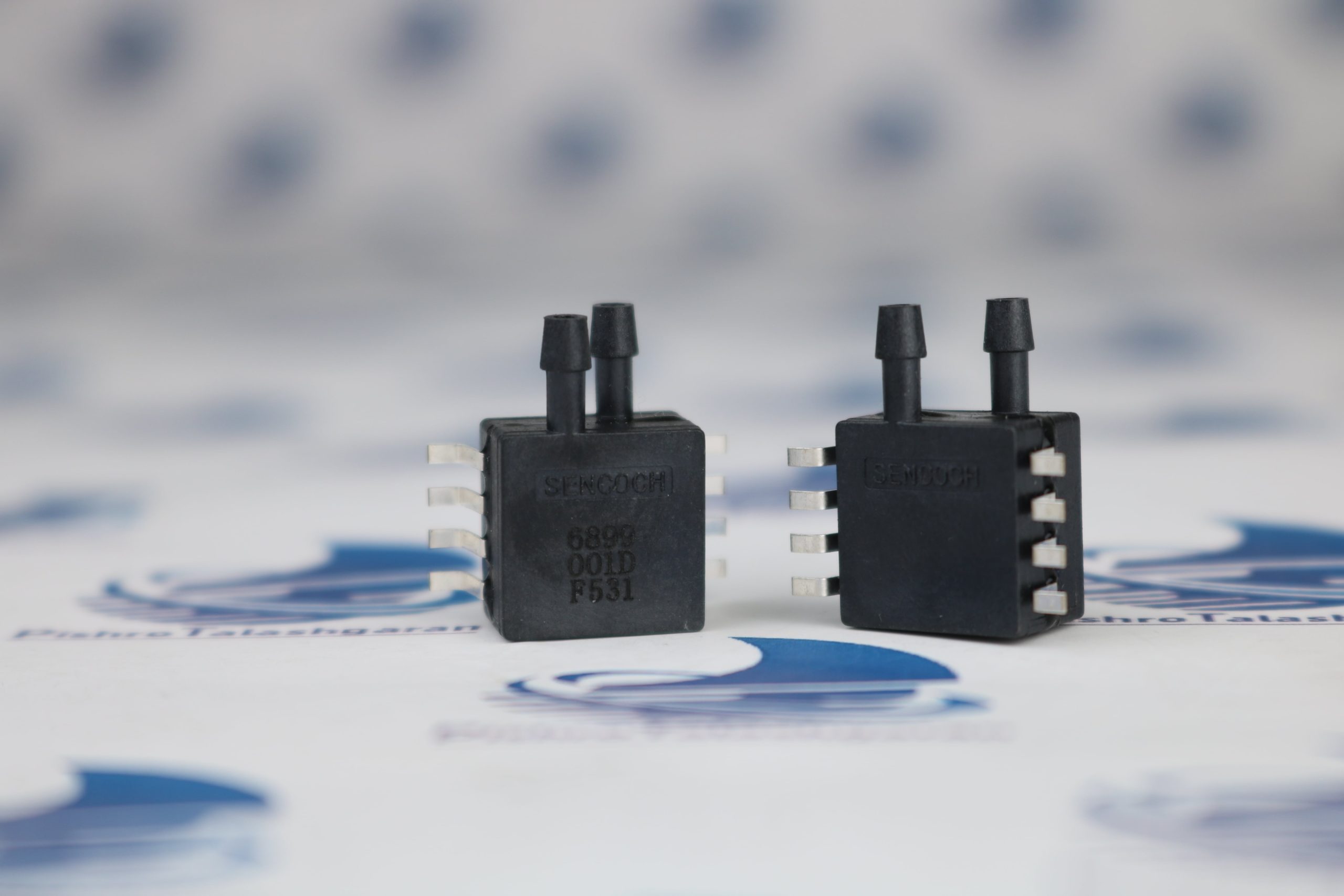

سنسور فشار XGZP6899D001KPDPN یک حسگر فشار تفاضلی دیجیتال با دقت بالا بر پایه فناوری پیزورزیستیو سیلیکونی است. این سنسور الکترونیکی به یک تراشه اختصاصی پردازش سیگنال (ASIC) و مبدل ۲۴ بیتی آنالوگ به دیجیتال مجهز بوده و خروجی آن از طریق رابط ارتباطی I2C دریافت می‌شود. پارت‌نامبر XGZP6899D001KPDPN به طور خاص برای سنجش فشار تفاضلی در محدوده منفی ۱۰ تا مثبت ۱۰ کیلوپاسکال (-10kPa ~ +10kPa) کالیبره شده است.
مشخصات فنی و ویژگی‌های اصلی سنسور فشار XGZP6899D001KPDPN:
| مشخصه فنی | مقدار / شرایط کاری |
| نوع فشار (Pressure Type) |
تفاضلی (فشار مثبت و خلأ / P+N)
|
| محدوده کاری مدل 001KPDPN |
منفی ۱۰ تا مثبت ۱۰ کیلوپاسکال (-10 ~ +10 kPa)
|
| ولتاژ تغذیه (Power Supply) |
2.5 ولت تا 5.5 ولت مستقیم (مقدار نامی: 3.3 ولت)
|
| پروتکل ارتباطی |
دیجیتال I2C (آدرس پیش‌فرض کارخانه: 0x6D)
|
| تفکیک‌پذیری ADC |
24 بیت
|
| دقت کل (Total Accuracy) |
±2% Span (در محدوده 10kPa تا 200kPa)
|
| جریان مصرفی |
5 میکروآمپر (در حالت تک‌اندازه‌گیری) / کمتر از 100 نانوآمپر (حالت استندبای)
|
| محدوده جبران‌سازی دما |
0 تا 60+ درجه سانتی‌گراد
|
| دمای کاری / نگهداری |
کاری: منفی 20 تا مثبت 100 درجه / نگهداری: منفی 30 تا مثبت 125 درجه سانتی‌گراد
|
| زمان پاسخ‌دهی (Response Time) |
2.5 میلی‌ثانیه
|
| نوع پکیج و ورودی‌ها |
پکیج SOP8 دارای دو پورت ورودی نازل هوا (Port 1 و Port 2)
|
-
کالیبره و جبران‌سازی شده: دارای کالیبراسیون کامل داخلی و جبران‌سازی حرارتی در محدوده ۰ تا ۶۰ درجه سانتی‌گراد.
-
مصرف توان فوق‌العاده پایین: ایده آل برای تجهیزات همراه و دستگاه‌های باتری‌خور به دلیل جریان استندبای زیر ۱۰۰ نانوآمپر.
-
سازگاری با محیط‌های غیرخورنده: مناسب برای سنجش فشار هوا و گازهای غیرخورنده.
-
طراحی فشرده و استاندارد: نصب آسان روی فیبر مدار چاپی (PCB) با پکیج SOP8 و پورت‌های دوگانه.
کاربردهای اصلی سنسور فشار XGZP6899D:
سنسور XGZP6899D001KPDPN به دلیل محدوده اندازهگیری حساس و دقت بالا، در صنایع گوناگون کاربرد دارد:
-
تجهیزات پزشکی و درمانی: دستگاه‌های تنفس مصنوعی (Ventilators)، دستگاه CPAP، تجهیزات آنالیز خون، پمپ‌های فشار خون و مانیتورینگ بیماران.
-
سیستم‌های تهویه و اتوماسیون صنعتی (HVAC): اندازهگیری جریان هوا، کنترل فیلترها، اندازهگیری سطح مایعات و کنترل فرآیندهای صنعتی.
-
لوازم خانگی و هوشمند: جاروبرقی‌های هوشمند، ربات‌ها، دستگاه‌های قهوه‌ساز و ماشین‌های لباسشویی.
-
تجهیزات هواشناسی و اینترنت اشیاء (IoT): ایستگاه‌های سنجش جریان باد، پایش فشار هوا و دستگاه‌های پرتابل.
سوالات متداول (FAQ) درباره سنسور XGZP6899D:
۱. معنی کد پارت‌نامبر XGZP6899D001KPDPN چیست؟
طبق راهنمای دیتاشیت:
-
XGZP6899: سری سنسور
-
D: خروجی سیگنال دیجیتال I2C
-
001: مقدار عددی محدوده فشار
-
KP: واحد فشار بر حسب کیلوپاسکال (kPa)
-
DPN: نوع فشار تفاضلی مثبت و منفی (Positive & Negative Differential)
۲. پورت‌های Port 1 و Port 2 چه تفاوتی با هم دارند؟
بر اساس دیتاشیت، Port 1 محفظه فشار بالا (High Pressure) و Port 2 محفظه فشار پایین (Low Pressure) است. فشار خروجی از تفاضل فشار Port 1 نسبت به Port 2 محاسبه می‌شود.
۳. آدرس I2C سنسور چیست و مقاومت‌های Pull-up چه مقداری باید داشته باشند؟
آدرس پیش‌فرض کارخانه برای ارتباط I2C برابر با 0x6D است. برای خطوط SCL و SDA استفاده از مقاومت‌های کششی (Pull-up) با مقدار پیشنهادی 4.7 کیلواهم توصیه شده است.
۴. ضریب K برای تبدیل داده ۲۴ بیتی ADC به فشار واقعی (بر حسب پاسکال) در این مدل چقدر است؟
برای محدوده ۱۰ کیلوپاسکال (مانند مدل 001KPDPN که محدوده منفی ۱۰ تا مثبت ۱۰ کیلوپاسکال دارد)، ضریب تبدیل K = 64 است. فرمول محاسباتی بر حسب پاسکال به صورت زیر خواهد بود:
-
اگر بیت علامت (بیت ۲۳) برابر 0 باشد (فشار مثبت):
Pressure (Pa) = Pressure_ADC / 64 -
اگر بیت علامت (بیت ۲۳) برابر 1 باشد (فشار منفی):
Pressure (Pa) = (Pressure_ADC - 16777216) / 64
(نکته: عدد ۱۶۷۷۷۲۱۶ همان حاصل ۲ به توان ۲۴ است).
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت سنسور فشار XGZP6899D001KPDPN مراجعه کنید.
