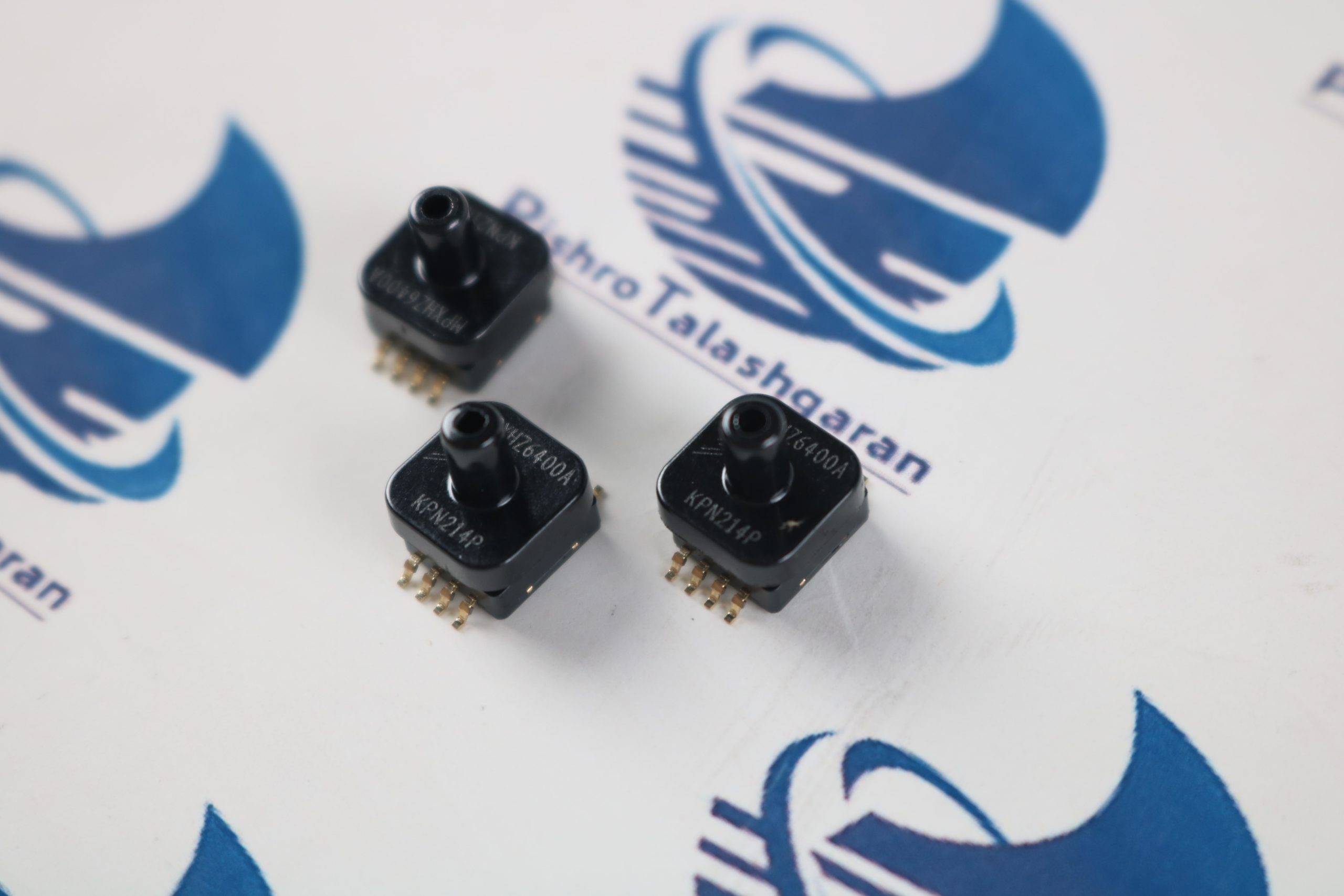

سنسور فشار MPXHZ6400AC6T1 ساخت شرکت فری‌اسکیل (NXP) یک حسگر فشار مطلق یکپارچه و پیزورزیستیو سیلیکونی است که جهت اندازه‌گیری فشار در محدوده ۲۰ تا ۴۰۰ کیلوپاسکال (۳ تا ۵۸ پوند بر اینچ مربع) طراحی شده است. این سنسور الکترونیکی با بهره‌گیری از مدارات داخلی تقویت‌کننده و شبکه‌های مقاومت لایه نازک، خروجی آنالوگ سطح بالایی (۰.۲ تا ۴.۸ ولت) متناسب با فشار اعمال‌شده ارائه می‌دهد و به طور کامل کالیبره و جبران‌سازی حرارتی شده است.
مشخصات فنی و ویژگی‌های اصلی سنسور فشار هوا MPXHZ6400AC6T1:
| مشخصه فنی | مقدار / شرایط کاری |
| نوع فشار (Pressure Type) |
مطلق (Absolute)
|
| محدوده اندازه‌گیری فشار |
۲۰ تا ۴۰۰ کیلوپاسکال (20 to 400 kPa / 3.0 to 58 psi)
|
| ولتاژ تغذیه (V_S) |
۴.۶۴ تا ۵.۳۶ ولت مستقیم (مقدار نامی: ۵.۰ ولت)
|
| سیگنال خروجی (V_{OUT}) |
۰.۲ تا ۴.۸ ولت مستقیم (در تغذیه ۵.۰ ولت)
|
| حداکثر خطا / دقت |
۱.۵٪ حداکثر خطا در محدوده دمایی ۰ تا ۸۵ درجه سانتی‌گراد
|
| حساسیت (Sensitivity) |
۱۲.۱ میلی‌ولت بر کیلوپاسکال (12.1 mV/kPa)
|
| زمان پاسخ‌دهی (Response Time) |
۱.۰ میلی‌ثانیه
|
| زمان گرم شدن (Warm-Up Time) |
۲۰ میلی‌ثانیه
|
| جریان مصرفی (I_0) |
۶.۰ میلی‌آمپر (نامی) / حداکثر ۱۰ میلی‌آمپر
|
| محدوده دمای کاری |
۴۰- تا ۱۲۵+ درجه سانتی‌گراد
|
| حداکثر فشار قابل تحمل (P_{MAX}) |
۱۶۰۰ کیلوپاسکال
|
| نوع پکیج و فرم‌فاکتور |
پکیج سطحی SSOP (Case 1317A-03) نازل‌دار (Ported)
|
-
تقویت سیگنال و جبران‌سازی داخلی: دارای مدارات تقویت‌کننده اپ‌آمپی و کالیبراسیون حرارتی دقیق در محدوده ۴۰- تا ۱۲۵+ درجه سانتی‌گراد.
-
طراحی فشرده و بدنه مقاوم: ساخته‌شده از جنس ترموپلاستیک با دوام (PPS) برای نصب سطحی (SMD) با ابعاد بسیار کوچک.
-
سازگاری مستقیم با میکروکنترلرها: ارائه خروجی آنالوگ مستقیم و سطح بالا که اتصال آن به ورودی‌های ADC میکروکنترلرها را بدون نیاز به مدارات تقویت‌کننده خارجی امکان‌پذیر می‌سازد.
کاربردهای اصلی سنسور فشار MPXHZ6400AC6T1:
-
کنترل موتور و سیستم‌های سوخت‌رسانی: نظارت و مدیریت فشار در سیستم‌های گازسوز (LPG) و کنترل موتور خودرو.
-
اتوماسیون و کنترل‌های صنعتی: اندازه‌گیری دقیق فشار مطلق در سیستم‌های ابزار دقیق و خطوط اتوماسیون صنعتی.
-
تجهیزات پایش هوای فشرده: سنجش فشار مطلق در سیستم‌های سنجش جریان و تجهیزات هوای فشرده.
سوالات متداول (FAQ) درباره سنسور MPXHZ6400AC6T1:
۱. پین‌های سنسور MPXHZ6400AC6T1 چگونه متصل می‌شوند؟
این سنسور دارای پکیج ۸ پایه SSOP است که اتصالات آن به شرح زیر می‌باشد:
-
پایه ۲: ولتاژ تغذیه (V_S)
-
پایه ۳: اتصال زمین (GND)
-
پایه ۴: خروجی سیگنال آنالوگ (V_{OUT})
-
پایه‌های ۱، ۵، ۶، ۷ و ۸: اتصالات داخلی دستگاه هستند و نباید به هیچ مدار خارجی یا زمین متصل شوند.
۲. فرمول محاسبه فشار (P) بر اساس ولتاژ خروجی (V_{OUT}) چیست؟
معادله انتقال (Transfer Function) سنسور به صورت زیر است:
Vout = Vs * (0.002421 * P - 0.00842)در صورتی که ولتاژ تغذیه برابر ۵.۰ ولت باشد، فرمول محاسبه فشار بر حسب کیلوپاسکال (kPa) از روی ولتاژ خروجی به این صورت به دست می‌آید:
P = (Vout / 5.0 + 0.00842) / 0.002421۳. آیا می‌توان از این سنسور برای اندازه‌گیری فشار مایعات یا سیالات خورنده استفاده کرد؟
خیر، مشخصات فنی و تست‌های قابلیت اطمینان این سنسور بر اساس هوای خشک (Dry Air) تعیین شده است. استفاده از مایعات یا گازهای خورنده می‌تواند عملکرد سنسور را مختل کند یا به ساختار آن آسیب بزند.
۴. حداکثر فشار قابل تحمل برای این سنسور بدون آسیب دیدن چقدر است؟
محدوده کاری استاندارد سنسور بین ۲۰ تا ۴۰۰ کیلوپاسکال است، اما حداکثر فشار قابل تحمل (Pmax) که قطعه می‌تواند بدون آسیب دائمی تحمل کند ۱۶۰۰ کیلوپاسکال است.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت سنسور MPXHZ6400AC6T1 مراجعه کنید.
