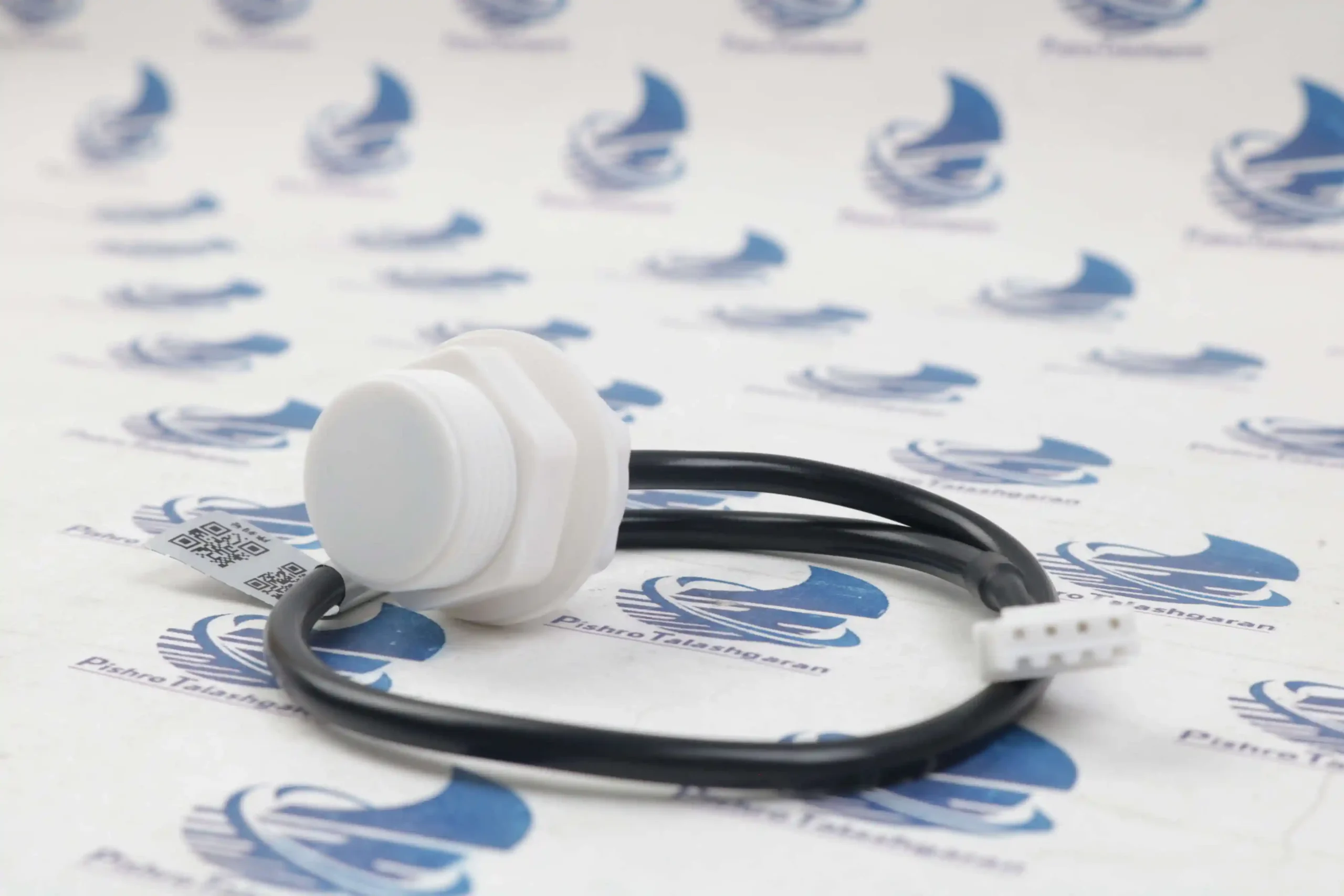

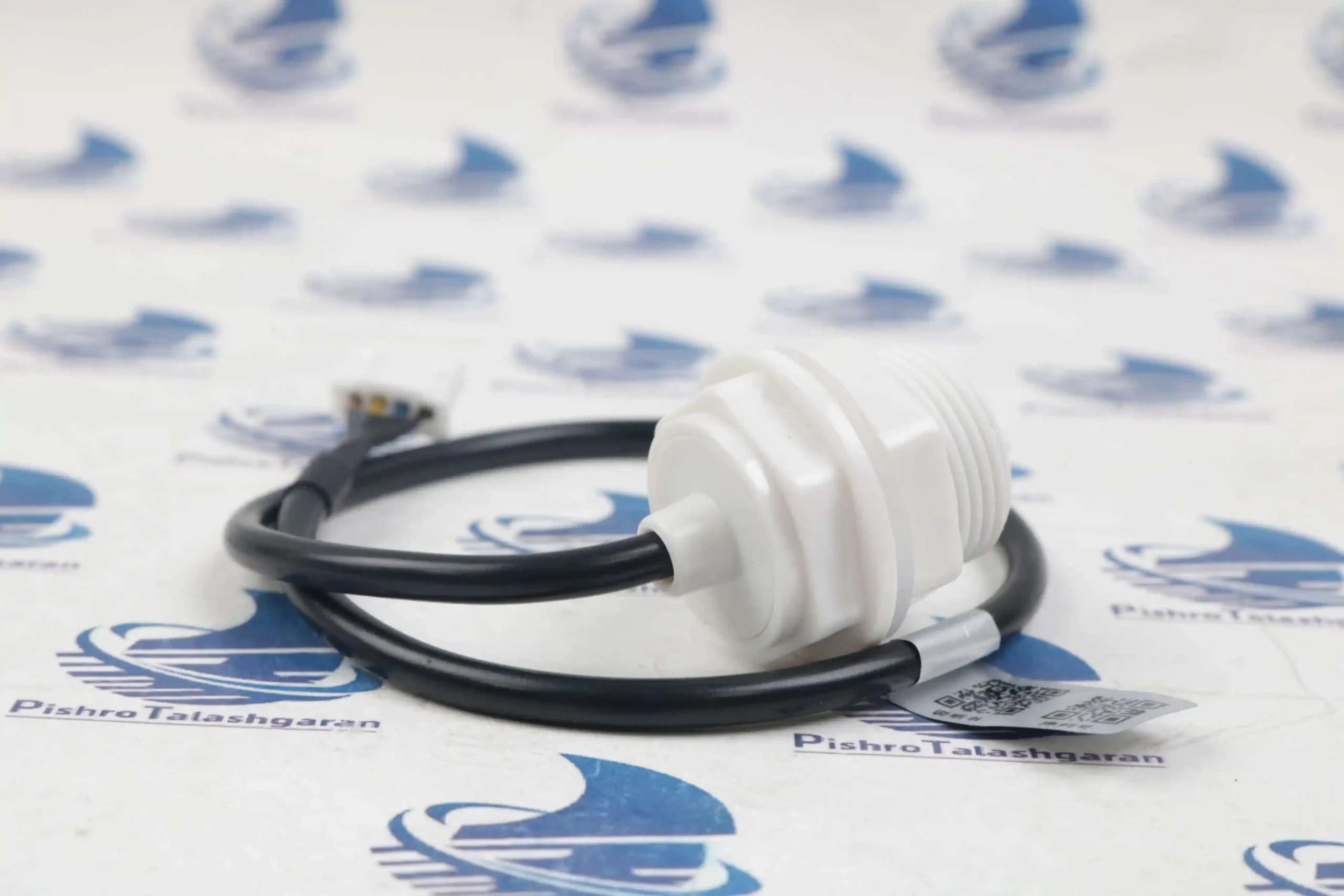

سنسور تعیین سطح مایع تماسی XKC-Y20 یک سنسور سطح تماسی کارآمد است که برخلاف مدل‌های غیر تماسی، مستقیماً با مایع ارتباط برقرار کرده و سطح آن را با بالاترین دقت ممکن پایش می‌کند. این ویژگی باعث می‌شود تا جنس و ضخامت مخزن هیچ محدودیتی در عملکرد آن ایجاد نکند. این سنسور سطح مایعات با ولتاژ کاری ۵ تا ۱۲ ولت و خروجی ترانزیستوری NPN، کاملاً با بردهای آردوینو، PLCهای کوچک و مدارهای رله‌ای سازگار است. بدنه آب‌بندی‌شده، کابل ۳۰ سانتی‌متری و ابعاد مینیاتوری، این محصول را به یک سنسور سطح آب مخزن فوق‌العاده مطمئن برای لوازم خانگی، پمپ‌های آب، مخازن صنعتی و سیستم‌های هیدروپونیک تبدیل کرده است.

در پروژه‌هایی که با مخازن فلزی، دیواره‌های بسیار ضخیم یا شرایطی سروکار داریم که امواج یا میدان‌های خازنیِ پشت دیواره کارایی ندارند، استفاده از سنسور تعیین سطح مایع تماسی بهترین و مطمئن‌ترین راهکار است.

ویژگی‌های کلیدی سنسور تعیین سطح مایع تماسی XKC-Y20:

این مدل به عنوان یک سنسور سطح مایع با برخورد مستقیم فیزیکی یا غوطه‌وری در سیال کار می‌کند و به دلیل ولتاژ ۵ تا ۱۲ ولتی خود، راه‌اندازی بسیار ساده‌ای با انواع میکروکنترلرها دارد.

ویژگی‌های مهم و مزایای عملکردی سنسور تماسی تعیین سطح مایع مدل XKC-Y20:

• استقلال کامل از جنس مخزن: از آنجا که این قطعه یک سنسور تشخیص سطح آب تماسی است، دیگر فرقی نمی‌کند مخزن شما از پلاستیک ضخیم باشد، از شیشه دوجهد یا حتی فلز گالوانیزه؛ سنسور مستقیماً با خود مایع ارتباط برقرار کرده و خروجی می‌دهد.

• ابعاد ظریف و باریک (Slim): بر خلاف فلوترهای مکانیکی بزرگ و سنتی، طراحی تخت و مینیاتوری این مدل اجازه می‌دهد تا در کوچک‌ترین بن‌بست‌های مخزن یا خروجی لوله‌ها نصب شود.

• دقت بالا در لایه‌های مرزی: این سنسور تغییرات سطح را دقیقاً در نقطه تلاقی با پراب خود بسنجد و تحت تأثیر ضخامت بدنه یا خطاهای فواصل دور قرار نمی‌گیرد.

کاربردهای اصلی سنسور تعیین سطح مایع تماسی مدل XKC-Y20:

ویژگی‌های خاص این سنسور سطح مایعات، آن را برای مصارف زیر به گزینه‌ای ایده‌آل تبدیل کرده است:

• کنترل دقیق سطح در مخازن فلزی و ضخیم: بهترین انتخاب به عنوان سنسور سطح آب مخزن در مخازن بتنی، استیل یا گالوانیزه صنعتی که امکان سنجش از روی بدنه وجود ندارد.
• دستگاه‌های جوجه‌کشی و رطوبت‌سازها: پایش دقیق سطح آب در سینی‌های رطوبت‌ساز یا مخازن کوچک دستگاه‌های جوجه‌کشی که پایداری سنسور اهمیت حیاتی دارد.
• سیستم‌های هیدرولیک و پمپ‌های کوچک: نصب در مسیر خط لوله یا ظرف پر و خالی پمپ‌ها جهت جلوگیری از کارکرد خشک (Dry Running) و سوختن موتور پمپ.
• پروژه‌های اتوماسیون و اینترنت اشیاء (IoT): استفاده به عنوان یک سنسور تعیین سطح مایع پایدار در مدارهای خلاقانه آردوینو، سیستم‌های هوشمند قرنطینه یا گلخانه‌های هیدروپونیک.

راهنمای سیم‌کشی و اتصالات (خروجی NPN)

این سنسور دارای ۴ رشته سیم مجزا با کارکرد مشخص است:

• سیم قهوه‌ای (Brown) تغذیه مثبت (VCC): برای کار با این مدل، باید ولتاژ ۵ تا ۱۲ ولت مستقیم (DC) به این سیم اعمال شود.

• سیم آبی (Blue) :تغذیه منفی یا زمین (GND) این سیم به منفی (زمین) منبع تغذیه متصل می‌شود.

• سیم مشکی (Black) :خط کالیبراسیون حساسیت (MARK) از این سیم برای تنظیم خودکار حساسیت سنسور استفاده می‌شود. برای فعال‌سازی حالت کالیبراسیون، این سیم را به طور موقت به سیم آبی (زمین) اتصال کوتاه (Short) کنید. پس از انجام کالیبراسیون، این سیم باید بدون اتصال (Floating) رها شود .

• سیم زرد (Yellow): خروجی سیگنال (OUT/RXD) این سیم، خروجی سنسور از نوع NPN را ارائه می‌دهد.

جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت سنسور تعیین سطح مایع XKC-Y20 مراجعه کنید.
